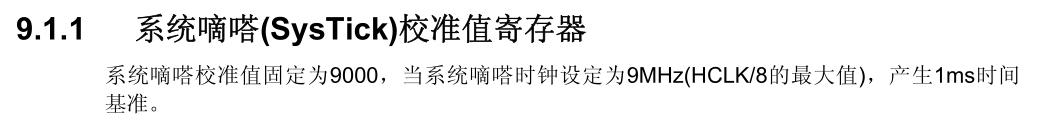

SysTick是存在于stm32內核的定時器，嵌套在NVIC中，24位，只能遞減。在stm32中文參考手冊中，對于SysTick的描述其實很少，主要如下。systick的時鐘可以為AHB時鐘，或者是AHB時鐘8分頻=9M。而校準值固定為9000，也就是說，當時鐘頻率為9M時，9000的固定值對應1ms時間基準，9000 000對應1s時間。

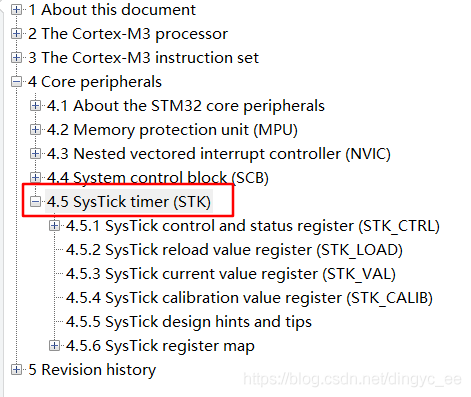

在core-CM3編程手冊中，有配置systick的寄存器描述。

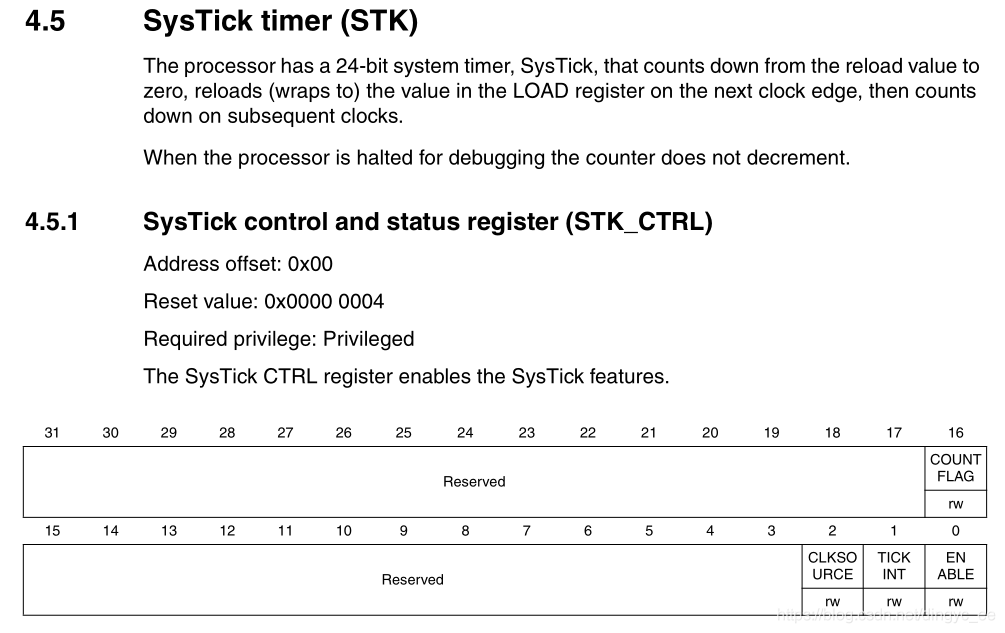

SysTick控制和狀態寄存器STK_CTRL

位描述：

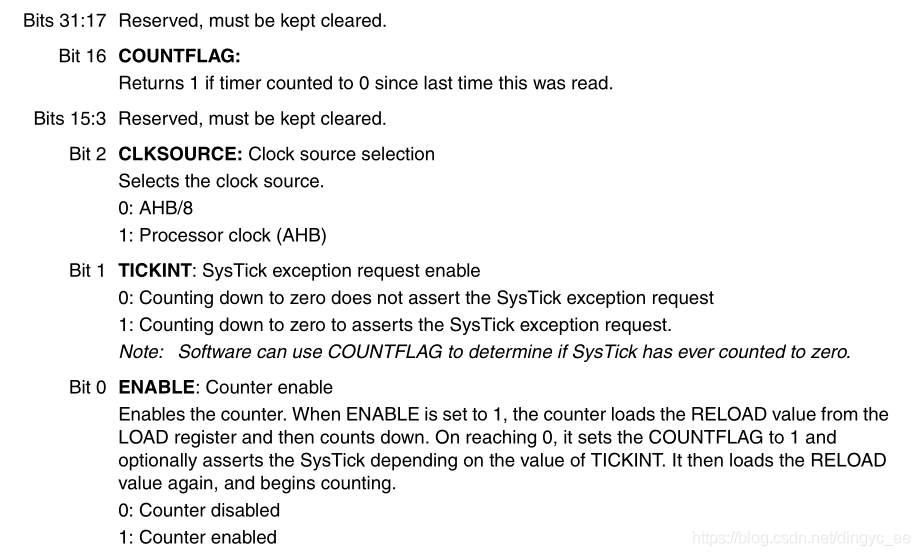

COUNTFLAG：如果上一次計數到0，則返回1，為計數標志。

CLKSOURCE：選擇時鐘源，為0時即為AHB時鐘8分頻，為1時直接就等于AHB總線時鐘。

TICKINT：SysTick異常請求使能，該位為1則計數值減到0時發起系統異常請求，為0時不響應。

ENABLE：該位為1時，計數值從重裝載值寄存器開始往下遞減，當減到0，會設置COUNTFLAG標志位為1，并根據TICKINT的值來選擇是否發起系統異常請求，然后重新裝初始值，開始計數。

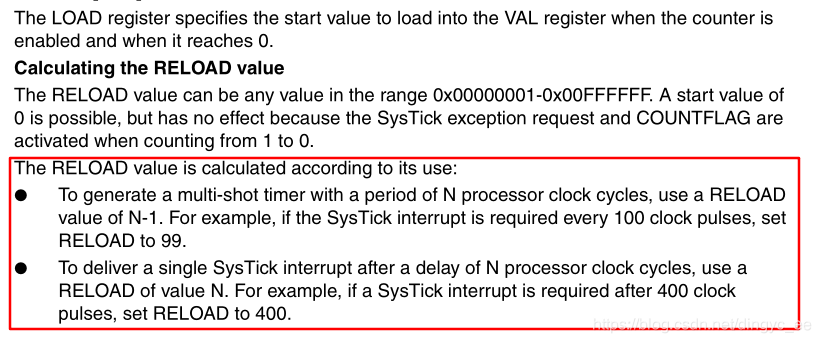

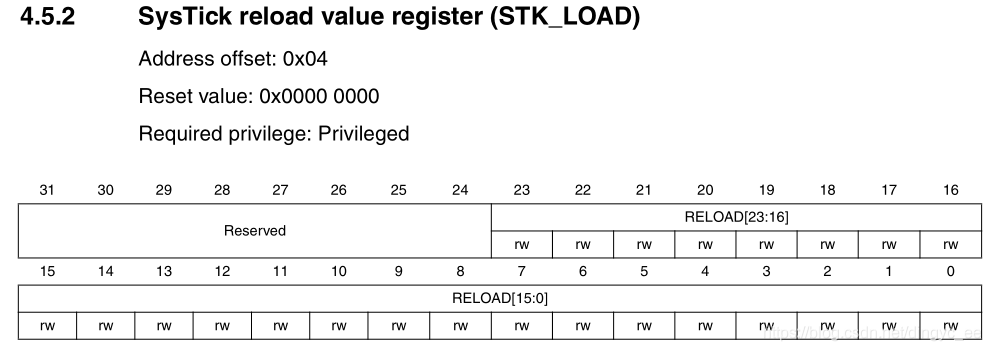

STK_LOAD重裝載值寄存器，設置計數初值。值得注意的是，SysTick是減到0，一次完整的計數過程是0 - 99 - 98 -... -0共100個數，這是循環計數過程。因此，如果我們希望的計數值為N，實際上要寫入到LOAD寄存器的值必須為N-1，這個非常重要。

另外，如果是希望計數只觸發一次，則填入的值還是N，因?yàn)樯倭艘粋€(gè)0-N的一次記數，這些都有寄存器描述，最常用的循環計數還是初始值為N-1

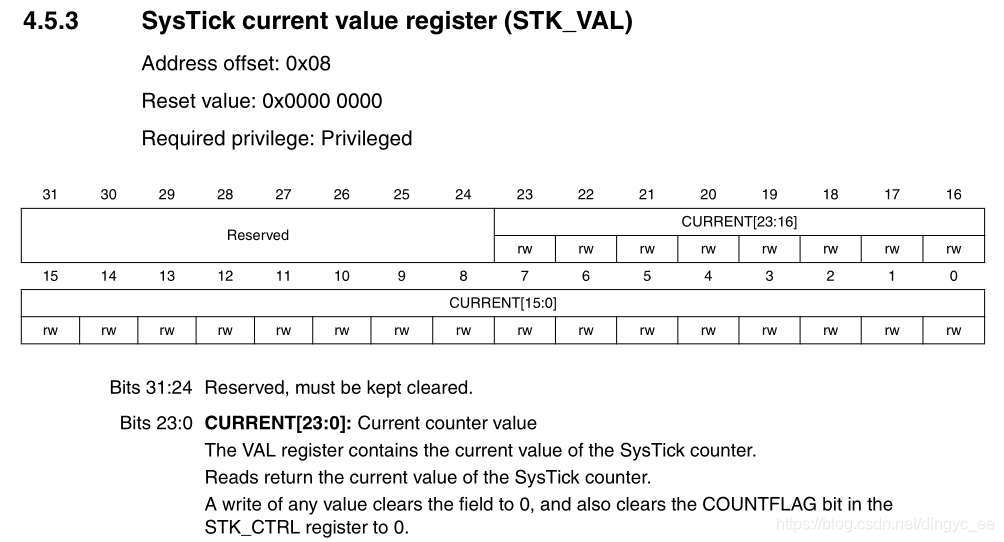

還有一個當前計數值寄存器，該寄存器一旦寫入就會將當前寄存器的所有位清零，并還會把CPUNTFLAG標志位清0，所以我們不要鬼這個寄存器進行寫入操作。

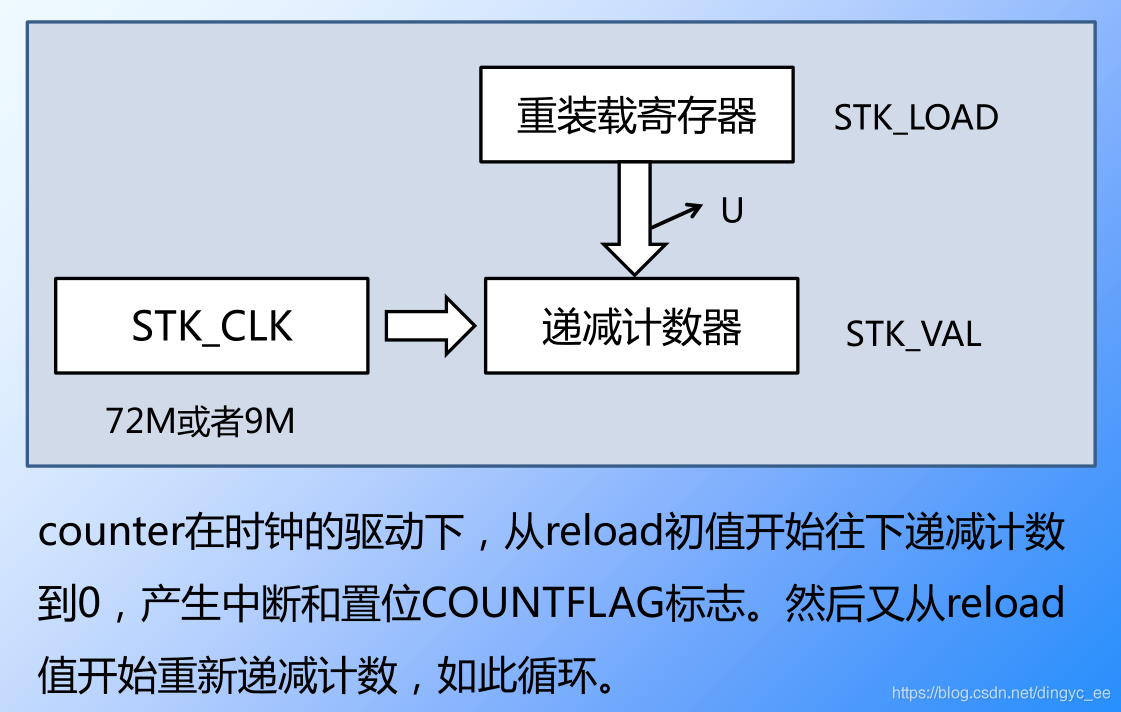

野火給出的框圖如下，也是在說明上述意義。

SysTick定時時間的計算：

時間t   單詞執行的時間，和reload CLK有關；

CLK  9M或72M，由CTRL寄存器配置；

reload值，24位，用戶配置；

所以就有下面的配置：

t = reload * (1 / CLK)

CLK = 72M時，t = (72) * (1 / 72M) = 1us，此時reload = 72

CLK = 72M時，t = (72000) * (1 / 72M) = 1ms，此時reload = 72000

注意，這是單次計數，所以reload = N，就是從N到0，實際上計數N次。而循環計數時，reload要設置為N-1，因?yàn)閺腘-1到0計數N-1次，再從0到N-1計數一次，這才是一個完整的循環周期。

如果產生中斷的延時是微妙級別，那么系統會頻繁的進入中斷，很多事情就做不了了，與系統的時間相沖突，因此意義不大，通常使用的中斷都是ms級別。

標準固件庫中對SysTick有非常詳細的描述

這個時初始化結構體

typedef struct

{

  __IO uint32_t CTRL;                         /*!< Offset: 0x00  SysTick Control and Status Register */

  __IO uint32_t LOAD;                         /*!< Offset: 0x04  SysTick Reload Value Register       */

  __IO uint32_t VAL;                          /*!< Offset: 0x08  SysTick Current Value Register      */

  __I  uint32_t CALIB;                        /*!< Offset: 0x0C  SysTick Calibration Register        */

} SysTick_Type;

然后看系統默認對SysTick的配置，這里有幾個值得注意的地方，1 輸入嘀嗒數不能超過2^24；2 嘀嗒數就是要定時的數N，因?yàn)?a href="http://m.womende.cn/zhuanti/rfXrzD" style="color:#4595e6;" target="_blank">代碼里自動實現了N-1；默認將時鐘配置為AHB時鐘72M；默認中斷優先級位最低優先級15。

/**

 * @brief  Initialize and start the SysTick counter and its interrupt.

 *

 * @param   ticks   number of ticks between two interrupts

 * @return  1 = failed, 0 = successful

 *

 * Initialise the system tick timer and its interrupt and start the

 * system tick timer / counter in free running mode to generate

 * periodical interrupts.

 */

static __INLINE uint32_t SysTick_Config(uint32_t ticks)

{

  if (ticks > SysTick_LOAD_RELOAD_Msk)  return (1);            /* Reload value impossible */

  SysTick->LOAD  = (ticks & SysTick_LOAD_RELOAD_Msk) - 1;      /* set reload register */

  // 設置SysTick 中斷優先級，默認為最低的優先級(1 << 4) - 1 = 16 - 1 = 15

  NVIC_SetPriority (SysTick_IRQn, (1<<__NVIC_PRIO_BITS) - 1);  /* set Priority for Cortex-M0 System Interrupts */

  SysTick->VAL   = 0;                                          /* Load the SysTick Counter Value */

  // 這里的SysTick_CTRL_CLKSOURCE_Msk = 1 << 2，默認會將時鐘配置為AHB時鐘源72M

  SysTick->CTRL  = SysTick_CTRL_CLKSOURCE_Msk |

                   SysTick_CTRL_TICKINT_Msk   |

                   SysTick_CTRL_ENABLE_Msk;                    /* Enable SysTick IRQ and SysTick Timer */

  return (0);                                                  /* Function successful */

}

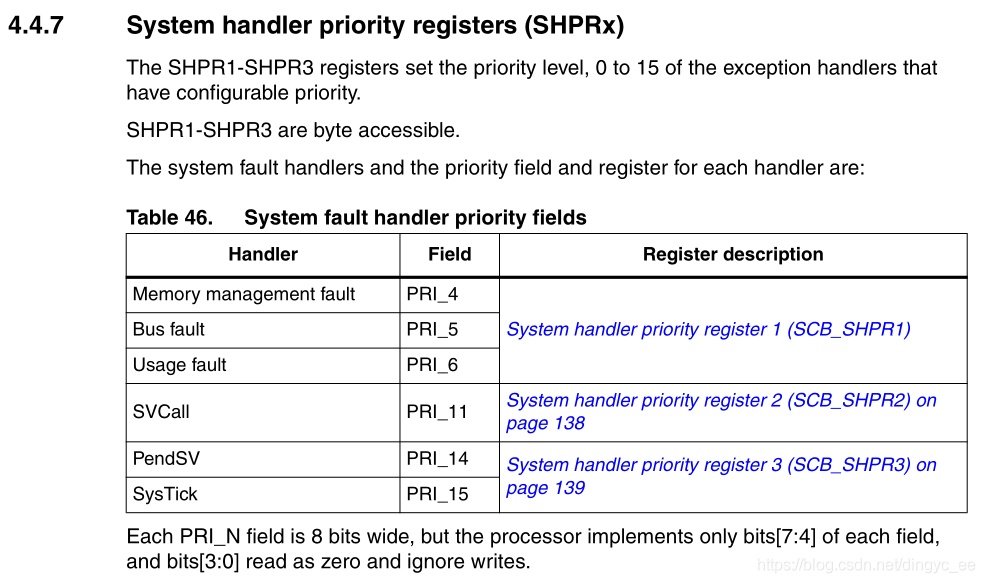

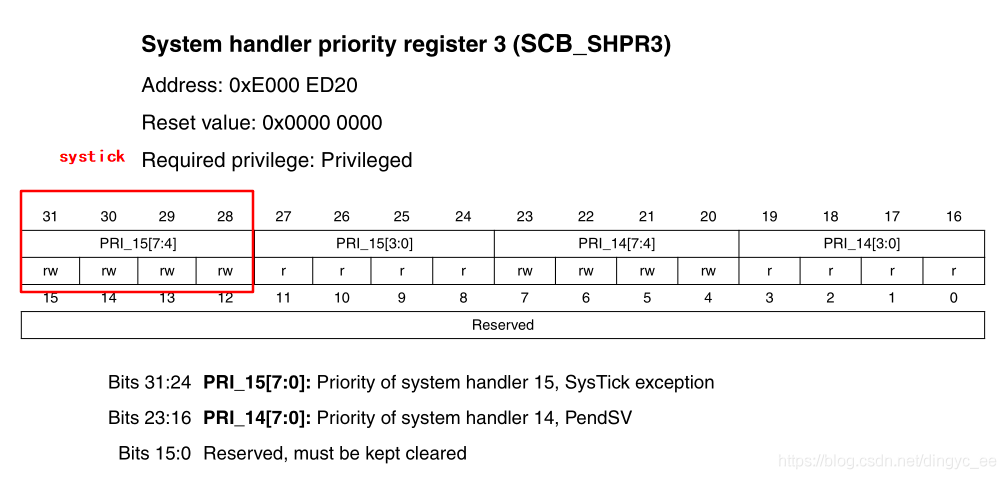

固件庫設置中斷優先級的標準函數，首先判斷中斷標號<0（內核）還是>=0（外設），如果是外設的中斷非常簡單，直接設置IP寄存器的高4位（priority << 4），如果是內核的中斷，不是設置NVIC_IP寄存器，而是設置SCB_SHPR寄存器。

/**

 * @brief  Set the priority for an interrupt

 *

 * @param  IRQn      The number of the interrupt for set priority

 * @param  priority  The priority to set

 *

 * Set the priority for the specified interrupt. The interrupt

 * number can be positive to specify an external (device specific)

 * interrupt, or negative to specify an internal (core) interrupt.

 *

 * Note: The priority cannot be set for every core interrupt.

 */

static __INLINE void NVIC_SetPriority(IRQn_Type IRQn, uint32_t priority)

{

  if(IRQn < 0) {

    SCB->SHP[((uint32_t)(IRQn) & 0xF)-4] = ((priority << (8 - __NVIC_PRIO_BITS)) & 0xff); } /* set Priority for Cortex-M3 System Interrupts */

  else {

    NVIC->IP[(uint32_t)(IRQn)] = ((priority << (8 - __NVIC_PRIO_BITS)) & 0xff);    }        /* set Priority for device specific Interrupts  */

}

當SysTick和外設同時產生中斷時，根據4位數的數值大小來解析中斷優先級的高低。
