基礎操作需要看一下以下的博客，跟著走一遍。
安裝MPLAB V4.05+XC8 V1.41，老師不會管你用什么版本，別的版本bug多，老版本反而好用：
https://blog.csdn.net/x1131230123/article/details/100907773
安裝proteus 8.9：
https://blog.csdn.net/x1131230123/article/details/106951776
做一個基礎實驗（想改寫到MPLAB V5+XC8 V2也看這里的博客6.3 移植操作指南）：
https://blog.csdn.net/x1131230123/article/details/108757436

實物連接指南（持續更新）：
https://blog.csdn.net/x1131230123/article/details/108780168

什么是編碼？
漢字編碼有哪些？ UTF-8才是最常用的編碼，GB2312只是漢字編碼太局限了。

完成后：

4、

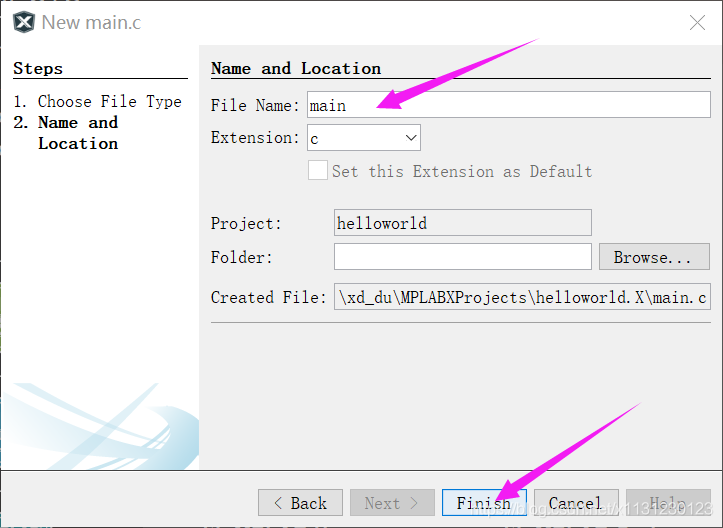

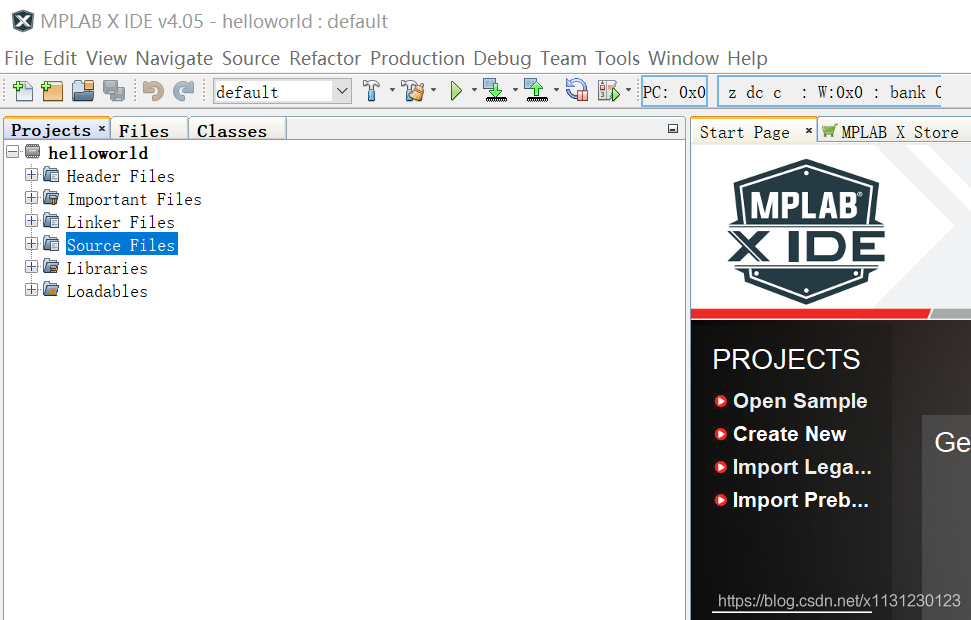

為新建的工程添加一個main.c:右鍵點source files --> 左鍵點new --> 左鍵點main.c…

不要中文

這樣就完成了！

5、
這個時候就可以編寫單片機C程序了，寫個簡單的（下面這程序就是控制端口B的低四位輸出0101電平）：

#include

// #pragma config statements should precede project file includes.

// Use project enums instead of #define for ON and OFF.

// CONFIG1

#pragma config FOSC = XT        // Oscillator Selection bits (XT oscillator: Crystal/resonator on RA6/OSC2/CLKOUT and RA7/OSC1/CLKIN)

#pragma config WDTE = OFF       // Watchdog Timer Enable bit (WDT disabled and can be enabled by SWDTEN bit of the WDTCON register)

#pragma config PWRTE = OFF      // Power-up Timer Enable bit (PWRT disabled)

#pragma config MCLRE =ON      // RE3/MCLR pin function select bit (RE3/MCLR pin function is digital input, MCLR internally tied to VDD)

#pragma config CP = OFF         // Code Protection bit (Program memory code protection is disabled)

#pragma config CPD = OFF        // Data Code Protection bit (Data memory code protection is disabled)

#pragma config BOREN = OFF      // Brown Out Reset Selection bits (BOR disabled)

#pragma config IESO = OFF       // Internal External Switchover bit (Internal/External Switchover mode is disabled)

#pragma config FCMEN = OFF      // Fail-Safe Clock Monitor Enabled bit (Fail-Safe Clock Monitor is disabled)

#pragma config LVP = OFF        // Low Voltage Programming Enable bit (RB3 pin has digital I/O, HV on MCLR must be used for programming)

// CONFIG2

#pragma config BOR4V = BOR40V   // Brown-out Reset Selection bit (Brown-out Reset set to 4.0V)

#pragma config WRT = OFF        // Flash Program Memory Self Write Enable bits (Write protection off)

void main(void)

{

    TRISB=0b11110000;//高四位輸入 低四位輸出

    PORTB=0b00000101;//高四位的設置無效 低四位輸出0101

    while(1){

    }

}

在所有的預處理指令中，#pragma

指令可能是最復雜的了，它的作用是設定編譯器的狀態或者是指示編譯器完成一些特定的動作。#pragma指令對每個編譯器給出了一個方法，在保持與C和C++語言完全兼容的情況下，給出主機或操作系統專有的特征。依據定義，編譯指示是機器或操作系統專有的，且對于每個編譯器都是不同的

不用管前面那些#pragma，那些全是對xc8編譯器進行一些設置的，告訴編譯器怎么處理怎么處理。

6、
寫好程序后，怎么把程序弄到單片機里？單片機需要的是hex文件。
我們是C語言是人看的，我們需要需要借助MPLAB和XC8將C語言編譯成hex文件。

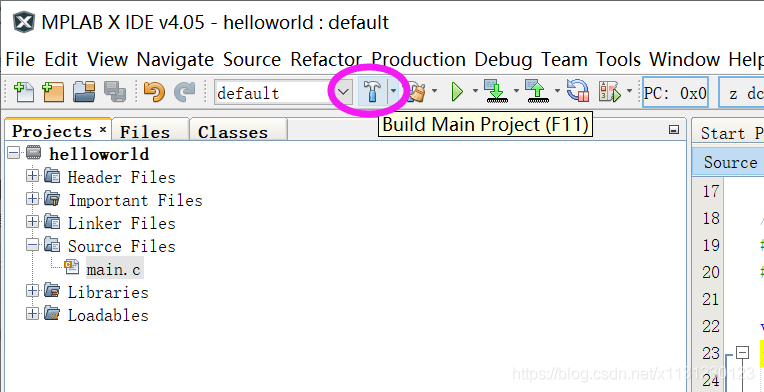

點擊下圖里的圖標就可以將C語言編譯好。

注意：這里是編譯，英文單詞是build，編譯的目的是將c語言轉換成hex機器文件，單片機只需要這個文件就能夠正確執行我們的程序。
你如果需要聯調、調試、運行這幾個關鍵詞，英文單詞是debug或者run等字眼，這類操作只在看程序運行到哪里，運行成了什么情況，是嵌入式程序員在開發過程中所需要的一種模式（要是經驗足夠也不需要這種模式）。這種事情要么需要proteus聯調設置，要么需要實物單片機連接仿真器后插入了你的電腦，不要去點這些，除非你在自己進行聯調操作或者調試實物操作。

會在底下看到編譯提示：

make -f nbproject/Makefile-default.mk SUBPROJECTS= .build-conf

make[1]: Entering directory 'C:/Users/xd_du/Desktop/PICproject/helloworld.X'

make  -f nbproject/Makefile-default.mk dist/default/production/helloworld.X.production.hex

make[2]: Entering directory 'C:/Users/xd_du/Desktop/PICproject/helloworld.X'

"D:Program Files (x86)Microchipxc8v1.41binxc8.exe" --pass1  --chip=16F887 -Q -G  --double=24 --float=24 --opt=+asm,+asmfile,-speed,+space,-debug,-local --addrqual=ignore --mode=free -P -N255 --warn=-3 --asmlist -DXPRJ_default=default  --summary=default,-psect,-class,+mem,-hex,-file --output=default,-inhx032 --runtime=default,+clear,+init,-keep,-no_startup,-osccal,-resetbits,-download,-stackcall,+clib   --output=-mcof,+elf:multilocs --stack=compiled:auto:auto "--errformat=%f:%l: error: (%n) %s" "--warnformat=%f:%l: warning: (%n) %s" "--msgformat=%f:%l: advisory: (%n) %s"    -obuild/default/production/main.p1  main.c

"D:Program Files (x86)Microchipxc8v1.41binxc8.exe"  --chip=16F887 -G -mdist/default/production/helloworld.X.production.map  --double=24 --float=24 --opt=+asm,+asmfile,-speed,+space,-debug,-local --addrqual=ignore --mode=free -P -N255 --warn=-3 --asmlist -DXPRJ_default=default  --summary=default,-psect,-class,+mem,-hex,-file --output=default,-inhx032 --runtime=default,+clear,+init,-keep,-no_startup,-osccal,-resetbits,-download,-stackcall,+clib --output=-mcof,+elf:multilocs --stack=compiled:auto:auto "--errformat=%f:%l: error: (%n) %s" "--warnformat=%f:%l: warning: (%n) %s" "--msgformat=%f:%l: advisory: (%n) %s"      --memorysummary dist/default/production/memoryfile.xml -odist/default/production/helloworld.X.production.elf  build/default/production/main.p1

Microchip MPLAB XC8 C Compiler (Free Mode) V1.41

Build date: Jan 24 2017

Part Support Version: 1.41

Copyright (C) 2017 Microchip Technology Inc.

License type: Node Configuration

:: warning: (1273) Omniscient Code Generation not available in Free mode

Memory Summary:

    Program space        used     Dh (    13) of  2000h words   (  0.2%)

    Data space           used     2h (     2) of   170h bytes   (  0.5%)

    EEPROM space         used     0h (     0) of   100h bytes   (  0.0%)

    Data stack space     used     0h (     0) of    60h bytes   (  0.0%)

    Configuration bits   used     2h (     2) of     2h words   (100.0%)

    ID Location space    used     0h (     0) of     4h bytes   (  0.0%)

You have compiled in FREE mode.

Using Omniscient Code Generation that is available in PRO mode,

you could have produced up to 60% smaller and 400% faster code.

See http://www.microchip.com/MPLABXCcompilers for more information.

make[2]: Leaving directory 'C:/Users/xd_du/Desktop/PICproject/helloworld.X'

make[1]: Leaving directory 'C:/Users/xd_du/Desktop/PICproject/helloworld.X'

BUILD SUCCESSFUL (total time: 1s)

Loading code from C:/Users/xd_du/Desktop/PICproject/helloworld.X/dist/default/production/helloworld.X.production.hex...

Loading completed

我們的hex文件在哪里？編譯完成后，我們就可以在桌面那個工程文件夾里去找下圖里這個hex文件，這個文件就是機器文件。proteus加載這個文件就可以執行我們寫的程序。！?。?！找到這個文件我們就已經成功了！

題外話：編譯的時候提示了一句話：

You have compiled in FREE mode.

題外話：所以如何才能不處于免費模式？右鍵工程–>properties–>按圖里的點擊。
題外話：作用：此選項選擇編譯器的基本操作模式?？捎妙愋陀衟ro、std和free。在PRO模式下運行的編譯器使用完全優化并生成最小的代碼大小。標準模式使用有限的優化，而自由模式只使用最小的優化級別，將生成相對較大的代碼。
提示：選擇PRO在很多時候都不是一個明智的選擇，PRO模式在編譯器會“智能地”改變一些C語言的匯編實現方法，這有時候會有益于代碼的最優化，但有時候會顯得有些“智障”，會讓能你認為能好好工作的C代碼工作起來不正常。這個PRO主要是提供給有經驗的嵌入式開發工程師用于優化代碼的。

7、
MPLAB中的事情已經進行完了，現在你已經知道怎么使用MPLAB建立工程，如何編寫程序和編譯程序，編譯后的hex文件目錄在哪里。
其實寫好程序后，就可以鏈接仿真器進行下載（燒寫）程序了。鏈接仿真器后，下面的run圖標或者debug圖標點一下，MPLAB都會自動講hex文件燒寫到實物單片機中，單片機就能夠運行起來。這一步的操作是在調試實物的時候所用到的，字眼是debug。這里只是順便提及一下，跟我們想要進行的仿真沒有絲毫聯系。

現在可以談?wù)劻硪患虑?，如何proteus仿真？
Proteus軟件里面含有很多單片機和外部器件，能夠模擬實物電路的運行。如果我們在Proteus軟件里連接好需要的實物器件，然后將寫好的程序（hex文件）加載到Proteus軟件里的單片機器件里，那在Proteus軟件中我們就可以看到整個電路的工作情況。我們的關注點就放到了Proteus軟件中的器件連接中了。

8、
Proteus軟件的安裝和基礎使用參見這個鏈接：
https://blog.csdn.net/x1131230123/article/details/106951776
新建仿真圖–>添加器件PIC16F887

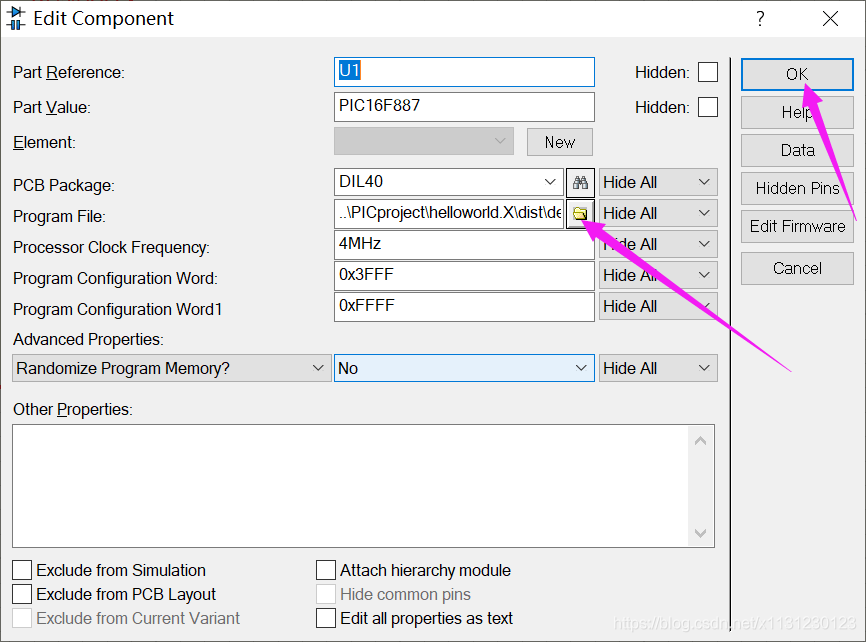

將hex文件加載到Proteus軟件里的單片機器件里：雙擊單片機器件進入下圖這個設置界面—>點擊打開文件符號—>選擇桌面上工程里的hex文件—>打開—>點擊OK—>成功。這里沒有詳細截圖，看下圖里的左邊箭頭去找hex文件即可！

此時可以看到Proteus軟件左下角，分別是開始仿真和停止仿真按鈕。我們點擊開始仿真。

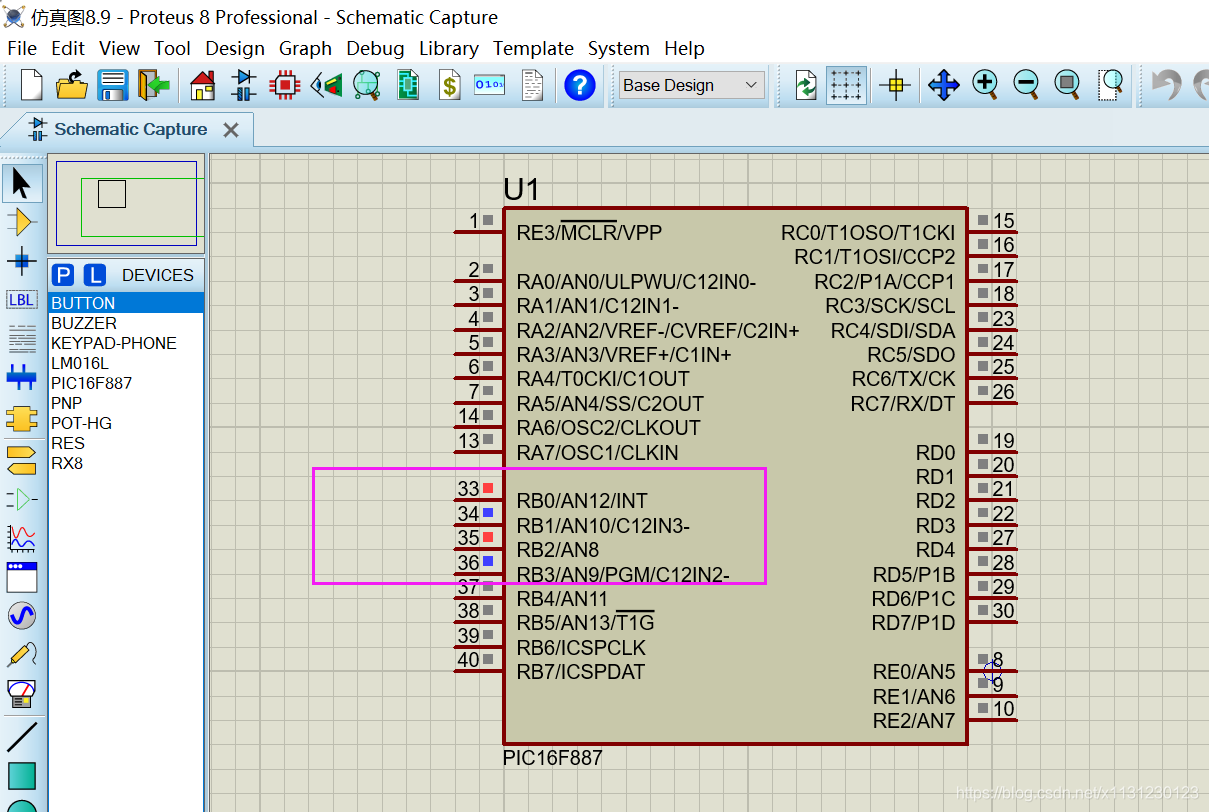

仿真運行后，可以看到單片機的端口B四位電平，藍色就是低電平的意思，紅色就是高電平的意思，這里就是0101的電平。如果這引腳連接了LED燈，LED燈就可以點亮。由此可見，程序生效了，單片機正常工作中。

3 單片機基礎寄存器操作：

3.1 IO

設置一個端口為輸出 TRISA0=0
設置一個端口為輸入 TRISA0=1
設置一個端口輸出高電平 RA0=1
設置一個端口輸出低電平 RA0=0
同時設置8個端口響應使用TRISA PORTA
設置B C D端口類似。

3.2 模擬輸入電壓讀取

設置某個引腳為輸入–>打開模擬輸入

3.3 外部中斷

詳細看書。

3.4 定時器中斷

詳細看書。

3.5 串口UART

詳細看書。

3.6 IIC通信

詳細看書。

4 實際項目

PIC16F887 單片機 PROTEUS 仿真 C程序 測溫系統 TC74 DS18B20
PIC16F887 單片機 PROTEUS 仿真 C程序 信號發生器
PIC16F887 單片機 PROTEUS 仿真 C程序 溫控電機
PIC16F887 單片機 PROTEUS 仿真 C程序 數字時鐘 萬年歷 DS1302 陰歷顯示
PIC16F887 單片機 PROTEUS 仿真 C程序 搶答器
PIC16F887 單片機 PROTEUS 仿真 C程序 可存儲電子琴 PIC
PIC16F887 單片機 PROTEUS 仿真 C程序 模擬電話撥號計算器 密碼鎖
PIC16F887 單片機 PROTEUS 仿真 C程序 電子密碼鎖
PIC16F887 單片機 PROTEUS 仿真 C程序 智慧門鈴呼叫系統 門鈴一拖 3
PIC16F887 單片機 PROTEUS 仿真 C程序 病床呼叫系統
PIC16F887 單片機 PROTEUS 仿真 C程序 測溫系統 DS18B20 TC74
PIC16F887 單片機 PROTEUS 仿真 C程序 數字點餐系統

5 如何閱讀代碼

整個程序結構一般如下：

#include

//part 0//

可能會放置一些子函數的聲明

C語言嘛，子函數無非就是先聲明，后定義。

//part 1//

各種雜七雜八的子函數放在這個地方

顯示屏子函數

溫度傳感器子函數

報警判斷子函數

按鍵檢測子函數

void main( void )

{

    //part 2//

調用一些初始化程序

比如單片機引腳要讀取按鍵高低電平，就得把這個引腳設置為輸入方向

比如定時器中斷初始化，設置每隔2ms執行一次中斷函數

while(1)

{

//part 3//

這里是一個死循環體

這個位置要寫單片機不斷重復在做的事情，永不停息

比如檢測按鍵輸入，有輸入了根據輸入處理一下

比如不斷調用溫度讀取函數，然后把結果顯示出來

}

}

//part 3//

這里這個帶了interrupt 這個函數就是中斷函數

這個函數獨立于所有函數之外，單獨看這個函數

這個函數是需要被觸發的

都是要靠設置單片機寄存器來做到的

比如在main里初始化的時候設置了定時器1的2ms中斷，那么每過2ms就會執行一次high_isr()函數，在函數里面判斷寄存器TMR1IF 就可以知道是定時器的2ms事件。

void interrupt high_isr( void )

{

if ( TMR1IF )

{

TMR1IF = 0;//清除標志位

//part 4//

這里需要寫定時執行的東西，

比如我設置了一個變量是秒針倒計時，每一秒就減少1

那么我得這么寫：

變量1 ++;

if(變量1加到了500)

{

變量1 = 0;

秒針 --;  （變量1每2ms執行一次減少1，500次花費時間1s）

}

    }

}

看懂上面的框架后，我們就可以閱讀更多的代碼，我們可以依照以下幾個注意點去看程序：
（1）在MPLAB中建立好工程，利用好MPLAB去閱讀程序；
（2）MPLAB有個竅門，在工程已經被編譯后，我們可以 按住ctrl 然后鼠標左鍵點函數名字或變量名字去跳轉，直接跳轉到函數定義的地方。更需要提出的是，在子函數定義處再次ctrl+左鍵點函數名字，會跳轉到子函數聲明處。
（3）ctrl+F進入查找，可以通過Next去查看main.c整個文件中的這個查找字符串出現的每一個地方。方便看函數都在哪里用了。

（4）注重函數或者變量名稱+注重分類。比如LCD1602驅動函數就是挨著的一堆，函數名都差不多有個LCD字樣。有意識地去多輸入一個回車，使得與其他代碼間隔遠一下，自己更好分清。
