預備知識：
DCD指令：用于分配一片連續的字存儲單元(32bit)，并將表達式的值初始化給該字存儲單元，類似于C中定義數組并初始化。比如： DCD 0 的意思是：分配一個字存儲單元，并將該單元初始化為0。
分析：
在STM32的啟動文件中可以看到有如下代碼：
EXPORT __Vectors
__Vectors
DCD __initial_sp ; Top of Stack
DCD Reset_Handler
DCD NMIException
DCD HardFaultException
DCD MemManageException
DCD BusFaultException
DCD UsageFaultException
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD 0 ; Reserved
DCD SVCHandler
DCD DebugMonitor
DCD 0 ; Reserved
DCD OSPendSV
……
這一段是分配STM32的中斷向量表。從DCD后面表達式的名稱可以看出第一個字存儲單元分配給了棧頂，其值為__initial_sp。第二個字分配給了復位地址，其值為Reset_Handler，后面接著分配給其他異?；蛑袛?。
這里的Reset_Handler，NMIException等，其實是一個地址值，也就是中斷處理函數的入口地址。在函數實現時，由編譯器分配一個地址值。
那么這里就有兩個問題。
第一個是為什么是這樣的分配順序？
第二個是DCD后面表達式的值，即各個中斷函數的地址值如Reset_Handler，NMIException是如何分配的？
第一個問題的答案好找，我們參考《STM32參考手冊》：
可以看到，啟動文件中的向量表的分配的順序是按照固定的規則來的。

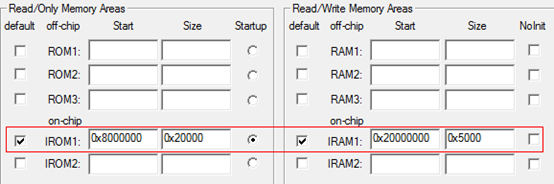

第二個問題。隨意打開一份編譯過的工程，工程配置如下：

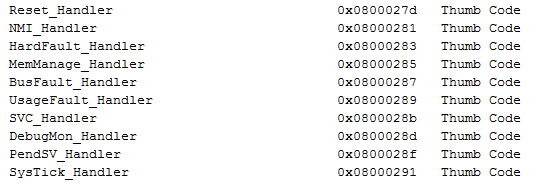

我們可以看到.map文件有這樣一段：

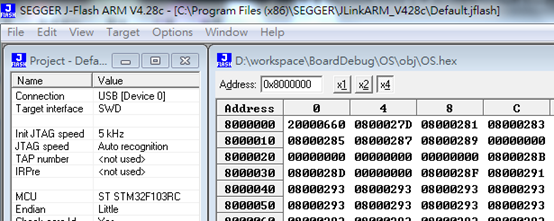

同時使用J-Link打開.hex文件可以看到
從hex檔，我們可以看到Flash的起始區域0x8000000的內容為
0x20000660
0x0800027D
0x08000281
0x08000283
……
剛好可以和map文件對應，也剛好可以和啟動文件的向量表對應。

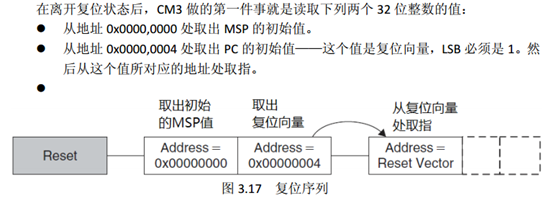

按照Cortex-M3權威指南，在復位后，有如下動作：
我這里是選擇從flash啟動，根據寄存器映射，Address從0x00000000映射到0x08000000。所以hex檔的內容剛好滿足復位序列的設定。
由此從啟動文件到.map文件再到.hex文檔，再到CM3復位啟動的脈絡就理清了。
