一、燒寫原理

1、開發板連接電腦以后雙擊“mfgtool2-yocto-mx-evk-emmc.vbs”，打開下載對話框，連接正常后點擊start：

2、燒寫的內容：

　　uboot、Linux kernel、.dtb、rootfs

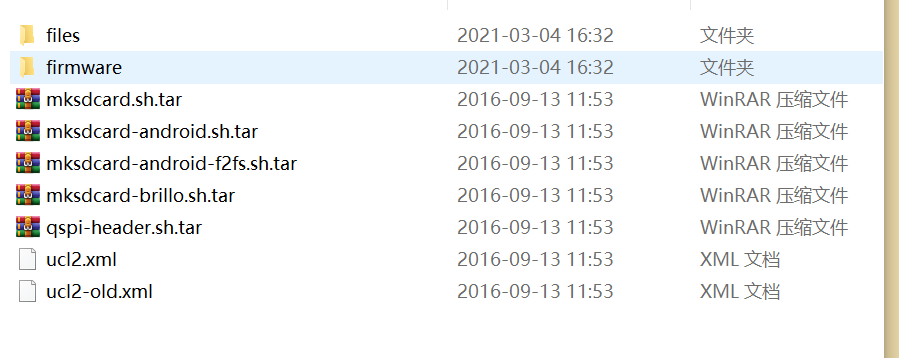

　　進入如下目錄：L4.1.15_2.0.0-ga_mfg-tools/mfgtools-with-rootfs/mfgtools/Profiles/Linux/OS Firmware

 　　重要文件：files、firmware、ucl2.xml　　

MfgTool 其實是先通過 USB OTG 先將 uboot、kernel 和.dtb(設備樹)這是三個文件下載到開發板的 DDR 中，注意不需要下載 rootfs。就相當于直接在開發板的 DDR上啟動 Linux 系統，等 Linux 系統啟動以后再向 EMMC 中燒寫完整的系統，包括 uboot、linuxkernel、.dtb(設備樹)和 rootfs，因此 MfgTool 工作過程主要分兩個階段：

①、將 firmware 目錄中的 uboot、linux kernel 和.dtb(設備樹)，然后通過 USB OTG 將這個文件下載到開發板的 DDR 中，目的就是在 DDR 中啟動 Linux 系統，為后面的燒寫做準備。

②、經過第①步的操作，此時 Linux 系統已經運行起來了，系統運行起來以后就可以很方便的完成對 EMMC 的格式化、分區等操作。EMMC 分區建立好以后就可以從 files 中讀取要燒寫的 uboot、linux kernel、.dtb(設備樹)和 rootfs 這 4 個文件，然后將其燒寫到 EMMC 中，這個就是 MfgTool 的大概工作流程。

　　a、firmware文件夾

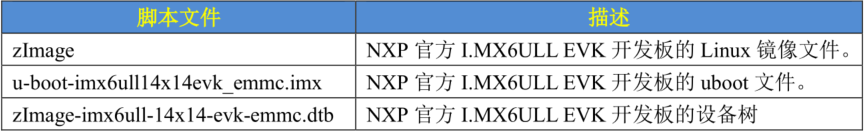

 如果要燒寫我們的系統，就需要用我們編譯出來的 zImage、u-boot.imx 和 imx6ull-alientek-emmc.dtb 這三個文件替換掉，同時文件名字改為表中的名字。

　　b、file文件夾　

　　將上表 中的這三個文件下載到開發板的 DDR 上以后燒寫的第一階段就完成了，第二階段就是從 files 目錄中讀取整個系統文件，并將其燒寫到 EMMC 中。

　　file文件夾中需要4個文件

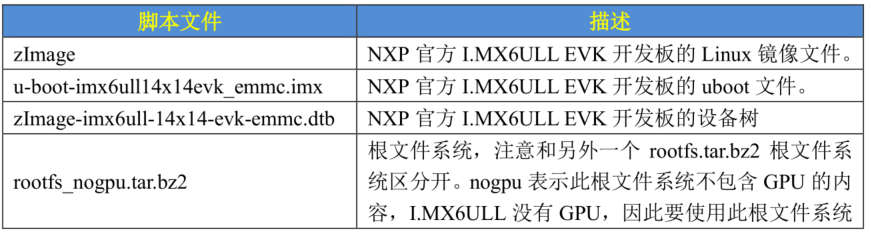

　　如果要燒寫我們自己編譯出來的系統，就需要用我們編譯出來的 zImage、u-boot.imx 和imx6ull-alientek-emmc.dtb 和 rootfs 這四個文件替換掉表 中這四個文件。

 　　c、ucl2.xml文件

　　files 和 firmware 目錄下有眾多的 uboot 和設備樹，那么燒寫的時候究竟選擇哪一個呢？這個工作就是由 ucl2.xml 文件來完成的。

二、燒寫NXP官方系統

燒寫步驟：

①、連接好 USB，撥碼開關撥到 USB 下載模式。

②、彈出 TF 卡，然后按下開發板復位按鍵。

③、打開 SecureCRT。

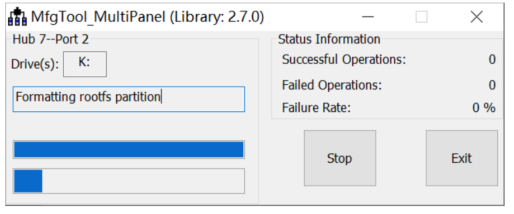

④、雙擊“mfgtool2-yocto-mx-evk-emmc.vbs”，打開下載軟件，如果出現“符合 HID 標準的供應商定義設備”等字樣就說明下載軟件已經準備就緒。點擊“Start”按鈕開發燒寫 NXP 官方系統，燒寫過程如下圖：

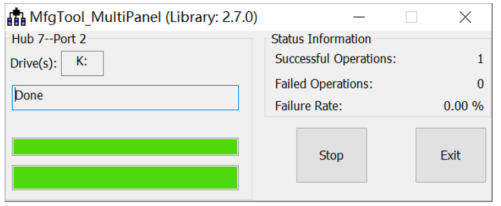

等待燒寫完成，因為 NXP 官方的根文件系統比較大，因此燒寫的時候耗時會久一點。燒寫完成以后 MfgTool 軟件如下圖：

 點擊Stop停止燒寫，點擊Exit退出。拔出 USB 線，將開發板上的撥碼開關撥到 EMMC 啟動模式，然后重啟開發板，此時就會從 EMMC 啟動。

三、燒寫自制的系統

1、準備要燒寫的原材料：

　?、?、自己移植編譯出來的 uboot 可執行文件：u-boot.imx?！　?p>　?、?、自己移植編譯出來的 zImage 鏡像文件和開發板對應的.dtb(設備樹)，對于 I.MX6U-ALPHA 開發板來說就是 imx6ull-alientek-emmc.dtb?！　?p>　　③、自己構建的根文件系統 rootfs，這里我們需要對 rootfs 進行打包，進入到 Ubuntu 中的rootfs 目錄中，然后使用 tar 命令對其進行打包，命令如下：

cd rootfs/tar -vcjf rootfs.tar.bz2 *

2、文件重命名

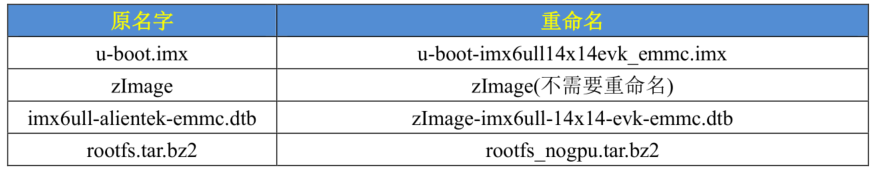

 3、文件替換

　　zImage、u-boot-imx6ull14x14evk_emmc.imx 和 zImage-imx6ull-14x14-evk-emmc.dtb 這三個文件拷貝到 mfgtools-with-rootfs/mfgtools/Profiles/Linux/OS Firmware/firmware 目錄中，替換掉原來的文件。

　4 個文件都拷貝到 mfgtools-with-rootfs/mfgtools/Profiles/Linux/OS Firmware/files目錄中，這兩個操作完成以后我們就可以進行燒寫了。

4、系統燒寫

　　雙擊“mfgtool2-yocto-mx-evk-emmc.vbs”，打開燒寫軟件，點擊“Start”按鈕開始燒寫，點擊Exit退出。拔出 USB 線，將開發板上的撥碼開關撥到 EMMC 啟動模式，然后重啟開發板，此時就會從 EMMC 啟動。

四、改造自己的燒寫工具

firmware文件夾保留：fsl-image-mfgtool-initramfs-imx_mfgtools.cpio.gz.u-boot，fsl-image-mfgtool-initramfs-imx6qdlsolo.cpio.gz.u-boot，initramfs.cpio.gz.uboot文件，其它刪除

files文件夾保留：fsl-image-mfgtool-initramfs-imx6qdlsolo.cpio.gz.u-boot文件，其它刪除

1、改造MfgTool　

　?、?、針對不同的核心版，確定系統文件相關名字。
　?、?、新建我們自己的.vbs 文件。
　?、?、修改 ucl2.xml 文件。

2、確定系統文件名字

　　確定系統文件名字是為了兼容NAND和EMMC兩個版本，以版本名做結尾命名。

　　命名格式：原文件名-公司名/型號名-版本名

 3、新建.vbs和修改ucl2.xml文件

?、?、直接復制 mfgtool2-yocto-mx-evk-emmc.vbs 文件即可，將新復制的文件重命名為 mfgtool2-alientek-alpha-emmc.vbs，文件內容不要做任何修改，.vbs 文件我們就新建好了。

?、凇⑿薷膗cl2.xml文件

　　在修改 ucl2.xml 文件之前，先保存一份原始的 ucl2.xml。將 ucl2.xml 文件改為如下所示內容：

    Loading U-boot

            ifdev='MX6SL MX6SX MX7D MX6UL MX6ULL'>Loading Kernel.

            ifdev='MX6SL MX6SX MX7D MX6UL MX6ULL'>Loading Initramfs.

            ifdev='MX6ULL'>Loading device tree.

    Jumping to OS image.

    Sending partition shell

Partitioning...

    Partitioning...

    clear u-bootarg

    access boot partition 1

    Sending u-boot.bin

    write U-Boot to sd card

    re-enable read-only access

    enable boot partion 1 to boot

    Waiting for the partition ready

    Formatting rootfs partition

    Sending kernel zImage

    write kernel image to sd card

    Sending Device Tree file

    write device tree to sd card

    Unmounting vfat partition

    Formatting rootfs partition

            ifdev='MX6UL MX7D MX6ULL'>Sending and writting rootfs

    Finishing rootfs write

    Unmounting rootfs partition

    Done

4、燒寫系統

　　按照燒寫NXP官方系統工具步驟燒寫

注意：

　　避免啟動時出錯，修改uboot配置文件：uboot源碼中include/configs/mx6ull_alientek_emmc.h（改為自己的配置文件）
