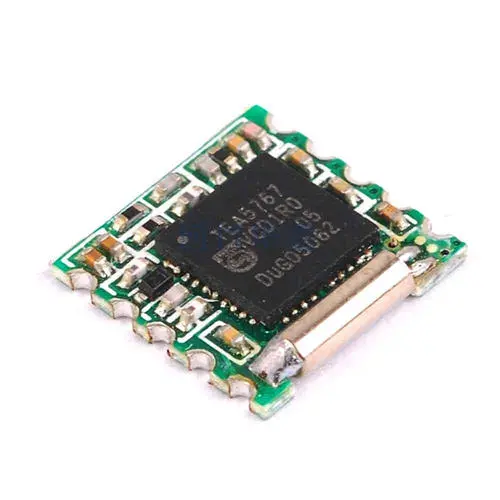

一、簡介

TEA5767是由菲利普公司推出的一款低功耗立體聲收音機接收器芯片。頻率范圍從76-108MHz自動數字調諧。高靈敏度，高穩定性，低噪音，收音模塊。一片低功耗電調諧調頻立體聲收音機電路，其內部集成了中頻選頻和解調網絡，可以做到完全免調。

• 電源 5V

• I2C 總線通訊

• 可以使用軟件進行靜音和消除噪音

二、硬件連接

三、添加I2C驅動

查看 STM32F103學習筆記（1）——FreeRTOS下模擬I2C

四、移植文件

注意：以下出現缺失common.h文件錯誤，去除即可。uint8改為uint8_t或unsigned char或自己宏定義
鏈接：https://pan.baidu.com/s/1KlliOYSGgdlYcb5J52Twrw  提取碼：xp0z
將 board_i2c.c、board_i2c.h、board_tea5767.c 、 board_tea5767.h 四個文件加入到工程

4.1 board_tea5767.c

/*********************************************************************

 * INCLUDES

 */

#include 'stdlib.h'

#include 'stm32f10x.h'

#include 'board_i2c.h'

#include 'board_tea5767.h'

#include 'common.h'

/*********************************************************************

 * GLOBAL VARIABLES

 */

unsigned long g_frequency = TEA5767_MIN_KHZ;

/*********************************************************************

 * LOCAL VARIABLES

 */

static uint8 s_radioWriteData[5] = {0x31,0xA0,0x20,0x11,0x00};          // 要寫入TEA5767的數據，默認存臺的PLL,104.3MHz

static uint8 s_radioReadData[5] = {0};                                  // TEA5767讀出的狀態

static uint32 s_pll = 0;

/*********************************************************************

 * PUBLIC FUNCTIONS

 */

/**

 @brief 向TEA5767寫入5個字節數據

 @param 無

 @return 無

*/

void TEA5767_Write(void)

{

    uint8 i;

    IIC_Start();                                                        // 發送起始信號

    IIC_SendByte(TEA5767_ADDR_W);                                       // TEA5767寫地址

    IIC_WaitAck();                                                      // 等待應答

    for(i = 0; i < 5; i++)

    {

        IIC_SendByte(s_radioWriteData[i]);                              // 連續寫入5個字節數據

        IIC_Ack();                                                      // 發送應答

    }

    IIC_Stop();                                                         // 發送停止信號

}

/**

 @brief 讀TEA5767狀態

 @param 無

 @return 無

*/

void TEA5767_Read(void)

{

    uint8 i;

    uint8 tempLow;

    uint8 tempHigh;

    s_pll = 0;

    IIC_Start();

    IIC_SendByte(TEA5767_ADDR_R);                                       // TEA5767讀地址

    IIC_WaitAck();

    for(i = 0; i < 5; i++)                                              // 讀取5個字節數據

    {

        s_radioReadData[i] = IIC_ReadByte();                            // 讀取數據后，發送應答

    }

    IIC_Stop();

    tempLow = s_radioReadData[1];                                       // 得到s_pll低8位

    tempHigh = s_radioReadData[0];                                      // 得到s_pll高6位

    tempHigh &= 0x3f;

    s_pll = tempHigh * 256 + tempLow;                                   // PLL值

}

/**

 @brief 由頻率計算PLL

 @param 無

 @return 無

*/

void TEA5767_GetPLL(void)

{

    uint8 hlsi;

    hlsi = s_radioWriteData[2] & 0x10;                                  // HLSI位

    if(hlsi)

    {

        s_pll = (uint32)((float)((g_frequency+225)*4)/(float)32.768);   // 頻率單位:k

    }

    else

    {

        s_pll = (uint32)((float)((g_frequency-225)*4)/(float)32.768);   // 頻率單位:k

    }

}

/**

 @brief 設置頻率

 @param frequency -[in] 頻率，單位:KHz

 @return 無

*/

void TEA5767_SetFrequency(uint32 frequency)

{

    g_frequency = frequency;

    TEA5767_GetPLL();

    s_radioWriteData[0] = s_pll / 256;

    s_radioWriteData[1] = s_pll % 256;

    s_radioWriteData[2] = 0x20;

    s_radioWriteData[3] = 0x11;

    s_radioWriteData[4] = 0x00;

    TEA5767_Write();

}

/**

 @brief 由PLL計算頻率

 @param 無

 @return 無

*/

uint32 TEA5767_GetFrequency(void)

{

    uint8 hlsi;

    uint32 pll = 0;

    pll = s_pll;

    hlsi = s_radioWriteData[2] & 0x10;

    if(hlsi)

    {

        g_frequency = (unsigned long)((float)(pll)*(float)8.192-225);   // 頻率單位:KHz

    }

    else

    {

        g_frequency = (unsigned long)((float)(pll)*(float)8.192+225);   // 頻率單位:KHz

    }

    return g_frequency;

}

/**

 @brief 手動搜索電臺，不用考慮TEA5767用于搜臺的相關位:SM,SUD

 @param mode -[in] 搜索方式，mode=1，向上搜索，頻率值+0.1MHz；mode=0，向下搜索，頻率值-0.1MHz

 @return 無

*/

void TEA5767_Search(uint8 mode)

{

    TEA5767_Read();                                                     // 讀取當前頻率值

    if(mode)                                                            // 向上搜索

    {

        g_frequency += 100;

        if(g_frequency > TEA5767_MAX_KHZ)                               // 頻率達到最大值

        {

            g_frequency = TEA5767_MIN_KHZ;

        }

    }

    else

    {

        g_frequency -= 100;

        if(g_frequency < TEA5767_MIN_KHZ)

        {

            g_frequency = TEA5767_MAX_KHZ;

        }

    }

    TEA5767_GetPLL();                                                   // 計算PLL值

    s_radioWriteData[0] = s_pll / 256;

    s_radioWriteData[1] = s_pll % 256;

    s_radioWriteData[2] = 0x20;

    s_radioWriteData[3] = 0x11;

    s_radioWriteData[4] = 0x00;

    TEA5767_Write();

    TEA5767_Read();

    if(s_radioReadData[0] & 0x80)                                       // 搜臺成功，RF=1，可保存其頻率值待用

    {

        printf(' frequency=%dn', (int)g_frequency);

    }

}

/**

 @brief 自動搜索電臺

 @param mode -[in] 搜索方式，mode=1，頻率增加搜臺，頻率值+0.1MHz；mode=0，頻率減小搜臺

 @return 無

*/

void TEA5767_AutoSearch(uint8 mode)

{

    uint8 radioRf = 0;                                                  // 1=發現一個電臺，0=未找到電臺

    uint8 radioIf = 0;                                                  // 中頻計數結果

    uint8 radioLev = 0;                                                 // 信號電平ADC輸出

    // 直到搜臺成功，RF=1,0x31    while((radioRf==0) || ((0x31>=radioIf)||(radioIf>=0x3E)))

    {

        if(mode)                                                        // 頻率增加搜臺

        {

            s_radioWriteData[2] = 0xC0;                                 // SUD=1,SSLadc=7,HLSI=0

            g_frequency += 100;

            if(g_frequency > TEA5767_MAX_KHZ)                           // 頻率達到最大值
