STM32F103學習筆記(3)——讀寫內部Flash

發布者:Enchanted2023最新更新時間:2025-02-21 來源: jianshu關鍵字:STM32F103  讀寫內部Flash 手機看文章 掃描二維碼
隨時隨地手機看文章

一、簡介

在STM32芯片內部有一個 FLASH 存儲器,它主要用于存儲代碼,我們?cè)陔娔X上編寫好應用程序后,使用下載器把編譯后的代碼文件燒錄到該內部 FLASH 中,由于 FLASH 存儲器的內容在掉電后不會丟失,芯片重新上電復位后,內核可從內部 FLASH 中加載代碼并運行。

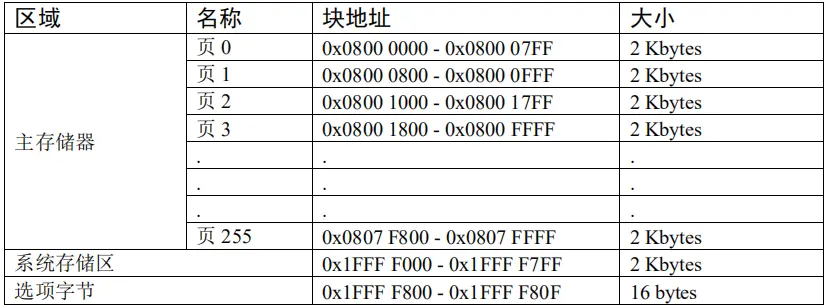

STM32 的內部 FLASH 包含主存儲器、系統存儲器以及選項字節區域,它們的地址分布及大小見下表


  • 主存儲器

一般我們說 STM32 內部 FLASH 的時候,都是指這個主存儲器區域,它是存儲用戶應用程序的空間,芯片型號說明中的 256K FLASH、512K FLASH 都是指這個區域的大小。

主存儲器分為 256 頁,每頁大小為 2KB,共 512KB。這個分頁的概念,實質就是 FLASH 存儲器的扇區,與其它 FLASH 一樣,在寫入數據前,要先按頁(扇區)擦除。

注意上表中的主存儲器是本實驗板使用的 STM32VET6 型號芯片的參數,即 STM32F1 大容量產品。若使用超大容量、中容量或小容量產品,它們主存儲器的頁數量、頁大小均有不同,使用的時候要注意區分。
主存儲器是以頁為單位劃分的。stm32根據FLASH主存儲塊容量、頁面的不同,系統存儲器的不同,分為小容量、中容量、大容量、互聯型,共四類產品。

  • 小容量產品:主存儲塊1-32KB,     每頁1KB。系統存儲器2KB

  • 中容量產品:主存儲塊64-128KB,   每頁1KB。系統存儲器2KB

  • 大容量產品:主存儲塊256KB以上,  每頁2KB。系統存儲器2KB

  • 互聯型產品:主存儲塊256KB以上,  每頁2KB。系統存儲器18KB

  • 系統存儲區

系統存儲區是用戶不能訪問的區域,它在芯片出廠時已經固化了啟動代碼,它負責實現串口、USB 以及 CAN 等 ISP 燒錄功能。

  • 選項字節

選項字節用于配置 FLASH 的讀寫保護、待機/停機復位、軟件/硬件看門狗等功能,這部分共 16 字節。可以通過修改 FLASH 的選項控制寄存器修改。

二、查看工程的空間分布

由于內部 FLASH 本身存儲有程序數據,若不是有意刪除某段程序代碼,一般不應修改程序空間的內容,所以在使用內部 FLASH 存儲其它數據前需要了解哪一些空間已經寫入了程序代碼,存儲了程序代碼的扇區都不應作任何修改。通過查詢應用程序編譯時產生
的“*.map”后綴文件,可以了解程序存儲到了哪些區域。

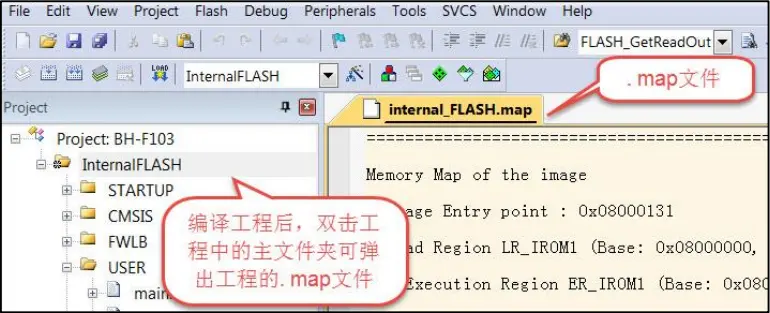

打開 map 文件后,查看文件最后部分的區域,可以看到一段以 “Memory Map of the image” 開頭的記錄(若找不到可用查找功能定位)

觀察表中的最后一項,它的基地址是 0x0800175c,大小為 0x00000020,可知它占用的
最高的地址空間為 0x0800177c,跟執行區域的最高地址 0x0000177c 一樣,但它們比加載
區域說明中的最高地址 0x80017a8 要小,所以我們以加載區域的大小為準。對比表 45-1 的
內部 FLASH 頁地址分布表,可知僅使用頁 0 至頁 2 就可以完全存儲本應用程序,所以從頁
3(地址 0x08001800)后的存儲空間都可以作其它用途,使用這些存儲空間時不會篡改應用程
序空間的數據。

三、寫入Flash

3.1 寫入過程

3.1.1 解鎖

由于內部 FLASH 空間主要存儲的是應用程序,是非常關鍵的數據,為了防止誤操作修改了這些內容,芯片復位后默認會給控制寄存器 FLASH_CR 上鎖,這個時候不允許設置 FLASH 的控制寄存器,從而不能修改 FLASH 中的內容。

所以對 FLASH 寫入數據前,需要先給它解鎖。解鎖的操作步驟如下:

  1. 往 FPEC 鍵寄存器 FLASH_KEYR 中寫入 KEY1 = 0x45670123

  2. 再往 FPEC 鍵寄存器 FLASH_KEYR 中寫入 KEY2 = 0xCDEF89AB

3.1.2 頁擦除

在寫入新的數據前,需要先擦除存儲區域,STM32 提供了頁(扇區)擦除指令和整個 FLASH 擦除(批量擦除)的指令,批量擦除指令僅針對主存儲區。
頁擦除的過程如下:

  1. 檢查 FLASH_SR 寄存器中的“忙碌寄存器位 BSY”,以確認當前未執行任何 Flash 操作;

  2. 在 FLASH_CR 寄存器中,將“激活頁擦除寄存器位 PER ”置 1;

  3. 用 FLASH_AR 寄存器選擇要擦除的頁;

  4. 將 FLASH_CR 寄存器中的“開始擦除寄存器位 STRT ”置 1,開始擦除;

  5. 等待 BSY 位被清零時,表示擦除完成。

3.1.3 寫入數據

擦除完畢后即可寫入數據,寫入數據的過程并不是僅僅使用指針向地址賦值,賦值前還需要配置一系列的寄存器,步驟如下:

  1. 檢查 FLASH_SR 中的 BSY 位,以確認當前未執行任何其它的內部 Flash 操作;

  2. 將 FLASH_CR 寄存器中的 “激活編程寄存器位 PG” 置 1;

  3. 向指定的 FLASH 存儲器地址執行數據寫入操作,每次只能以 16 位的方式寫入;

  4. 等待 BSY 位被清零時,表示寫入完成。

3.2 寫入函數

/* STM32大容量產品每頁大小2KByte,中、小容量產品每頁大小1KByte */

#if defined (STM32F10X_HD) || defined (STM32F10X_HD_VL) || defined (STM32F10X_CL) || defined (STM32F10X_XL)

  #define FLASH_PAGE_SIZE       ((uint16_t)0x800)   // 2048

#else

  #define FLASH_PAGE_SIZE       ((uint16_t)0x400)   // 1024

#endif


#define WRITE_START_ADDR        ((uint32_t)0x08008000)

#define WRITE_END_ADDR          ((uint32_t)0x0800C000)


/**

 @brief 內部Flash寫入

 @param address -[in] 寫入的地址

 @param pData -[in&out] 指向需要操作的數據

 @param dataLen -[in] 數據長度

 @return true - 成功;false - 失敗

*/

bool Internal_WriteFlash(uint32_t addrStart, uint32_t *pData, uint32_t dataLen)

{

    uint32_t i = 0;

    uint32_t eraseCounter = 0x00;                                                               // 記錄要擦除多少頁

    uint32_t address = 0x00;                                                                    // 記錄寫入的地址

    uint32_t numberOfPage = 0x00;                                                               // 記錄寫入多少頁

    FLASH_Status flashStatus = FLASH_COMPLETE;                                                  // 記錄每次擦除的結果



    address = addrStart;



    FLASH_Unlock();                                                                             // 解鎖

    numberOfPage = (WRITE_END_ADDR - address) / FLASH_PAGE_SIZE;                                // 計算要擦除多少頁

    FLASH_ClearFlag(FLASH_FLAG_BSY | FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);  // 清除所有標志



    // 按頁擦除

    for(eraseCounter = 0; (eraseCounter < numberOfPage) && (flashStatus == FLASH_COMPLETE); eraseCounter++)

    {

        flashStatus = FLASH_ErasePage(address + (FLASH_PAGE_SIZE * eraseCounter));

    }



    for(i = 0; (i < dataLen)&&(flashStatus == FLASH_COMPLETE); i++)

    {

        flashStatus = FLASH_ProgramWord(address, pData[i]);                                     // 寫入一個字(32位)的數據入指定地址

        address = address + 4;                                                                  // 地址偏移4個字節

    }



    FLASH_Lock();                                                                               // 重新上鎖



    if(flashStatus == FLASH_COMPLETE)

    {

        return true;

    }

    return false;

}


四、讀取Flash

4.1 讀取函數

/**

 @brief 內部Flash讀取

 @param address -[in] 讀取的地址

 @param pData -[in&out] 指向需要操作的數據

 @param dataLen -[in] 數據長度

 @return true - 成功;false - 失敗

*/

bool Internal_ReadFlash(uint32_t addrStart, uint32_t *pData, uint32_t dataLen)

{

    uint32_t i = 0;

    uint32_t address = 0x00;



    address = addrStart;



    for(i = 0; i < dataLen; i++)

    {

        pData[i] = (*(__IO uint32_t*) address);                                                 // 讀指定地址的一個字的數據

        address += 4;                                                                           // 地址偏移4個字節

    }



    return true;

}


五、舉例

int main(void)

{

    u32 in_data[5]={11,22,33,44,55};//要寫入的數據

    u32 out_data[5];//讀存放

    int i;

    u8 STATUS=0;

    USART1_Config();//串口1配置

    GPIO_Configuration();//GPIO配置,用于點亮led

    STATUS=Internal_WriteFlash(0x08001800,in_data,5);

    Delay(0x02FFFF);

    if(STATUS)

    {

            GPIO_SetBits(GPIOD, GPIO_Pin_13);//點亮led1

            Internal_ReadFlash(0x08001800,out_data,5);

            printf('rn The Five Data Is : rn');

            for(i=0;i<5;i++)

            {

                    printf('r %d r',out_data[i]);

            }

    }

    while(1);

}
