STM32CubeMX學習筆記(51)——讀寫內部Flash

發布者:VelvetWhisper最新更新時間:2025-02-11 來源: jianshu關鍵字:STM32CubeMX  讀寫  內部Flash 手機看文章 掃描二維碼
隨時隨地手機看文章

一、簡介

在STM32芯片內部有一個 FLASH 存儲器,它主要用于存儲代碼,我們?cè)陔娔X上編寫好應用程序后,使用下載器把編譯后的代碼文件燒錄到該內部 FLASH 中,由于 FLASH 存儲器的內容在掉電后不會丟失,芯片重新上電復位后,內核可從內部 FLASH 中加載代碼并運行。

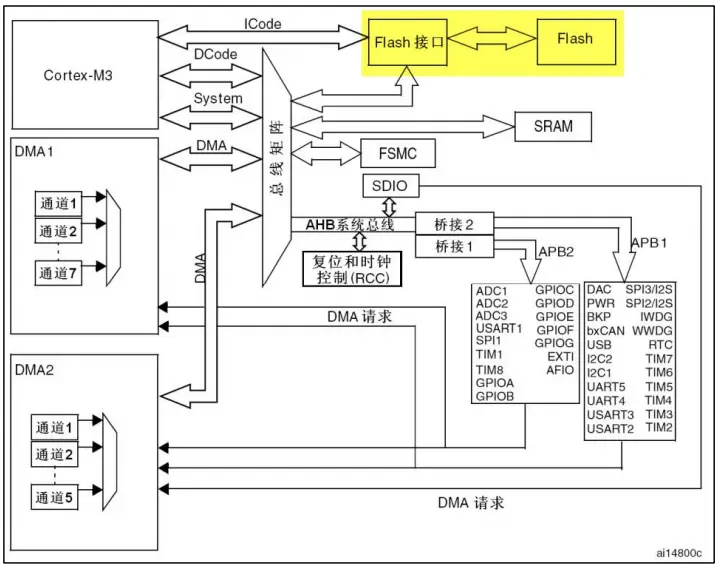

STM32 的內部 FLASH 包含主存儲器、系統存儲器以及選項字節區域,它們的地址分布及大小見下表


  • 主存儲器

一般我們說 STM32 內部 FLASH 的時候,都是指這個主存儲器區域,它是存儲用戶應用程序的空間,芯片型號說明中的 256K FLASH、512K FLASH 都是指這個區域的大小。

主存儲器分為 256 頁,每頁大小為 2KB,共 512KB。這個分頁的概念,實質就是 FLASH 存儲器的扇區,與其它 FLASH 一樣,在寫入數據前,要先按頁(扇區)擦除。

注意上表中的主存儲器是本實驗板使用的 STM32VET6 型號芯片的參數,即 STM32F1 大容量產品。若使用超大容量、中容量或小容量產品,它們主存儲器的頁數量、頁大小均有不同,使用的時候要注意區分。
主存儲器是以頁為單位劃分的。stm32根據FLASH主存儲塊容量、頁面的不同,系統存儲器的不同,分為小容量、中容量、大容量、互聯型,共四類產品。

  • 小容量產品:主存儲塊1-32KB,     每頁1KB。系統存儲器2KB

  • 中容量產品:主存儲塊64-128KB,   每頁1KB。系統存儲器2KB

  • 大容量產品:主存儲塊256KB以上,  每頁2KB。系統存儲器2KB

  • 互聯型產品:主存儲塊256KB以上,  每頁2KB。系統存儲器18KB

  • 系統存儲區

系統存儲區是用戶不能訪問的區域,它在芯片出廠時已經固化了啟動代碼,它負責實現串口、USB 以及 CAN 等 ISP 燒錄功能。

  • 選項字節

選項字節用于配置 FLASH 的讀寫保護、待機/停機復位、軟件/硬件看門狗等功能,這部分共 16 字節。可以通過修改 FLASH 的選項控制寄存器修改。

二、新建工程

1. 打開 STM32CubeMX 軟件,點擊“新建工程”

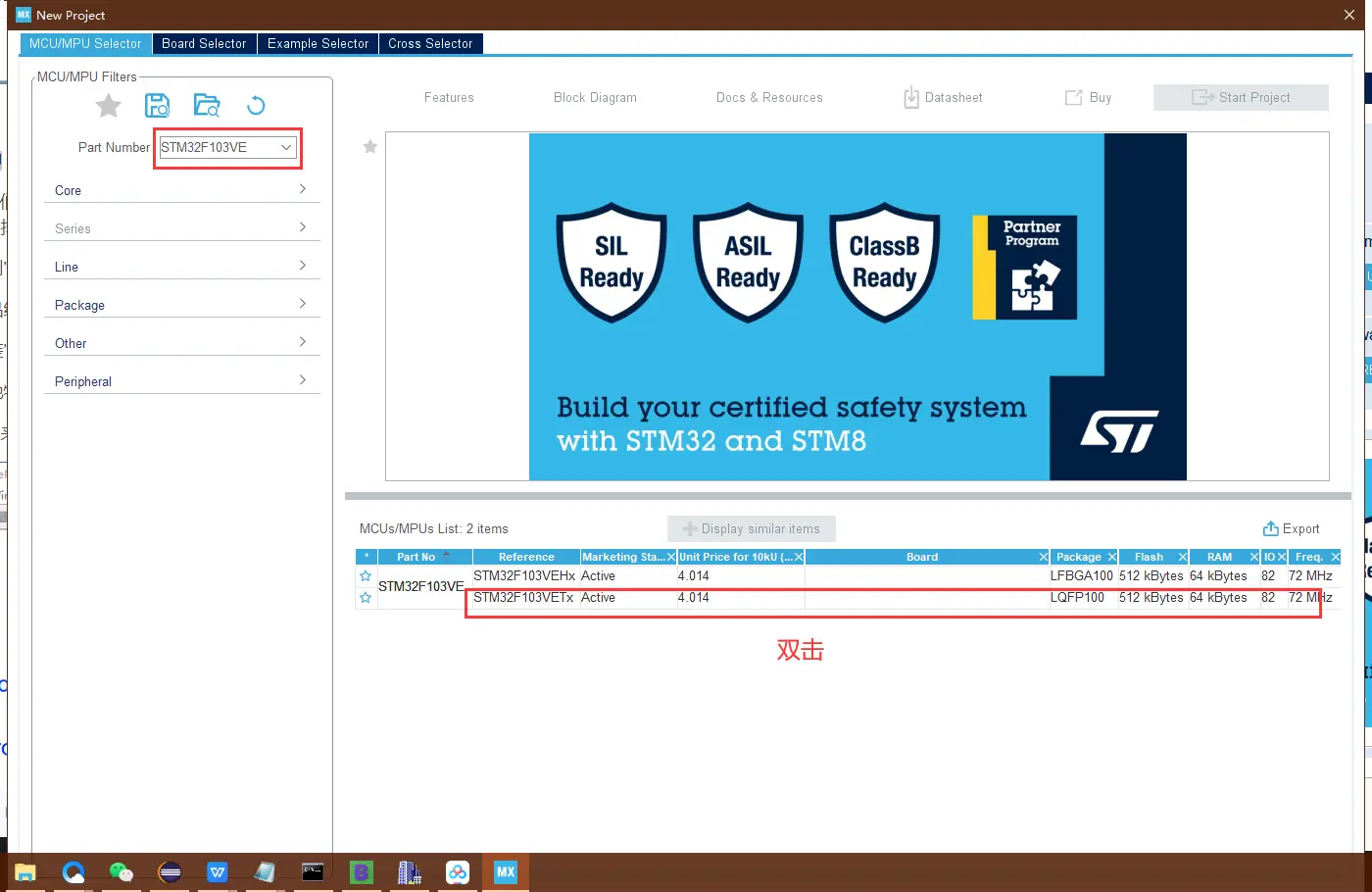

2. 選擇 MCU 和封裝


3. 配置時鐘

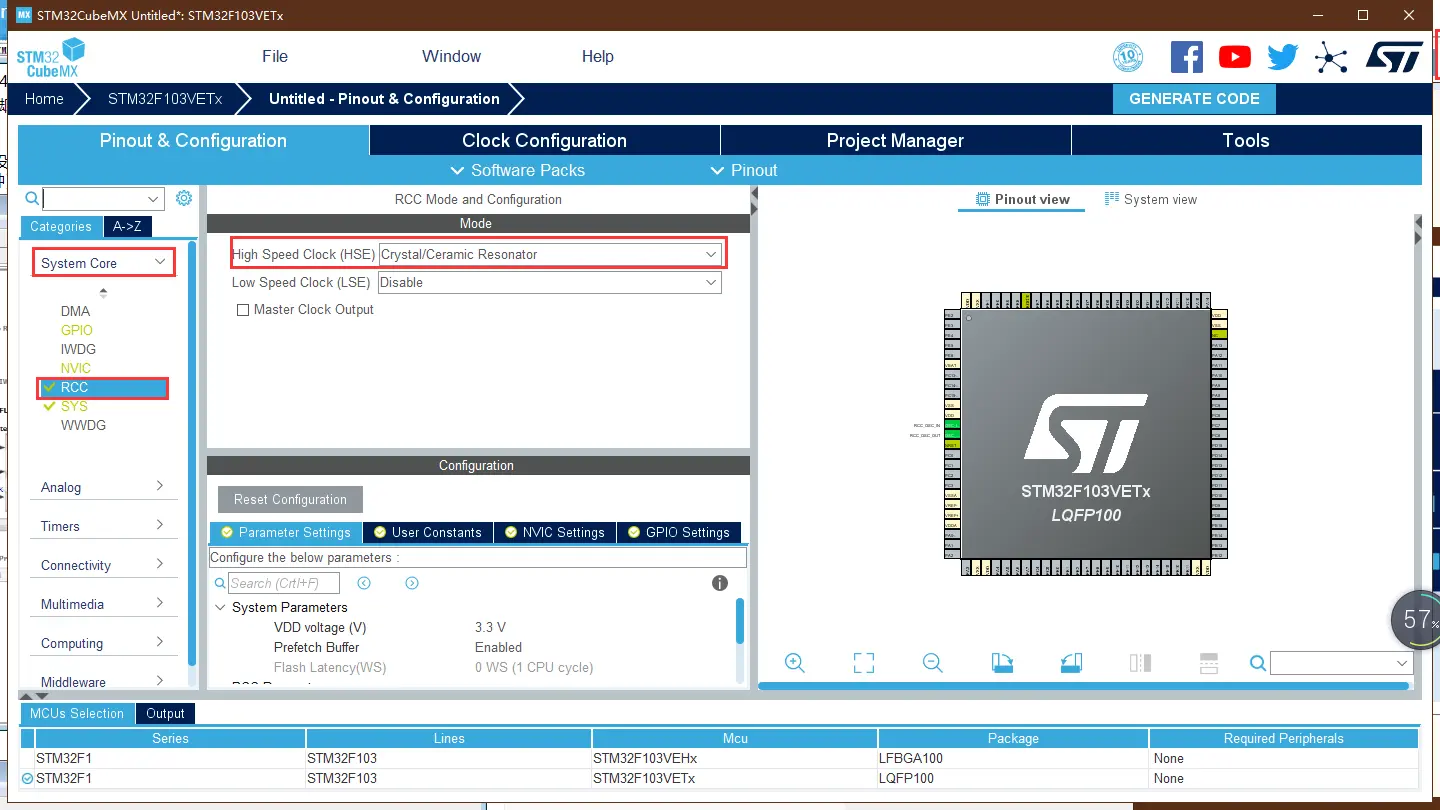

RCC 設置,選擇 HSE(外部高速時鐘) 為 Crystal/Ceramic Resonator(晶振/陶瓷諧振器)

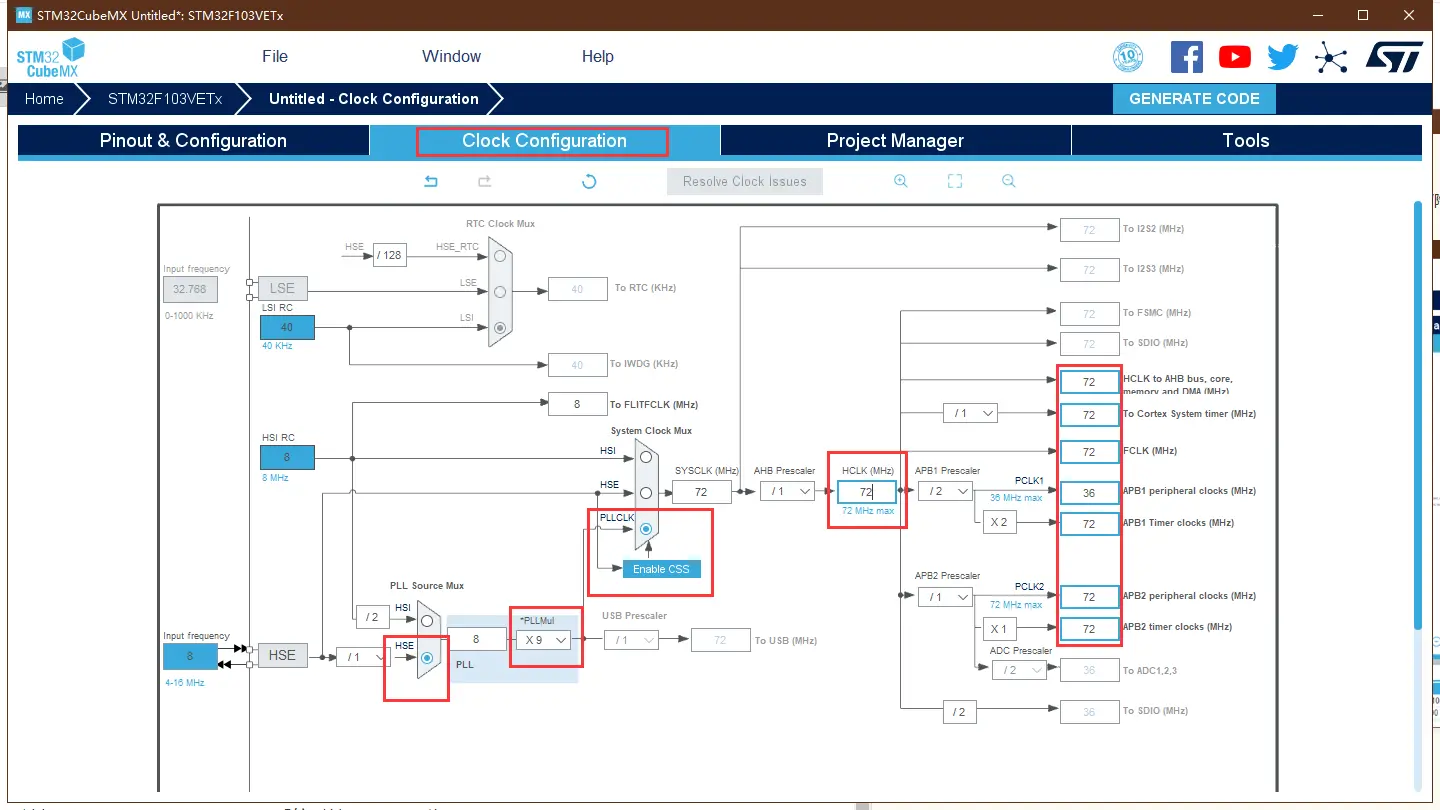

選擇 Clock Configuration,配置系統時鐘 SYSCLK 為 72MHz
修改 HCLK 的值為 72 后,輸入回車,軟件會自動修改所有配置


4. 配置調試模式
非常重要的一步,否則會造成第一次燒錄程序后續無法識別調試器
SYS 設置,選擇 Debug 為 Serial Wire


三、添加串口打印

串口打印功能查看 STM32CubeMX學習筆記(6)——USART串口使用

四、生成代碼

輸入項目名和項目路徑


選擇應用的 IDE 開發環境 MDK-ARM V5


每個外設生成獨立的 ’.c/.h’ 文件
不勾:所有初始化代碼都生成在 main.c
勾選:初始化代碼生成在對應的外設文件。 如 GPIO 初始化代碼生成在 gpio.c 中。


點擊 GENERATE CODE 生成代碼


五、查看工程的空間分布

由于內部 FLASH 本身存儲有程序數據,若不是有意刪除某段程序代碼,一般不應修改程序空間的內容,所以在使用內部 FLASH 存儲其它數據前需要了解哪一些空間已經寫入了程序代碼,存儲了程序代碼的扇區都不應作任何修改。通過查詢應用程序編譯時產生
的“*.map”后綴文件,可以了解程序存儲到了哪些區域。


打開 map 文件后,查看文件最后部分的區域,可以看到一段以 “Memory Map of the image” 開頭的記錄(若找不到可用查找功能定位)


觀察表中的最后一項,它的基地址是 0x0800175c,大小為 0x00000020,可知它占用的
最高的地址空間為 0x0800177c,跟執行區域的最高地址 0x0000177c 一樣,但它們比加載
區域說明中的最高地址 0x80017a8 要小,所以我們以加載區域的大小為準。對比表 45-1 的
內部 FLASH 頁地址分布表,可知僅使用頁 0 至頁 2 就可以完全存儲本應用程序,所以從頁
3(地址 0x08001800)后的存儲空間都可以作其它用途,使用這些存儲空間時不會篡改應用程
序空間的數據。


六、官方HAL庫Flash操作常見函數

//源文件: stm32f1xx_hal_flash.c和stm32f1xx_hal_flash_ex.c

HAL_FLASH_Unlock(void); //解鎖函數

HAL_FLASH_Lock(void);   //鎖定函數

HAL_FLASH_Program(uint32_t TypeProgram, uint32_t Address, uint64_t Data);   //寫操作函數

HAL_FLASHEx_Erase(FLASH_EraseInitTypeDef *pEraseInit, uint32_t *SectorError);   //擦除函數

HAL_FLASH_WaitForLastOperation(uint32_t Timeout);   //等待操作完成函數


HAL庫中定義了一個Flash初始化結構體,如下:

/**

  * @brief  FLASH Erase structure definition

  */

typedef struct

{

  uint32_t TypeErase;   /*!< Mass erase or page erase.

                             This parameter can be a value of @ref FLASH_Type_Erase */

  uint32_t Banks;       /*!< Select bank to erase.

                             This parameter must be a value of @ref FLASH_Banks

                             (FLASH_BANK_BOTH should be used only for mass erase) */

  uint32_t Page;        /*!< Initial Flash page to erase when page erase is disabled

                             This parameter must be a value between 0 and (max number of pages in the bank - 1)

                             (eg : 255 for 1MB dual bank) */

  uint32_t NbPages;     /*!< Number of pages to be erased.

                             This parameter must be a value between 1 and (max number of pages in the bank - value of initial page)*/

} FLASH_EraseInitTypeDef;


七、讀取Flash

7.1 讀取函數

/* FLASH大?。?a href="http://m.womende.cn/zhuanti/ez9aD4" style="color:#4595e6;" target="_blank">STM32F103VET6:256K */

#define STM32FLASH_SIZE         0x00040000UL

/* FLASH起始地址 */

#define STM32FLASH_BASE         FLASH_BASE

/* FLASH結束地址 */

#define STM32FLASH_END          (STM32FLASH_BASE | STM32FLASH_SIZE)

/* FLASH頁大?。?K */

#define STM32FLASH_PAGE_SIZE    FLASH_PAGE_SIZE

/* FLASH總頁數 */

#define STM32FLASH_PAGE_NUM     (STM32FLASH_SIZE / STM32FLASH_PAGE_SIZE)


#define WRITE_START_ADDR        ((uint32_t)0x08008000)

#define WRITE_END_ADDR          ((uint32_t)0x0800C000)


/**

 @brief 內部Flash讀取

 @param address -[in] 讀取的地址

 @param pData -[out] 指向需要操作的數據

 @param dataLen -[in] 數據長度

 @return 讀出成功的字節數

*/

uint32_t Internal_ReadFlash(uint32_t addrStart, void *pData, uint32_t dataLen)

{

    uint32_t nread = dataLen;

    uint8_t *pBuffer = (uint8_t *)pData;

    const uint8_t *pAddr = (const uint8_t *)addrStart;


    if(!pData || addrStart < STM32FLASH_BASE || addrStart > STM32FLASH_END)

    {

        return 0;

    }


    while(nread >= sizeof(uint32_t) && (((uint32_t)pAddr) <= (STM32FLASH_END - 4)))

    {

        *(uint32_t *)pBuffer = *(uint32_t *)pAddr;

        pBuffer += sizeof(uint32_t);

        pAddr += sizeof(uint32_t);

        nread -= sizeof(uint32_t);

    }


    while(nread && (((uint32_t)pAddr) < STM32FLASH_END))

    {

        *pBuffer++ = *pAddr++;

        nread--;

    }


    return dataLen - nread;

}


8、寫入Flash

8.1 寫入過程

8.1.1 解鎖

由于內部 FLASH 空間主要存儲的是應用程序,是非常關鍵的數據,為了防止誤操作修改了這些內容,芯片復位后默認會給控制寄存器 FLASH_CR 上鎖,這個時候不允許設置 FLASH 的控制寄存器,從而不能修改 FLASH 中的內容。

所以對 FLASH 寫入數據前,需要先給它解鎖。解鎖的操作步驟如下:

  1. 往 FPEC 鍵寄存器 FLASH_KEYR 中寫入 KEY1 = 0x45670123

  2. 再往 FPEC 鍵寄存器 FLASH_KEYR 中寫入 KEY2 = 0xCDEF89AB

8.1.2 頁擦除

在寫入新的數據前,需要先擦除存儲區域,STM32 提供了頁(扇區)擦除指令和整個 FLASH 擦除(批量擦除)的指令,批量擦除指令僅針對主存儲區。
頁擦除的過程如下:

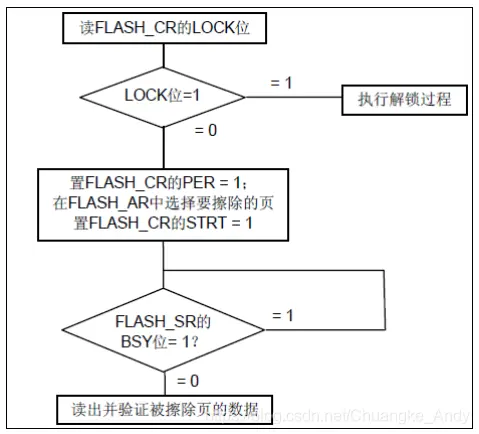

  1. 檢查 FLASH_SR 寄存器中的“忙碌寄存器位 BSY”,以確認當前未執行任何 Flash 操作;

  2. 在 FLASH_CR 寄存器中,將“激活頁擦除寄存器位 PER ”置 1;

  3. 用 FLASH_AR 寄存器選擇要擦除的頁;

  4. 將 FLASH_CR 寄存器中的“開始擦除寄存器位 STRT ”置 1,開始擦除;

  5. 等待 BSY 位被清零時,表示擦除完成。

/**

 @brief 內部Flash頁擦除

 @param pageAddress -[in] 擦除的起始地址

 @param nbPages -[in] 擦除頁數

 @return 0 - 成功;-1 - 失敗

*/

int Internal_ErasePage(uint32_t pageAddress, uint32_t nbPages)

{

    uint32_t pageError = 0;

    FLASH_EraseInitTypeDef eraseInit;

    eraseInit.TypeErase = FLASH_TYPEERASE_PAGES;

    eraseInit.PageAddress = pageAddress;

    eraseInit.Banks = FLASH_BANK_1;

    eraseInit.NbPages = 1;

    if(HAL_FLASHEx_Erase(&eraseInit, &pageError) != HAL_OK)

    {

        return -1;

    }

    return 0;

}


8.1.3 寫入數據

擦除完畢后即可寫入數據,寫入數據的過程并不是僅僅使用指針向地址賦值,賦值前還需要配置一系列的寄存器,步驟如下:

  1. 檢查 FLASH_SR 中的 BSY 位,以確認當前未執行任何其它的內部 Flash 操作;

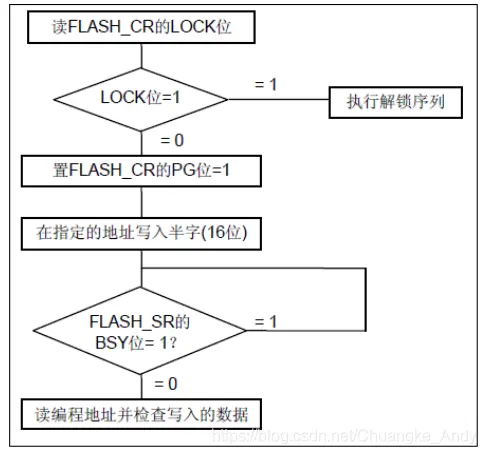

  2. 將 FLASH_CR 寄存器中的 “激活編程寄存器位 PG” 置 1;

  3. 向指定的 FLASH 存儲器地址執行數據寫入操作,每次只能以 16 位的方式寫入;

  4. 等待 BSY 位被清零時,表示寫入完成。


8.2 寫入函數

/**

 @brief 內部Flash寫入

 @param address -[in] 寫入的地址

 @param pData -[in] 指向需要操作的數據

 @param dataLen -[in] 數據長度

 @return 實際寫入的數據量,單位:字節

*/

uint32_t Internal_WriteFlash(uint32_t addrStart, const uint16_t *pData, uint32_t dataLen)

{

    uint32_t i = 0;

    uint32_t pagepos = 0;         // 頁位置

    uint32_t pageoff = 0;         // 頁內偏移地址

    uint32_t pagefre = 0;         // 頁內空余空間

    uint32_t offset = 0;          // Address在FLASH中的偏移

    uint32_t nwrite = dataLen;    // 記錄剩余要寫入的數據量

    const uint16_t *pBuffer = (const uint16_t *)pData;



    /* 非法地址 */

    if(addrStart < STM32FLASH_BASE || addrStart > (STM32FLASH_END - 2) || dataLen == 0 || pData == NULL)

    {

        return 0;

    }



    /* 解鎖FLASH */

    HAL_FLASH_Unlock();


    /* 計算偏移地址 */

    offset = addrStart - STM32FLASH_BASE;

    /* 計算當前頁位置 */

    pagepos = offset / STM32FLASH_PAGE_SIZE;

    /* 計算要寫數據的起始地址在當前頁內的偏移地址 */

    pageoff = ((offset % STM32FLASH_PAGE_SIZE) >> 1);

    /* 計算當前頁內空余空間 */

    pagefre = ((STM32FLASH_PAGE_SIZE >> 1) - pageoff);

    /* 要寫入的數據量低于當前頁空余量 */

    if(nwrite <= pagefre)

    {

        pagefre = nwrite;

    }



    while(nwrite != 0)

    {

        /* 檢查是否超頁 */

        if(pagepos >= STM32FLASH_PAGE_NUM)

        {

            break;

        }


        /* 讀取一頁 */

        Internal_ReadFlash(STM32FLASH_BASE + pagepos * STM32FLASH_PAGE_SIZE, FlashBuffer, STM32FLASH_PAGE_SIZE);


        /* 檢查是否需要擦除 */

        for(i = 0; i < pagefre; i++)

        {

            if(*(FlashBuffer + pageoff + i) != 0xFFFF) /* FLASH擦出后默認內容全為0xFF */

            {

                break;

            }

        }


        if(i < pagefre)

        {

            uint32_t count = 0;

            uint32_t index = 0;

            uint32_t PageError = 0;

            FLASH_EraseInitTypeDef pEraseInit;


            /* 擦除一頁 */

            pEraseInit.TypeErase = FLASH_TYPEERASE_PAGES;

            pEraseInit.PageAddress = STM32FLASH_BASE + pagepos * STM32FLASH_PAGE_SIZE;

            pEraseInit.Banks = FLASH_BANK_1;

            pEraseInit.NbPages = 1;

            if(HAL_FLASHEx_Erase(&pEraseInit, &PageError) != HAL_OK)

[1] [2]
