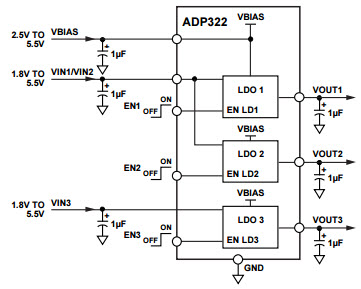

ADP322 三路、200mA、低噪聲、高 PSRR 穩壓器的典型應用

使用 Analog Devices 的 ADP322ACPZ 的參考設計

設計簡介

ADP322 三路、200mA、低噪聲、高 PSRR 穩壓器的典型應用。 ADP322/ADP323 200 mA 三路輸出 LDO 結合了高 PSRR、低噪聲、低靜態電流和低壓差電壓，可延長便攜式設備的電池壽命，非常適合對性能和電路板空間要求嚴格的無線應用

說明

Typical Application for ADP322 Triple, 200mA, Low Noise, High PSRR Voltage Regulator. The ADP322/ADP323 200 mA triple output LDOs combine high PSRR, low noise, low quiescent current and low dropout voltage to extend the battery life of portable devices and are ideally suited for wireless applications with demanding performance and board space requirements

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

295973155956458adp322_323

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP322ACPZ-145-R7	Linear Regulators	LDO Regulator Pos 3.3V2.5V1.2V 0.2A/0.2A/0.2A 16-Pin LFCSP EP T/R	點擊下載
ADP322ACPZ-155-R7	Linear Regulators	LDO Regulator Pos 3.3V1.8V1.5V 0.2A/0.2A/0.2A 16-Pin LFCSP EP T/R	點擊下載
ADP322ACPZ-165-R7	Linear Regulators	LDO Regulator Pos 3.3V1.8V1.2V 0.2A/0.2A/0.2A 16-Pin LFCSP EP T/R	點擊下載
ADP322ACPZ-175-R7	Linear Regulators	LDO Regulator Pos 2.8V1.8V1.2V 0.2A/0.2A/0.2A 16-Pin LFCSP EP T/R	點擊下載
ADP322ACPZ-135-R7	Linear Regulators	LDO Regulator Pos 3.3V2.5V1.8V 0.2A/0.2A/0.2A 16-Pin LFCSP EP T/R	點擊下載
ADP322ACPZ-115-R7	Linear Regulators	LDO Regulator Pos 3.3V2.8V1.8V 0.2A/0.2A/0.2A 16-Pin LFCSP EP T/R	點擊下載
ADP322ACPZ-189-R7	Linear Regulators	LDO Regulator Pos 2.5V1.8V1.2V 0.2A/0.2A/0.2A 16-Pin LFCSP EP T/R	點擊下載
