一、簡介

Mac 上基于VSC 的PlatformIO IDE插件

PlatformIO IDE

嵌入式C / C ++開發的新一代工具集
詳細介紹

特點

• 開源（重點：Apache 2.0許可，可商用，可私人使用）

• 跨平臺且無需其他軟件

• 靜態代碼分析和遠程調試

• 多平臺多架構構建系統

• 固件文件資源管理器和內存檢查

平臺

Atmel AVR，Atmel SAM，Espressif 32，Espressif 8266，F(xiàn)reescale Kinetis，Infineon XMC，Intel ARC32，Intel MCS-51（8051），Kendryte K210，Lattice iCE40，Maxim 32，Microchip PIC32，Nordic nRF51，Nordic nRF52，NXP LPC，RISC-V，三星ARTIK，Silicon Labs EFM32，ST STM32，ST STM8，Teensy，TI MSP430，TI Tiva，WIZNet W7500

框架

Arduino，ARTIK SDK，CMSIS，ESP-IDF，ESP8266 RTOS SDK，F(xiàn)reedom E SDK，Kendryte Standalone SDK，Kendryte FreeRTOS SDK，libOpenCM3，mbed，PULP OS，Pumbaa，Simba，SPL，STM32Cube，Tizen RT，WiringPi

二、使用

設備

• macOS Catalina

• VSCode

• ST-LINK V2 仿真器

• STM32F103C8T6核心板

步驟

（一）打開VSC 下載PlatformIO IDE
注：下載時間有點長

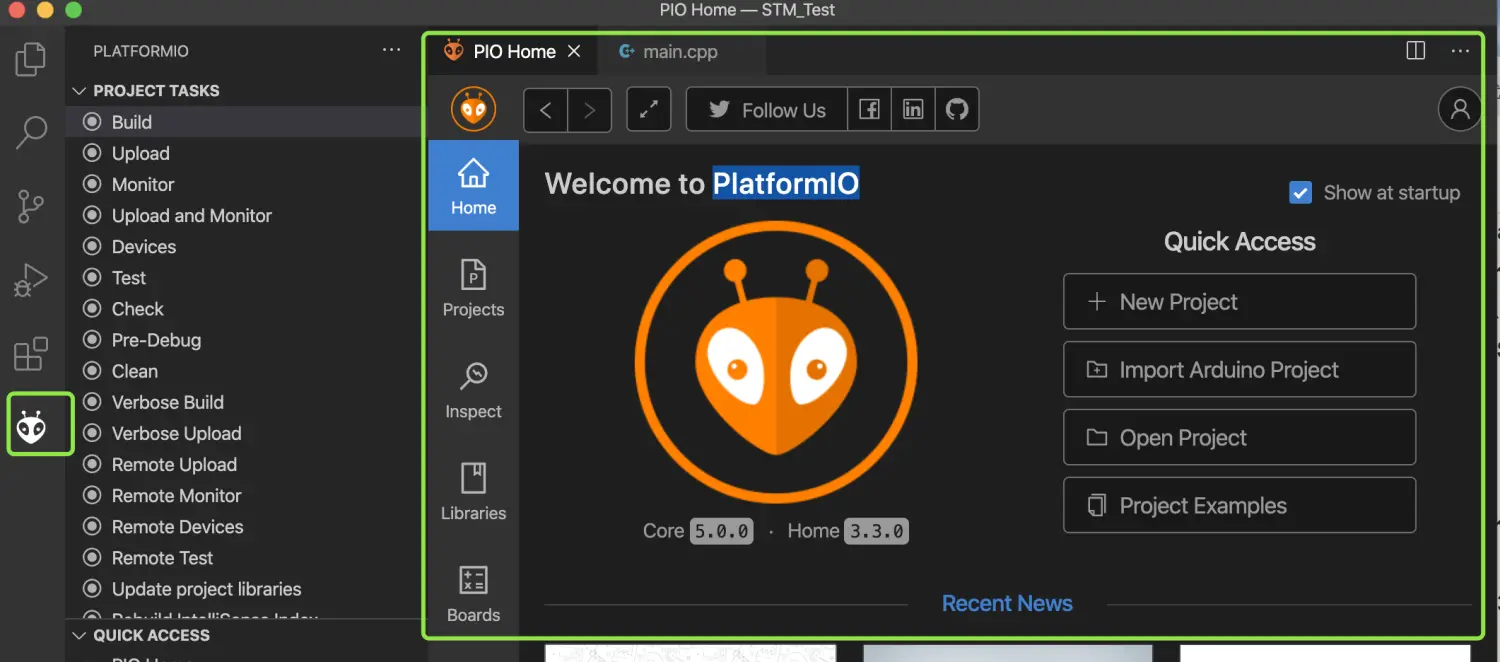

下載完成后重啟VSC，出現下圖則成功

PlatformIO IDE

（二）新建工程

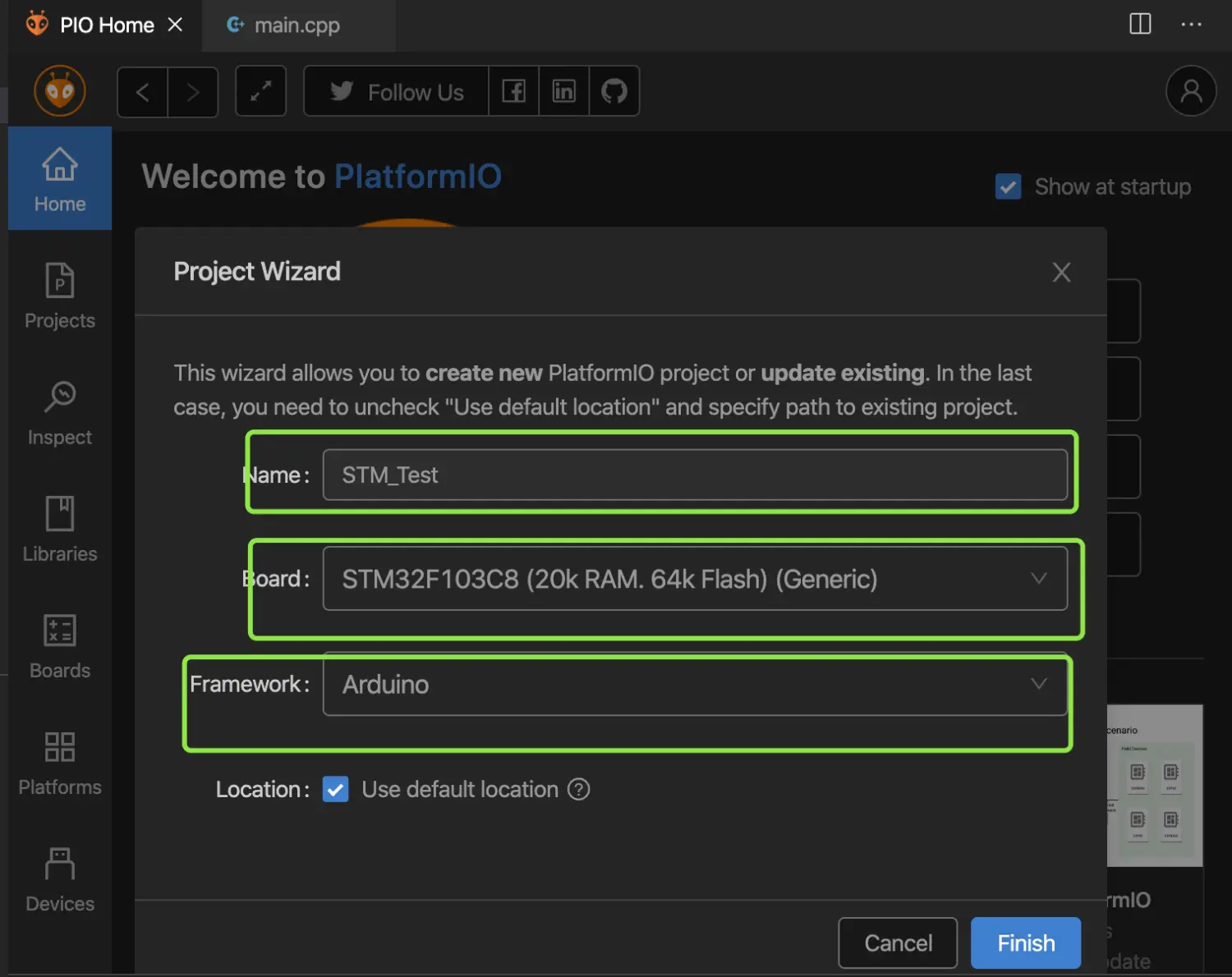

點擊New Project 新建一個STM_Test 工程 ，型號選擇自己的，選擇支持的框架，點擊finish，需要花費較長時間，可以去玩下小游戲

新建工程

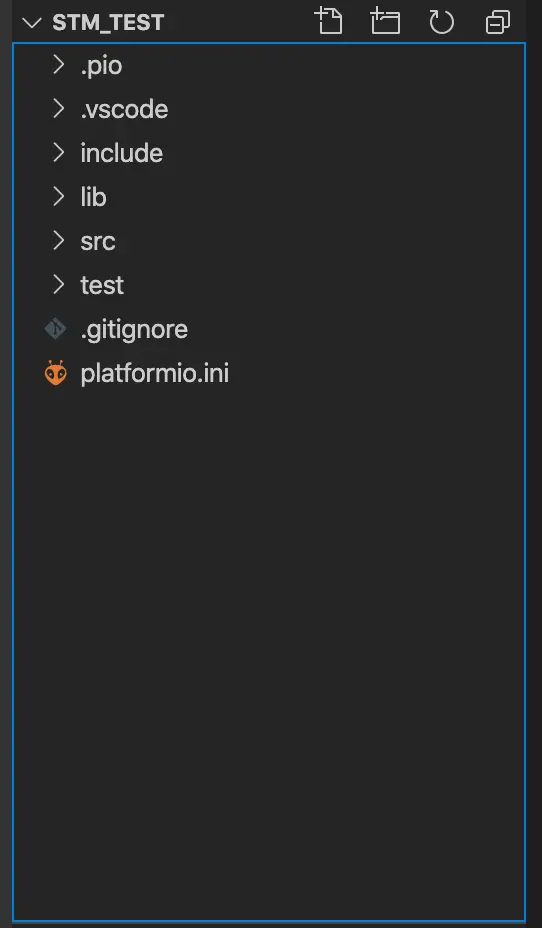

新建成功目錄

（三）修改代碼編譯
src/main.cpp 文件

#include

// 定義 LED 驅動管腳

#define LED PC13

// Arduino 框架 setup 方法

void setup()

{

  // put your setup code here, to run once:

  pinMode(LED, OUTPUT);

}

// Arduino 框架 loop 循環

void loop()

{

  // put your main code here, to run repeatedly:

  // 讓 LED 點亮 100ms，熄滅 100ms，循環閃爍。

  digitalWrite(LED, LOW);

  delay(1000);

  digitalWrite(LED, HIGH);

  delay(1000);

  Serial.println('Hello world!');

}

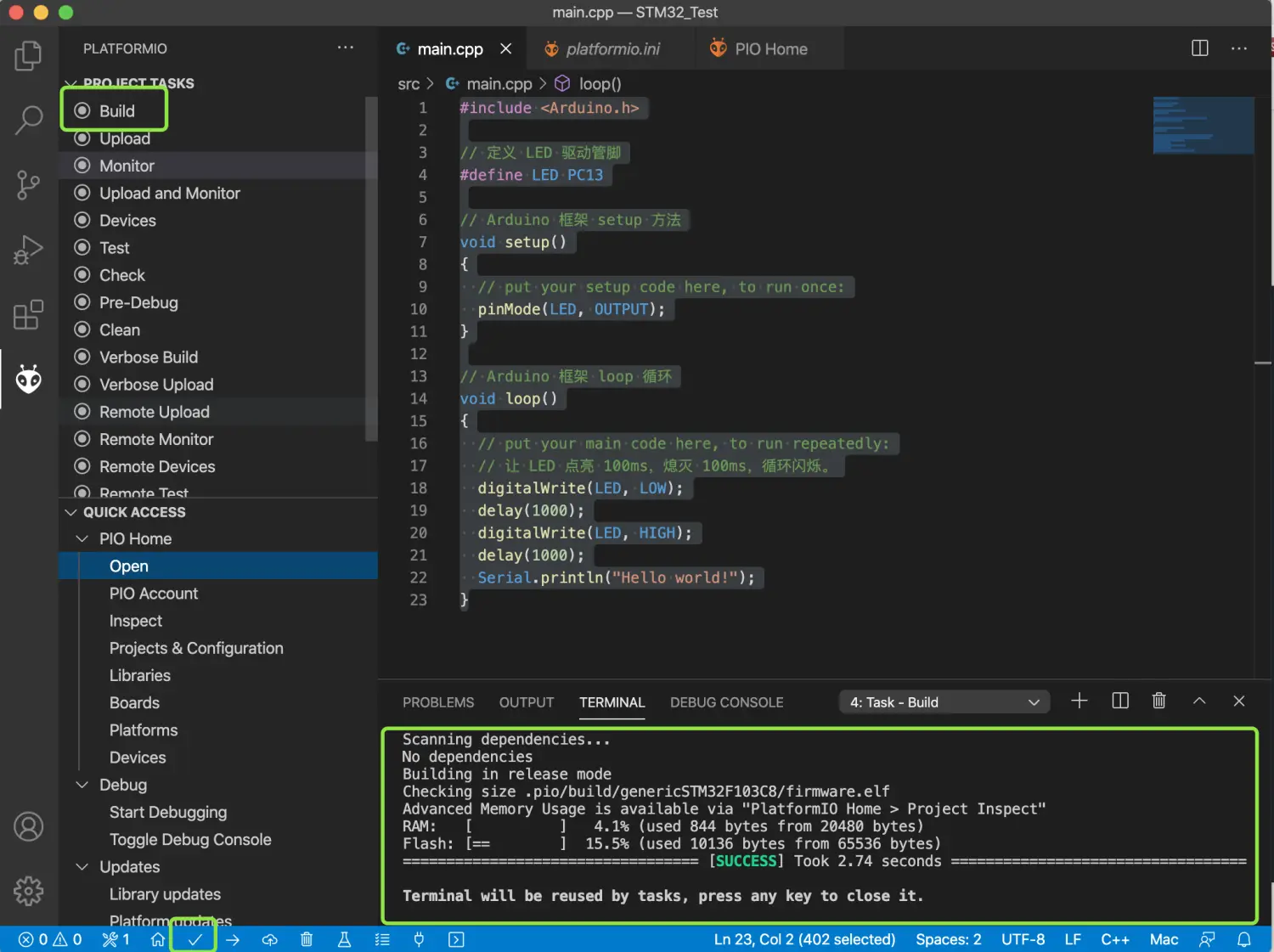

點擊編譯，build或者左下對號，結果SUCCESS則編譯成功

編譯

（四）接線，上傳
ST-LINK V2 和 STM32F103C8T6 根據標識異議連接就可以，MAC 驅動自帶，點擊Upload 或下方的右箭頭

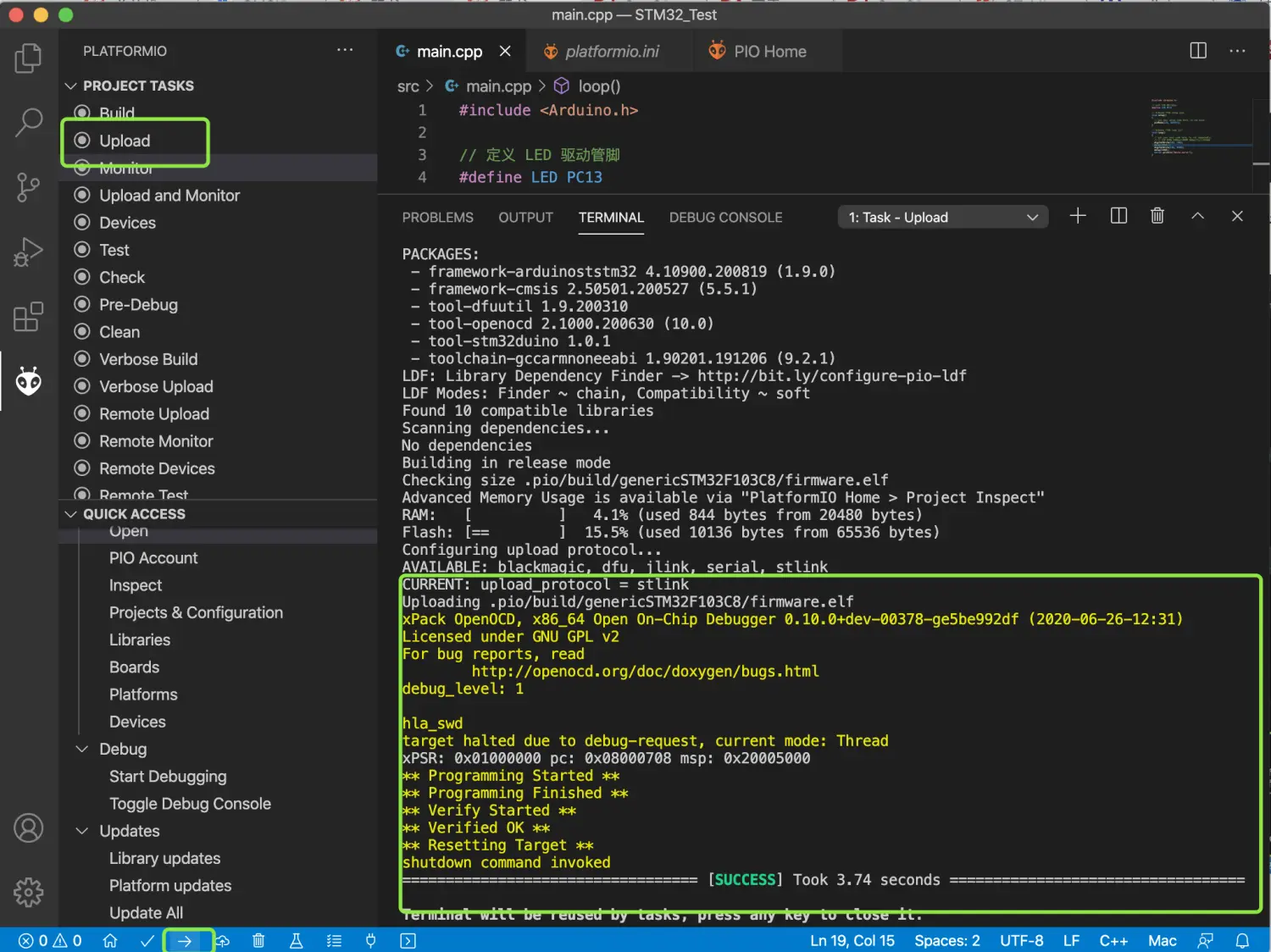

上傳結果
