ADL5387-EVALZ，基于 ADL5387 30 MHz 至 2 GHz 正交解調器的評估板

使用 Analog Devices 的 ADL5387 的參考設計

設計簡介

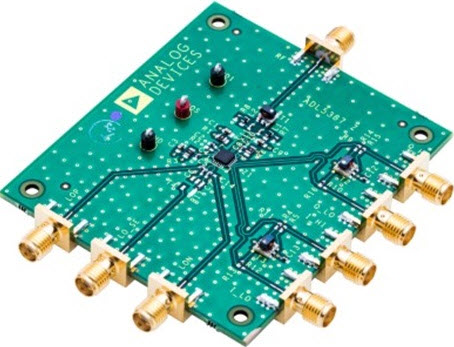

ADL5387-EVALZ 評估板是一款完全填充的 4 層、基于 FR4 的評估板，旨在輕松評估 ADL5387 的所有功能。該評估板集成了可通過的變壓器，以允許單端或差分基帶 I 和 Q 輸出，并且評估板僅需要 4.75 至 5.25 V 范圍內的單電源

ADL5387-EVALZ, Evaluation Board is a fully populated, 4-layer, FR4-based, designed to allow easy evaluation of all of the features of the ADL5387. The evaluation board integrates by passable transformers to allow single ended or differential baseband I and Q outputs and the evaluation board requires only a single supply within the range of 4.75 to 5.25 V

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADL5387ACPZ-WP	Mod and Demod	Quadrature Dmod 240MHz 24-Pin LFCSP EP Tray	點擊下載
ADL5387ACPZ-R7	Mod and Demod	Quadrature Dmod 240MHz 24-Pin LFCSP EP T/R	點擊下載
