隨著邊緣AI的大火，Tiny ML和NPU MCU也跟著火了起來。早在2022年，ST就曾宣布，STM32N6將成為ST首個加入NPU的產品，很多工程師也對這一產品翹首以盼。

在STM32峰會上，STM32N6正式亮相?！拔覀儗τ赟TM32N6的定義是首款具有 AI 加速能力的高性能的STM32 MCU?！痹谌涨暗腟TM32媒體溝通會上，意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 微控制器產品市場經理丁曉磊 (Lisa DING）如是說。

有史以來功能最強大的STM32系列

“STM32N6是目前為止所有STM32芯片中性能最強的產品?！倍岳谠跁h上這樣介紹到。從STM32家族中來看，STM32N6定位“高性能”。STM32N6分為兩個系列，擁有六種封裝形式。兩個系列有著相同的基因，定位都是高性能，不同在于一個定位AI系列（帶NPU），一個定位通用系列（不帶NPU）。

事實上，就有用戶問過丁曉磊一個非常直白的問題——“與STM32高性能MCU STM32H7相比，內置Neural-Art Accelerator的STM32N6會有很大的性能提高嗎？”答案是肯定的，與H7相比，N6的AI 處理性能會有600倍的提高。目前，在全球已經有50多家早期客戶在用STM32N6做產品的開發和設計。

“大家知道，能力的強弱跟功耗的強弱一般來說是成一個正比，但是，STM32N6就極好地實現了最優化（兩全其美）的效果：用相對最低的功耗實現最高的性能?！倍岳谶@樣強調道。

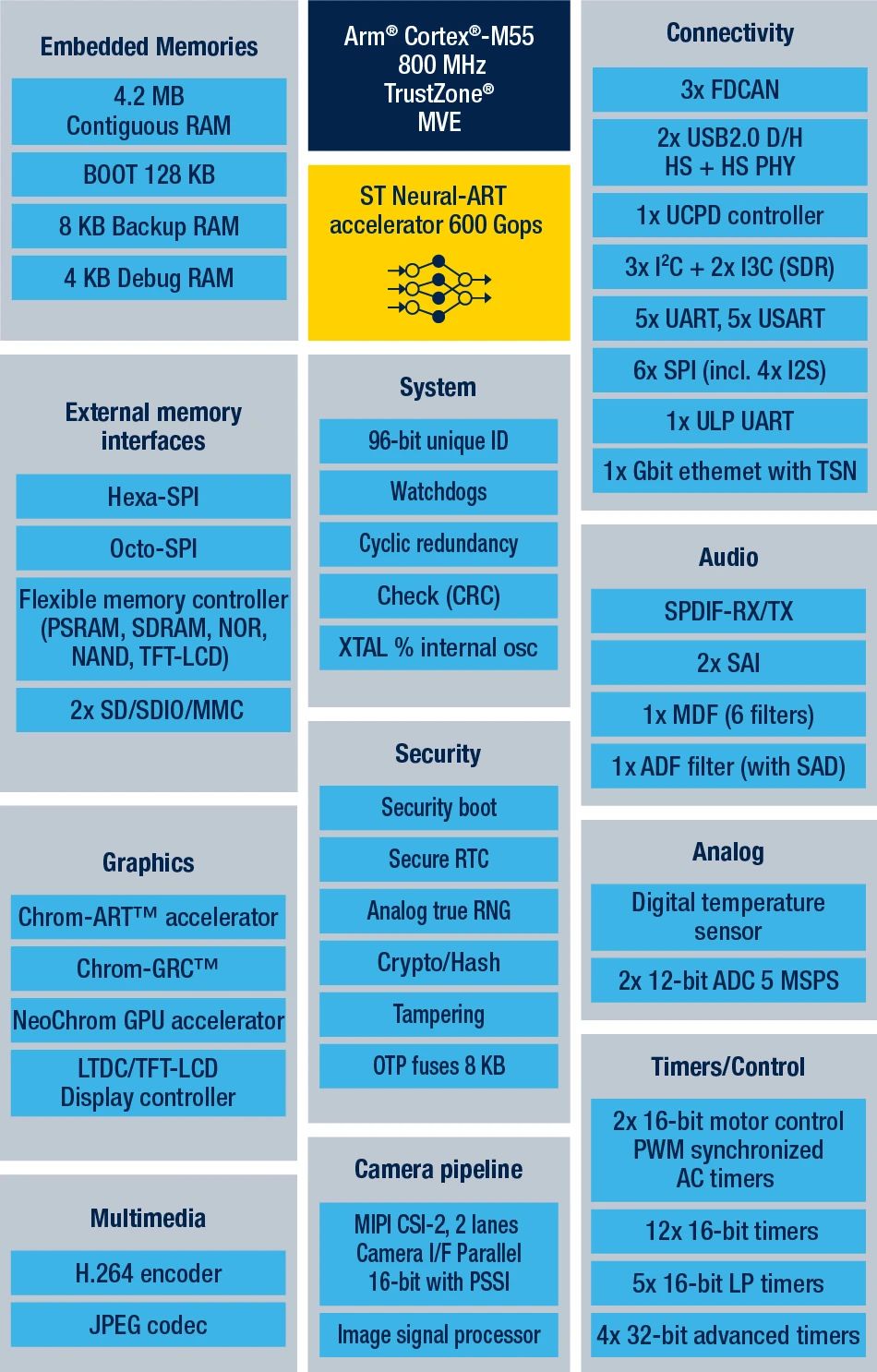

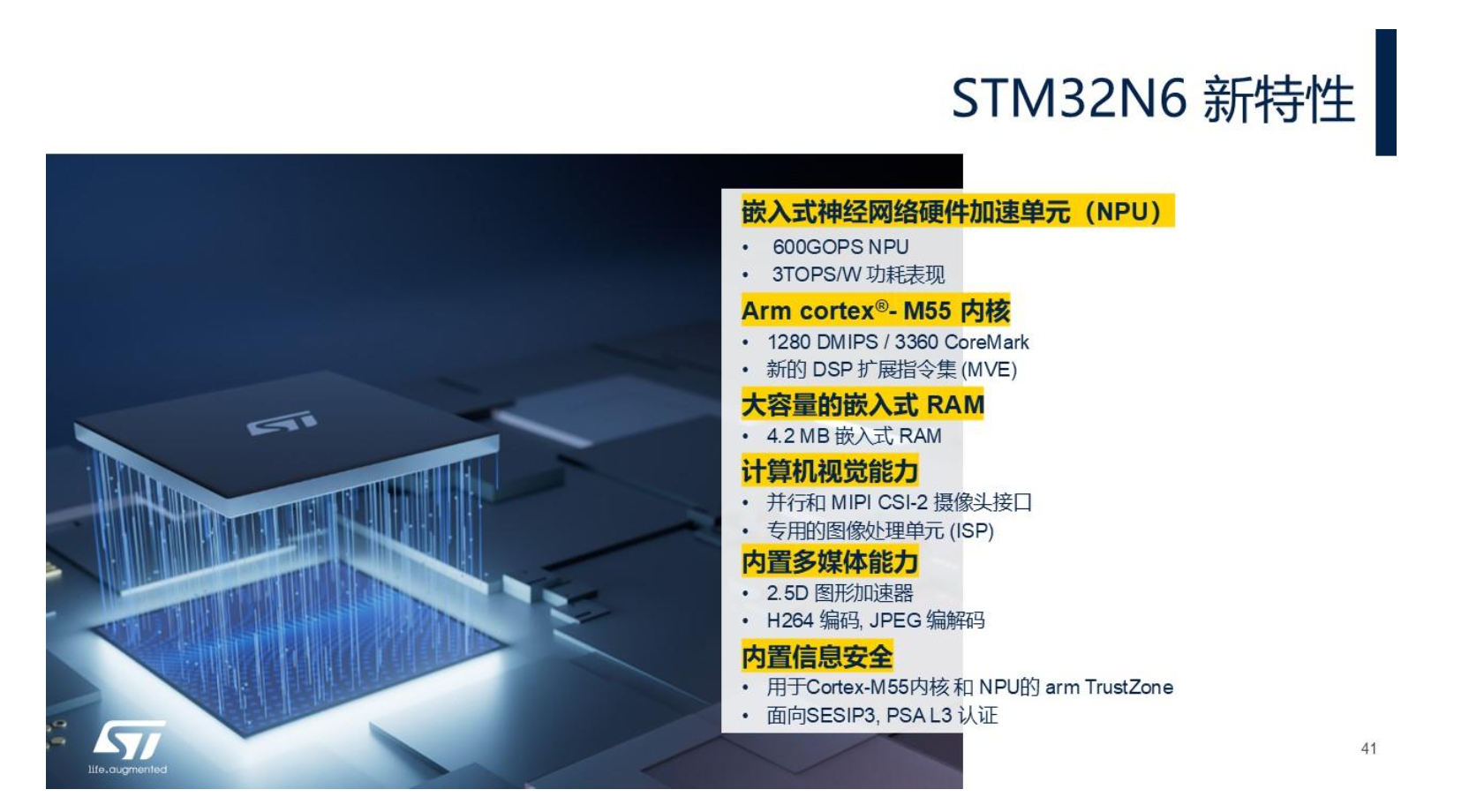

從STM32的新特性上來看，內核方面，搭載Arm v8.1最新架構的800MHz Cortex-M55內核，性能達到3360 Coremark，280 DMIPS。相比Cortex-M7加入新的Helium內核擴展指令集，可以處理諸如音頻的一些新的DPS處理指令。同時自帶Arm TrustZone功能。

在人工智能MCU里面，NPU是關鍵元件。Neural-Art Accelerator是ST專有知識產權的神經網絡處理單元。其搭載的NPU算力達到600 GOPS，具有3TOPS/W的優異表現。嵌入式的Neural-Art Accelerator 的硬件加速單元在算力處理得當?shù)那闆r下，可以與Cortex-M55 內核完全獨立并行工作，可以作為 Cortex-M55的協處理器，做AI加速能力運算。

我們都知道，在STM32MP2系列中，NPU并非自研。而在STM32N6上，ST為什么選擇自研，而非Arm？事實上，Arm一直是ST的合作伙伴，ST始終非常重視與Arm的合作。然而，ST自研NPU從六年前就開始設計，并且具有一定靈活性，可以根據不同產品需求進行裁剪，其自研的產品在PPA上具有明顯優勢，同時ST也在為未來的技術創新做準備，尤其是計劃推出的顛覆性技術——IMC（In Memory Computing，內存計算）。這一技術將能夠基于ST的NPU架構進行開發和應用。

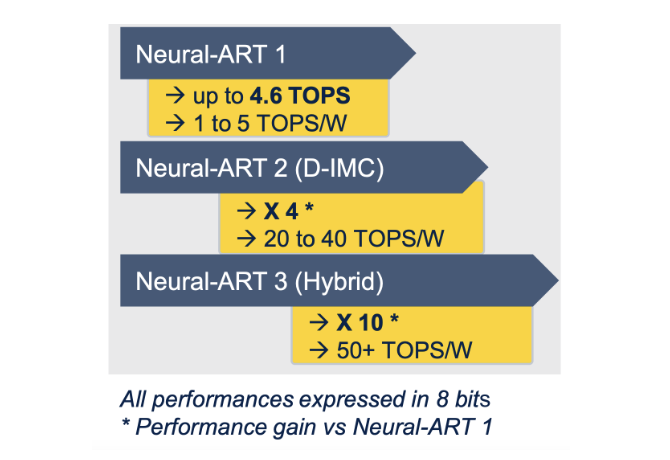

根據ST的規劃，第一款神經網絡加速器Neural-ART 1，作為STM32N6微控制器的內核。其最大性能為4.6 TOPS，能效為1～5TOPS/W。下一步，ST將會進一步發展第二代數字內存計算D-IMC，這將帶來比第一代 4 倍的性能提升，能夠達到18TOPS和20～40TOPS/W的性能。Neural-ART 3將是具有混合架構和50+ TOPS/W性能的產品，預計第三代的性能將比第二代再提升10倍。

在多媒體功能上進行了大幅度升級。為首款帶有MIPI CSI2攝像頭接口的產品，同時搭載專門的圖像處理單元ISP，在外接沒有IPS功能攝像頭情況下，用戶仍然能夠?qū)崿F(xiàn)ISP功能。此外，STM32N6還包括2.5D GPU加速器、H264以及JPEG硬件編解碼能力，

內存方面，擁有迄今STM32所有MCU中最大的4.2MB SRAM，使得客戶無需外部擴充內存，即可滿足各種要求。

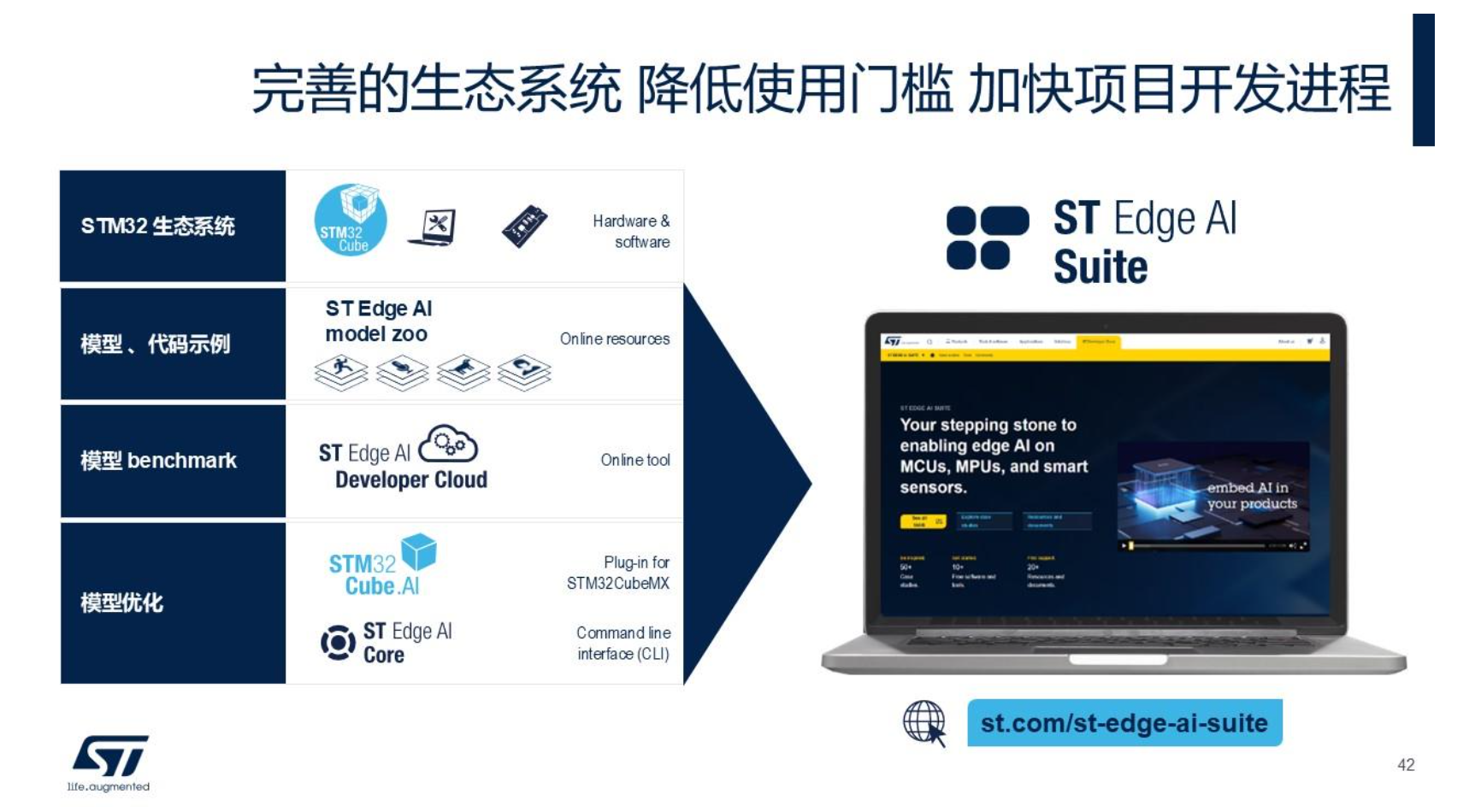

在生態方面，STM32N6繼承了STM32的基因，不僅和之前STM32生態系統無縫連接，還擁有ST edge AI Suite工具套件，兼容TouchGFX圖形軟件包，通過各種資源和案例幫助開發者實現最佳設計。

STM32N6重塑千行百業

事實上，從醞釀到正式面世，STM32N6經歷了30個月。在這30個月里，ST做了哪些工作？丁曉磊對此表示，共有三個關鍵點：

• 首先，ST在N6產品的關鍵性能打造上投入了大量精力。包括自研NPU、生態開發、IP調整以及最新、最強大的功能。

• 其次，AI 應用并非單純依賴硬件產品就能解決，相關的生態配套同樣至關重要，包括應用案例等支持。N6帶有NPU的硬件架構能夠支持廣泛的應用，如計算機視覺、語音識別、聲音分析等。這些應用都需要配套的AI模型和生態軟件支持。

• 第三，完善生態系統是工作的重點之一。AI開發門檻較高，尤其是對于MCU開發者，如果要讓他們快速使用N6，必須提供完善的生態支持。如果ST不開發相應的生態工具，門檻將非常高。為了降低這一門檻，ST開發了Cube AI、Edge AI Core、Edge AI Suite等一系列工具和平臺，確保開發者能夠高效地進行 AI 開發。

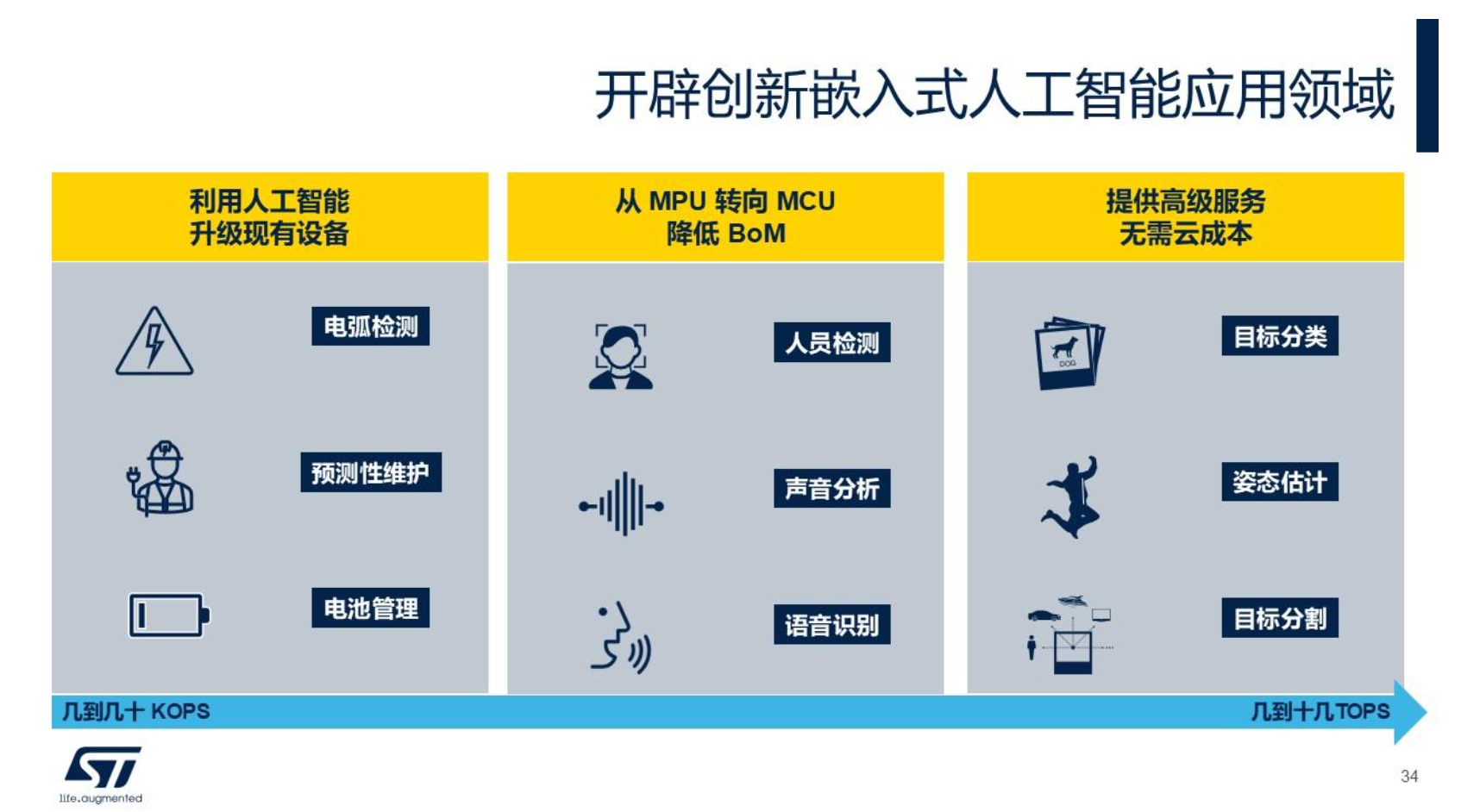

丁曉磊強調，過去，依賴大型SoC或者說云端才能實現的服務，在STM32N6的加持都開始下沉到了邊緣端。比如，目標分類、姿態估計、目標分割這些在過去都要在云端實現，現在可以在邊緣端，甚至于可以在MCU端去實現所有這些新的應用，這是 STM32N6 帶給邊緣端應用一些可能。

如何利用STM32N6的AI能力，升級現有設備和應用？丁曉磊舉了兩個典型例子：光伏和新能源領域中，用戶檢測、工業自動化領域中的預測性維可以用來檢測機器的正常和非正常狀態；儲能和動力電池的電源管理領域，許多應用都采用了邊緣智能技術，這些模型過去需要運行在大型 SoC 芯片上，但隨著MCU算力的提升，許多以前只能在SoC上運行的應用現在也能在MCU上實現，這一變化不僅有助于降低BOM（物料清單）成本，減少外圍器件數量，還降低了設計的復雜性，使開發人員的工作變得更加便捷。

STM32N6 作為一顆通用MCU，在非常多的領域都有落地，包括個人產品、消費類、可穿戴設備，包括機器人、智能樓宇、白色家電、智能工業、無人機、智能家居等領域。

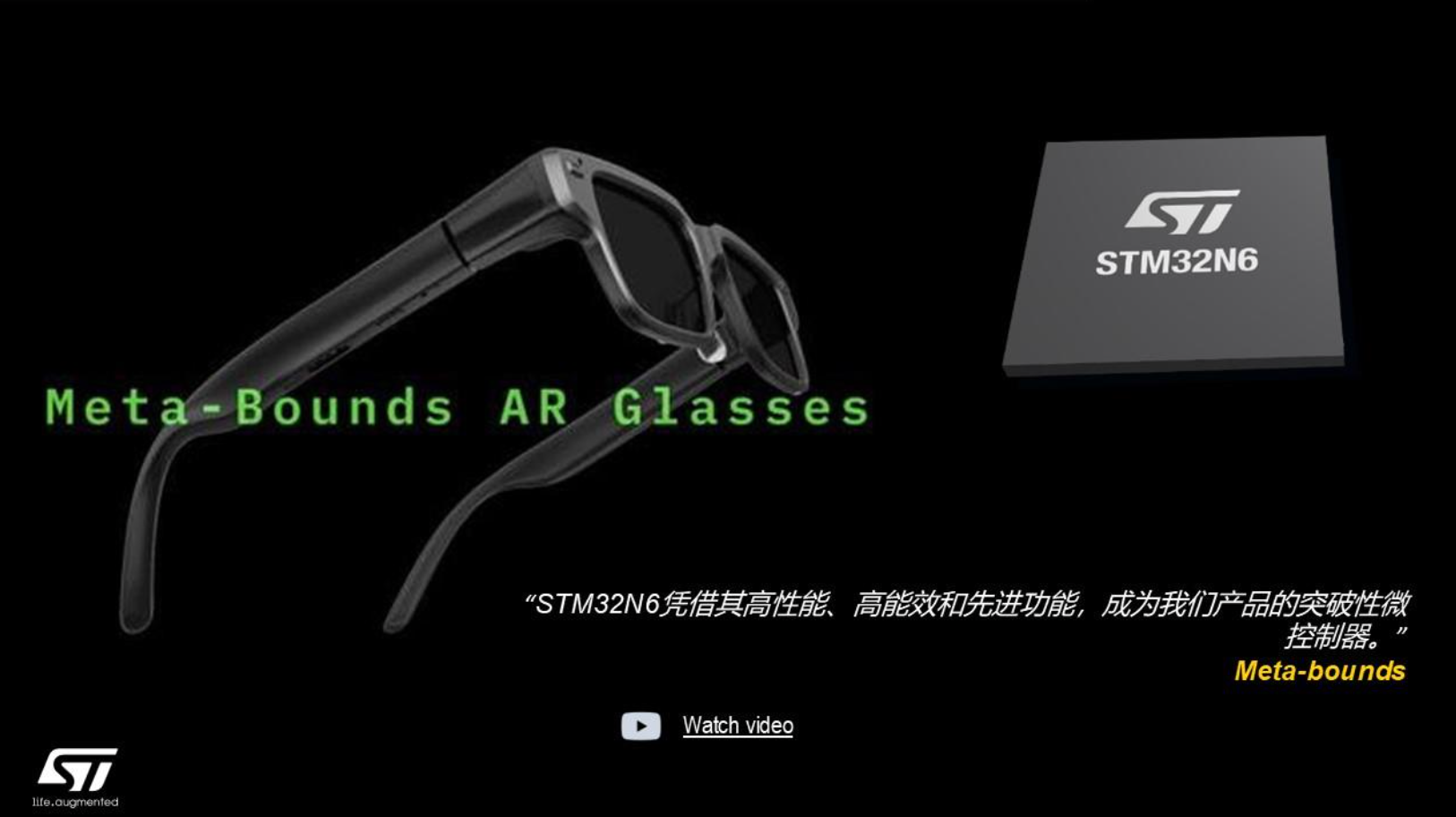

媒體會上，丁曉磊對STM32N6在中國區的一個案例進行了重點介紹：ST與莫界（Metabounds）合作，開發了一款可穿戴一體化AR眼鏡。ST與該客戶的合作已經接近一年，在過去半年多時間里保持著密切的合作關系。該公司已完成 AI 眼鏡原型的開發，并在CES 2025上展示了這款產品。

在合作過程中，莫界提供了大量反饋。STM32N6的高性能、高效能以及低功耗特點使得該項目得以突破技術瓶頸，成功研發出業內最輕的僅35克的一體化AR眼鏡。眾所周知，AR 眼鏡對功耗和封裝體積有要求極為嚴苛，而STM32N6的性能恰好滿足了這些需求。

莫界科技的創始合伙人周鑫表示，我們?yōu)檫@款AR眼鏡產品賦予了顛覆式的創新，用戶佩戴時不僅能夠享受全場景的智能體驗，還有全天候的舒適感，這需要集成先進的AR 體驗，同時保持輕量級重量和長時間續航以及日常佩戴的舒適性，從而達到功能性、便利性、舒適性多合一的用戶體驗。實現這一目標，一款能夠提供算力、低功耗、占板面積小的芯片是關鍵。莫界非常榮幸成為STM32N6早期用戶之一，這款產品幫我們突破了產品研發過程中的挑戰，STM32N6是一款非常獨特的微控制器芯片，高計算力、低功耗、并集成多項先進功能。

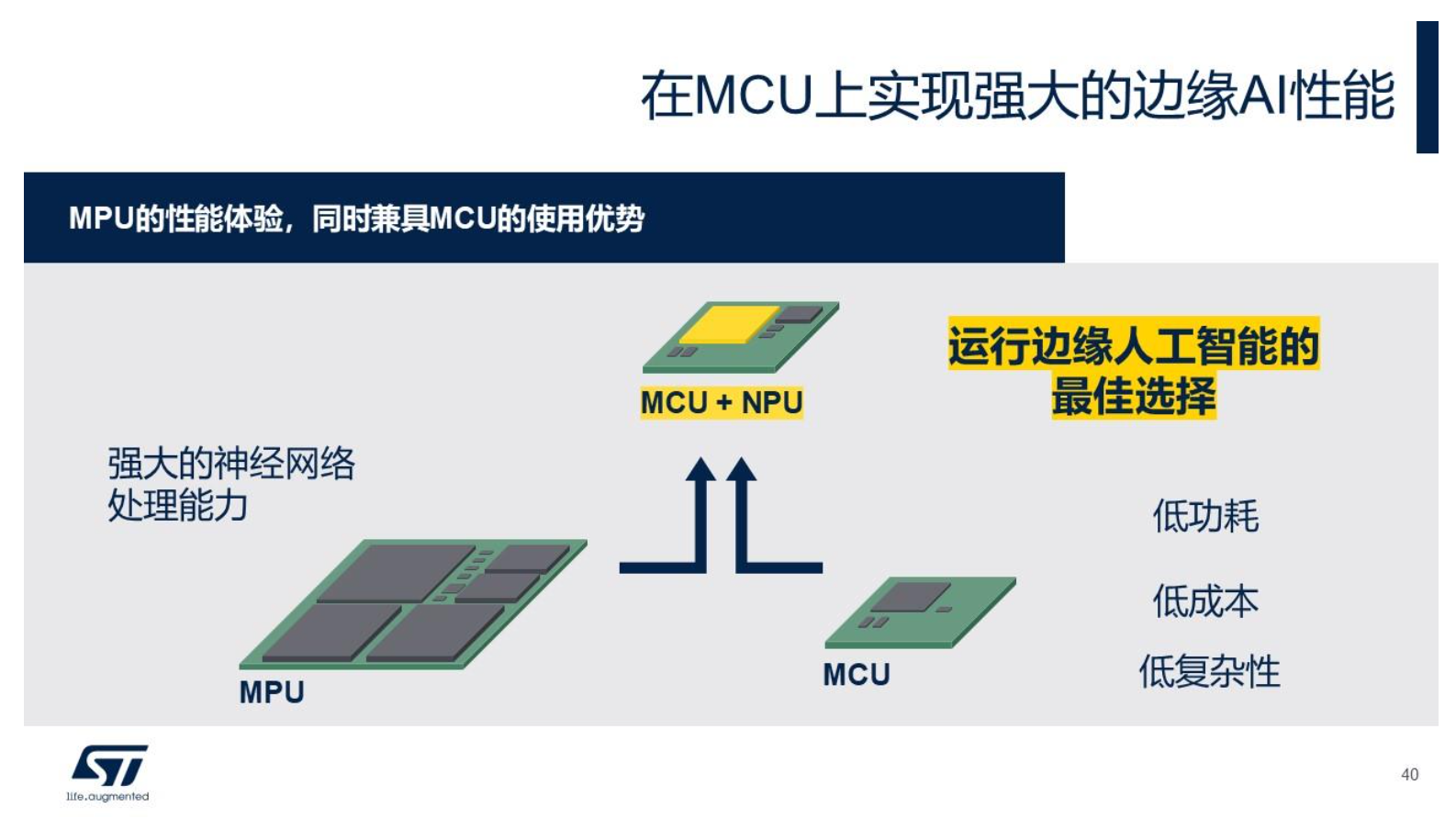

STM32N6通過MCU的功耗和成本，帶來了MPU級別的AI性能，提升了機器視覺處理能力和優化。Neural ART硬件加速器的圖形和多媒體性能非常優異，還具備專用圖像信號處理器ISP，可以保證的AI眼鏡產品具備超輕的重量，緊湊的外形，在不影響續航時間的情況下，實現非常迅速的AR功能。而ST 提供的邊緣AI 開發工具，讓我們能夠快速將先進算法部署到產品中，縮短產品開發周期。

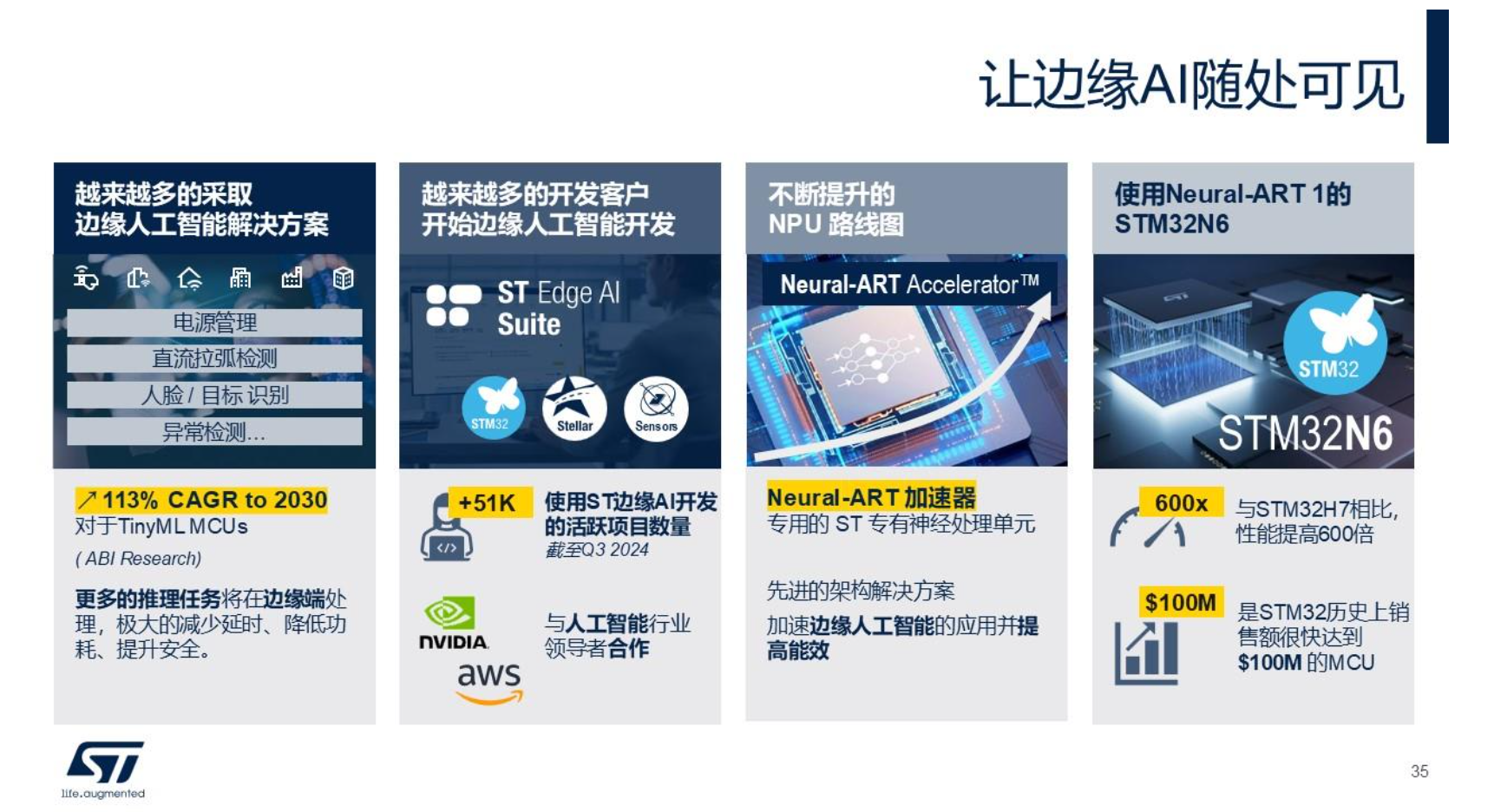

讓邊緣AI隨處可見

生成式AI、大語言模型、云端AI是現在的大趨勢，而在萬物互聯時代，如何將AI從云端下沉到邊緣端，使得邊緣具備AI能力是當下必須考慮的問題。而讓物聯網設備和汽車同時兼?zhèn)渲悄?、安全和互?lián)三大支柱能力，也是當下正在研究的問題。

丁曉磊表示，邊緣AI的實效性更強，隱私保護性也更好，可以更高效地進行自主計算和執行。信息安全是云連接智能時代不可或缺的能力，而邊緣AI則能夠識別驗證、數據保護，實現安全的能力。云端AI則能夠用更大算力，去實現更大語言模型。這樣來看，雙方互相協同，擁有不同的定位，并且在形成一個云邊端的架構。

基于對上述架構理解，我們將越來越多地看到AI的推理端逐步從云端下沉至邊緣端，這樣能夠帶來諸多優勢：首先，邊緣端具有優越的實時性，能夠提供超低延遲，滿足工業、消費類、醫療及家電等領域?qū)崟r性的高需求；其次，隨著算力不斷提升和成本降低，邊緣端能夠有效減少數據上傳至云端的需求，大大增強了隱私性和安全性；最后，邊緣端還具備高能效、低數據傳輸率、低功耗等優勢，能夠?qū)崿F(xiàn)更多新型操作。因此，邊緣端推理在各方面展現出巨大的優勢。

在構建一個具備AI算力的世界時，我們需要思考如何在云端與邊緣端之間實現合理的分布。隨著發展，云端中心的架構逐漸轉向以邊緣端為中心，而要實現這一轉變，就需要不同的硬件和軟件支持。這正是ST推出STM32N6的原因所在。

在邊緣 AI 領域，ST已深耕十多年?！拔覀兿Ｍ吘堿I隨處可見，且證明未來AI將會隨處可見?！倍岳诒硎?，根據 ABI 市調機構的數據，到 2030 年，邊緣端 TinyML MCU 市場的復合年增長率預計將達到113%。無論是在電源管理、電弧檢測、人臉目標識別，還是異常檢測等應用領域，這樣的增長率意味著越來越多的應用案例將逐步被采用。

隨著越來越多的傳統嵌入式開發者進入人工智能領域，ST正在擴展其生態圈，提供更多工具和開發便利。這些開發者正越來越多地利用MCU來進行邊緣端人工智能開發。

據統計，截至2024年第一季度，ST在全球有超過5萬名活躍客戶使用ST的邊緣AI 開發工具。同時，ST推出了ST Edge AI Suite邊緣人工智能開發套件，該套件涵蓋從創意構思、數據采集、訓練到模型優化、部署和驗證等完整的邊緣AI開發過程。ST 的全套開發工具為開發者提供了強有力的支持，幫助他們順利進行開發。

此外，ST一直注重與人工智能領域諸如NVDIA和AWS的先行者深入合作，推動行業的發展，最終目標是讓邊緣AI隨處可見。
