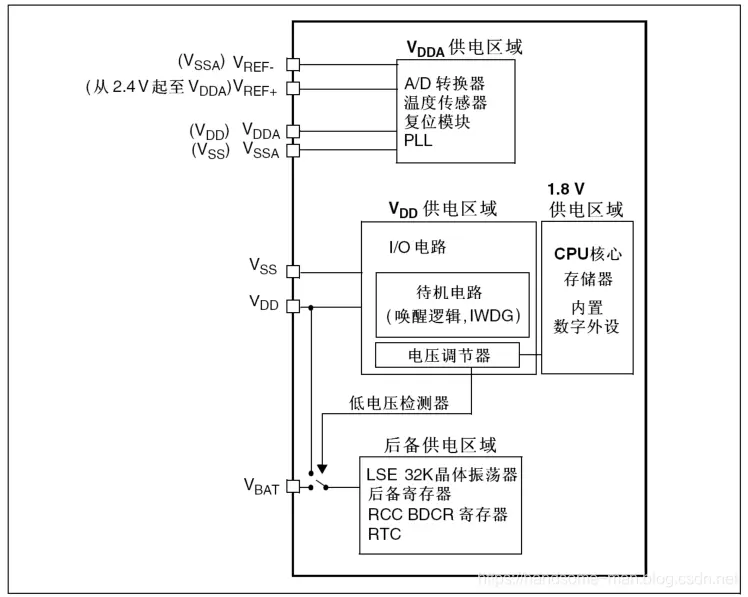

STM32的工作電壓(VDD )為2.0～3.6V，通過內置的電壓調節器提供所需的1.8V電源，當主電源VDD 掉電后，通過VBAT 腳為實時時鐘(RTC)和備份寄存器提供電源（下圖為STM32F1**系列電源框架圖，STM32基本大同小異）。

1、名詞解析

可以看到上圖有VDD、VSS、VDDA、VSSA、VREF+等標識，這些是什么意思呢？有什么特點呢？如何看懂STM32系統的電源框架圖呢？

首先對名詞進行解析，如下所示：

VCC電路的供電正電壓VDDD芯片的工作數字正電壓

GND電路的供電負電壓VSSD芯片的工作數字正電壓

VDD芯片的工作正電壓VREF+ADC基準參考正電壓

VSS芯片的工作負電壓VREF-ADC基準參考負電壓

VDDA芯片的工作模擬正電壓VBAT電池或其他電源供電

VSSA芯片的工作模擬負電壓VEE負電壓供電

2、框圖解析

2.1、獨立的A/D轉換器供電和參考電壓

為了提高轉換的精確度，ADC使用一個獨立的電源供電，過濾和屏蔽來自印刷電路板上的毛刺干擾，ADC的電源引腳為VDDA，獨立的電源地VSSA，如果有VREF- 引腳(根據封裝而定)，它必須連接到VSSA，確保共地。

2.2、電池備份區域

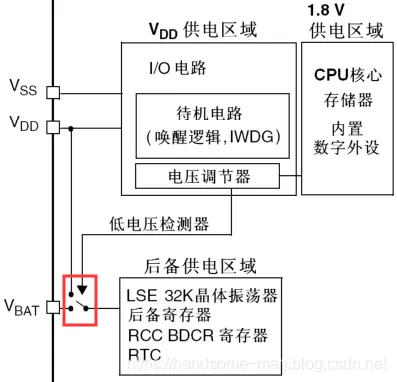

使用電池或其他電源連接到VBAT 腳上，當VDD 斷電時，可以保存?zhèn)浞菁拇嫫鞯膬?nèi)容和維持RTC的功能。

關鍵字：STM32 VDD VSS VDDA VSSA VREF- VBAT 引用地址：STM32電源框圖解析(VDD、VSS、VDDA、VSSA、VREF+、VREF-、VBAT等的區別)
