看門狗的工作原理：

設本系統程序完整執行一周期的時間是Tp，看門狗的定時周期為Ti，Ti>Tp，在程序正常執行時，定時器就不會溢出，若因?yàn)楦蓴_等原因使系統不能在Tp時刻改動定時器的記數值，定時器將在Ti時刻溢出，引發系統復位，使系統得以又一次執行，從而起到監控的作用。

看門狗具有兩個功能：

1、當做常規時鐘，能夠產生中斷；

2、當看門狗定時器使用，當計數器WTCNT為0時，產生復位；

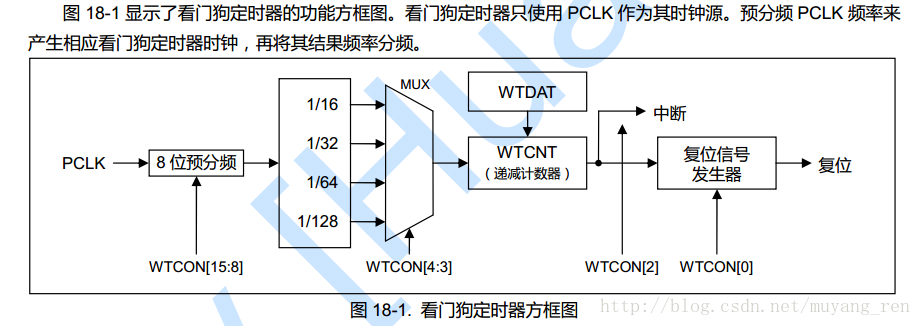

看門狗的功能方框圖:

我程序中PCLK為50MHz，預分頻值=77，時鐘除數因子選128，

時鐘周期t_watchdog=1/[PCLK/(預分頻值+1)/時鐘除數因子]

=1/[50*1000000/(77+1)/128]=0.0002

t_watchdog表示的是看門狗計數計時器WTCNT每降低1所用的時間，WTCNT又相當于一個節拍的作用，當WTCNT為0時，假設看門狗控制寄存器WTCON[0]開啟復位功能，則復位；假設看門狗控制寄存器WTCON[0] 禁止復位，開啟中斷，則中斷操作，并數據（WTDAT）寄存器又一次賦值到計數（WTCNT）寄存器內，循環中斷操作（這里的中斷就類似RTC的鬧鐘中斷）。

所謂的喂狗：就是使WTCNT在為0之前又一次賦值，不使之發生中斷或者復位。

引用趙老師的一段話：

s3c2440的看門狗定時器不僅能夠引起系統復位，還能夠引起一般的中斷，因此s3c2440的看門狗定時器能夠當作一般的定時器使用。

看門狗中斷結果：

每四秒一個中斷，LED點亮并串口提示

看門狗復位結果:

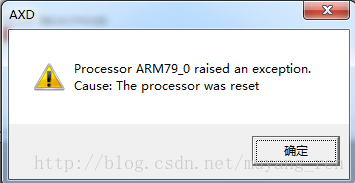

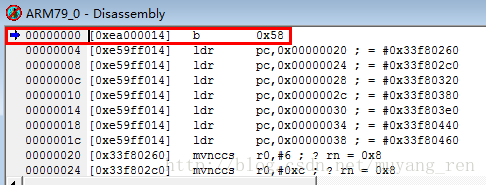

AXD調試執行到看門狗計數器rWTCNT為零時,進入復位,CPU停止工作,也就不產生中斷。

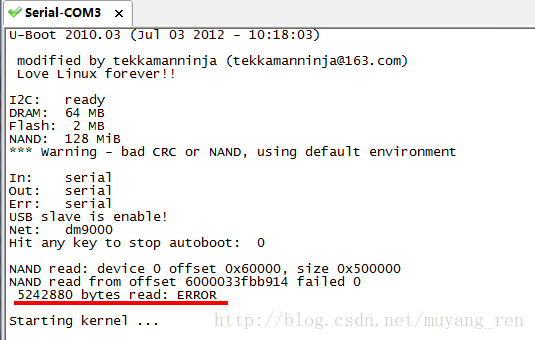

復位關閉axd后,u-boot串口初始化提示(沒能及時在第一次蜂鳴器響按下按鍵停止autoboot):

復位關閉axd后,u-boot串口初始化提示(及時在第一次蜂鳴器響按下按鍵停止autoboot):

這里就是復位到用uboot初始化開發板的時候,可是不明確為什么必需要在第一次蜂鳴器就按下按鍵才干進到uboot

附：

硬件環境：J-link v8、mini2440、J-link轉接板、串口轉USB線

軟件環境：windows7（32位）、開發板uboot（NandFlash）、J-link驅動（J-Link ARM V4.10i）、SecureCRT、ADS1.2

代碼塊

//====================================================================

//  實現功能：

//           看門狗中斷和復位操作

//       當WTCON[0] 開啟復位功能;                實現復位

//       當WTCON[0] 禁止復位，WTCON[2]開啟中斷;  實現中斷

//                                                   by：梁惠涌

//====================================================================

#include "2440addr.h"

#include "def.h"

#include "2440lib.h"

static U8 led_flag=0;

/**************************************************************

                   看門狗初始化函數

**************************************************************/

void watchdog_init(){

    rWTCON=((77<<8)|(1<<5)|(3<<3)|(1<<2)); //預分頻值=77;看門狗定時器使能;時鐘除數因子=128 ;看門狗中斷使能;

    //時鐘周期t_watchdog=1/[PCLK/(預分頻值+1)/時鐘除數因子]=1/[50*1000000/(77+1)/128]=0.0002

    //t_watchdog表示的是看門狗計數計時器WTCNT每降低1所用的時間

    rWTDAT=20000; //WTDAT看門狗數據寄存器,看門狗定時器重載的計數值

    rWTCNT=20000; //WTCNT看門狗計數寄存器,看門狗定時器當前計數值

}

/**************************************************************

                        看門狗中斷函數

**************************************************************/

void __irq watchdog_isr(){

    rSUBSRCPND |=1<<13; //清除次級中斷掛起狀態

    rSRCPND|=0x1<<9;    //清除中斷掛起狀態

    rINTPND|=0x1<<9;

   //中斷LED點亮

    led_flag++;

    Uart_Printf("n    -----看門狗中斷，點亮LED %dn",led_flag);

    rGPBCON=0x015400;

    switch(led_flag){

    case 1: rGPBDAT=0xe<<5 ;break;

    case 2: rGPBDAT=0xd<<5 ;break;

    case 3: rGPBDAT=0xb<<5 ;break;

    case 4: rGPBDAT=0x7<<5 ;break;

    }

    if(led_flag==4) led_flag=0;

    rSUBSRCPND &=(~0x1<<13);

    rSRCPND &=(~0x1<<9);   //開中斷

    rINTPND &=(~0x1<<9);

}

/**************************************************************

                       看門狗子函數

**************************************************************/

void watchdog(){

    watchdog_init(); //初始化看門狗寄存器

    //選擇是否開啟復位

    //rWTCON |= (1<<0);//開啟復位

    rWTCON |= (0<<0);//禁止復位

    rINTSUBMSK &=~(1<<13);//開看門狗次級中斷

    rINTMSK &=~(1<<9);    //開看門狗中斷

    pISR_WDT_AC97=(unsigned)watchdog_isr;

    while(1){

    }

}
