前言: IIC協議簡介

維基百科的解釋如下: I2C（Inter-Integrated Circuit）字面上的意思是積體電路之間，它其實是I2C Bus簡稱，所以中文應該叫集成電路總線，它是一種串行通訊匯流排，使用多主從架構，由飛利浦公司在1980年代為了讓主機板、嵌入式系統或手機用以連接低速周邊裝置而發展。I2C的正確讀法為“I平方C”（"I-squared-C"），而“I二C”（"I-two-C"）則是另一種錯誤但被廣泛使用的讀法。自2006年10月1日起，使用I2C協定已經不需要支付專利費，但制造商仍然需要付費以取得I2C從屬裝置位址。

我們需要了解的是 : I2C通信只需要兩根線即可進行數據傳輸; 即串行數據線(SDA::Serial DAta)和串行時鐘線(SCL::Serial CLock); IIC總線具有多主設備的優點, 就是有多個主機進行數據發送并且不會有混亂.

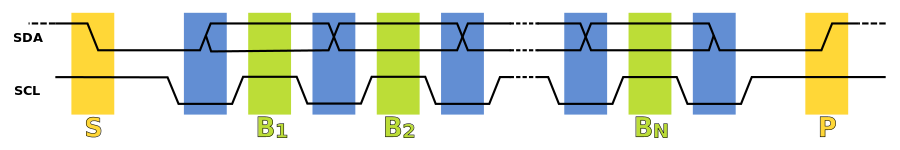

IIC總線可以用簡單、優雅四個字形容，很方便。下面是IIC的時序圖:

IIC總共有三種信號:開始信號,結束信號,應答信號

說明:高電平為1，低電平為0

1、圖中S即為起始信號: SCL處于1時, SDA由高變低↓—>Start

下面是STM32的這部分代碼,每句話我基本上都加了注釋,可以對照時序圖看, 便于理解

2、圖中末尾P為結束信號: SCL=1, SDA 由低變高↑

3、數據傳送: 每次數據傳送都是8個字節; SCL=1時, SDA的數據不可以變化, 只有SCL為低電平, 數據線的數據才可以變化;

3.1、 數據傳輸流程：SCL=0, —>開始數據傳輸, 傳輸完一位之后,—> SCL=1(拉高時鐘線);===

下面接著循環, 直到傳輸完一個字節8位數據.

下面舉個例子：

e.g.

傳輸1001 1100？

SCL=0 --> SDA=1 --> SCL=1 (先傳送最高位MSB)

SCL=0 --> SDA=0 --> SCL=1

SCL=0 --> SDA=0 --> SCL=1

…

**Tips:**在IIC協議中,起始信號必須有. 因?yàn)镮C必須知道什么時候開始了，才可以正確判斷接受數據.

下面開始Cube配置+IAR編程

6.1 操作簡介

??(1) 我所使用的STM32開發板板載了一個24C02的EEPROM存儲芯片; 這個芯片就是通過IIC總線和單片機通信的;

??(2) 通過GPIO軟件模擬IIC通信 , 實現對24C02芯片內部數據的讀寫操作 .

注:

??本次實驗的代碼是用的原子的底層代碼, 修改了部分代碼, 和Cube配置的工程以及HAL庫函數匹配. 野火的例程沒有看過，如果這個代碼又有什么限制或者問題, 可以評論或者私信告訴我, 共同學習,感激不盡.

6.1 軟件流程圖

開機檢測24C02--->主循環檢測按鍵--->串口打印相關信息...

6.2 硬件接口

以我用的單片機為例:

但是這里并沒有用板子上的硬件 IIC, 只是用這兩個對應的引腳做軟件模擬 IIC

Step1 : STM32CubeMX配置

(1) 像前面那樣配置好基礎的東西[RCC--SYS--時鐘樹配置不變]

還要配置 串口 和 按鍵 ; 時鐘樹的配置跟之前的博客都一樣

Tips: Click the blue word to open the corresponding blog link

(2) 配置IIC通信用的兩個引腳(SCL&SDA)

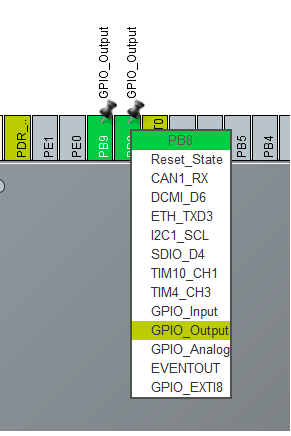

兩個引腳都配置為輸出模式, 在程序中需要改變引腳方向, 那個時候直接操作寄存器改動引腳輸入輸出即可, 配置的時候先默認配置一個輸出;

補充: 后面又加上了兩個LED引腳, 用以做指示

(3) Project Manager and Generate Code

Step2 : IAR或Keil編程

(1) IIC部分代碼

我把我改過部分的底層代碼分享在網盤里面

鏈接：https://pan.baidu.com/s/17ogW2r-WzN9u-w511VzBJQ

提取碼：9m4v

.c文件放在 src 文件夾，.h文件復制到 Inc 文件夾

在myiic.h里面有兩句宏定義SDA_OUT()和SDA_IN(); 如果你用的是F4的板子是可以直接用的, 但是如果用的是F1的或者其他的, 這個宏定義要改一下, 因?yàn)椴煌男酒拇嫫鞯拿趾筒僮鞑惶粯? 如果有人用的F1在這里遇到困難可以評論或者私信我, 這里就不單獨寫了

說明 : ?24cxx文件是24CXX系列芯片的底層驅動文件, myiic文件是修改后的iic通信的驅動文件; 在主函數里面就是調用myiic里面的函數去實現通信的功能

部分底層代碼分析

??大概說一下底層驅動, 24cxx文件是通過iic協議對24c02芯片通信的底層驅動,直接用就可以了。

??myiic文件是iic的關鍵.

??關于起始信號, 結束信號就不多說了

??在myiic.h中宏定義了SDA引腳的輸入輸出模式, 因?yàn)樽x數據的時候需要SDA這根線為輸入模式, 往里面讀數據

??關于應答信號之類的幾個函數，有興趣可以去了解一下具體的IIC的協議總結或者數據手冊

發送字節函數

?IIC協議發送字節, 一個字節8位, 通過一個for循環發送;

?txd是要發送的一個字節, IIC是先傳輸最高位, 所以讓txd和0x80相與, 再右移7位

?數據為1就給數據線(SDA)引腳寫高電平, 然后txd左移一位,進入下一循環, 逐漸把8bits的數據發送完畢

讀一個字節函數

?IIC發送數據是往外發送數據, 所以SDA為輸出模式, 但是讀取字節是把外面的讀進來;

?舉個形象一點的例子, 你的大腦就是24C02儲存芯片, 你的身體器官就是IIC,即你的身體器官是通過IIC協議與外界進行數據交換的

?發送字節就是你用嘴巴給別人說話把你腦子里想的東西告訴別人; ? 而接收字節就是你通過眼睛讀書, 把知識記到腦子里

?這樣就很好理解了吧

(2) 按鍵部分

新建一個文件Ctrl+N—>Ctrl+S保存為 key.c到Src文件夾 ; 再新建一個保存在Inc文件夾, 命名為key.h

把.c和.h文件添加到工程中

+

寫代碼

#include "key.h"

#include "main.h"

/******************************************************************************************************

 *【文件名稱】   : key.c

 *【文件描述】   : 核心板板載按鍵驅動代碼

 *【文件功能】   : 實現按鍵輸入掃描功能

 *【主控芯片】   : STM432F407zg

 *【實驗平臺】   : STM32F4xx開發板

 *【編寫環境】   : IAR 8.30.1

 *【編寫時間】   : 2019-12-31

 *【作    者】   : 李剴(KevinLee)

 *【歷史記錄】   :

<1> $【修改時間】

$【修改內容】

$【修改詳情】

$【修改人員】

*******************************************************************************************************/

/**

  * @brief  按鍵處理函數

  * @param  mode:0,不支持連續按;1,支持連續按;

  * @retval 0: 沒有任何按鍵按下     1: KEY0按下

  *                                 2: WKUP按下 WK_UP

  */

uint8_t KEY_Scan(uint8_t mode)

{

static uint8_t key_up = 1;//按鍵按松開標志

if (mode)

key_up=1;  //支持連按

if (key_up && (KEY0 == 0 || WK_UP != 0))

{

HAL_Delay(10);//去抖動

key_up = 0;

if(KEY0 == 0)

return 1;

else if(WK_UP != 0)

return 2;

}else if(KEY0 != 0 && WK_UP == 0)

key_up = 1;

return 0;// 無按鍵按下

}

key.h代碼如下

#ifndef __KEY_H

#define __KEY_H

#include "sys.h"

/******************************************************************************************************

 *【文件名稱】   : key.h

 *【文件描述】   : 核心板板載按鍵驅動代碼

 *【文件功能】   : 實現按鍵輸入掃描功能

 *【主控芯片】   : STM432F407zg

 *【實驗平臺】   : STM32F4xx開發板

 *【編寫環境】   : IAR 8.30.1

 *【編寫時間】   : 2019-12-31

 *【作    者】   : 李剴(KevinLee)

 *【歷史記錄】   :

<1> $【修改時間】

$【修改內容】

$【修改詳情】

$【修改人員】

*******************************************************************************************************/

#define KEY0 HAL_GPIO_ReadPin(KEY0_GPIO_Port, KEY0_Pin)  //PE4

#define WK_UP HAL_GPIO_ReadPin(WKUP_GPIO_Port, WKUP_Pin)  //PA0

#define KEY0_PRES 1   // 宏定義按鍵按下的鍵值

#define WKUP_PRES 2

uint8_t KEY_Scan(uint8_t);  //按鍵掃描函數

#endif

(3) 串口重定向printf

參考第三節: 串口通信(用CubeMX學習STM32);

(4) main.c文件

① 包含頭函數

② 自定義變量

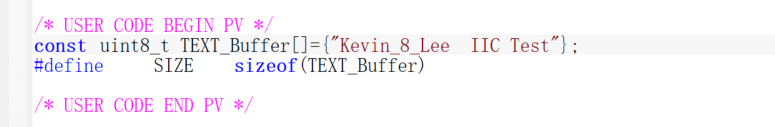

TEXT_Buffer數組存放的是等會要寫入24c02芯片的數據

③ 主函數變量定義

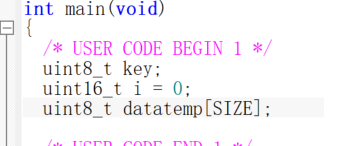

key用于獲取掃描按鍵值; datatemp數組作為傳輸數據的暫存地點

④ 初始化操作

在/ USER CODE BEGIN 2 /下, 先初始化IIC, 在測試串口, 并用串口打印提示信息, 然后檢測存儲芯片是否存在

  /* USER CODE BEGIN 2 */

  AT24CXX_Init(); //IIC初始化

  printf("Usart is Ok!!!n");

  printf("***************************n");

  printf("**    STM32 IIC TEST     **n");

  printf("**      Kevin_8_Lee      **n");

  printf("** KEY0:Write  WKUP:Read **n"); // 打印提示信息; KEY0按下寫數據；WKUP按下讀數據

  printf("***************************n");

  // 檢測24C02芯片是否存在

  while(AT24CXX_Check())

  {

    printf("未檢測到24C02!n");

    HAL_Delay(500);

    HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin); // LED0閃爍

  }

  printf("24C02 Ready!n");

  /* USER CODE END 2 */

⑤ while(1)循環

循環進行安檢掃描, 如果KEY0按下, 就把之前定義的一個字符串?dāng)?shù)組的數據寫入24C02, 如果檢測到WKUP按鍵按下就把24C02內部的數據讀取出來并打印在串口

  while (1)

  {

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    key = KEY_Scan(0); // 按鍵掃描獲取鍵值

    // 如果KEY0按下，則向24C02芯片寫入指定數據

    if (key == KEY0_PRES)

    {

      printf("開始寫入24C02...n");

      AT24CXX_Write(0,(uint8_t *)TEXT_Buffer,SIZE);

      printf("傳輸完成nn");

    }

    // 如果WKUP按鍵按下，則從24C02芯片讀出數據, 并打印在串口

    if (key == WKUP_PRES)

    {

      printf("開始讀24C02......n");

      AT24CXX_Read(0,datatemp,SIZE);

      printf("讀取到的數據為 : %s", datatemp);

    }

    // 下面的是進行一定的延時, 保證上面掃描安全運行, 同事

// 以LED閃爍提示系統正在運行

    i++;

    HAL_Delay(10);

    if (i == 20)

    {

      HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);

      i = 0;

    }

  }

  /* USER CODE END 3 */

實際效果

串口助手打印出的結果:
