本文主要講述BootLoader程序升級原理及一些代碼的解析，力圖用通俗易懂的語言描述清楚BootLoader升級的主要關鍵點。

BootLoader 升級原理概述

首次接觸這一塊時，有一個概念叫IAP（在應用編程），通俗一點講便是通過一段已有的程序（我們稱之為BootLoader程序）去升級另外的一段程序（用戶程序）。升級的方式多種多樣，可以通過串口、USB、SPI等等多種接口去升級。實際上，我們是把我們需要升級的芯片里面分為兩個區域，暫且稱之為A區域和B區域。

A區域主要存放BootLoader程序，B區域主要存放用戶程序，也就是我們希望升級或修改的程序。

一般情況下，為了升級流程的方便，我們會把A區域布置在芯片flash（有人喜歡稱ROM，就是存放代碼的區域）的起始位置，也就是0x0開始的位置，至于A區域在哪里結束，這需要看你的BootLoader程序有多大了，它能占用多少的代碼量了。比如你的BootLoader程序編譯完后有2.5KB左右的大小，那么你可以計算一下：

2.5K = 2.5 X 1024 = 2560B = A00（H）

也就是說，你的這段代碼如果從零地址開始存放的話，他會在0xA00的位置結束，0xA00之后的區域你便可以用來存放需要升級的用戶代碼了。但有時我們并不會緊接著0xA01的位置開始放置用戶代碼,而是會留出一定的空間，比如從0xB00處開始存放代碼，這主要是因為BootLoader程序在flash中存放時不一定會緊挨著存放，有時代碼段之間會有空閑區域，這一點可以參考之前的文章 IAR編譯器如何節省代碼占用的flash空間？然后，我們通過在BootLoader程序中設置相關參數（應用程序起始位置等），使應用程序升級時按照我們設置的位置存放在B區域，從而完成升級。這一點我會在后面的代碼詳解中介紹。

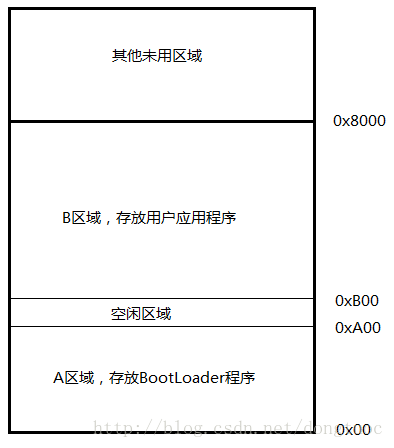

我們可以通過下面的圖解來理解bootloader程序升級時的區域占用情況。

需要了解的關鍵點

進行BootLoader程序編寫之前，我們需要了解并熟悉以下幾個關鍵點：

1. 文件傳輸協議。因為升級時需要上位機軟件配合下位機的BootLoader程序進行應用程序代碼的傳輸，因此文件傳輸協議至關重要，筆者推薦使用Xmodem 1K協議。 這個協議的好處便是上位機可以自動打包數據，每一包數據含有1k字節的代碼，傳輸效率很高，傳輸時間很短。

2.


2. 芯片空間map。 做BootLoader升級相關的項目，肯定離不開對芯片空間的了解，需要對自己所用芯片的RAM、ROM以及向量表（如果有的話）等占用情況有比較深入的了解。

3. 跳轉函數。這個是程序從BootLoader程序跳轉到應用程序運行的關鍵。筆者在做項目時曾經在這一塊浪費了不少的時間。文末筆者會提供實用的跳轉函數。

升級代碼解析

其實前面說的再多，脫離了代碼都是紙上談兵。下面通過一個實際的BootLoader升級例子，結合筆者自己編寫的BootLoader代碼，對這一過程進行解析。

代碼主要包括

main.c

BootLoader.c

xmodem-1k.c

跳轉函數

其中，

main.c主要是升級執行初始化及升級完成后初始化升級環境及跳轉代碼實現的部分。

BootLoader.c部分主要是升級流程的代碼控制。

xmodem-1k.c主要是文件傳輸協議的代碼實現。

至于其他部分的代碼，比如串口相關以及時鐘相關的代碼，每種芯片的編程方式都不盡相同，因此筆者不詳細介紹這部分，該部分代碼大家可以從需要升級的應用程序中直接移植即可。

main.c

int main (void)

{

    SystemCoreClockUpdate();  // 時鐘初始化

    WatchDog_Initial();       // 看門狗初始化

    vBootLoader(&vScene_Init,&vScene_Renew);  // BootLoader主程序

}

在vBootloader()這個函數中用到了兩個函數指針，分別指向初始化函數vScene_Init()和環境重置函數vScene_Renew()。初始化函數很好理解，在運行程序之前，先對芯片時鐘、管腳等初始化，或者有些參數需要初始化，這個根據自己的代碼情況進行選擇。

那么環境重置函數什么意思呢？這主要是為了和需要升級的應用程序的運行想配合，因為我們的bootloader程序的相關配置有時候并不一定會和應用程序的配置完全一致，如果運行完BootLoader之后，沒有把BootLoader程序的相關配置關閉掉或者恢復到默認值，運行到應用程序之后，還可能會執行BootLoader程序的配置，這樣會出現問題。舉個栗子，在BootLoader程序中用中斷喂狗，跳轉到應用程序之前，沒有關閉喂狗中斷，如果在應用程序中沒有配置相關喂狗中斷的程序，那么應用程序仍然會按照bootloader的配置執行中斷喂狗，這樣會導致應用程序中的喂狗失效，因為中斷喂狗是很準時的，往往起不到喂狗的效果，有時會影響程序的復位操作。因此，環境重置函數說白了，就是把bootloader用到的配置關掉。筆者建議把用到的所有的東西全部關閉（包括但不限于串口、時鐘、看門狗、IO等），因為在應用程序中會根據自己的應用程序配置相關的代碼。

BootLoader.c

/**********************************************************

*  BootLoader流程控制函數

** 參 數: pfunSenceInitCallBack   初始化芯片指針函數

**       pfunSenceRenewCallBack  重新初始化代碼環境指針函數

** 返回值: 無

**********************************************************/

void vBootLoader(void(* pfunSenceInitCallBack)(void), void (* pfunSenceRenewCallBack)(void))

{

    uint8_t ucMessage = 0;

    unsigned int sp;

    unsigned int pc;

    uint16_t bootflag_read;

    sp = APP_START_Flash;

    pc = sp + 4;

    pfunSenceInitCallBack();  //初始化函數指針，具體函數怎么寫這里不再贅述

    while(1)

    {

        wdt_feed();

        do{

            ucMessage = u8UpdateMode();  // 此函數為升級主函數

            if (UPDATE_OK == ucMessage)        /* 升級成功 */

            {

                memcpy(erase_pg_buf, bootflag_OK,    sizeof(bootflag_OK));

                update_bootflag();

                break;

            }

            else if (UPDATE_NO == ucMessage)   /* 沒有升級 */

            {

                break;

            }

            else                              /* 升級錯誤 */

            {

                memcpy(erase_pg_buf, bootflag_ERROR, sizeof(bootflag_ERROR));

                update_bootflag();

                break;

            }

        } while (1);

        bootflag_read = *( volatile uint16_t *)(BOOT_FLAG_ADDR);   /* 讀取存放在bootflag地址的值 */

        if (u8UserCodeEffect() == USERCODE_OK) // 代碼判斷

        {

            if (bootflag_read == 0xAA55)

            {

                pfunSenceRenewCallBack();  // 環境重置函數

                vControlSwitch(sp,pc); // 跳轉函數

            }

        }

    }

}

上面是bootloader程序擦寫完flash之后判斷是否升級成功以及執行跳轉函數的代碼。流程主要是，升級主函數u8UpdateMode()（下面是詳細代碼）中進行數據接收校驗以及flash擦寫工作，如果擦寫成功，該函數返回0(UPDATE-OK)，擦寫失敗，該函數返回1(UPDATE-ERROR)，沒有擦寫操作，該函數返回2(UPDATE-NO)。在這個函數中根據相關返回標志進行處理。處理完去讀取flash中存放BootLoader標志的地方的數據，如果使我們希望的數據，我們就執行跳轉函數，讓程序從BootLoader跳轉到應用程序中，如果標志不正確，說明升級過程出了問題，我們就不跳轉，一直運行在BootLoader程序中。當然，在跳轉之前需要執行我們之前提到的環境重置函數pfunSenceRenewCallBack()。

// 升級主函數

static uint8_t u8UpdateMode(void)

{

   uint8_t ret;

   if (iap_prepare_sector(APP_START_SECTOR, APP_END_SECTOR) == CMD_SUCCESS) // 準備扇區

    {

      if (iap_erase_sector(APP_START_SECTOR, APP_END_SECTOR) == CMD_SUCCESS) // 擦除扇區

         {

            ret = u8Xmodem1kClient(ProgramFlash, (uint16_t)BOOT_DELAYTIME_C, (uint16_t)BOOT_WAITTIME_UPDATE);// 編程指針+X-Modem協議識別

            if (0 == ret)

            {

                return UPDATE_OK;// 返回標志

            }

            if (2 == ret)

            {

                return UPDATE_NO;

            }

        }

   }

   return UPDATE_ERROR;

}

主函數代碼不難理解，進來之后先準備相應的扇區，然后擦除（FLash內部值置全FF），然后啟動X-Modem協議接收數據，數據接收完成啟動寫flash函數ProgramFlash()進行代碼燒寫，這一部分在下一節X-Modem-1K.c中講。不同的片子的燒寫流程不同，這個得看芯片手冊，有的需要準備扇區，有的不需要，但是大多數流程都保留了先擦除后燒寫的內容。

注意：擦除和燒寫之前需要看技術手冊搞明白芯片是支持區塊擦除還是支持頁擦除。

X-modem-1k.c

關于X-Modem協議是什么，大家可以自行去百度，這里也不再贅述。

先看代碼，比較長：

/**********************************************************

** Xmodem1k協議傳輸程序

** 參  數:    pfunPktHandle,: Xmodem1k協議傳輸所需函數結構體指針

**          u16ShortDly:    輪詢發送C字符的時間間隔

**          u8LongDly:      等待傳輸開始超時時限

** 返回值: 傳輸結果: 0--成功,1--升級失敗(錯誤或取消升級),2--沒有升級

**********************************************************/

uint8_t u8Xmodem1kClient(pFunPKTHAND pfunPktHandle, uint16_t  u16ShortDly, uint16_t u8LongDly)

{

    uint32_t u32ByteCnt   = 0;                                          /* 位計數器  計數一包的第幾個字節數據   */

    uint8_t  u8TimeoutCnt = 0;                                          /* 超時次數                             */

    uint8_t  u8DataerrCnt = 0;                                          /* 數據錯誤次數                       */

    uint8_t  u8PktIndex   = 1;                                          /* 包序號期望值                       */

    uint8_t  u8STATE = STAT_IDLE_C;                                     /* 狀態變量                             */

    uint8_t  u8Data;                                                    /* 存放接收數據及發送命令              */

    volatile uint16_t u16PktLen;                                        /* 包中有效數據的長度                */

    uint8_t  u8Message;

    sysTimerClr(1);

    while (1)

    {

        wdt_feed();

        switch (u8STATE)

        {

        case STAT_IDLE_C:                                               /* 輪詢發C狀態                  */

             if (sysTimerGet(1) >= u8LongDly )

             {

                u8STATE = STAT_TIMEOUT_C;                               /* 等待開始超時，跳到結束狀態   */

             }
