于pwm波的輸出實驗老早之前就學了，一直拖到現在才寫，，，。由于之前接觸過32的高級定時器所以是先從死區pwm波開始學的，后面才學的pwm波。其實會發出死區pwm波了也就會發pwm波了。在學習32的某個功能時要先去看32的數據參考手冊了解它的功能然后看它有哪些寄存器，對你需要用到的寄存器深入了解，最后看庫函數進行編程。

要發出死區pwm波就要用到32的高級定時器TIM1或TIM8，這兩個定時器才有死區寄存器才能發出死區pwm波，對于它們的介紹網上資料有很多這里就不重復啰嗦了，但需要看幾個重要的寄存器：

● 控制寄存器(TIMx_CRx)

● 模式控制寄存器(TIMx_SMCR)

● 狀態寄存器(TIMx_SR)

● 計數器寄存器(TIMx_CNT)

● 預分頻器寄存器(TIMx_PSC)

● 自動裝載寄存器(TIMx_ARR)

● 重復次數寄存器(TIMx_RCR)

● 剎車和死區寄存器(TIMx_BDTR)

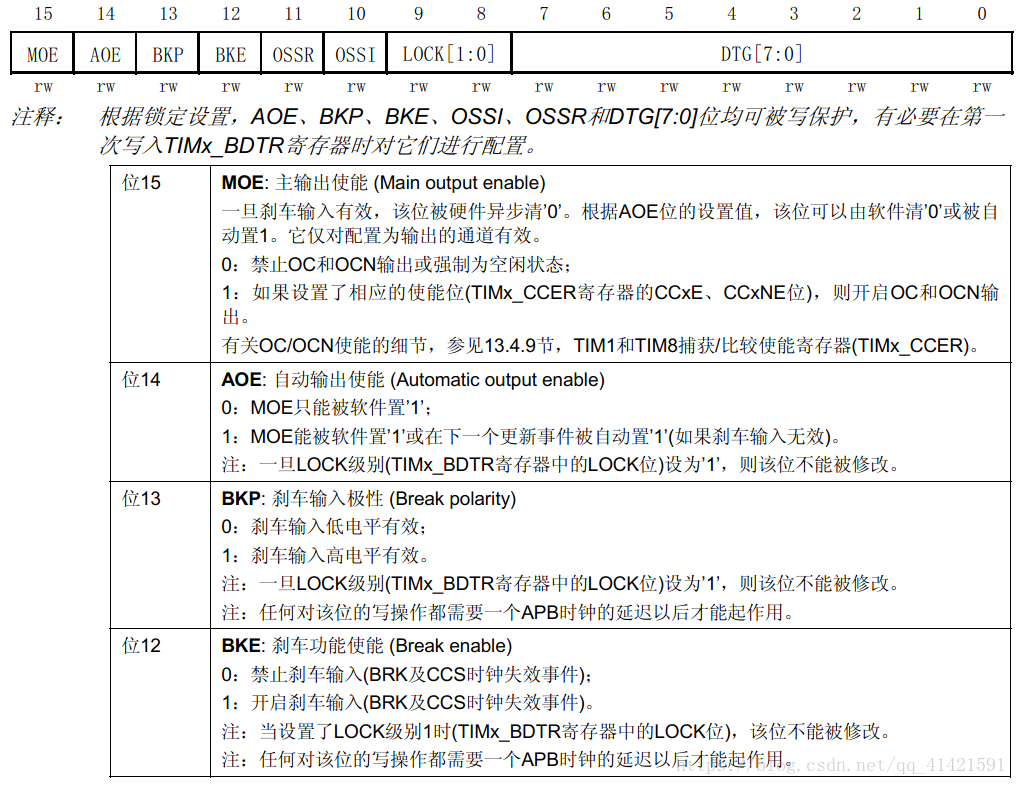

前面幾個寄存器是在配置TIM1/TIM8是要用到的基本設置。自動裝載寄存器是預先裝載的，寫或讀自動重裝載寄存器將訪問預裝載寄存器。根據在TIMx_CR1寄存器中的自動裝載預裝載使能位(ARPE)的設置，預裝載寄存器的內容被立即或在每次的更新事件UEV時傳送到影子寄存器。當計數器達到溢出條件(向下計數時的下溢條件)并當TIMx_CR1寄存器中的UDIS位等于0時，產生更新事件。更新事件也可以由軟件產生。計數器由預分頻器的時鐘輸出CK_CNT驅動，僅當設置了計數器TIMx_CR1寄存器中的計數器使能位(CEN)時，CK_CNT才有效。(更多有關使能計數器的細節，請參見控制器的從模式描述)。注意，在設置了TIMx_CR寄存器的CEN位的一個時鐘周期后，計數器開始計數。最后來看一下死區寄存器：它是用來設置兩個互補pwm波的死區時間的

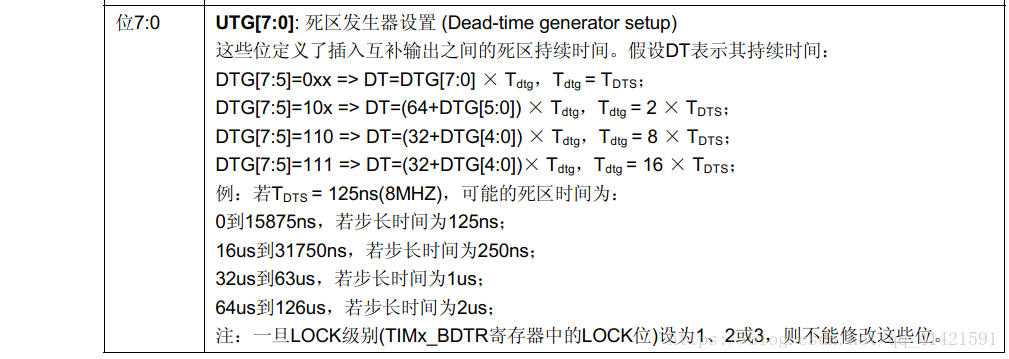

上面的位都是在配置死區寄存器要用到的基本配置，下面是它的死區時間配置位[7:0]

DT表示的是死區時間，分了有四種情況位[7：5]為0xx、10x、110、111（x表示0或1）。32的主頻是72M，它每走一下的時間為1/72000000=13.89ns。表中64的由來是2^6，由此32是2的5次方。因?yàn)閁TG是有8個位。

知道這些應該差不多了，接著就去看它的庫函數吧，32定時器的庫函數有兩頁之多，需仔細的看，死區寄存器的配置要注意兩路波的極性，不能搞錯了。

#include "pwm.h"

#include "sys.h"

//FUNCTION：TIM1初始化函數

//AUTHOR：BiggerPast

//DATE：20181010

void TIM1_Init(u16 arr,u16 psc,u16 dead_time)

{

float T_TDS=13.89;//13.89ns

u16 death_time;

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

TIM_OCInitTypeDef TIM_OCInitStructure;

TIM_BDTRInitTypeDef TIM_BDTRInitStructure;         //死區設置

//dead_time--->255，以下計算按死區寄存器UTG位而得

if(dead_time >=0 && dead_time <=1764)//公式1

death_time = dead_time/T_TDS;

else if(dead_time>=1778 && dead_time<=3529)//公式2

death_time=dead_time/(T_TDS*2)+64;

else if(dead_time>=3556 && dead_time<=7001)//公式3

death_time=dead_time/(T_TDS*8)+160;

else if(dead_time>=7112 && dead_time<=14001)//公式4

    death_time=dead_time/(T_TDS*16) + 192;

  else

    death_time=death_time;

//IO口初始化

RCC->APB2ENR|=(1<<2)|(1<<3)|(1<<11);//使能PA PB TIM1時鐘

GPIOA->CRH&=0XFFFFF000;//清除設置

GPIOB->CRH&=0X000FFFFF;

GPIOA->CRH|=0X0000000A;//PA8復用推挽輸出 2M

GPIOB->CRH|=0X00A00000;//B13復用推挽輸出 2M

//定時器配置

TIM_TimeBaseStructure.TIM_Period = arr;//在下一個更新事件裝入活動的自動重裝載寄存器周期的值

TIM_TimeBaseStructure.TIM_Prescaler = psc;//TIM1時鐘頻率除數的預分頻值

TIM_TimeBaseStructure.TIM_ClockDivision = 0;//時鐘分頻可為1,2,4

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;// 計數模式Up為向上計數，Down向下

TIM_TimeBaseStructure.TIM_RepetitionCounter = 0;//重復計數

TIM_TimeBaseInit(TIM1,&TIM_TimeBaseStructure);

//輸出波形配置 CH1

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//定時器模式為PWM模式1

TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//輸出比較使能

TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable;//輸出比較N使能

TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//空閑輸出極性高

TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High;

TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Reset;//空閑輸出高

TIM_OCInitStructure.TIM_OCNIdleState = TIM_OCNIdleState_Reset;//空閑輸出低

TIM_OCInitStructure.TIM_Pulse = duty;

TIM_OC1Init(TIM1,&TIM_OCInitStructure);

/*高級定時器死區配置*/

TIM_BDTRInitStructure.TIM_AutomaticOutput=TIM_AutomaticOutput_Enable;//MOE主輸出使能

TIM_BDTRInitStructure.TIM_Break=TIM_Break_Disable;//剎車功能禁止

TIM_BDTRInitStructure.TIM_BreakPolarity=TIM_BreakPolarity_High;

TIM_BDTRInitStructure.TIM_DeadTime=death_time;//死區時間

TIM_BDTRInitStructure.TIM_LOCKLevel=TIM_LOCKLevel_OFF;//鎖定關閉，寄存器無寫保護

TIM_BDTRInitStructure.TIM_OSSRState=TIM_OSSRState_Disable;

TIM_BDTRInitStructure.TIM_OSSIState=TIM_OSSIState_Disable;

TIM_BDTRConfig(TIM1, &TIM_BDTRInitStructure);

TIM_CtrlPWMOutputs(TIM1,ENABLE);//MOE主輸出使能  高級定時器必須

TIM_OC1PreloadConfig(TIM1,TIM_OCPreload_Enable);//CH1預裝載使能

TIM_ARRPreloadConfig(TIM1,ENABLE);//使能TIM1在ARR上的預裝載寄存器

TIM_Cmd(TIM1,ENABLE);

}

總結：波形的輸出端口有個映射的問題：映射就像是功能復制，把一個IO口的功能復制到另一個IO口，當一個IO口的功能重復時通過映射就可以實現一個IO口實現不同的功能了。需要特別注意，不然輸出波形不正常！
