主機環境：Windows 7 SP1

開發環境：MDK5.14

目標板：STM32F103C8T6

開發庫：STM32F1Cube庫和STM32_USB_Device_Library

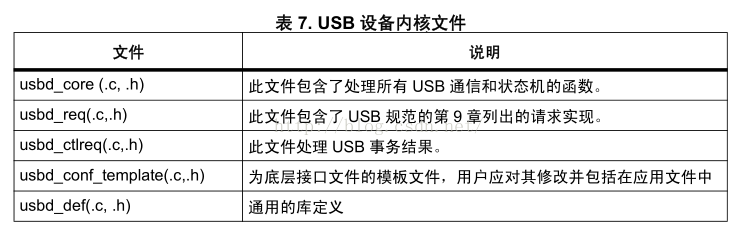

現在來分析哈USB器件庫代碼，先來看usbd_core文件，其頭文件只有一些函數聲明，沒啥可說的，只有一點，之前分析usbd_conf.c文件時里面USB中斷回調函數中調用的底層接口都是在usbd_core.h文件中聲明的，同樣由用戶實現的底層接口也是在該文件中聲明的，在usbd_core.c文件中實現，該文件是很重要的一個文件，因?yàn)樗猩蠈硬僮髯罱K都會調用該文件中的API來實現。在器件庫文檔中提到了核心庫的作用，如下：

第一個分析的函數是USB棧的初始化以及重新初始化，如下：

/**

* @brief  USBD_Init

*         Initializes the device stack and load the class driver

* @param  pdev: device instance

* @param  pdesc: Descriptor structure address

* @param  id: Low level core index

* @retval None

*/

USBD_StatusTypeDef USBD_Init(USBD_HandleTypeDef *pdev, USBD_DescriptorsTypeDef *pdesc, uint8_t id)

{

  /* Check whether the USB Host handle is valid */

  if(pdev == NULL)

  {

    USBD_ErrLog("Invalid Device handle");

    return USBD_FAIL;

  }

  /* Unlink previous class*/

  if(pdev->pClass != NULL)

  {

    pdev->pClass = NULL;

  }

  /* Assign USBD Descriptors */

  if(pdesc != NULL)

  {

    pdev->pDesc = pdesc;

  }

  /* Set Device initial State */

  pdev->dev_state  = USBD_STATE_DEFAULT;

  pdev->id = id;

  /* Initialize low level driver */

  USBD_LL_Init(pdev);

  return USBD_OK;

}

/**

* @brief  USBD_DeInit

*         Re-Initialize th device library

* @param  pdev: device instance

* @retval status: status

*/

USBD_StatusTypeDef USBD_DeInit(USBD_HandleTypeDef *pdev)

{

  /* Set Default State */

  pdev->dev_state  = USBD_STATE_DEFAULT;

  /* Free Class Resources */

  pdev->pClass->DeInit(pdev, pdev->dev_config);

    /* Stop the low level driver  */

  USBD_LL_Stop(pdev);

  /* Initialize low level driver */

  USBD_LL_DeInit(pdev);

  return USBD_OK;

}

USB初始化函數很簡單，將USB句柄的設備類指針置NULL，同時將USB的描述符加載上去，將USB設備狀態置為默認狀態，該函數里面的id目前不清楚是作何用，最后調用USB_LL_Init()函數來初始化底層驅動。USB器件庫中USB設備有四種狀態，定義在usbd_def.h文件中，如下：

/*  Device Status */

#define USBD_STATE_DEFAULT                                1

#define USBD_STATE_ADDRESSED                              2

#define USBD_STATE_CONFIGURED                             3

#define USBD_STATE_SUSPENDED                              4

默認狀態、地址狀態、配置狀態、掛起狀態。在USB2.0協議文檔的第9章節中規定了USB設備的6種狀態：連接狀態、上電狀態、默認狀態、地址狀態、配置狀態、掛起狀態，六者之間的關系圖如下所示：

在USB庫中是省略了連接和上電兩個狀態，剩下四種狀態的說明可以在USB2.0協議的第九章節找到，由此可以看出USB2.0協議中第九章節有多重要了。在USB分配地址之前其使用默認地址，處在默認狀態下的USB設備不能響應正常的請求，當USB設備分配了唯一的地址后即進入地址狀態，響應正常請求，USB設備配置完成后進入配置狀態，USB設備在指定時間長度內沒有檢測到總線通信時會進入掛起狀態，但會保持任何內部狀態，包括地址和配置。在USB重新初始化函數中，需要釋放類資源，且停止USB底層驅動，重新初始化底層驅動。接著是注冊類函數：

/**

  * @brief  USBD_RegisterClass

  *         Link class driver to Device Core.

  * @param  pDevice : Device Handle

  * @param  pclass: Class handle

  * @retval USBD Status

  */

USBD_StatusTypeDef  USBD_RegisterClass(USBD_HandleTypeDef *pdev, USBD_ClassTypeDef *pclass)

{

  USBD_StatusTypeDef   status = USBD_OK;

  if(pclass != 0)

  {

    /* link the class to the USB Device handle */

    pdev->pClass = pclass;

    status = USBD_OK;

  }

  else

  {

    USBD_ErrLog("Invalid Class handle");

    status = USBD_FAIL;

  }

  return status;

}

注冊設備類函數也很簡單，把設備類指針傳遞給USB設備句柄即可，通過指針USB句柄包含了我們所用的所有資源，接著來看USB的一些基本操作，如下：

/**

  * @brief  USBD_Start

  *         Start the USB Device Core.

  * @param  pdev: Device Handle

  * @retval USBD Status

  */

USBD_StatusTypeDef  USBD_Start  (USBD_HandleTypeDef *pdev)

{

  /* Start the low level driver  */

  USBD_LL_Start(pdev);

  return USBD_OK;

}

/**

  * @brief  USBD_Stop

  *         Stop the USB Device Core.

  * @param  pdev: Device Handle

  * @retval USBD Status

  */

USBD_StatusTypeDef  USBD_Stop   (USBD_HandleTypeDef *pdev)

{

  /* Free Class Resources */

  pdev->pClass->DeInit(pdev, pdev->dev_config);

  /* Stop the low level driver  */

  USBD_LL_Stop(pdev);

  return USBD_OK;

}

/**

* @brief  USBD_RunTestMode

*         Launch test mode process

* @param  pdev: device instance

* @retval status

*/

USBD_StatusTypeDef  USBD_RunTestMode (USBD_HandleTypeDef  *pdev)

{

  return USBD_OK;

}

/**

* @brief  USBD_SetClassConfig

*        Configure device and start the interface

* @param  pdev: device instance

* @param  cfgidx: configuration index

* @retval status

*/

USBD_StatusTypeDef USBD_SetClassConfig(USBD_HandleTypeDef  *pdev, uint8_t cfgidx)

{

  USBD_StatusTypeDef   ret = USBD_FAIL;

  if(pdev->pClass != NULL)

  {

    /* Set configuration  and Start the Class*/

    if(pdev->pClass->Init(pdev, cfgidx) == 0)

    {

      ret = USBD_OK;

    }

  }

  return ret;

}

/**

* @brief  USBD_ClrClassConfig

*         Clear current configuration

* @param  pdev: device instance

* @param  cfgidx: configuration index

* @retval status: USBD_StatusTypeDef

*/

USBD_StatusTypeDef USBD_ClrClassConfig(USBD_HandleTypeDef  *pdev, uint8_t cfgidx)

{

  /* Clear configuration  and De-initialize the Class process*/

  pdev->pClass->DeInit(pdev, cfgidx);

  return USBD_OK;

}

/**

* @brief  USBD_LL_Reset

*         Handle Reset event

* @param  pdev: device instance

* @retval status

*/

USBD_StatusTypeDef USBD_LL_SetSpeed(USBD_HandleTypeDef  *pdev, USBD_SpeedTypeDef speed)

{

  pdev->dev_speed = speed;

  return USBD_OK;

}

其中USBD_Start和USBD_Stop跟USBD的初始化類似都是調用usbd_conf中的底層基本操作，USBD_RunTestMode()函數為空，表明不支持測試模式，測試模式在USB2.0協議文檔有提及，既然這里不支持就么有去細研究該功能。另外兩個函數USBD_SetClassConfig()、USBD_ClrClassConfig()函數則是跟USB設備類相關，這里我們還沒有分析到USB設備類中，所以也略過，知道其功能即可。最后有一個USBD_LL_SetSpeed()函數，USB通信有三種通信速度：低速、全速、高速，STM32F103C8T6支持全速模式，USB速度的定義如下：

/* Following USB Device Speed */

typedef enum

{

  USBD_SPEED_HIGH  = 0,

  USBD_SPEED_FULL  = 1,

  USBD_SPEED_LOW   = 2,

}USBD_SpeedTypeDef;

usbd_core.c中剩下的一些函數體則是在usbd_conf.cUSB中斷回調函數中調用的USB通信處理的真正實現者，如下：

/**

* @brief  USBD_SetupStage

*         Handle the setup stage

* @param  pdev: device instance

* @retval status

*/

USBD_StatusTypeDef USBD_LL_SetupStage(USBD_HandleTypeDef *pdev, uint8_t *psetup)

{

  USBD_ParseSetupRequest(&pdev->request, psetup);

  pdev->ep0_state = USBD_EP0_SETUP;

  pdev->ep0_data_len = pdev->request.wLength;

  switch (pdev->request.bmRequest & 0x1F)

  {

  case USB_REQ_RECIPIENT_DEVICE:

    USBD_StdDevReq (pdev, &pdev->request);

    break;

  case USB_REQ_RECIPIENT_INTERFACE:

    USBD_StdItfReq(pdev, &pdev->request);

    break;

  case USB_REQ_RECIPIENT_ENDPOINT:

    USBD_StdEPReq(pdev, &pdev->request);

    break;

  default:

    USBD_LL_StallEP(pdev , pdev->request.bmRequest & 0x80);

    break;

  }

  return USBD_OK;

}

/**

* @brief  USBD_DataOutStage

*         Handle data OUT stage

* @param  pdev: device instance

* @param  epnum: endpoint index

* @retval status

*/

USBD_StatusTypeDef USBD_LL_DataOutStage(USBD_HandleTypeDef *pdev , uint8_t epnum, uint8_t *pdata)

{

  USBD_EndpointTypeDef    *pep;

  if(epnum == 0)

  {

    pep = &pdev->ep_out[0];

    if ( pdev->ep0_state == USBD_EP0_DATA_OUT)

    {

      if(pep->rem_length > pep->maxpacket)

      {

        pep->rem_length -=  pep->maxpacket;

        USBD_CtlContinueRx (pdev,

                            pdata,

                            MIN(pep->rem_length ,pep->maxpacket));

      }

      else

      {

        if((pdev->pClass->EP0_RxReady != NULL)&&

           (pdev->dev_state == USBD_STATE_CONFIGURED))

        {

          pdev->pClass->EP0_RxReady(pdev);

        }

        USBD_CtlSendStatus(pdev);

      }

    }

  }

  else if((pdev->pClass->DataOut != NULL)&&

          (pdev->dev_state == USBD_STATE_CONFIGURED))

  {

    pdev->pClass->DataOut(pdev, epnum);

  }

  return USBD_OK;

}

/**

* @brief  USBD_DataInStage

*         Handle data in stage
