1．目的

在工業控制過程中，它是控制系統與微機之間不可缺少的接口方式。要實現自動控制，就要檢測有關參數，A/D轉換器，把檢測到的電壓或電流信號(模擬量)轉換成計算機能夠識別的等效數字量，這些數字量經過計算機處理后輸出結果，通過D/A轉換器變?yōu)殡妷夯螂娏餍盘?，送到?zhí)行機構，達到控制某種過程的目的。

2.與A/D轉換相關的寄存器

與STC15系列單片機A/D轉換相關的寄存器列于下表所示。

2.1．P1口模擬功能控制寄存器P1ASF

STC15系列單片機的A/D轉換口在P1口（P1.7-P1.0），有8路10位高速A/D轉換器，速度可達到300KHz（30萬次/秒）。8路電壓輸入型A/D,可做溫度檢測、電池電壓檢測、按鍵掃描、頻譜檢測等。上電復位后P1口為弱上拉型I/O口，用戶可以通過軟件設置將8路中的任何一路設置為A/D裝換，不需作為A/D使用的P1口可繼續作為I/O口使用（建議只作為輸入）。需作為A/D使用的口需先將P1ASF特殊功能寄存器中的相應位置為‘1’，將相應的口設置為模擬功能。P1ASF寄存器的格式如下：

P1ASF：P1口模擬功能控制寄存器（該寄存器是只寫寄存器，讀無效）

2.2. ADC_CONTR

ADC_CONTR寄存器的格式如下：

ADC_CONTR：ADC控制寄存器

對ADC_CONTR寄存器進行操作，建議直接用MOV賦值語句，不要用‘與’和‘或’語句。

ADC_POWER：ADC電源控制位。

0：關閉ADC電源；

1：打開A/D轉換器電源。

建議進入空閑模式和掉電模式前，將ADC電源關閉，即ADC_POWER = 0，可降低功耗。啟動A/D轉換前一定要確認A/D電源已打開，A/D轉換結束后關閉A/D電源可降低功耗，也可不關閉。初次打開內部A/D轉換模擬電源，需適當延時，等內部模擬電源穩定后，再啟動A/D轉換。

建議啟動A/D轉換后，在A/D轉換結束之前，不改變?nèi)魏蜪/O口的狀態，有利于高精度A/D轉換，如能將定時器/串行口/中斷系統關閉更好。

SPEED1，SPEED0：模數轉換器轉換速度控制位

ADC_FLAG：模數轉換器轉換結束標志位，當A/D轉換完成后，ADC_FLAG = 1，要由軟件清0。不管是A/D轉換完成后由該位申請產生中斷，還是由軟件查詢該標志位A/D轉換是否結束，當A/D轉換完成后，ADC_FLAG = 1，一定要軟件清0。

ADC_START：模數轉換器（ADC）轉換啟動控制位，設置為“1”時，開始轉換，轉換結束后為0。

CHS2/CHS1/CHS0：模擬輸入通道選擇，CHS2/CHS1/CHS0

2.3.ADC轉換結果調整寄存器位—ADRJ

ADC轉換結果調整控制位——ADRJ位于寄存器CLK_DIV/PCON中，用于控制ADC轉換結果存放的位置。

ADRJ：ADC轉換結果調整

0：ADC_RES[7:0]存放高8位ADC結果，ADC_RESL[1:0]存放低2位ADC結果

1：ADC_RES[1:0]存放高2位ADC結果，ADC_RESL[7:0]存放低8位ADC結果

2.4.A/D轉換結果寄存器ADC_RES、ADC_RESL

特殊功能寄存器ADC_RES和ADC_RESL寄存器用于保存A/D轉換結果，其格式如下：

AUXRI寄存器的ADRJ位是A/D轉換結果寄存器（ADC_RES、ADC_RESL）的數據格式調整控制位。

當ADRJ = 0時，10位A/D轉換結果的高8位存放在ADC_RES中，低2位存放在ADC_RESL的低2位中。

此時，如果用戶需取完整10位結果，按下面公式計算：

10-bit A/D ConversionResult:(ADC_RES[7:0],ADC_RESL1:0]) = 1024*Vin/Vcc

如果用戶只需取8位結果，按下面公式計算：

8-bit A/D ConversionResult:(ADC_RES[7:0]) = 256*Vin/Vcc

式中，Vin為模擬輸入通道輸入電壓，Vcc為單片機實際工作電壓，用單片機工作

電壓作為模擬參考電壓。

當ADRJ = 1時，10位A/D轉換結果的高2位存放在ADC_RES的低2位中，低8位存放在ADC_RESL中。

此時，如果用戶需取完整10位結果，按下面公式計算：

10-bit A/D ConversionResult:(ADC_RES[1:0],ADC_RESL[7:0]) = 1024*Vin/Vcc

式中，Vin為模擬輸入通道輸入電壓，Vcc為單片機實際工作電壓，用單片機工作電壓作為模擬參考電壓。

2.5．中斷允許寄存器IE

IE：中斷允許寄存器（可位尋址）

EA：CPU的中斷開放標志

EA = 1，CPU開放中斷，

EA = 0，CPU屏蔽所有的中斷申請。

EA的作用是使中斷允許形成多級控制。即各中斷源首先受EA控制;其次還受各中斷源自己的中斷允許控制位控制。

EADC：A/D轉換中斷允許位

EADC = 1，允許A/D轉換中斷，

EADC = 0，禁止A/D轉換中斷。

2.6.中斷優先級控制寄存器IP

IP：中斷優先級控制寄存器（可位尋址）

PADC：A/D轉換中斷優先級控制位。

當PADC = 0時，A/D轉換中斷為最低優先級中斷（優先級0）

當PADC = 1時，A/D轉換中斷為最高優先級中斷（優先級1）

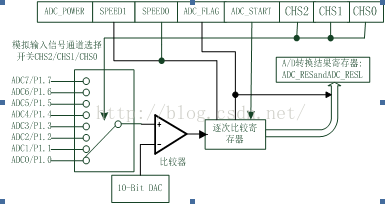

3．A/D轉換器的結構

4．程序

/****************************************************/

//利用STC12C5A60S2AD轉換，實現溫度計

//函數名：main.c

/****************************************************/

#include

#include"10bit_adc.c"

#define uchar unsigned char  /*宏定義用uchar 代替unsignedchar*/

#define uint unsigned int       /*宏定義用uint 代替 unsignedint*/

code uchar seven_seg[] ={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

uchar cp0;

uint cp1,AD_DAT;

sbit P3_4 = P3^4;

sbit P3_5 = P3^5;

sbit P3_6 = P3^6;

/************Timer0中斷服務函數***************/

void timer0_isr(void) interrupt 1

{

       TH0= (65536 - 1000) / 256; //重裝初值

       TL0= (65536 - 1000) % 256;       //重裝初值

       cp1++;                              //中斷1次，變量加1

       if(cp1>=  1000)                //1秒到了

       {

              cp1= 0;

              AD_DAT= get_adc();

              AD_DAT= (790 - AD_DAT) * 0.095;

       }

       P2= 0xff;

       P3= 0xff;

       switch(cp0)

       {

              case0: P2 = seven_seg[AD_DAT % 100 % 10]; P3_6 = 0;break;

              case1: P2 = seven_seg[AD_DAT % 100 / 10]; P3_5 = 0;;break;

              case2: P2 = seven_seg[AD_DAT / 100]; P3_4 = 0;break;

       }

       cp0++;

       if(cp0>=3)cp0 = 0;

}

/*********************Timer0初始化函數***********************/

void timer0_init(void)

{

       TMOD= 0x01;                        //T0工作方式1

       TH0= (65536 - 1000) / 256;        //對機器脈沖計數1000個計滿溢出引發中斷

       TL0= (65536 - 1000) % 256;

       EA= 1;                                  //開總中斷

       ET0= 1;                                  //開T0中斷

       TR0= 1;                                  //啟動定時器T0

}

/**************************主函數****************************/

void main(void)

{

       timer0_init();

       adc_init();

       while(1);                                    //等待中斷

}

/****************************************************/

//利用STC12C5A60S2AD轉換，實現溫度計

//函數名：10bit_adc.c

/****************************************************/

#include

#include

#define nop _nop_()

#define ADC_POWER 0x80

#define ADC_START 0x08

#define ADC_FLAG 0x10

#define ADC_SPEEDH 0x40                    //轉換速度為180個時鐘周期

#define ADRJ 0x20                           //ADRJ = 1;

#define AD_P1_0 0x00               //P1.0為AD輸入;

sfr ADC_CONTR = 0xbc;

sfr ADC_RES = 0xbd;

sfr ADC_RESL = 0xbE;

sfr P1ASF = 0x9D;

sfr PCON2 = 0x97;

void adc_init(void)

{

       P1ASF= 0x01;                         //設置P1為模擬輸入端口

       PCON2= PCON2 | ADRJ;           //ADRJ  = 1;

       ADC_CONTR= ADC_POWER | ADC_SPEEDH | AD_P1_0;

       //設置A/D電源開啟、轉換速度設置、A/D輸入端口；

       nop;nop;nop;nop;//等待電源穩定；

}

unsigned int get_adc(void)

{

       unsignedint i,j;

       ADC_CONTR= ADC_CONTR | ADC_START;                 //開始轉換

       while((ADC_CONTR& ADC_FLAG) != ADC_FLAG);    //等待轉換標志置位

       i= ADC_RES;

       j= ADC_RESL;

       i= i << 8;

       i= i | j;

       ADC_CONTR= ADC_CONTR & ~ADC_FLAG ;                   //清零轉換標志位

       ADC_RES= 0;

       ADC_RESL= 0;

       return(i);

}
