tinyalsa 是 Google 在 Android 4.0 之后推的基于 alsa 內核的用戶層音頻接口。tinyalsa 提供的頭文件是'asoundlib.h'，提供最基礎的 pcm 和 mixer 操作。
tinyalsa 的實現文件為 pcm.c（實現 pcm api）和 mixer.c（實現 mixer api）。在其中有四個小工具它們分別是：
tinypcminfo：tinypcminfo.c，查看 pcm 設備能力；
tinyplay：tinyplay.c，使用 pcm 設備播放 wav 格式的音頻文件；
tinycap：tinycap.c，使用 pcm 設備采集 pcm 格式的碼流，并保存為 wav 格式的文件；
tinymix：tinymix.c，對 pcm 設備的控制，包括音量調節、設備切換。
這四個工具使用時可以先使用 tinypcminfo 查看 pcm 設備的能力，以防我們使用其他三個命令時使用
了不合理的配置會出現 parameter invalid 的錯誤。
本文檔適用于最小 Linux 系統以及 Qt 系統。

64.1 源碼編譯
查看本次提供的壓縮包內容，分別為指導文檔，測試音樂以及源碼文件夾，如下圖所示。

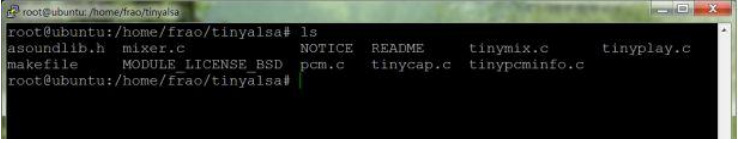

將提供的壓縮包中的文件夾 tinyalsa 拷貝到 Ubunut 的工作目錄，如圖。

本次編譯環境為“arm-2009q3”,如下圖所示。

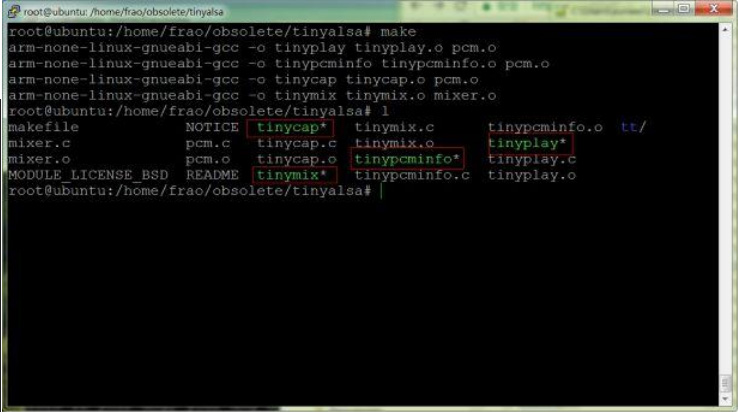

進入到 ubuntu 上的 tinyalsa 文件夾，在當前目錄下輸入命令“make”，自動生成 4 個 可執行文件“tinycap、tinymix、tinypcminfo、tinyplay”。

編譯完成。

64.2 耳機和喇叭測試

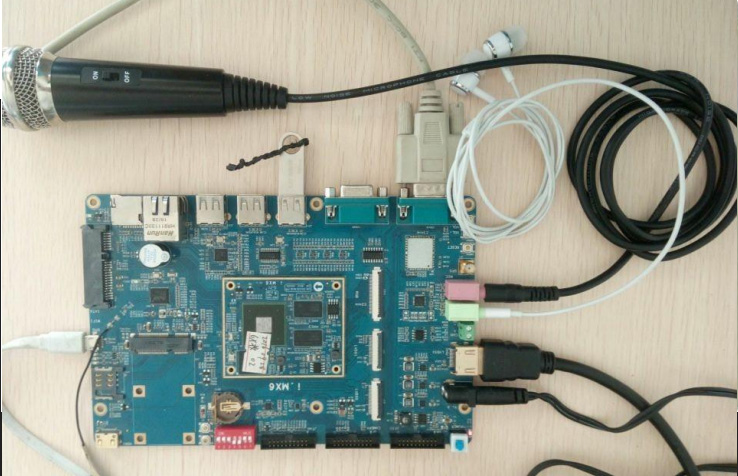

本次測試是在 iTOP-iMX6Q 開發板上進行，耳機，麥克風的連接如圖。喇叭左聲道是 J5，右聲道是 J6。

64.2.1 測試環境和 tinymix
將上一步生成的 4 個二進制可執行文件和我們提供的測試音樂 1.wav 文件拷貝到 U 盤，插入到運行最小 Linux 系統的 iMX6Q 開發板上，掛載 U 盤使用命令 “mount /dev/sda1 /mnt/disk”，如下圖所示。

如果在 qt 系統上，那么先需要使用命令“mknod /dev/sda1 b 8 1”創建節點，再使用命令“mount/dev/sda1 /mnt/disk”掛載 U 盤，如下圖所示。

然后使用命令“cp /mnt/disk/tiny* /bin”將 U 盤中的四個可執行文件拷貝到“/bin”目錄下，如下圖所示。

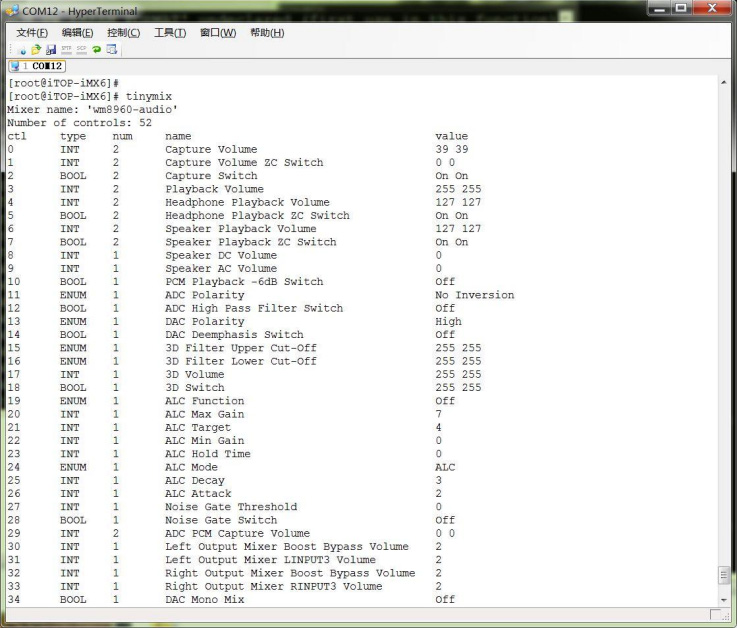

接著在控制臺輸入“tinymix”命令，如下圖所示，可以看到全部設置。

第一行顯示“Number of controls: 52”表明有 52 條 tinymix 混音命令。
第二行是介紹 0-52 條命令的表格； 第一列 ctl 表示編號。使用對應命令的時候如果想用第 n 條命令，則 tinymix 要加上第一個參數 n； 第二列 type 表示類型。INT 類型可以設置為 0-127 或者 255，BOOL 表示可以設置為 0 和 1； 第三列 num 表示“可控制數目”。例如，有兩個耳機（左耳和右耳）通道，可是只用設置一個參數 4 同時就可以設定兩 個耳機的音量；第四列 name 解釋命令；第五列 value顯示參數當前的值。
測試中需要用到的命令如下表所示。注意，下表中只有最常用的命令，其它命令可以使用 tinymix 命令查看研究，這里不再贅述。

編號 5 中的零交叉檢波（Zero Cross detection）設置增益只有在輸入信號零交叉后才會變化，開啟此項以避免增益變化引起的咔咔聲。
應該注意的是，無論在最小 Linux 系統還是 Qt 系統，聲音默認同時從揚聲器以及內置耳機輸出，并沒有切換內外放的開關。而當揚聲器的兩個聲道同時打開時，默認只有右聲道有聲音，要想使用左聲道輸出，則需關閉右聲道。即揚聲器只能作用在一個聲道。如果在耳機和揚聲器同時設置非零音量時播放音樂，聲音從耳機以及揚聲器的右聲道傳出。

64.2.2 耳機播放測試
使用耳機輸出，則在串口控制臺依次執行以下命令：tinymix 4 127、tinymix 5 1、 tinymix 38 1、
tinymix 41 1，如下圖所示。

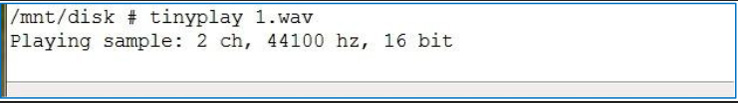

接下來在串口控制臺輸入“tinyplay /mnt/disk/1.wav”，音頻文件的具體路徑應以實際情況為準，操作完成如下圖所示。

可以看到正在播放，并且耳機中可以聽到聲音，退出播放使用快捷鍵 Ctrl+c。

64.2.3 揚聲器喇叭播放測試

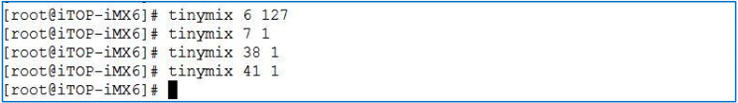

使用揚聲器，則需在串口依次輸入以下命令：tinymix 6 127、tinymix 7 1、tinymix 38 1、tinymix
41 1，如下圖所示。

接下來在串口控制臺輸入“tinyplay /mnt/disk/1.wav”，音頻文件的具體路徑應以實際情況為準，操作完成如下圖所示。

可以聽到揚聲器中有聲音播放。
