1.在迅為i.MX6ULL開發板上使用的是 usb 接口的 RTL8723 wifi 模塊，原理圖如下所示：

可以看到 RTL8723 模塊的接口非常簡單，只有 DP1 和 DM1 連接到 usb HUB 芯片上，就可以完成通信電路。
RTL8723 是 realtek 公司的 wifi 芯片，已經提供了 wifi 驅動源碼，就不需要我們自己去編寫了，只需要將提
供的 wifi 驅動源碼添加到 Linux 內核中進行編譯就可以了。

1.1在Linux內核中添加wifi驅動
首先獲取 wifi 驅動源碼，放到 Linux 內核 drivers/net/wireless 目錄下，如下所示：

rtl8723BU 目錄下內容如下所示：

其中 Kconfig 文件是 rtl8723 驅動的配置文件，這樣可以通過 Linux 內核圖形化配置界面來選擇是否編譯
WIFI 驅動，Kconfig 文件內容如下所示：
config RTL8723BU
tristate 'Realtek 8723B USB WiFi'
depends on USB
---help---
Help message of RTL8723BU
當添加完 rtl8723 wifi 驅動時，需要修改上一級的 Kconfig 和 Makefile。
修改 drivers/net/wireless/Kconfig，添加如下內容：
source 'drivers/net/wireless/rtl8723BU/Kconfig'

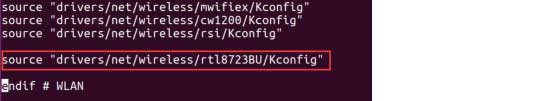

添加完成后如下所示：

添加完成后，在 Linux 內核的驅動配置界面上才會出現 rtl8723 的配置選項。
修改 drivers/net/wireless/Makefile 文件，添加如下內容：
obj-$(CONFIG_RTL8723BU) += rtl8723BU/
修改后如下所示：


1.2  配置 Linux 內核
添加好 rtl8723 wifi 驅動并修改完配置文件后，需要在 Linux 內核中在進行配置。
1、配置支持 USB 設備
Linux 內核配置路徑如下：
Device Drivers --->

• USB support --->
  <*> EHCI HCD (USB 2.0) support
  <*> ChipIdea Highspeed Dual Role Controller

• ChipIdea device controller

• ChipIdea host controller

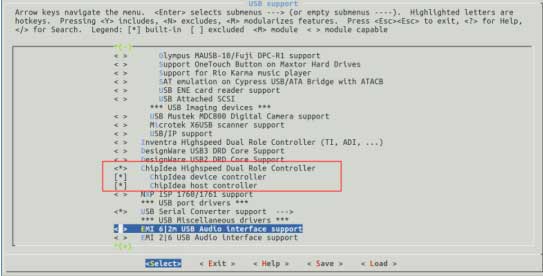

  配置完成如下圖所示：



  2、配置支持 wifi 設備
  Linux 內核配置路徑如下：
  Device Drivers --->

• Network device support --->

• Wireless LAN --->
  <*> IEEE 802.11 for Host AP (Prism2/2.5/3 and WEP/TKIP/CCMP)

• Support downloading firmware images with Host AP driver

• Support for non-volatile firmware download

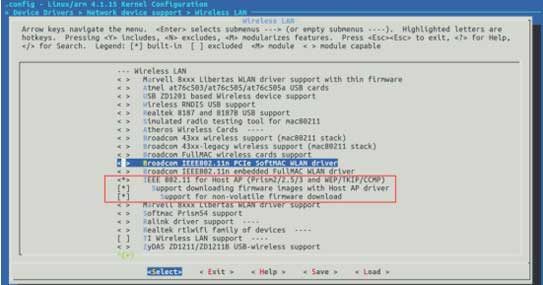

  配置完成如下圖所示：



  3、配置支持 IEEE 802.11
  Linux 內核配置路徑如下：

• Networking support --->
  -*- Wireless --->

• cfg80211 wireless extensions compatibility
  <*> Generic IEEE 802.11 Networking Stack (mac80211)

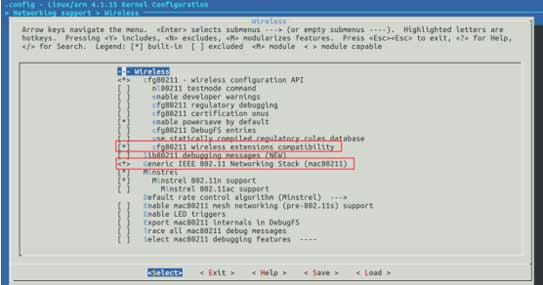

  配置完成如下圖所示：



  4、配置 rtl8723 wifi 驅動
  Linux 內核配置路徑如下：
  Device Drivers --->

• Network device support --->

• Wireless LAN --->
  <*> Realtek 8723B USB WiFi
  配置結果如圖所示：


  直接將 rtl8723 wifi 模塊的驅動編譯到內核中去。
  以上 Linux 內核配置完成后，重新編譯內核生成 zImage，使用新的 zImage 啟動開發板。

  1.3 rtl8723 wifi  模塊驅動測試

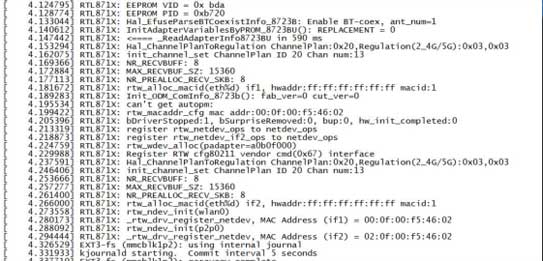

  使用新的 zImage 鏡像啟動開發板，系統啟動過程中會有如下信息打?。?br/>

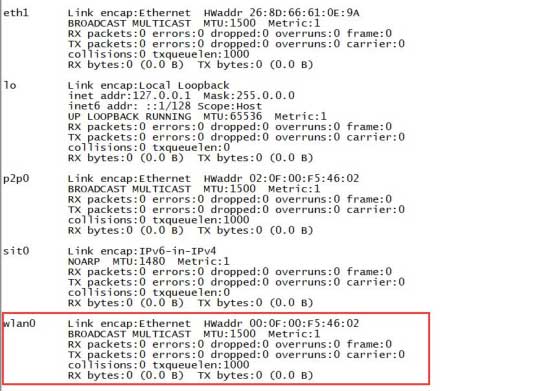

  上圖說明在 Linux 系統啟動過程中使用了 rtl8723 wifi 模塊的驅動程序。當啟動完成驅動后使用“ifconfig -a”
  命令查看 wlan 網卡是否存在，結果如下圖所示：


  可以看到存在一個 wlan0 設備，這個就是 rtl8723 wifi 模塊對應的網卡設備。說明驅動程序測試正常，但是
  如果要聯網的話，還需要第三方組件才可以。下面就來看一下如何使用第三方組件進行聯網測試。
