00、通識

版本號

VERSION = 2016      //主版本號

PATCHLEVEL = 03 //補丁版本號

SUBLEVEL = //次版本號

EXTRAVERSION =      //附加版本信息

NAME = //名字有關的，一般不使用這兩個

MAKEFLAGS 變量

export VARIABLE //導出變量給子 make

unexport VARIABLE    //不導出變量給子 make

MAKEFLAGS += -rR --include-dir=$(CURDIR)

MAKEFLAGS /SHELL 值始終自動的傳遞給子make  除非使用“unexport”聲明

-rR ： 表示禁止使用內置的隱含規則和變量定義

--include-dir ： 指明搜索路徑

$(CURDIR)： 表示當前目錄

編譯選項

V=1          來實現完整的命令輸出

O=out        指定輸出目錄

C = 1        使能代碼檢查

M=dir        單獨編譯某個模塊

HOSTARCH     主機架構

HOSTOS       系統

ARCH         架構 //ARCH = arm

CROSS_COMPILE  交叉編譯工具 //arm-linux-gnueabihf- (只到 “ - ”）

CC = $(CROSS_COMPILE)gcc   //CC 為編譯gcc的簡短語法

常用變量

ARCH = arm

CPU = armv7

BOARD = mx6ullevk

VENDOR = freescale

SOC = mx6

CPUDIR = arch/arm/cpu/armv7

BOARDDIR = freescale/mx6ullevk

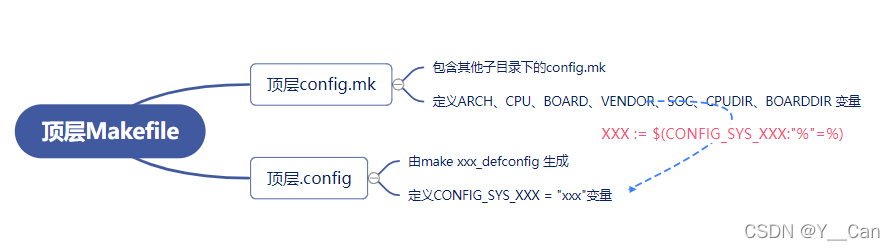

ARCH、CPU、BOARD、VENDOR、SOC、CPUDIR、BOARDDIR 等變量定義在 config.mk 文件：

config.mk：

ARCH := $(CONFIG_SYS_ARCH:'%'=%)

CPU := $(CONFIG_SYS_CPU:'%'=%)     //'%'=% 取雙引號里面的值

.....

= 是最基本的賦值

:= 是覆蓋之前的值

?= 是如果沒有被賦值過就賦予等號后面的值

+= 是添加等號后面的值

01、清除過程

make distclean 或者 make mrproper

會調用頂層的Makefile的 distclean 規則。

02、配置工程，生成.config配置文件

make xxx_defconfig

會調用頂層的Makefile的 %config 規則。

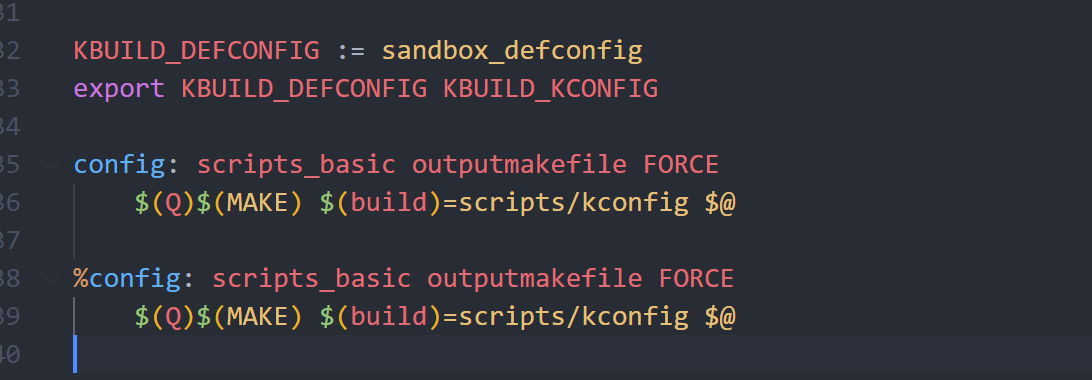

%config 規則： %通配符，當輸入“make xxx_defconfig”的時候就會匹配到%config 目標：

%config: scripts_basic outputmakefile FORCE

第一步：依賴部分

目標 %config 依賴于 scripts_basic、outputmakefile、FORCE

1、FORCE目標：

FORCE 在頂層 Makefile的 1610 行有如下定義：

PHONY += FORCE

FORCE:

FORCE 是沒有規則和依賴的，所以每次都會重新生成 FORCE。當 FORCE 作為其他目標的依賴時，由于 FORCE 總是被更新過的，因此依賴所在的規則總是會執行的。即將FORCE當做依賴時，對應的目標規則總是會被執行。

2、scripts_basic目標：

目標不依賴其它目標，會執行以下規則命令：

$(Q)$(MAKE) $(build)=scripts/basic

其中：

Q是顯示方式：靜默make -s；詳細make V=1；不顯示make V=0

MAKE=make

build定義在scriptskbuild.include

    build := -f $(srctree)/scripts/Makefile.build obj

    展開后：

    build := -f ./scripts/Makefile.build obj

展開后：

@make -f ./scripts/Makefile.build obj=scripts/basic

@rm -f .tmp_quiet_recordmcount

最終會調用文件./scripts/Makefile.build

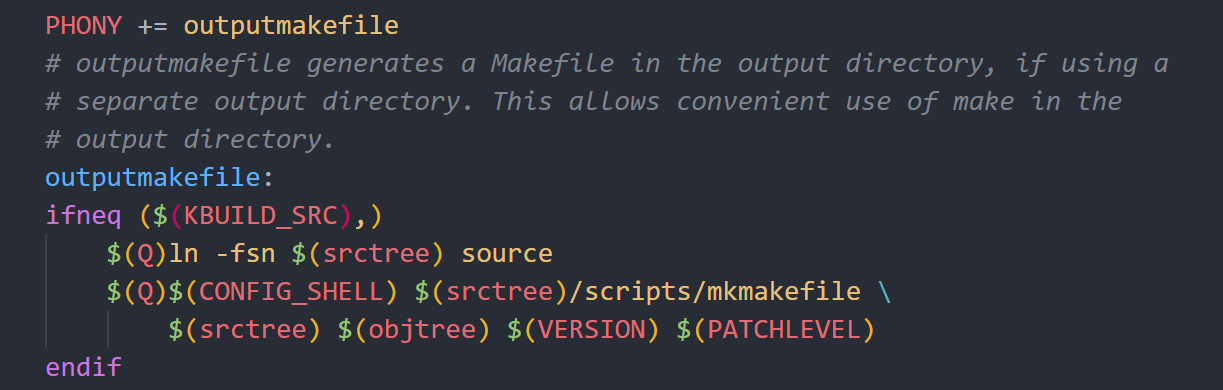

3、outputmakefile目標：

可以通過echo查看KBUILD_SRC為空

mytest:

    @echo KBUILD_SRC = $(KBUILD_SRC)

所以該目標規則沒有執行如何命令。

第二步：命令部分

目標 %config 依賴于 scripts_basic、outputmakefile、FORCE ，執行以下命令：

 $(Q)$(MAKE) $(build)=scripts/kconfig $@

展開：

make -f ./scripts/Makefile.build obj=scripts/kconfig xxx_defconfig

也跟文件./scripts/Makefile.build 有關

第三步：Makefile.build

上面的分析最后指向以下兩條命令：

make -f ./scripts/Makefile.build obj=scripts/basic

make -f ./scripts/Makefile.build obj=scripts/kconfig xxx_defconfig

1、 scripts_basic 目標對應的命令：

make -f ./scripts/Makefile.build obj=scripts/basic

打開文件 scripts/Makefile.build，有如下代碼：

# Modified for U-Boot

prefix := tpl

src := $(patsubst $(prefix)/%,%,$(obj))

ifeq ($(obj),$(src))

prefix := spl

src := $(patsubst $(prefix)/%,%,$(obj))

ifeq ($(obj),$(src))

prefix := .

endif

endif

# The filename Kbuild has precedence over Makefile

kbuild-dir := $(if $(filter /%,$(src)),$(src),$(srctree)/$(src))

kbuild-file := $(if $(wildcard $(kbuild-dir)/Kbuild),$(kbuild-dir)/Kbuild,$(kbuild-dir)/Makefile)

include $(kbuild-file)

使用@echo打印各個變量值，結果如下：

src= scripts/basic

kbuild-dir = ./scripts/basic

kbuild-file = ./scripts/basic/Makefile

include ./scripts/basic/Makefile

其中src的值即為obj=scripts/basic的值。

make執行時未指定目標，會執行Makefile.build中的默認目標，如下：

__build: $(if $(KBUILD_BUILTIN),$(builtin-target) $(lib-target) $(extra-y))

$(if $(KBUILD_MODULES),$(obj-m) $(modorder-target))

$(subdir-ym) $(always)

@:

其中KBUILD_BUILTIN = 1、KBUILD_MODULES = 0，展開后即為：

__build:$(builtin-target) $(lib-target) $(extra-y)) $(subdir-ym) $(always)

@:

include ./scripts/basic/Makefile

2、 %config 目標對應的命令：

make -f ./scripts/Makefile.build obj=scripts/kconfig xxx_defconfig

src的值即為obj=scripts/basic的值，所以Makefile.build中各個變量值如下：

src= scripts/kconfig

kbuild-dir = ./scripts/kconfig

kbuild-file = ./scripts/kconfig/Makefile

include ./scripts/kconfig/Makefile

include包含了./scripts/kconfig目錄下的Makefile，執行make時會調用scripts/kconfig/ Makefile中的內容，此文件有如下所示內容：

%_defconfig: $(obj)/conf

    $(Q)$< $(silent) --defconfig=arch/$(SRCARCH)/configs/$@ $(Kconfig)

# Added for U-Boot (backward compatibility)

%_config: %_defconfig

    @:

目標%_defconfig 剛好和我們輸入的 xxx_defconfig 匹配，依賴為$(obj)/conf，展開后就是 scripts/kconfig/conf。接下來就是檢查并生成依賴scripts/kconfig/conf。

得到 scripts/kconfig/conf 以后就要執行目標%_defconfig 的命令：

 $(Q)$< $(silent) --defconfig=arch/$(SRCARCH)/configs/$@ $(Kconfig)

將其展開就是：

@ scripts/kconfig/conf --defconfig=arch/../configs/xxx_defconfig Kconfig

結果是將配置輸出到.config 文件中，最終生成 uboot 根目錄下的.config 文件。

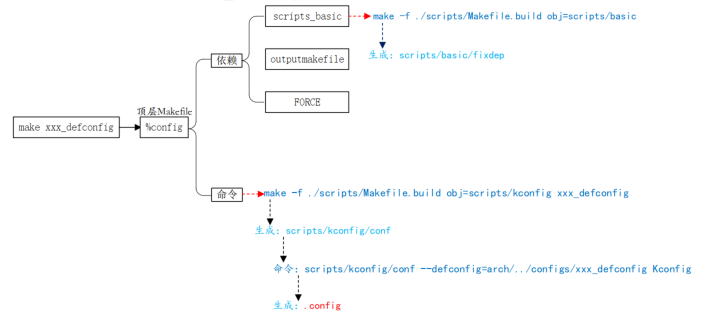

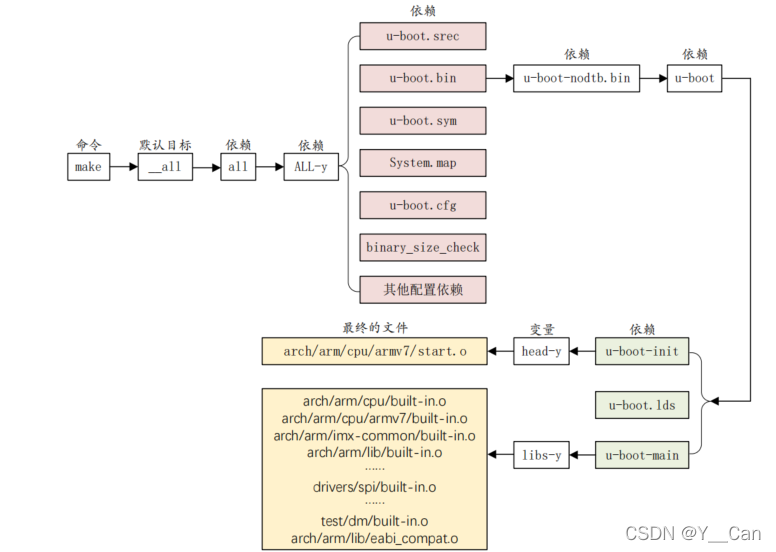

整體流程圖：

參考正點原子linux驅動開發指南，使用conf程序去生成.config；另一種舊版使用mkconfig 去生成config.mk 、config.h。

03.make 生成 u-boot.bin 等文件

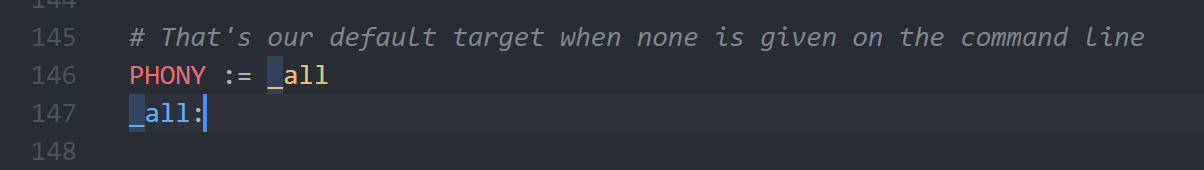

make   //編譯u-boot,未指定目標將執行Makefile中默認目標

沒有指明目標，使用默認的目標。

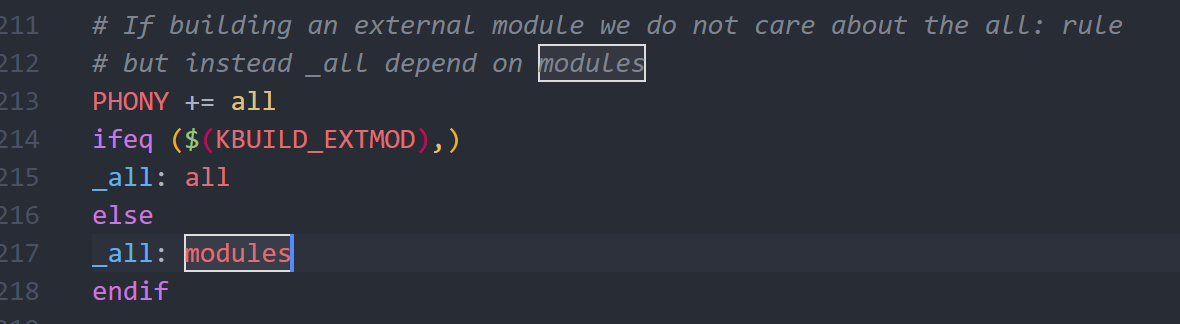

如果 KBUILD_EXTMOD(編譯模塊) 為空的話 _all 依賴于all：

all: $(ALL-y)

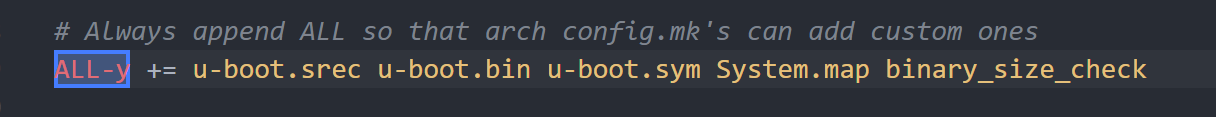

其中all依賴于ALL-y，即依賴于 u-boot.srec、u-boot.bin、u-boot.sym等：

u-boot.bin 依賴 u-boot-nodtb.bin、FORCE目標：

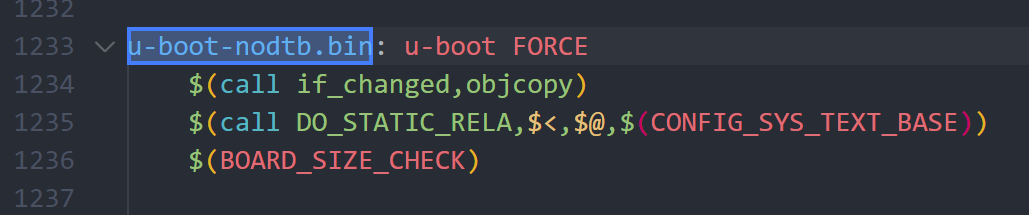

u-boot-nodtb.bin 依賴 u-boot、FORCE目標：

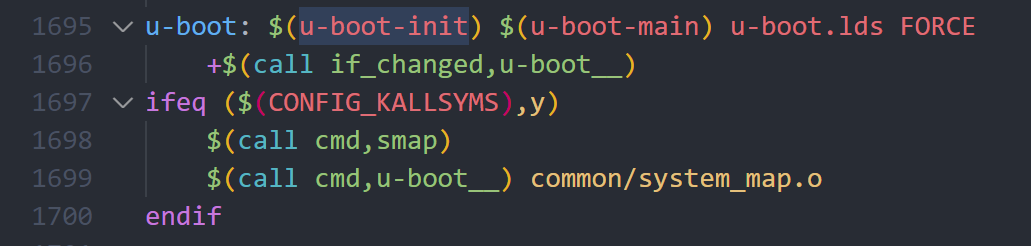

u-boot 依賴 $(head-y)：

head-y在 arch/arm/Makefile 定義，即 u-boot 依賴 start.o ：

head-y := arch/arm/cpu/$(CPU)/start.o

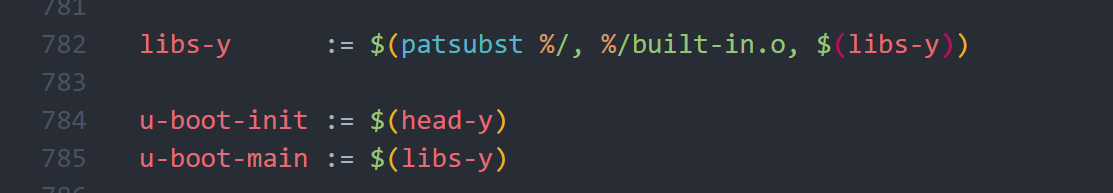

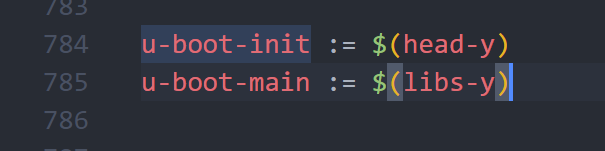

u-boot 依賴 $(libs-y)：

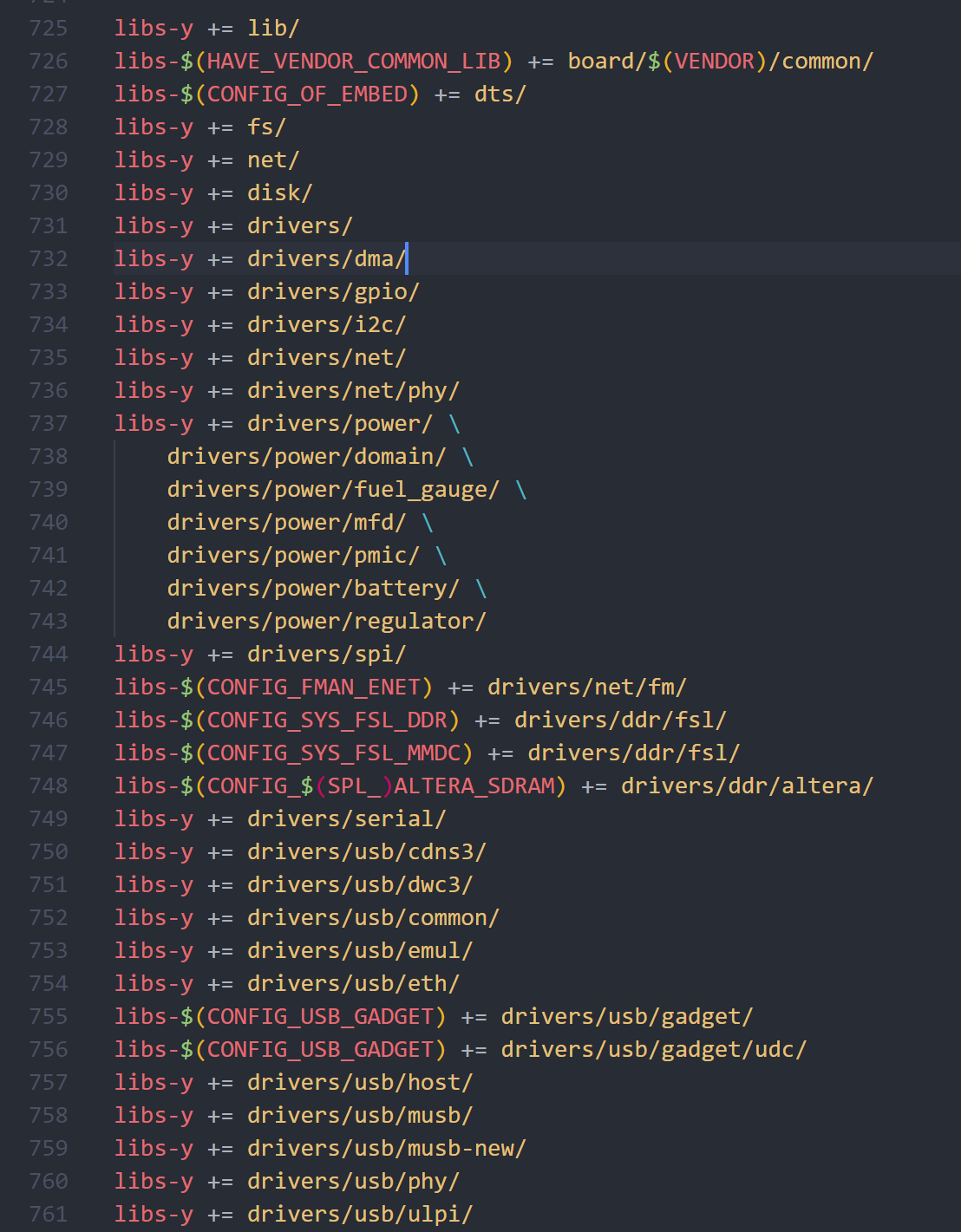

libs-y 在頂層 Makefile 中定義，為依賴的源碼文件目錄：

$(patsubst ,,)

名稱：模式字符串替換函數

功能：查找 中的單詞（單詞以“空格”、“Tab”或“回車”“換行”分隔）是否符合模式

，如果匹配的話，則以替換。這里，可以包括通配符 % ，

表示任意長度的字串。如果 中也包含 % ，那么，中的這

個 % 將是 中的那個 % 所代表的字串。（可以用 來轉義，以 % 來表示真實含義的 % 字符）

返回：函數返回被替換過后的字符串。

表示 u-boot 依賴 libs-y 所指定的所有源碼路徑下的 built-in.o 文件

結論

u-boot 依賴 start.o、 built-in.o 文件，u-boot 將 built-in.o、start.o 文件鏈接在一起

04.鏈接

u-boot.lds 為鏈接腳本，將 arch/arm/cpu/armv7/start.o 和各個子目錄下的 built-in.o 鏈接在一起生成 u-boot。

05.備注

make xxx_defconfig：用于配置 uboot，這個命令最主要的目的就是生成.config 文件。

make：用于編譯 uboot，這個命令的主要工作就是生成二進制的 u-boot.bin 文件和其他的一些與 uboot 有關的文件，比如 u-boot.imx 等。
