前置條件

Keil5-MDK軟件已經安裝、激活完成，安裝激活過程參考頁面。

詳情

1. 固件庫下載安裝

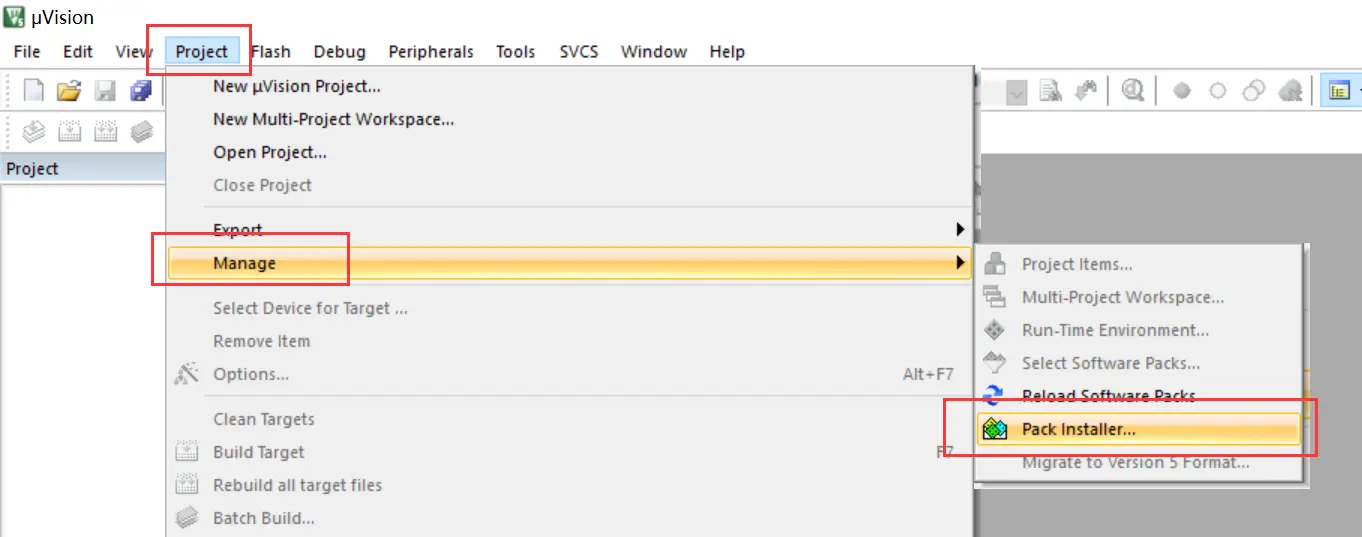

首先點開[Project] >> [Manage] >> [Pack Installer]，查看所需ARM芯片的固件庫是否已安裝。

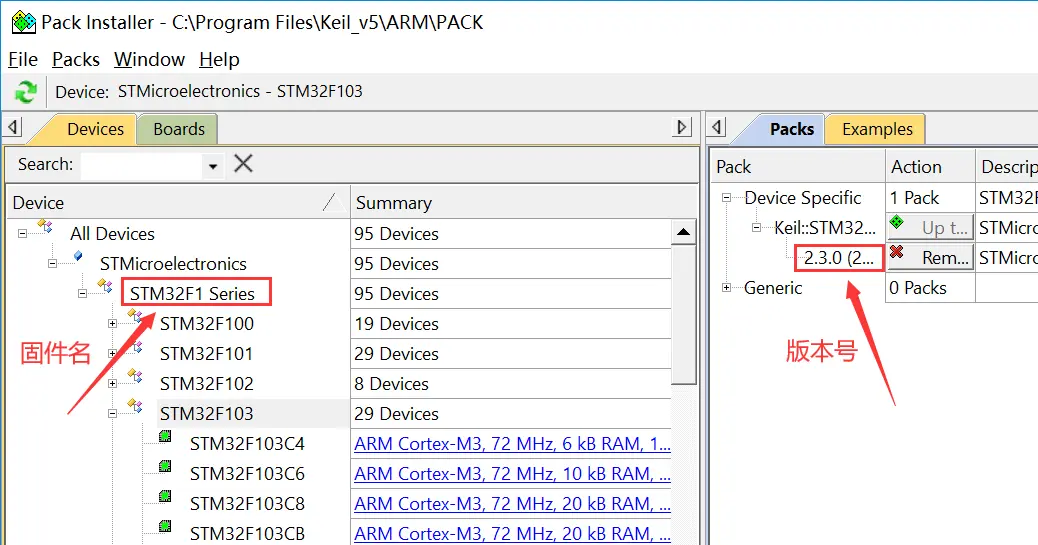

這里可以看到我們所需要的STM32F1系列ARM芯片的固件庫已安裝。

若沒有安裝，則需要到keil5的官方網站上下載所需的固件庫。

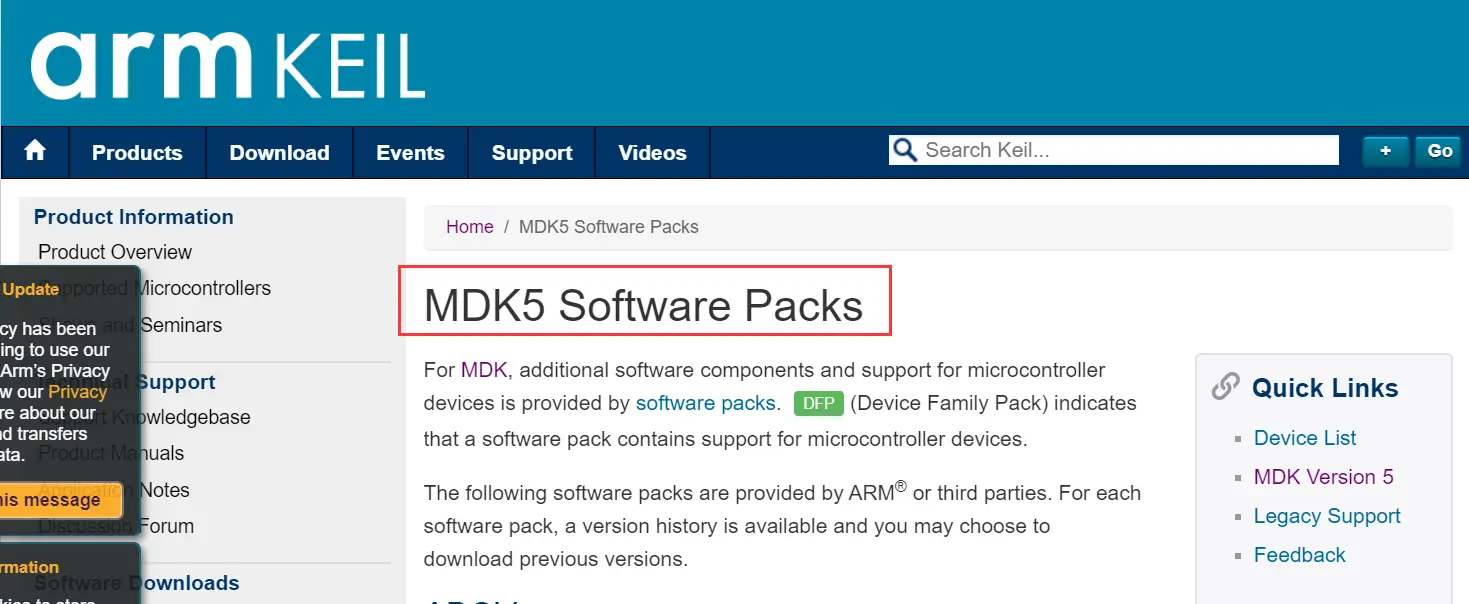

進入下載頁面

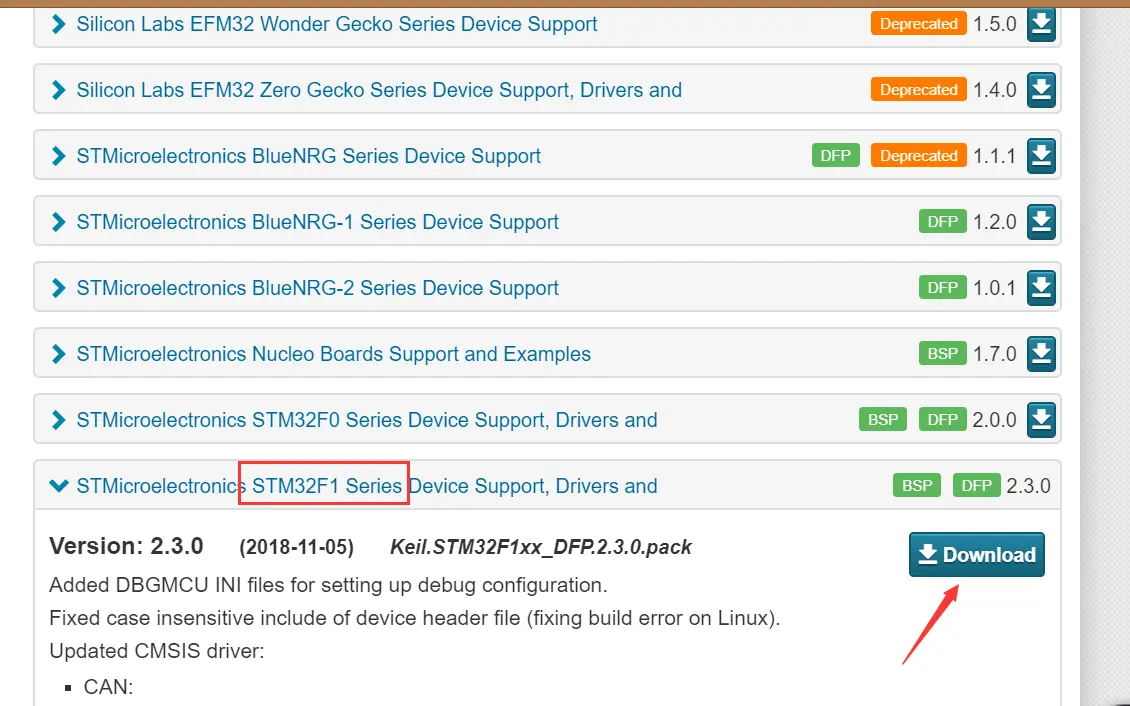

查找所需固件庫，并下載

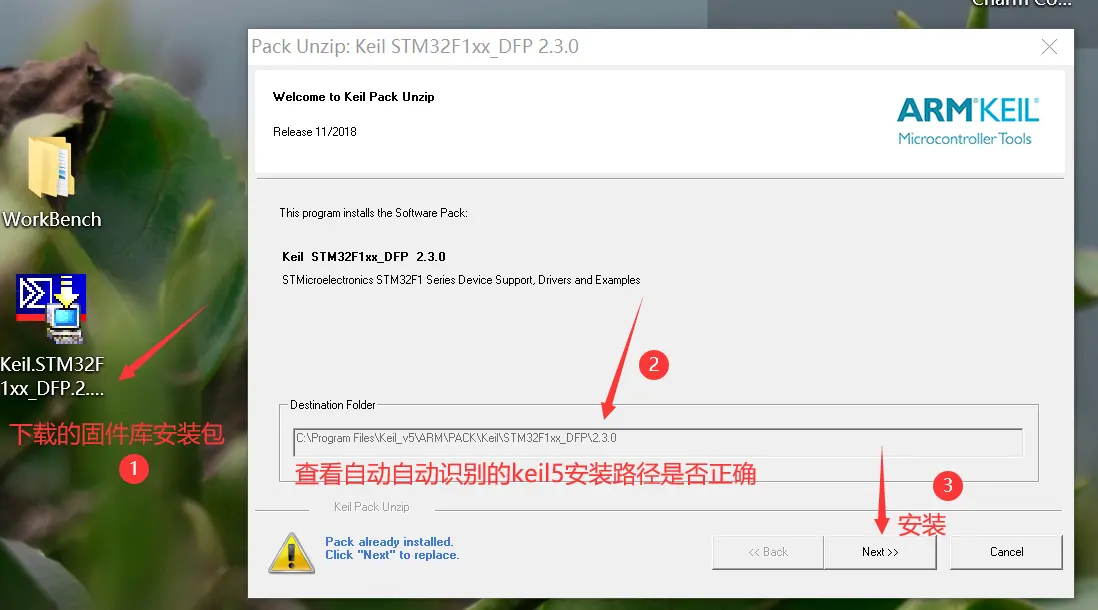

固件庫安裝

安裝完成后打開keil5，點擊Project >> Manage >> Reload Software Packs加載已安裝固件庫，然后點進Pack Installer即可查看到已安裝的固件庫。

固件庫加載

2. 新建工程

點擊 [Project] >> [New uVision Project]，在彈出的窗口中選擇工程存放目錄，輸入工程名。

選擇對應的處理器芯片。

點擊下圖的按鈕，配置工程目錄。

修改 [Target 1] 為工程名 [demo1] ，刪除 [Source Group 1]，新建 [USER]、[CMSIS]、[FWLIB]、[STARTUP] 4個Group。

3. 下載開發包

點進意法半導體中文首頁，依次進入[首頁] >> [產品] >> [微控制器]。

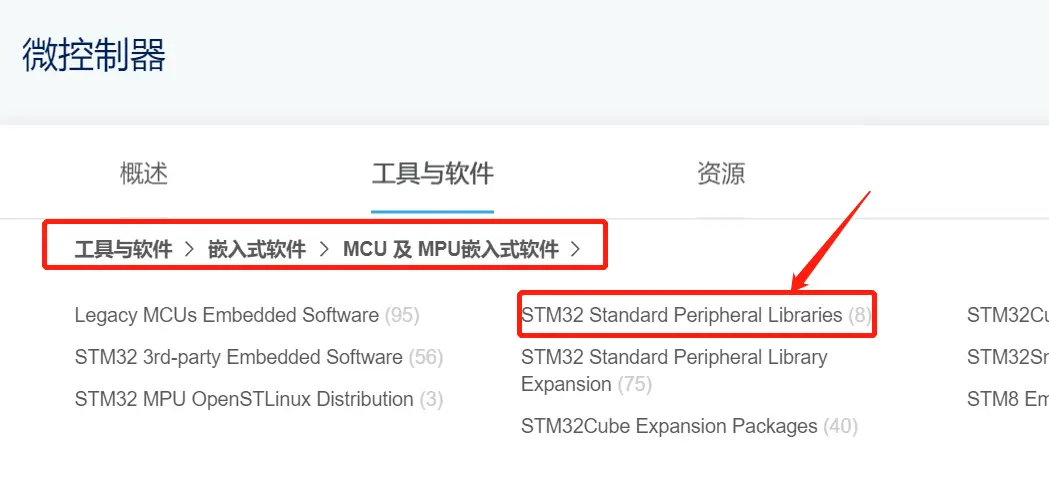

繼續點進 [工具與軟件] >> [嵌入式軟件] >> [MCU及MPU嵌入式軟件] >> [STM32 Standard Peripheral Libraries]。

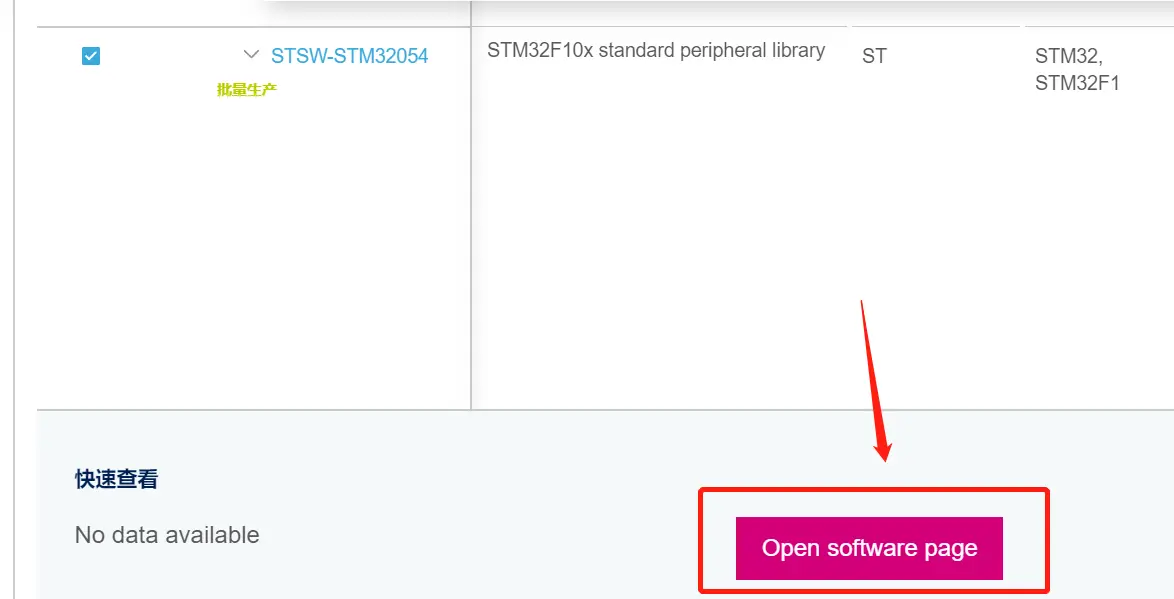

向下滑動，選擇匹配STM32F1的開發包，點進詳情頁。

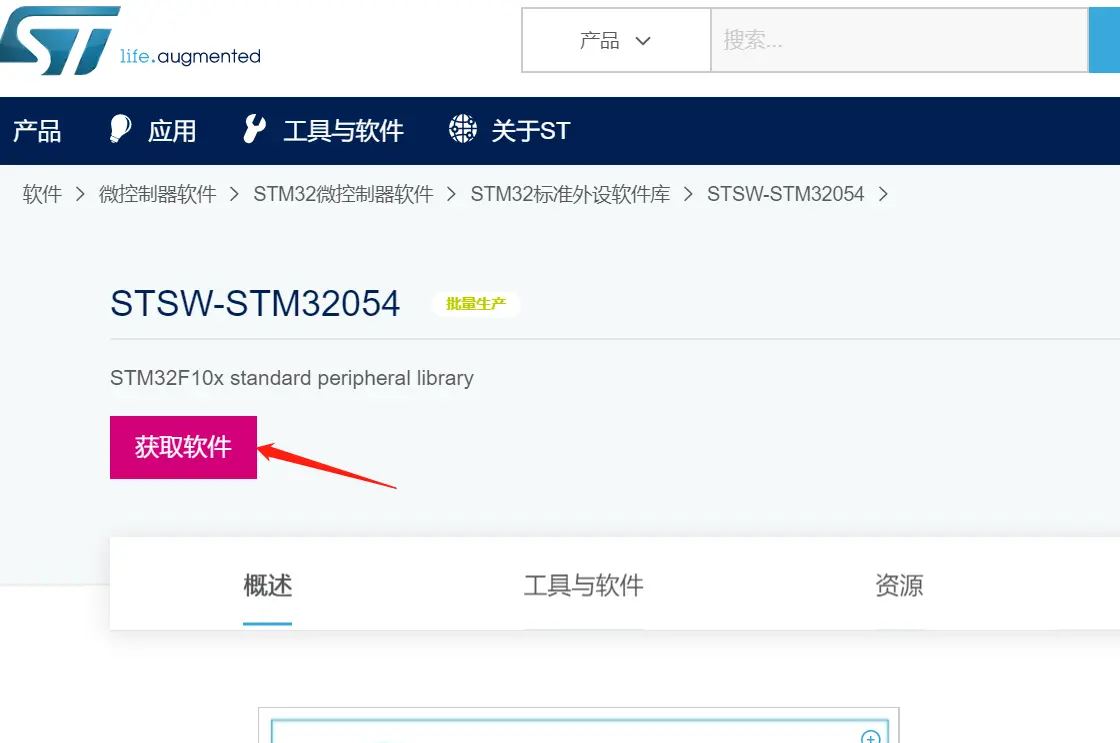

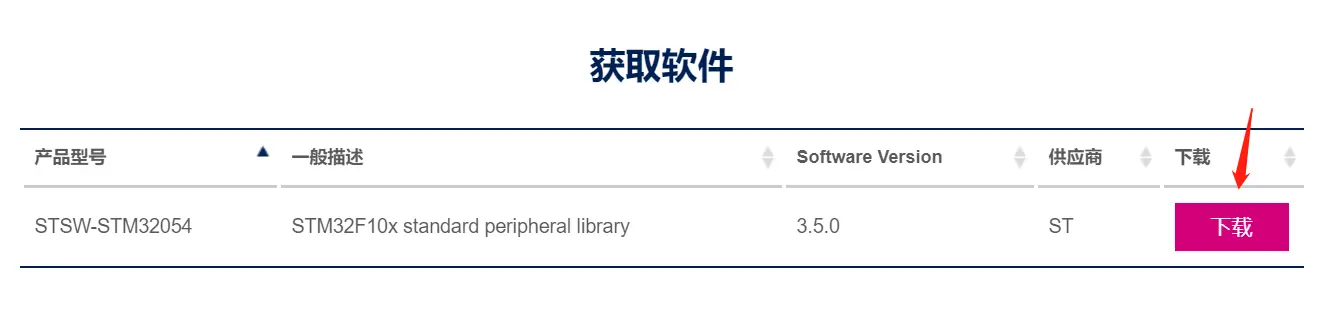

點擊[獲取軟件] >> [下載]。

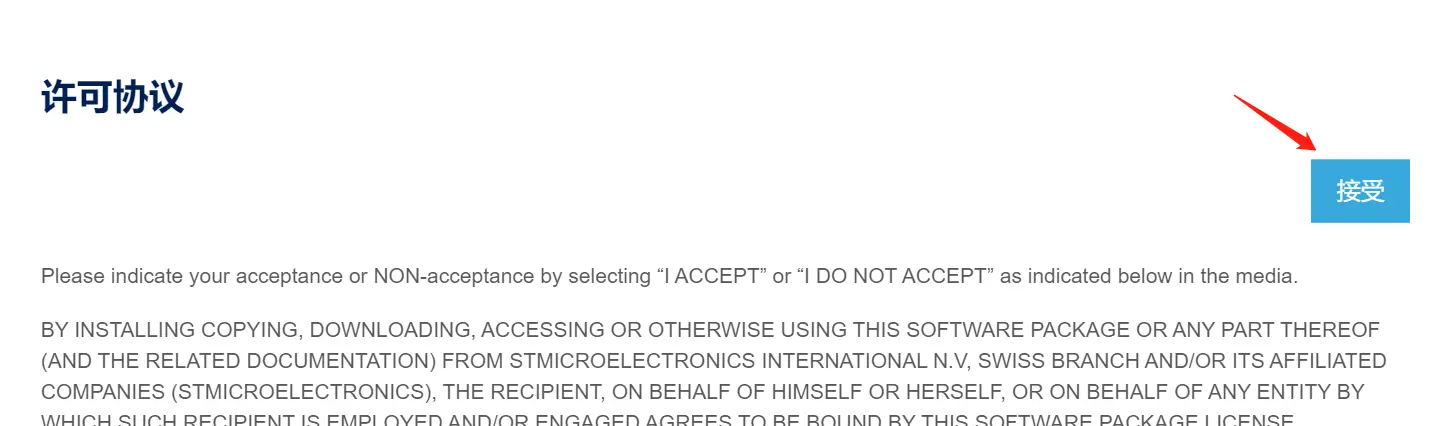

接受[許可協議]，開始下載。

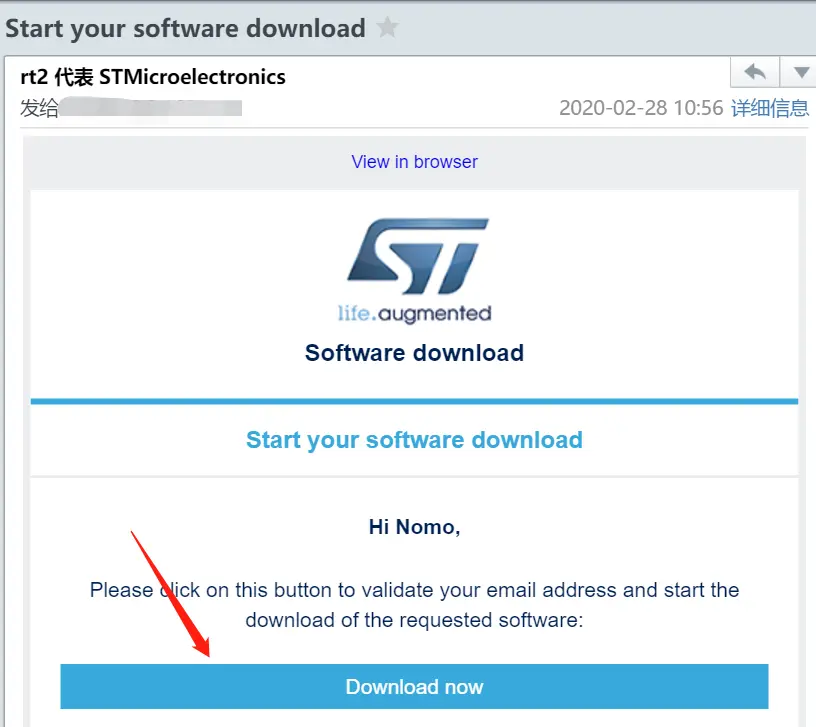

PS：若沒有注冊登錄網站，則需要根據引導提交姓名、email表單，隨后通過郵箱收到的郵件進入下載鏈接。

4. 開發包配置

下載的開發包解壓縮目錄如下，我們主要用到 [Libraries]和[Project]。

在工程存儲目錄下創建CMSIS，F(xiàn)WLIB，USER 3個文件夾。

PS：其余文件和文件夾是創建工程時自動生成的。

拷貝 [LibrariesCMSISCM3CoreSupport] 中的文件 >> 工程目錄[CMSIS]。

拷貝 [LibrariesCMSISCM3DeviceSupportSTSTM32F10x] 中的文件 >> 工程目錄[CMSIS]。

拷貝 [LibrariesSTM32F10x_StdPeriph_Driverinc] 至 工程目錄 [FWLIB]。

拷貝 [LibrariesSTM32F10x_StdPeriph_Driversrc] 至 工程目錄 [FWLIB]。

拷貝 [ProjectSTM32F10x_StdPeriph_Template] 下的獨立文件至工程目錄 [USER]。

5. 工程配置

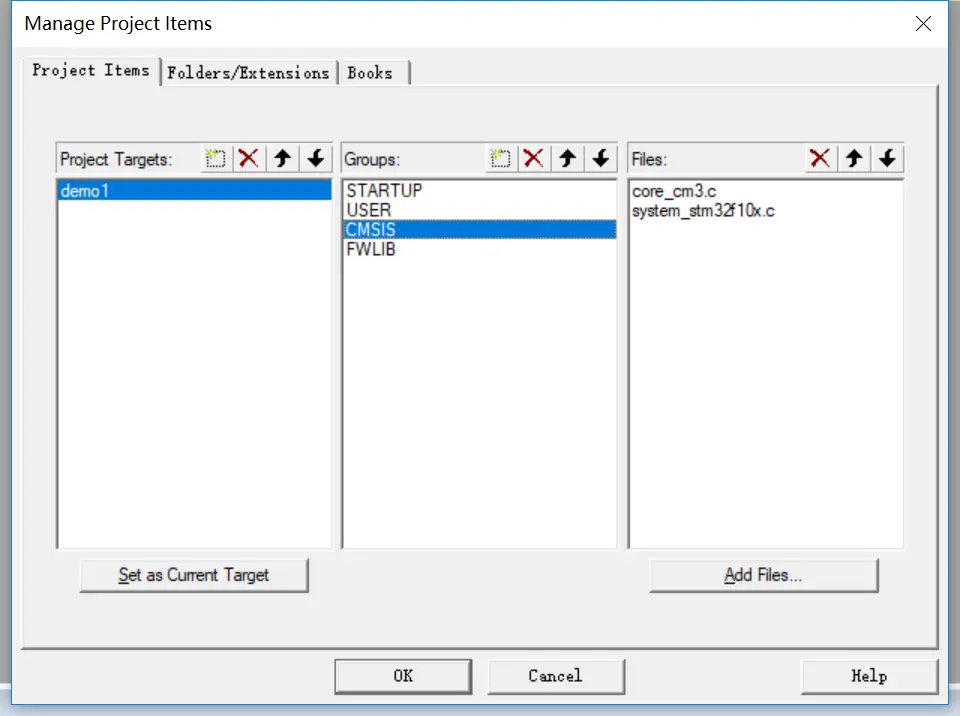

添加本地目錄 [CMSIS*.c] 至 Group [CMSIS]。

添加本地目錄 [USER*.c] 至 Group [USER]。

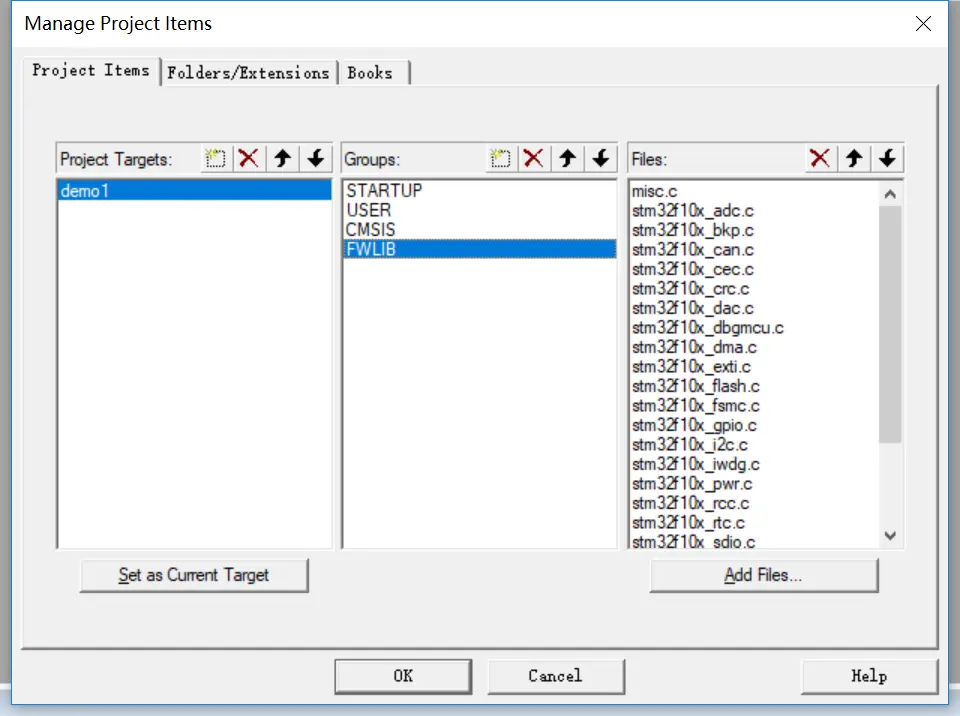

添加本地目錄 [FWLIBsrc*] 至 Group [FWLIB]。

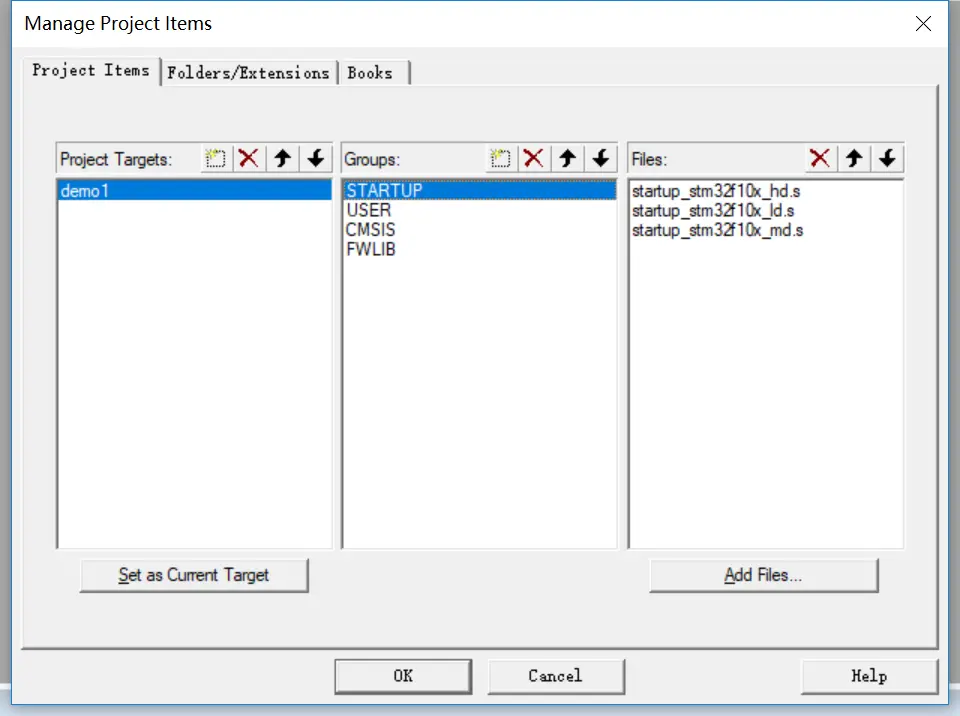

添加本地目錄 [CMSISstartuparm]中的3個.s文件 至 Group [STARTUP]：

    startup_stm32f10x_hd.s、startup_stm32f10x_ld.s、startup_stm32f10x_md.s。

點擊魔法棒 >> C/C++，進行編譯配置。

[Define] 中輸入 [STM32F10X_HD,USE_STDPERIPH_DRIVER]。

[Include Paths] 中添加圖示路徑。

6. 編譯與調試

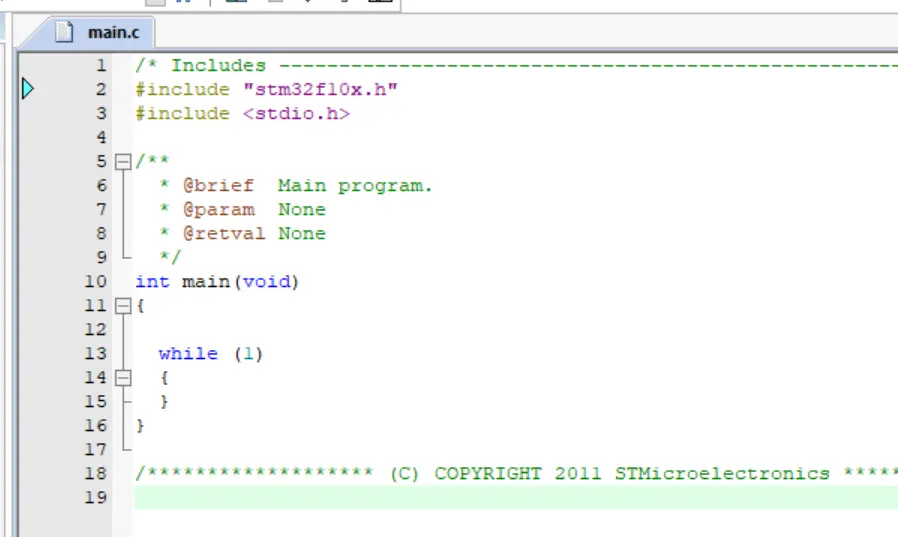

刪除 main.c 中的內容至最簡，如圖。

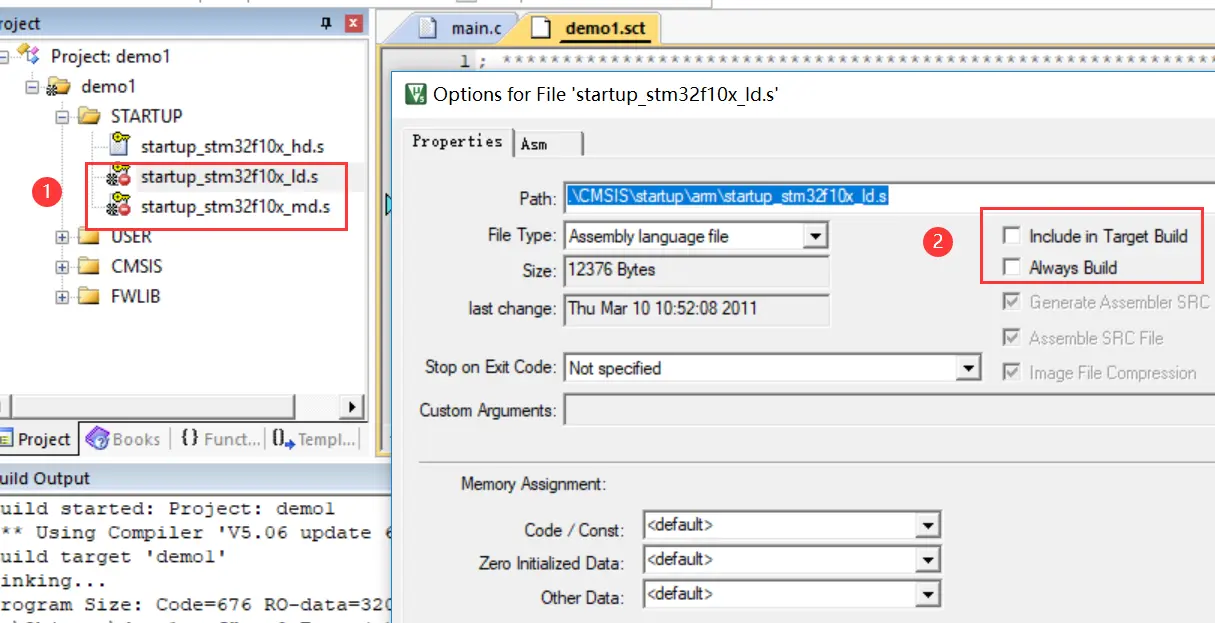

依次右鍵 [startup_stm32f10x_ld.s]、[startup_stm32f10x_ld.s]，點擊 [Option for File xx]。

取消勾選 [Include in Target Build]、[Always Build] 復選框，即僅使用[startup_stm32f10x_hd.s] 庫。

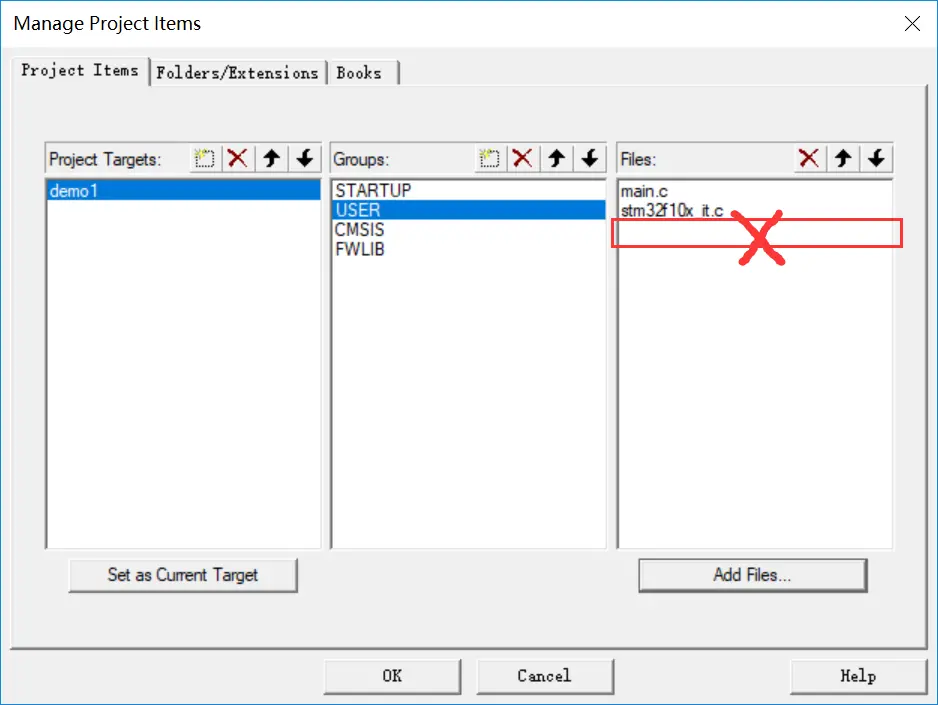

移除 [User] Group 下面的 [system_stm32f10x.c] 文件，避免與 [CMSIS] Group中的同名文件產生編譯沖突。

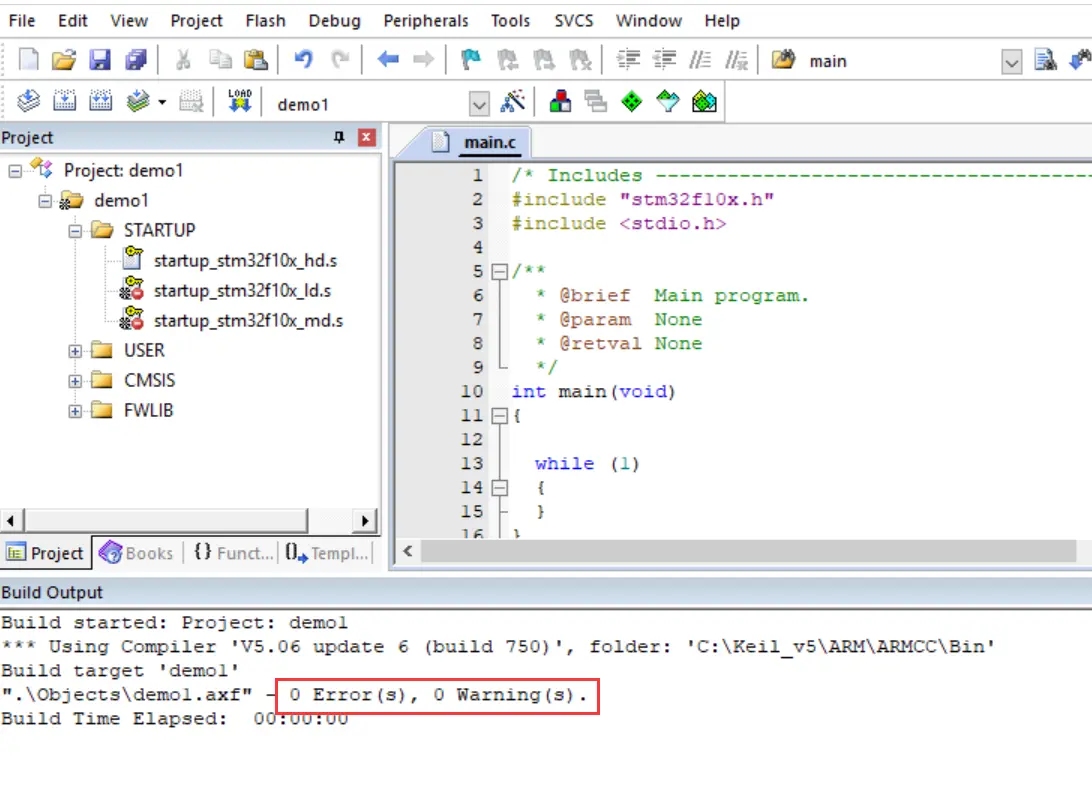

嘗試編譯，編譯成功，至此項目創建成功。
