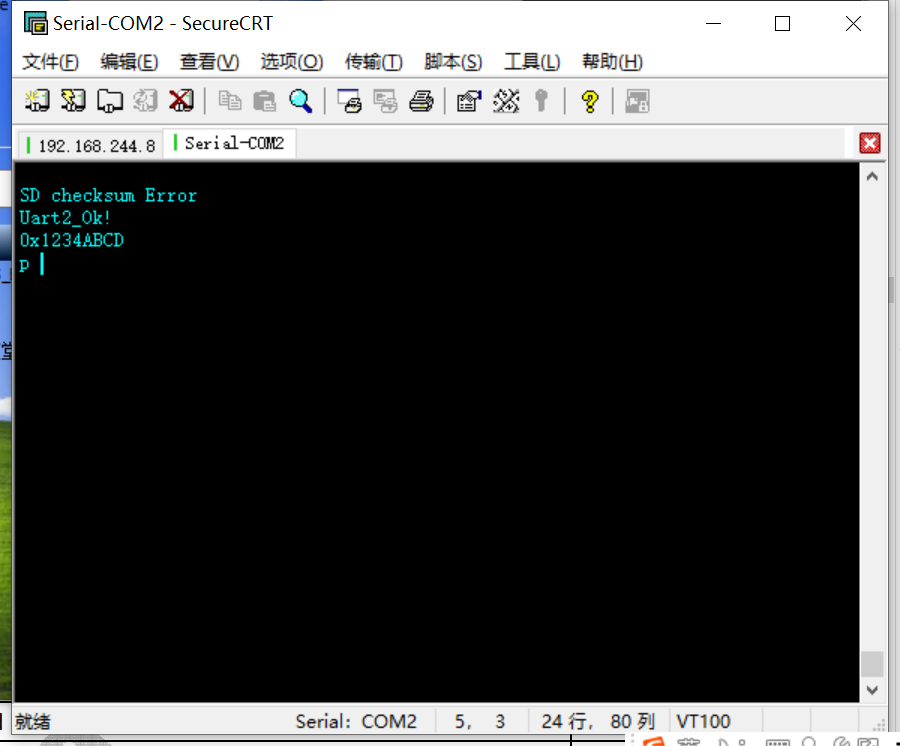

1、按26-實驗三：用UART顯示某指定內存中的數據視頻，正?，F(xiàn)象應該第一行打印Uart2_Ok!，第二行打印0x1234ABCD，但是實際跑出來的效果卻是U和a不見了，而且ABCD也不見了，如下圖所示，由于視頻所用板子為tini210，而自己手上所用為x210bv4s，因?yàn)闊衋ndroid時，系統指定了UART2為默認的打印串口，所以為了避免頻繁插拔串口線的麻煩，所以并沒有按照視頻一樣使用UART0進行試驗而是繼續使用UART2。

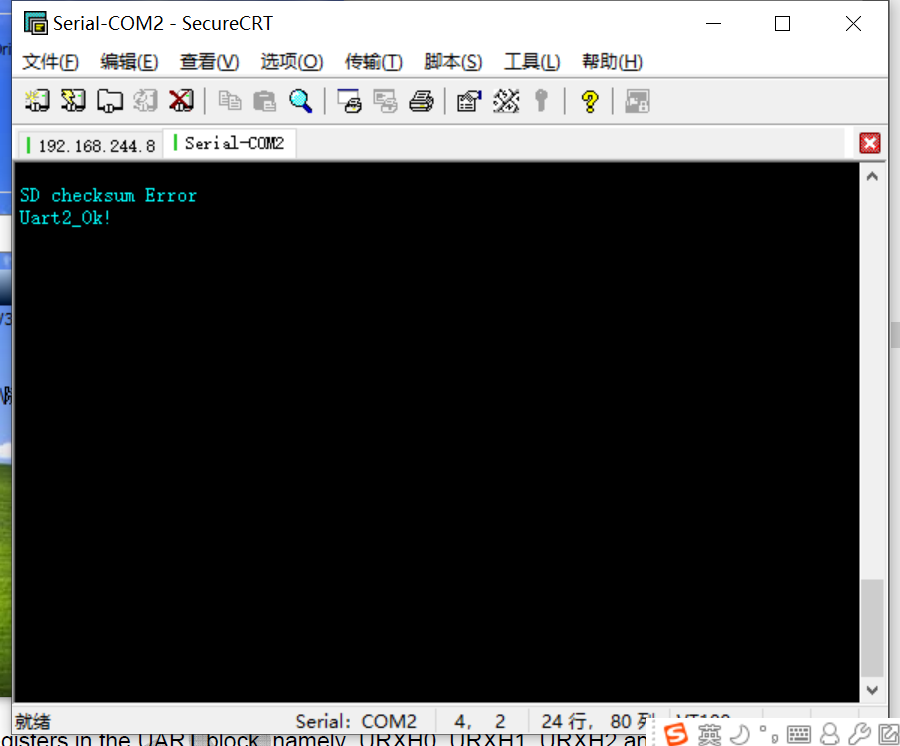

一開始的思路是可能緩沖區大小不夠，先屏蔽掉0x1234ABCD的匯編打印代碼看看效果，然后發現第一行能完整打印，如下圖所示。

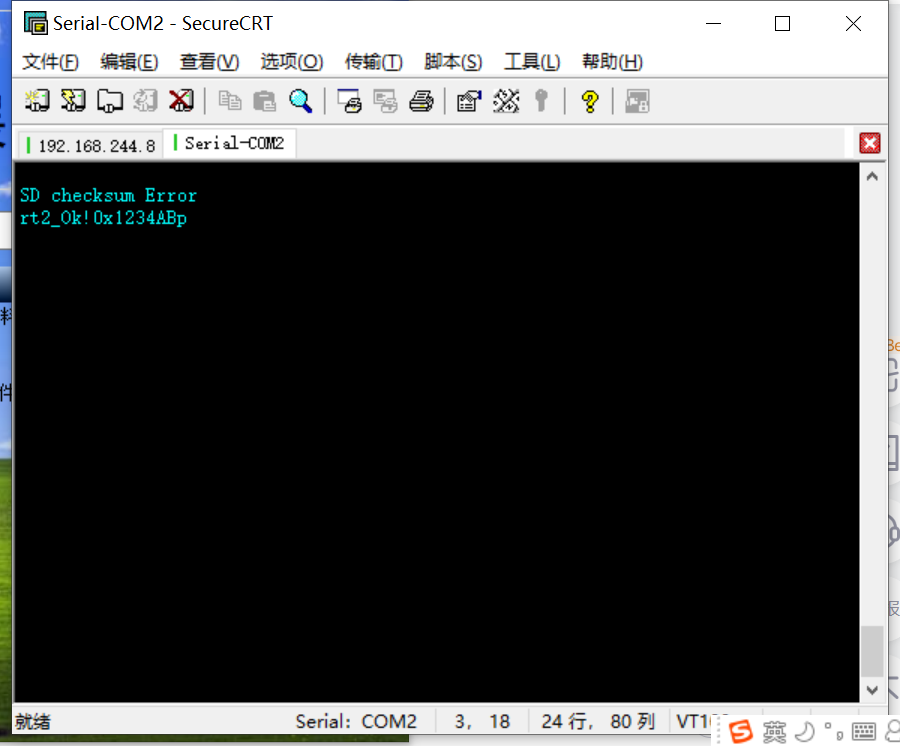

既然能完整顯示，那接下來再看看是不是能全部顯示到一行，所以這里把打印回車換行的匯編代碼給屏蔽掉，發現雖然多顯示了AB，但是開頭的U和a卻不見了，如下圖所示，所以這里懷疑到可能是發送FIFO的大小問題，另一個就是視頻里展示的匯編代碼，它的發送過程并沒有等待發送完成的判斷，所以造成了后面覆蓋前面的現象從而使U和a被頂?shù)?，因此下一步的思路就是從這兩個可能原因入手。

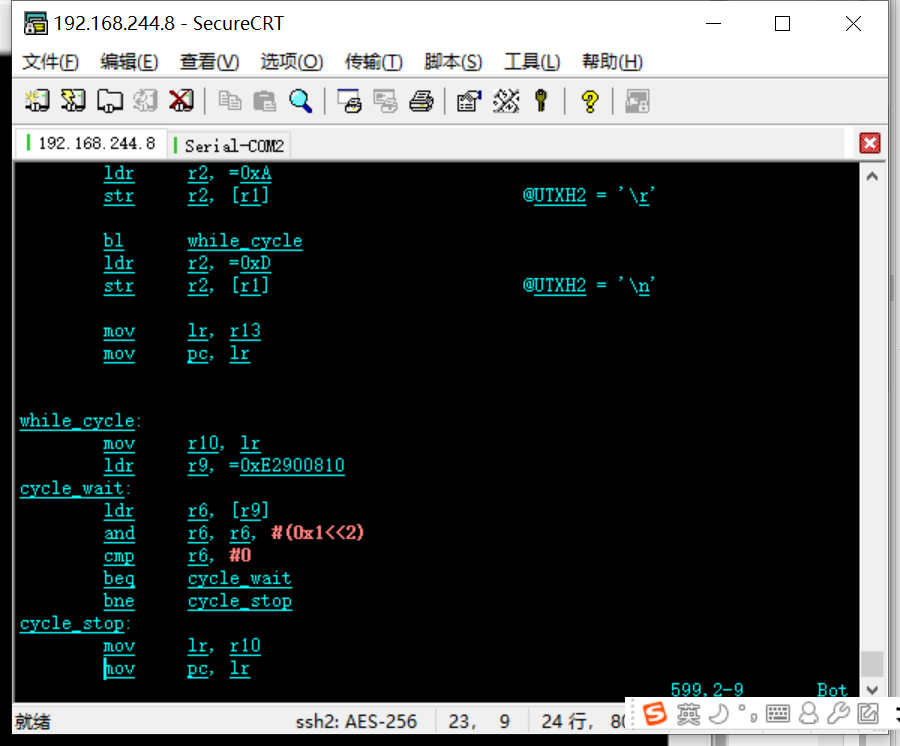

首先是第一個FIFO大小的問題，雖然查到UART0的FIFO最大能有256byte，而UART2的FIFO最大只有16字節，但是UFCON在初始化的時候并沒有對這部分內容進行設置，而只是將UFCON[0]置一了，也就是使能了FIFO，然后再仔細看看UFCON中發送FIFO的大小設置，會發現是關于中斷下才有用的，所以這里想要從FIFO大小設置入手變的無計可施，所以接下來就想到先加入等待發送完成的whlie循環判斷匯編代碼看是否有突破，如下圖所示。

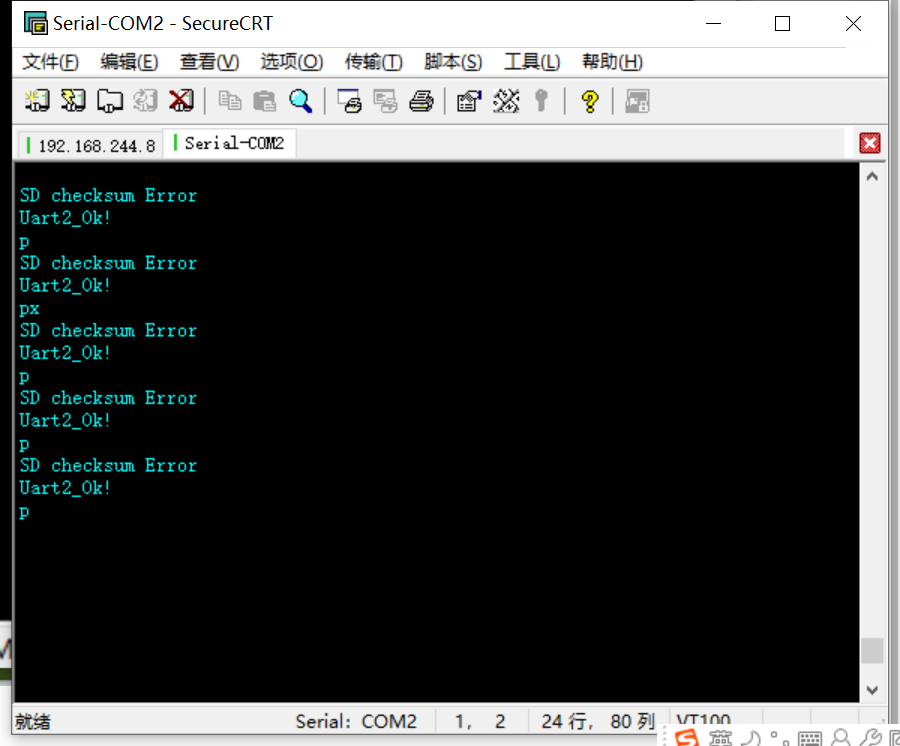

 這個while的循環判斷是基于UTRSTAT[2]進行的，在UTXH寫入數據的前面進行調用即可，關鍵的是編寫這個while循環需要保存lr的值，而不能直接mov pc,lr，因?yàn)閘r的值一直被保存在r11中，而r11保存的是uart_asm_init入口地址，一旦執行就會返回到uart_asm_init開始的地方然后繼續往下執行，初始化這里一共需要發送Uart2_Ok!rn，但只發了一個字節數據U就返回到入口處繼續往下，這明顯是不應該的，而用于保存lr的寄存器，需要確保不能被當前文件前面的某些地方使用過以保證存儲的返回入口地址不被沖掉，所以這里就選用lowlevel_init.S中前面沒用過的r10，與此同時，在測試過程中，發現前面UFCON[0]已經置一的初始化內容需要屏蔽掉，否則會無內容打?。ㄒ?yàn)閷?xiě)while循環的邏輯是參考的前面裸機時串口部分的C測試程序，當時是并沒有給UFCON[0]置一的，而后面實際測試發現這個的確會有影響所以要屏蔽），這些都做完會發現第一行Uart2_Ok!能完整打印出來了，而第二行的內容不能打印或者有時候只打印了一個x，如下圖所示。

到了這里卡的是最久的，首先是調試方式的問題，能用于調試的就只有l(wèi)ed，但點亮led的子過程（相當于子函數）是在./arch/arm/cpu/armv7/start.S這個文件中，雖然用.global聲明到了外部，允許被當前./board/samsung/goni/lowlevel_init.S調用，但是經過前面的調試，由于點亮led的這個子函數也用了mov pc,lr，放到uart_asm_init和display_hex里直接調用的話就相當給自己挖坑，改完再調用的話就相對麻煩（可以改但是需要擔心保存lr的寄存器因?yàn)闆](méi)注意而使用了一個已經被使用的，導致lr內容被沖掉就為調試添加了更多不確定性），所以決定在uart_asm_init和display_hex內部直接再用另一個led（內部點亮的這個led需要減少跳轉的干擾因此直接使用最原始的ldr、bic、str操作而不要再封裝成子過程），而在外部（uart_asm_init和display_hex前后和中間的位置）就直接調用原來的這個led，接下來就是調試過程，由于沒有別的辦法了，只能通過這兩個led一內一外去包夾縮小來定位問題語句，由于前面調試的結果已經得知，在第一行打印完就沒有繼續打印了，所以一個led需要放在uart_asm_init內部Uart2_OK!rn的r、n這里前后和中間分別測試是否能亮，然后再在外邊的uart_asm_init和display_hex之間放一個led，后面測試發現，uart_asm_init和display_hex之間的led不亮，而uart_asm_init內部Uart2_OK!rn的n后面的led還能亮，說明在離開uart_asm_init到進入display_hex之前出了問題，這個中間只有兩條語句，一個是標號200:mov pc,lr，另一條是給r0賦值0x1234abcd，很明顯，問題應該在標號200:mov pc,lr這條語句，起初定位到這里了但是沒有思路了，后來網上看到一句話，在子過程中調用了子過程，需要將lr保存到棧sp中(r13)，剛好在lowlevel_init.S前面還沒使用過r13，然后再代入測試就可以了，如下圖所示。
