STM32一文通(3) GPIO

發布者:SparklingStar最新更新時間:2025-01-08 來源: jianshu關鍵字:STM32  GPIO  片上外設 手機看文章 掃描二維碼
隨時隨地手機看文章

預置知識: 開時鐘

STM32 每一個片上外設資源都有自己的時鐘,這些時鐘被一個叫做RCC的外設統一管理,
所以,每一個片上外設想要應用第一件事就是: 開時鐘!!!!!

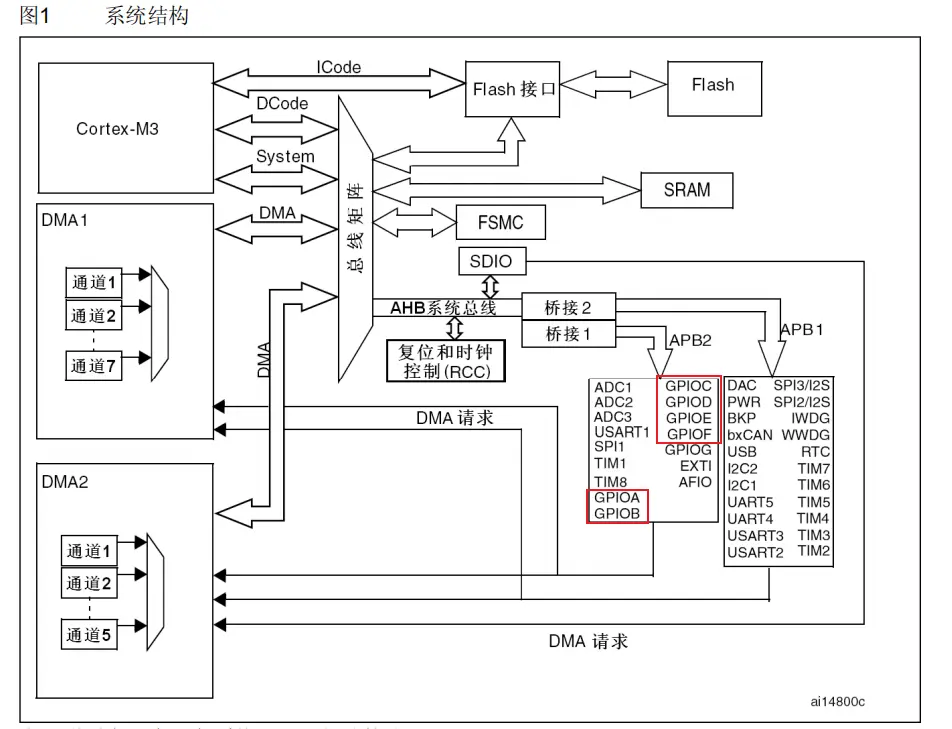

根據系統結構圖,GPIO都在APB2總線上


所以,我們要用void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)函數操作開啟GPIO的時鐘:


RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能或者失能APB2外設時鐘

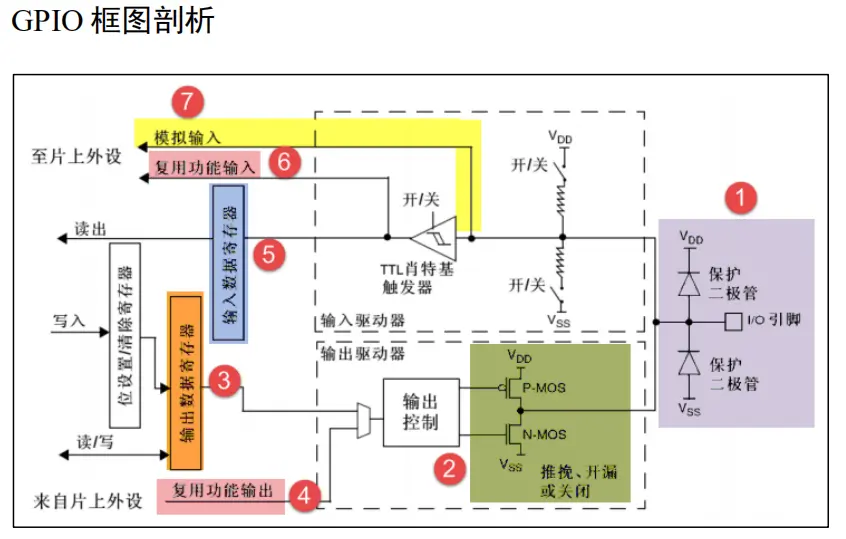

一. GPIO基礎知識、寄存器及庫函數

二. (重要)GPIO位帶操作

如果我們想讀取某個推挽輸出GPIO引腳現在的狀態,怎么做呢?
我們可以讀取它的ODR寄存器狀態, 比如GPIOB的0腳可以這樣讀:

GPIOB->ODR ^= GPIO_Pin_0;

由于我們不喜歡寄存器操作的方式,  現在我們想把它封裝起來, 怎么封裝呢?

這里我們用到一個位帶別名區(可以理解為一大片寄存器), 位帶區把每個GPIO寄存器的每個位(每個引腳)的狀態映射到了自己的寄存器中. 我們根據GPIO的寄存器地址+位(引腳)偏移,可以算出去這個寄存器的哪個映射地址中可以讀到這個位(引腳)的狀態, 我們稱之為地址轉換計算。計算公式推導過程忽略, 直接記住結果:

地址轉換計算公式

 ((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2))


程序中, 我們定義這樣一個宏:

#define BITBAND(addr, bitnum) *(unsigned int*)((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2))


當我們想獲取GPIOB的ODR寄存器的某個位的狀態時:

#define GPIOB_ODR_Addr      (GPIOB_BASE + 0X0C)   //找到GPIOB的基地址

#define GPIOB_ODR_bitnum    0                     //想讀GPIOB的ODR寄存器的第0位

#define BITBAND(addr, bitnum) *(unsigned int*)((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2)) //位帶操作地址轉換公式


當函數調用時:


BITBAND(GPIOB_ODR_Addr,GPIOB_ODR_bitnum)=0; //寫位


a= BITBAND(GPIOB_ODR_Addr,GPIOB_ODR_bitnum); //讀位


事實上,并非只有GPIO. 位帶區分為外設位帶區和SRAM位帶區(兩者的地址計算方法還不一樣). 它們?yōu)镾TM32提供了按位讀取的基礎.就像51單片機里的sbit

這里舉一個位帶操作的完整例子:

main.c

#include 'stm32f10x.h'

#include 'led.h'

#include 'key.h'


#ifndef BITBAND

#define BITBAND(addr, bitnum) *(unsigned int*)((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2)) //位帶操作地址轉換公式

#endif  /*BITBAND*/


int a;

int main(void)

{

    LED_GPIO_Config();

    KEY1_GPIO_Config();

    KEY2_GPIO_Config();

    LED_G(OFF);//其實這里也可以改成LED_G_Out_Sbit=1

    LED_R(OFF);

    LED_B(OFF);

    while(1)

    {

        if(KEY1_In_Sbit)

        {

            while(KEY1_In_Sbit);

            LED_G_Out_Sbit=!LED_G_Out_Sbit;

        }



        if(KEY2_In_Sbit)

        {

            while(KEY2_In_Sbit);

            LED_R_Out_Sbit=!LED_R_Out_Sbit;

        }

    }

}


led.h

#ifndef __LED_H

#define __LED_H


#include 'stm32f10x.h'




#define LED_G_GPIO                          GPIOB

#define LED_G_Pin                           GPIO_Pin_0

#define LED_G_GPIO_ODR_Addr         (GPIOB_BASE + 0X0C)   //綠燈位帶操作:找到GPIOB的基地址

#define LED_G_ODR_bitnum                0                     //綠燈位帶操作:想讀GPIOB的ODR寄存器的第0位

#define LED_G_Out_Sbit                          BITBAND(LED_G_GPIO_ODR_Addr,LED_G_ODR_bitnum)   //將綠燈的位定義出來了


#define LED_R_GPIO                          GPIOB

#define LED_R_Pin                           GPIO_Pin_5

#define LED_R_GPIO_ODR_Addr         (GPIOB_BASE + 0X0C)   //紅燈位帶操作:找到GPIOB的基地址

#define LED_R_ODR_bitnum                5                     //紅燈位帶操作:想讀GPIOB的ODR寄存器的第5位

#define LED_R_Out_Sbit                          BITBAND(LED_R_GPIO_ODR_Addr,LED_R_ODR_bitnum)    //將宏燈的位定義出來了


#define LED_B_GPIO                          GPIOB

#define LED_B_Pin                           GPIO_Pin_1

#define LED_B_GPIO_ODR_Addr         (GPIOB_BASE + 0X0C)   //藍燈位帶操作:找到GPIOB的基地址

#define LED_B_ODR_bitnum                1                     //藍燈位帶操作:想讀GPIOB的ODR寄存器的第1位

#define LED_B_Out_Sbit                          BITBAND(LED_B_GPIO_ODR_Addr,LED_B_ODR_bitnum)  //將藍燈的位定義出來了


#define ON   1

#define OFF  0


#define LED_G(a) if(a) GPIO_ResetBits(LED_G_GPIO,LED_G_Pin); else GPIO_SetBits(LED_G_GPIO,LED_G_Pin);// 這里用了一個條件定義

#define LED_R(a) if(a) GPIO_ResetBits(LED_R_GPIO,LED_R_Pin); else GPIO_SetBits(LED_R_GPIO,LED_R_Pin);// 這里用了一個條件定義

#define LED_B(a) if(a) GPIO_ResetBits(LED_B_GPIO,LED_B_Pin); else GPIO_SetBits(LED_B_GPIO,LED_B_Pin);// 這里用了一個條件定義


void LED_GPIO_Config(void);


#endif /*__LED_H*/


key.h

#ifndef __KEY_H

#define __KEY_H


#include 'stm32f10x.h'


#define KEY1_GPIO                           GPIOA

#define KEY1_GPIO_Pin                       GPIO_Pin_0

#define KEY1_GPIO_IDR_Addr          (GPIOA_BASE + 0X08)   //key1位帶操作:找到GPIOA的IDR基地址

#define KEY1_ODR_bitnum                 0                     //key1位帶操作:想讀GPIOA的IDR寄存器的第0位

#define KEY1_In_Sbit                                BITBAND(KEY1_GPIO_IDR_Addr,KEY1_ODR_bitnum)   //將藍燈的位定義出來了


#define KEY2_GPIO                           GPIOC

#define KEY2_GPIO_Pin                       GPIO_Pin_13

#define KEY2_GPIO_IDR_Addr          (GPIOC_BASE + 0X08)   //key2位帶操作:找到GPIOC的IDR基地址

#define KEY2_ODR_bitnum                 13                    //key2位帶操作:想讀GPIOC的IDR寄存器的第13位

#define KEY2_In_Sbit                                BITBAND(KEY2_GPIO_IDR_Addr,KEY2_ODR_bitnum)  //按位操作KEY2


#define KEY_ON                  1

#define KEY_OFF                 0


void KEY1_GPIO_Config(void);

void KEY2_GPIO_Config(void);


#endif


led.c和 key.c 都只有GPIO初始化函數, 這里省略了


三.  GPIO庫函數

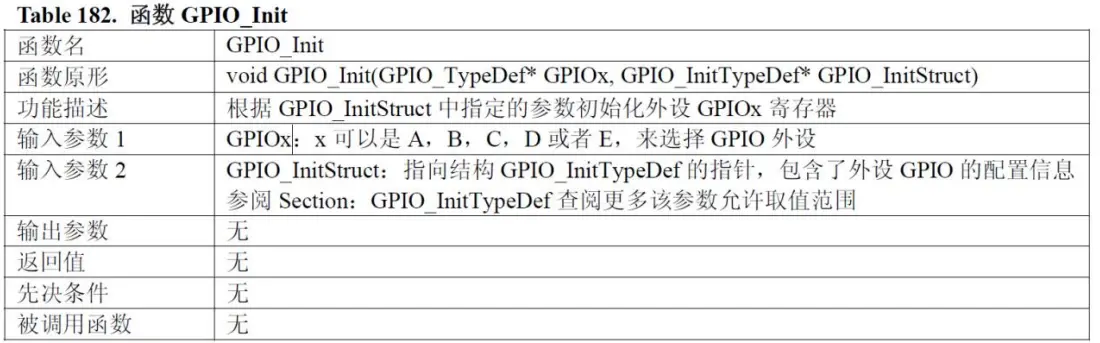

1. GPIO初始化函數:GPIO_Init

GPIO初始化用以下函數

參數1:可以看到,初始化時,需要一個GPIO_TypeDef類型的指針GPIOx
參數2:需要一個GPIO_InitTypeDef類型的指針GPIO_InitStruct

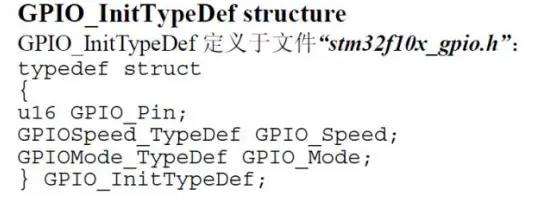

這個GPIO_InitTypeDef如何定義呢?

定義這個結構體,需要對以下參數進行初始化

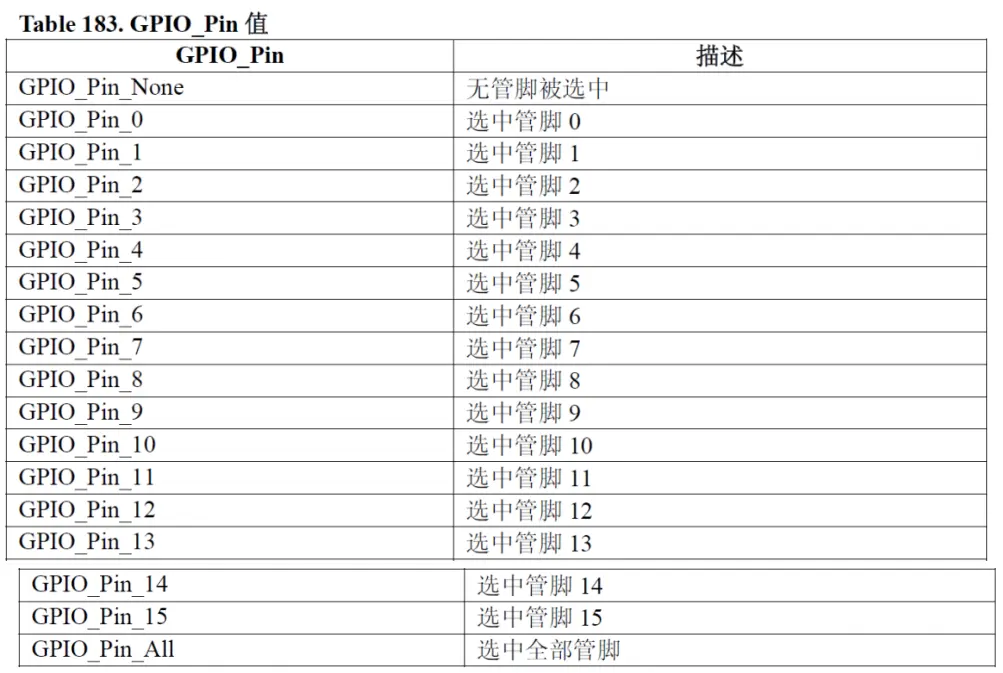

  • 參數2的參數1: GPIO_Pin: 可選值

  • 參數2的參數2: GPIO_Speed

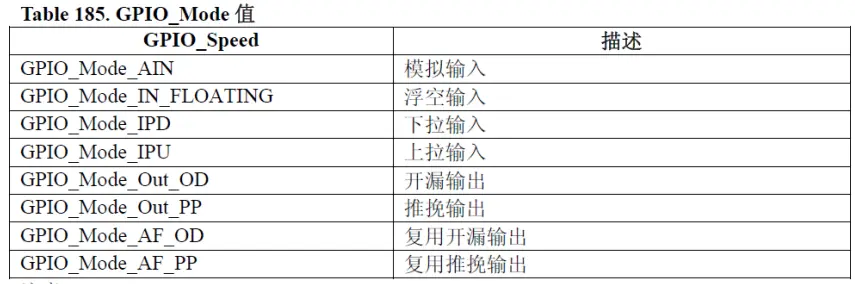

  • 參數2的參數3:

例子:

GPIO_InitTypeDef GPIO_InitStructure;  //創建GPIO_InitTypeDef類型的結構體GPIO_InitStructure

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//最高輸出速率50MHz

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽輸出

GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化外設GPIOx寄存器

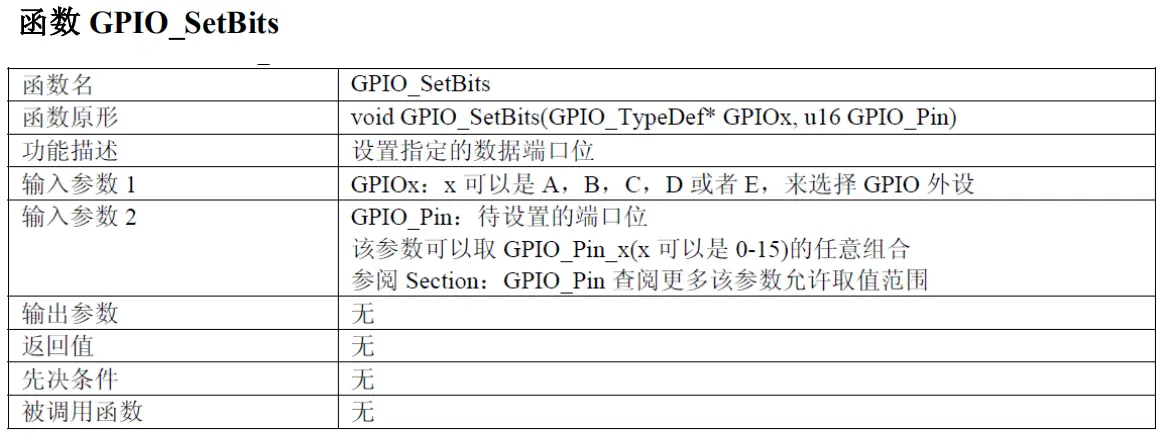

2. GPIO位輸出1函數:GPIO_SetBits

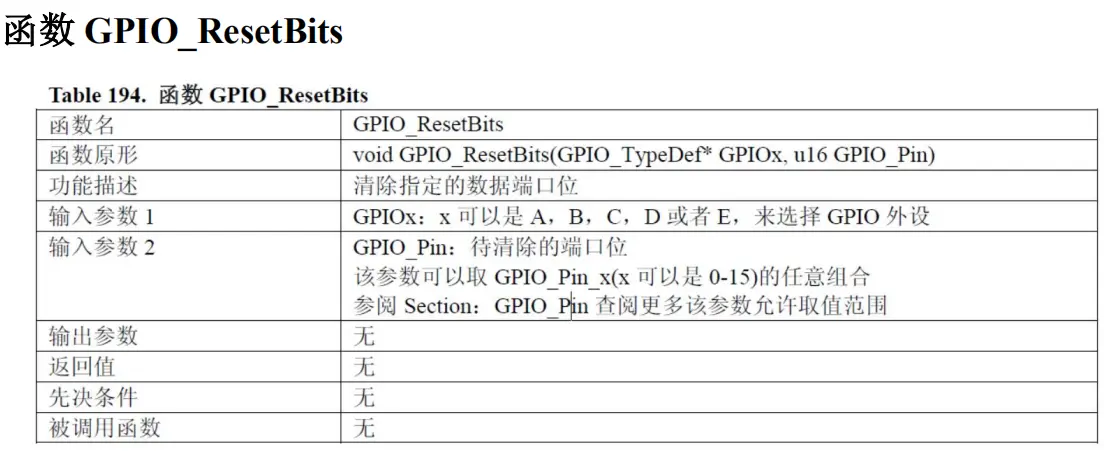

3. GPIO位輸出0函數:GPIO_ResetBits

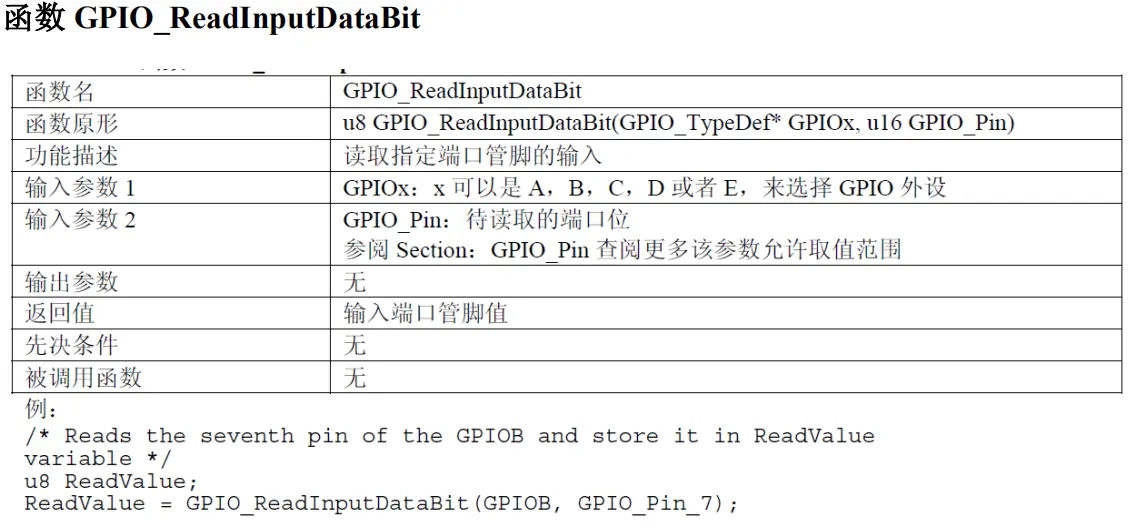

4. GPIO讀取位輸入  GPIO_ReadInputDataBit

5. GPIO讀取位輸出  GPIO_ReadOutputDataBit

6. GPIO整體寫端口:

7. GPIO整體讀端口:
