【STM32調試(一)】串口發送像素,上位機解析顯示

發布者:SparklingStar最新更新時間:2024-12-31 來源: jianshu關鍵字:STM32  調試  串口  上位機 手機看文章 掃描二維碼
隨時隨地手機看文章

一、思路

STM32采集OV數據,數據尺寸是QVGA(320*240),RGB565數據格式。采集的FIFO數據是一個像素,占兩個字節。每采集一個像素就向串口發送一個像素。上位機是一個串口助手,接收串口數據,將一個RGB565格式像素解析為RGB55格式并顯示在上位機。

二、STM32采集數據發送

2.1、OV7725模組

我們使用正點原子的例程進行修改,在接線時注意將數據線綁在一起,其它線綁在一起,以防發生數據干擾。

我們使用正點原子的例程進行修改,在接線時注意將數據線綁在一起,其它線綁在一起,以防發生數據干擾。

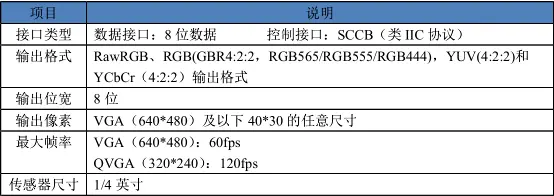

我買的OV7725攝像頭是帶FIFO的,因?yàn)?OV7725 的像素時鐘(PCLK)最高可達 24Mhz,我們用STM32F103的IO口直接抓取,是非常困難的,也十分占耗 CPU,所以我們并不是采取直接抓取來自 OV7725 的數據,而是通過 FIFO 讀取,ALIENTEK-OV7725 攝像頭模塊自帶了一個 FIFO 芯片(AL422B),用于暫存圖像數據,OV將圖像幀存儲在FIFO中,CPU就可以自己慢慢讀取FIFO中的數據幀,這樣就可以很方便的獲取圖像數據了,而不再需要單片機具有高速 IO,也不會耗費多少 CPU,任意一款MCU都可控制該模塊和獲取圖像。

在這里插入圖片描述

1. 串行攝像頭控制總線(SCCB)

ATK-OV7725 攝像頭模塊的所有配置,都是通過 SCCB 總線來實現的。

它由兩條數據線組成:一個是用于傳輸時鐘信號的 SIO_C(即 OV_SCL),另一個適用于傳輸數據信號的 SIO_D(即 OV_SDA)。 SCCB 的傳輸協議與 IIC 協議極其相似,只不過 IIC 在每傳輸完一個字節后,接收數據的一方要發送一位的確認數據,而 SCCB 一次要傳輸 9 位數據,前 8 位為有用數據,而第 9 位數據在寫周期中是 don’t care 位(即不必關心位),在讀周期中是 NA 位。 SCCB 定義數據傳輸?shù)幕締卧獮橄啵?phase),即一個相傳輸一個字節數據。

2. 驅動程序

中斷程序:

PA15位中斷輸入,接OV7725的VSYNC腳,負責幀同步。
ov_sta是OV的中斷標記,狀態變量ov_sta初始為0,VSYNC中斷到來時,OV開始輸出一幀圖像,復位FIFO寫指針,允許寫入FIFO,ov_sta自增至1。

//中斷服務函數

u8 ov_sta;

void EXTI15_10_IRQHandler(void)

{


    if(EXTI_GetITStatus(EXTI_Line15)==SET)

    {

        if(ov_sta<2)

        {

            if(ov_sta==0)

            {

                OV7670_WRST=0;      //復位寫指針

                OV7670_WRST=1;

                OV7670_WREN=1;      //允許寫入FIFO

            }else OV7670_WREN=0;    //禁止寫入FIFO

            ov_sta++;

        }

    }

    EXTI_ClearITPendingBit(EXTI_Line15);    //清除LINE15上的中斷標志位

}

//外部中斷初始化程序

//初始化PA15為中斷輸入.

void EXTI15_Init(void)

{


    GPIO_InitTypeDef GPIO_InitStructure;

    EXTI_InitTypeDef EXTI_InitStructure;

    NVIC_InitTypeDef NVIC_InitStructure;


    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO|RCC_APB2Periph_GPIOA,ENABLE);//外部中斷,需要使能AFIO和GPIOA時鐘


    GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE); //關閉JTAG,使能SWD


    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_15;//PA15

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //設置成上拉輸入

    GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA15


    GPIO_SetBits(GPIOA,GPIO_Pin_15);


    GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource15);


    EXTI_InitStructure.EXTI_Line=EXTI_Line15;

    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//下降沿觸發

    EXTI_InitStructure.EXTI_LineCmd = ENABLE;

    EXTI_Init(&EXTI_InitStructure);     //根據EXTI_InitStruct中指定的參數初始化外設EXTI寄存器


    NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;            //使能按鍵所在的外部中斷通道

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;    //搶占優先級2,

    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;                   //子優先級1

    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                             //使能外部中斷通道

    NVIC_Init(&NVIC_InitStructure);


}


刷新顯示:

camera_refresh()負責讀取FIFI圖像數據,并送至LCD顯示。在這里是連續讀取的,讀完一幀圖像就立即將ov_sta置0。若想只讀取一幀圖像,可以不把ov_sta置0,不進行下一次FIFO讀取。這也是做攝像機和照相機的區別。

2.2、串口發送

有兩種發送方式:高低位單獨發送;合并一起發送。
發送內容:黑白,二值,彩圖

選擇黑白發送或二值圖像發送就會簡單許多,而且數據量至少會小一半。但是為了后續上位機有更高質量的圖片做處理,這里還是選擇發送彩色圖像,將采集的像素點直接發送給串口。

采集一個像素,發送一個像素:

for(i=0;i{

        for(j=0;j        {

                GPIOB->CRL=0X88888888;

                OV7725_RCK=0;

                color=OV7725_DATA;  //讀數據  --高8位


                OV7725_RCK=1;

                color<<=8;

                OV7725_RCK=0;

                color|=OV7725_DATA; //讀數  --低8位     (高低8+8位合并成一個u16發送)

                OV7725_RCK=1;

                GPIOB->CRL=0X33333333;


                /*串口發送數據*/

                Send_Pic_Div(color);     //color:u16

                LCD_WR_DATA(color);      //顯示一個像素點(RGB) 320*240中的一個

        }

}


然后RGB565的一個像素是16位,兩字節。在測試過程中發現,如果直接發送u16的color,那么圖像將會偏綠。調試發現讀取高字節R分量值為0。所以我還是選擇將u16拆成低8位和高8位分開發送。

但是其實真正的原因在于上位機解析方法錯了,發送方式并無影響,這點我們在后文說。

串口發送函數,先發高位,后發低位:

void Send_Pic_Div(u16 color)

{

        u8 temp;

        temp = color&0x00ff;                        //低八位

        USART_SendData(USART1,temp);

        while(USART_GetFlagStatus(USART1,USART_FLAG_TC) != SET);


        temp = color>>8;                                //高八位

        USART_SendData(USART1,temp);

        while(USART_GetFlagStatus(USART1,USART_FLAG_TC) != SET);

}


或者直接發u16的color像素:

void Send_Pic_All(u16 color)

{

        USART_SendData(USART1,color);

        while(USART_GetFlagStatus(USART1,USART_FLAG_TC) != SET);

}




最后需要注意,把串口其它發送數據部分注釋掉,因?yàn)樯衔粰C(jī)把所有接受數據都認為是圖像數據。我這里只注釋了LCD初始化和TIM3中斷里的兩個printf()。


至此,STM32這邊的程序就完成啦,接下來做上位機部分。


三、上位機接收,解析,顯示保存

2.1、接收解析

上位機還是基于串口助手修改的,我直接用我之前寫的串口助手修改了,基礎功能不多(正是想要的)。需要重點修改的就是串口接收部分。

我們采用采用16進制接收數據。因?yàn)槎际亲止?jié)流,而且是不斷發送過來的。所以接收到數據包就要解析。

這里需要強調一下,一個像素是16位,2字節,所以我們要拿到兩個byte,也就是像素的高位和低位,然后再進行解析。我這樣來取兩字節:


 colorL = received_buf[i * 2];
 colorH = received_buf[i * 2 + 1];

還有Invoke最好套在最外面,因?yàn)槔锩鏁?huì)頻繁的更新UI顯示。
整個C#接收代碼是這樣的:

private void sp_DataReceived(object sender, SerialDataReceivedEventArgs e)

{

   this.Invoke(new EventHandler(delegate

   {

       //---------------------------//

       int num = sp.BytesToRead;      //獲取接收緩沖區中的字節數

       byte[] received_buf = new byte[num];    //聲明一個大小為num的字節數據用于存放讀出的byte型數據

       receive_count += num;             //接收字節計數變量增加nun

       sp.Read(received_buf, 0, num);    //讀取接收緩沖區中num個字節到byte數組中

       sb.Clear();                       //防止出錯,首先清空字符串構造器

       if (isHex == true)

       {

           //u16 = 2bytes

           //這里是按byte讀取,換成Int16也不行,需要一次讀兩個byte出來

           for (int i = 0; i < received_buf.Length; i++)

           {

               sb.Append(received_buf[i].ToString('X2') + ' ');    //將byte型數據轉化為2位16進制文本顯示,并用空格隔開

               if ((i+1) * 2 <= received_buf.Length)

               {

                   //讀取一個像素

                   colorL = received_buf[i * 2];

                   colorH = received_buf[i * 2 + 1];

                   //解析RGB565

                   Int32 r, g, b;                        //0-255 , color 511

                   r = (colorH & 0xf8) >> 3;

                   g = ((colorH & 0x07) << 2) | ((colorL & 0xe0) >> 6);

                   b = colorL & 0x1f;

                   //Console.WriteLine('Red: '+r.ToString()+ ' Green: ' + g.ToString()+ ' Blue: ' + b.ToString());

                   //合成并顯示像素,提高亮度

                   newColor = Color.FromArgb(r*5, g*5, b*5);

                   Int32 Row = (receive_count) / 320 / 2;    //計算列: 共240列,每列320個像素點

                   OvImage.SetPixel(Row, y++, newColor);

                   //換列顯示

                   if (y == 320) { y = 0; }

               }

           }

[1] [2]
