4.1 STM32 系統架構

STM32 的系統架構比 51 單片機就要強大很多了。首先我們看看 STM32 的系統架構圖：

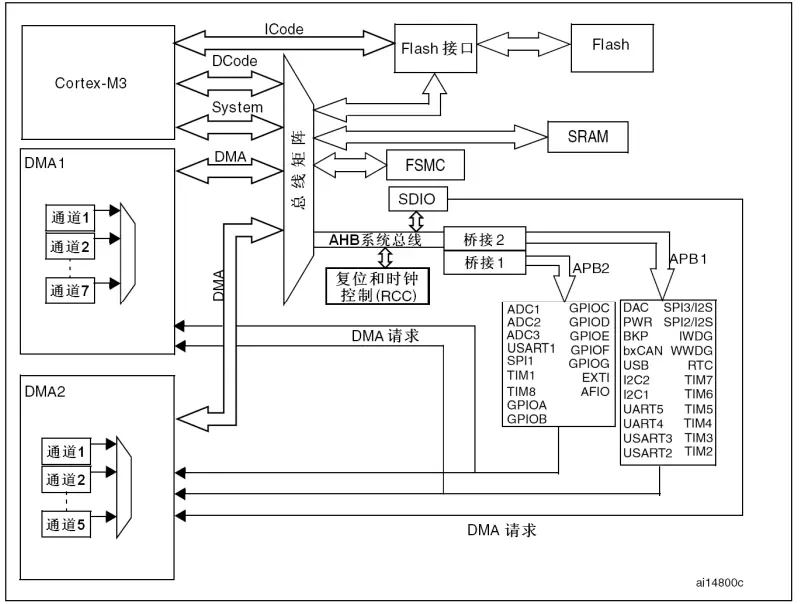

圖1 系統架構

STM32 主系統主要由四個驅動單元和四個被動單元構成。

四個驅動單元
?   內核 DCode 總線；
?   系統總線；
?   通用 DMA1；
?   通用 DMA2；

四被動單元
?   AHB 到 APB 的橋：連接所有的 APB 設備；
?   內部 FlASH 閃存；
?   內部 SRAM；
?   FSMC；

下面我們具體講解一下圖中幾個總線的知識：

① ICode 總線：該總線將 M3 內核指令總線和閃存指令接口相連，指令的預取在該總線上面完成。
② DCode 總線：該總線將 M3 內核的 DCode 總線與閃存存儲器的數據接口相連接，常量加載和調試訪問在該總線上面完成。
③ 系統總線：該總線連接 M3 內核的系統總線到總線矩陣，總線矩陣協調內核和 DMA 間訪問。
④ DMA 總線：該總線將 DMA 的 AHB 主控接口與總線矩陣相連，總線矩陣協調 CPU 的DCode 和 DMA 到 SRAM,閃存和外設的訪問。
⑤ 總線矩陣：總線矩陣協調內核系統總線和 DMA 主控總線之間的訪問仲裁，仲裁利用輪換算法。
⑥ AHB/APB 橋:這兩個橋在 AHB 和 2 個 APB 總線間提供同步連接， APB1 操作速度限于36MHz,APB2 操作速度全速。

對于系統架構的知識，在剛開始學習 STM32 的時候只需要一個大概的了解，大致知道是個什么情況即可。對于尋址之類的知識，這里就不做深入的講解。

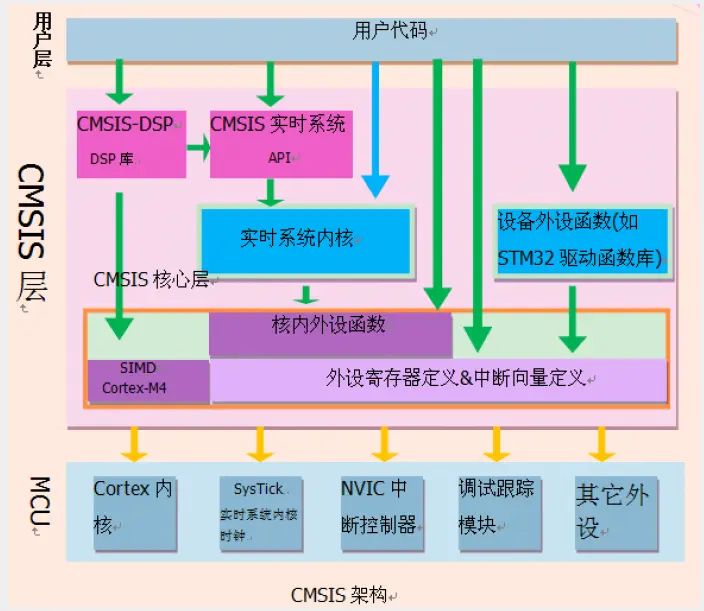

圖2 CMSIS架構

4.2 STM32的地址映射

在分析這個問題之前，我們看看51 單片機中是怎么做的。 51 單片機開發中經常會引用一個 reg51.h 的頭文件，下面我們看看他是怎么把名字和寄存器聯系起來的：

sfr P0 =0x80;

sfr 也是一種擴充數據類型，占用一個內存單元，值域?yàn)?0～255。利用它可以訪問 51 單片機內部的所有特殊功能寄存器。如用 sfr P1 = 0x90 這一句定義 P1 為 P1 端口在片內的寄存器。然后我們往地址為 0x80 的寄存器設值的方法是： P0=value；通過改變value的值來控制單片機。

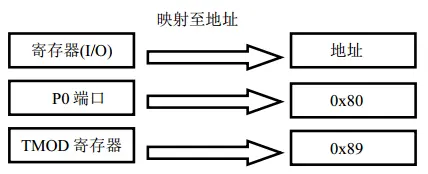

圖3 寄存器映射關系

所謂地址映射，就是將芯片上的存儲器甚至 I/O 等資源與地址建立一一對應的關系。如果某地址對應著某寄存器，我們就可以運用 C 語言的指針來尋址并修改這個地址上的內容，從而實現修改該寄存器的內容。打個比方，寄存器就像快遞員，當你在某寶上買了東西后，快遞員就按照地址送到你手上，要想準確無誤的送到你手上，就必須保證地址準確無誤。

Cortex-M3 的地址映射也是類似的。Cortex-M3 有 32 根地址線，所以它的尋址空間大小為 2 32 bit=4 GB。ARM 公司設計時，預先把這 4 GB 的尋址空間大致地分配好了。它把從 0x40000000 至 0x5FFFFFFF（ 512 MB）的地址分配給片上外設。通過把片上外設的寄存器映射到這個地址區，就可以簡單地以訪問內存的方式，訪問這些外設的寄存器，從而控制 外設的工作。這樣，片上外設可以使用 C 語言來操作。CM3 存儲器映射見圖 4- 4。
stm32f10x.h 這個文件中重要的內容就是把 STM32 的所有寄存器進行地址映射。如同51 單片機的 < reg51.h > 頭文件一樣，stm32f10x.h 像一個大表格，我們?cè)谑褂玫臅r(shí)候就是通過宏定義進行類似查表的操作，大家想象一下沒有這個文件的話，我們要怎樣訪問 STM32的寄存器？有什么缺點？不進行這些宏定義的缺點有 ：

1）地址容易寫錯。
2）我們需要查大量的手冊來確定哪個地址對應哪個寄存器。
3）看起來還不好看，且容易造成編程的錯誤，效率低，影響開發進度。

當然，這些工作都是由 ST 的固件工程師來完成的，只有設計 CM3 的人才是最了解 CM3的，才能寫出完美的庫。
在這里我們以外接了 LED 燈的外設 GPIOC 為例，如果是其他的 IO 端口，則改成相應的地址即可。在這個文件中一系列宏實現了地址映射。

#define GPIOC_BASE (APB2PERIPH_BASE + 0x1000)

#define APB2PERIPH_BASE (PERIPH_BASE + 0x1000

#define PERIPH_BASE ((uint32_t)0x40000000)

這幾個宏定義是從文件中的幾個部分抽離出來的，具體的內容讀者可參考stm32f10x.h 源碼。

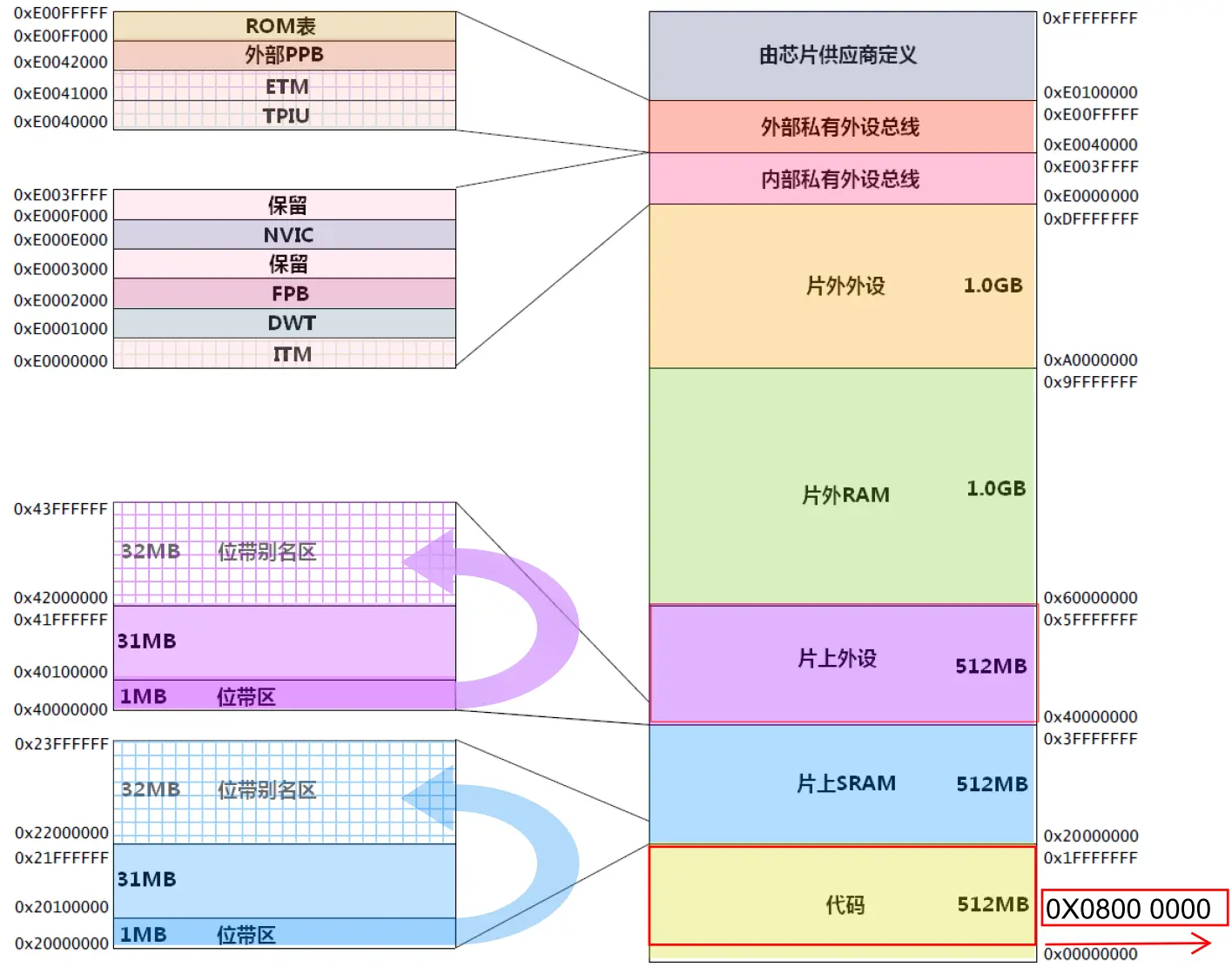

圖4 Cortex-M3 預定義的存儲器映射

首先看到 PERIPH_BASE 這個宏，宏展開為 0x40000000，并把它強制轉換為 uint32_t的 32 位類型數據，這是因?yàn)?STM32 的地址是 32 位的，是不是覺得 0x40000000 這個地址很熟？是的，這是 Cortex-M3 核分配給片上外設 512MB 尋址空間中的第一個地址，我們把0x40000000 稱為外設基地址。

接下來是宏 APB2PERIPH_BASE，宏展開為 PERIPH_BASE（外設基地址）加上偏移地址 0x10000，即指向的地址為 0x40010000。這個 APB2PERIPH_BASE 宏是什么地址呢？STM32 不同的外設是掛載在不同的總線上的，見圖 4-6。STM32 芯片有 AHB 總線、APB2總線和 APB1 總線，掛載在這些總線上的外設有特定的地址范圍。
其中像 GPIO、串口 1、ADC 及部分定時器是掛載在稱為 APB2 的總線上，掛載到APB2 總 線 上 的 外 設 地 址 空 間 是 從 0x40010000 至 0x40013FFF 地 址。 這 里 的 第 一個 地 址， 也 就 是 0x40010000，稱為 APB2PERIPH_BASE （APB2 總線外設基地址）。

而 APB2 總線基地址相對于外設基地址的偏移量為 0x10000 個地址，即為 APB2 相對外設基地址的偏移地址，見表1。

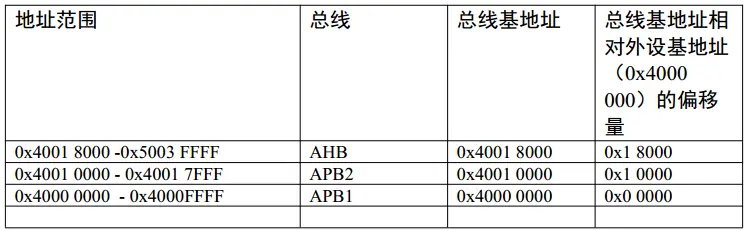

表1
