21.1實驗內容

通過本實驗主要學習以下內容：

AT24C16 EEPROM的工作原理；
IIC模塊原理以及IIC驅動原理。

21.2實驗原理

21.2.1AT24C16 EEPROM的工作原理

下圖為AT24CXX系列EEPROM相關參數，由該圖可知，AT24C16的存儲容量為16Kbit，共2048字節，共128頁，每頁為16字節。

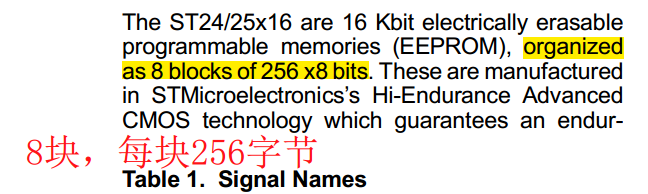

由下圖可知，AT24C16由8塊組成，每塊256字節。

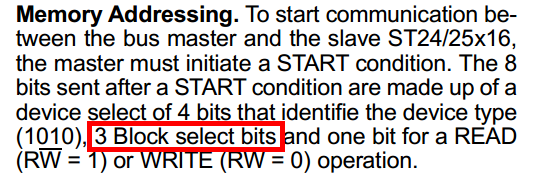

I2C開始信號后，第一個字節為器件地址，由1010+3位塊地址+1位讀寫標志組成，3位塊地址剛好可以表示8個塊，所以一次寫完256字節，換到下一下塊的時候，要重新更改器件地址。

AT24C16支持頁寫入模式，一次最多可支持寫入16字節。主機每發送一個字節，24c16收到確認，內部地址遞增(僅限低4bit，所以1次可寫16字節)。

21.2.2IIC接口原理

GD32F30X系列MCU的I2C接口模塊實現了I2C協議的標速模式，快速模式以及快速+模式，具備CRC計算和校驗功能、支持SMBus（系統管理總線）和PMBus（電源管理總線），此外還支持多主機I2C總線架構，其主要特性如下：

?并行總線至I2C總線協議的轉換及接口；
?同一接口既可實現主機功能又可實現從機功能；
?主從機之間的雙向數據傳輸；
?支持7位和10位的地址模式和廣播尋址；
?支持I2C多主機模式；
?支持標速（最高100 KHz），快速（最高400 KHz）和快速+模式（最高1MHz）；
?從機模式下可配置的SCL主動拉低；
?支持DMA模式；
?兼容SMBus 2.0和PMBus；
?兩個中斷：字節成功發送中斷和錯誤事件中斷；
?可選擇的PEC（報文錯誤校驗）生成和校驗。

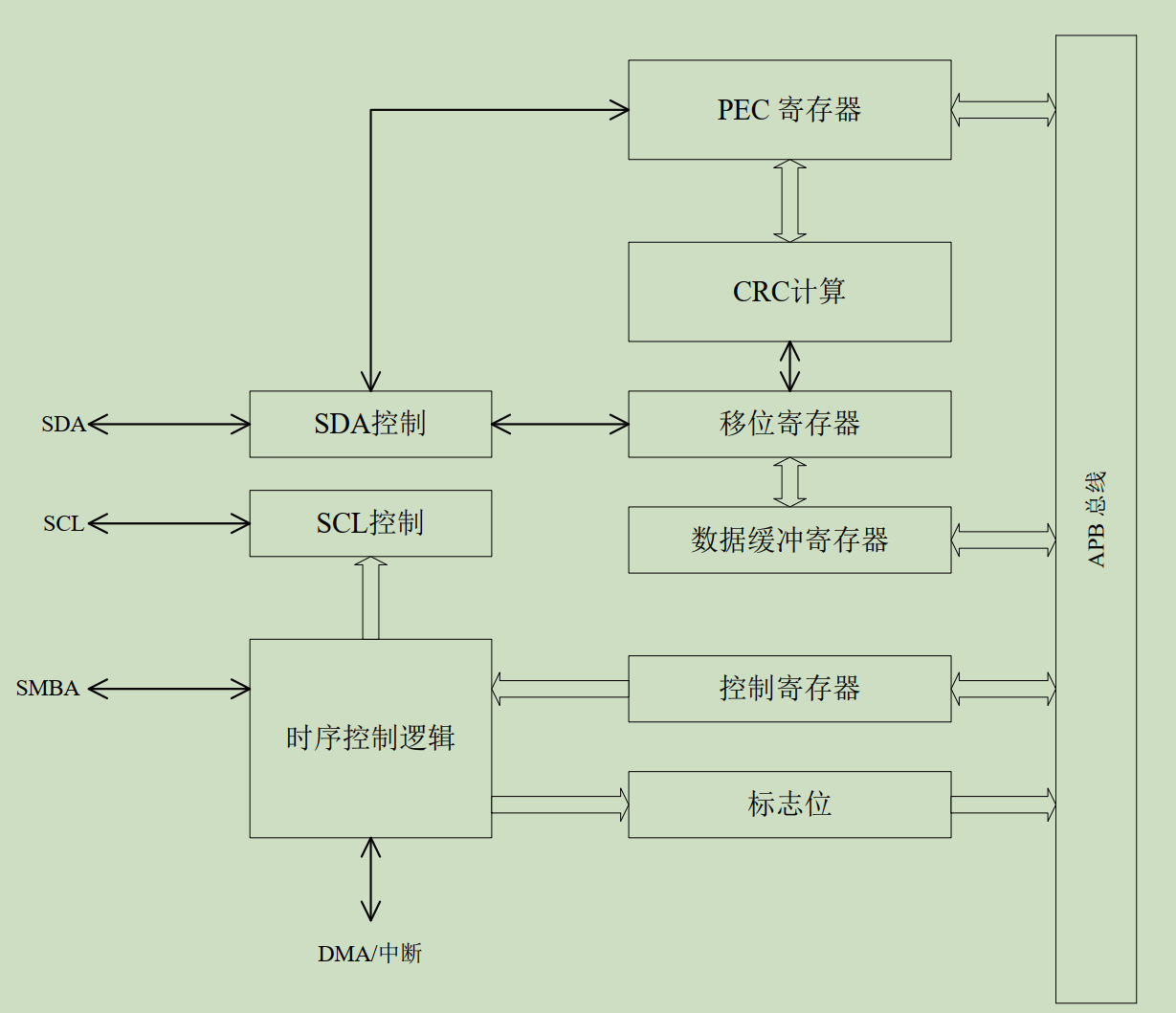

IIC模塊結構框圖如下所示。

21.3硬件設計

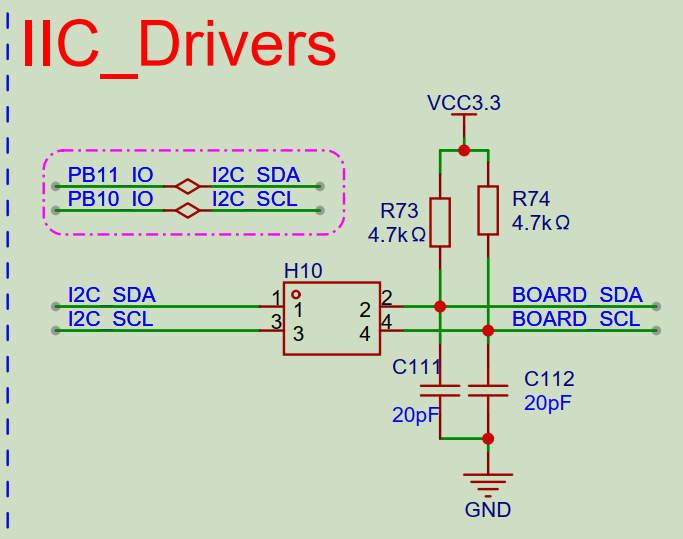

EEPROM硬件電路圖如下所示，IIC引腳使用PB10和PB11引腳，SDA和SCL總線通過4.7K電阻上拉，且對地接30pf電容以及100歐姆串阻濾波。

21.4代碼解析

21.4.1EEPROM初始化配置函數

EEPROM初始化配置函數如下，主要實現對IIC總線引腳配置以及IIC模塊配置。

C
void bsp_eeprom_init_AT24C16(void)
{
driver_i2c_init(&EEPROM_I2C);
}
void driver_i2c_init(typdef_i2c_struct *i2cx)
{
rcu_periph_clock_enable(i2cx->rcu_i2c_x);

i2c_deinit(i2cx->i2c_x);

driver_gpio_general_init(i2cx->i2c_scl_gpio);
driver_gpio_general_init(i2cx->i2c_sda_gpio);

/* I2C clock configure */
i2c_clock_config(i2cx->i2c_x, i2cx->frequency, I2C_DTCY_2);
/* I2C address configure */
i2c_mode_addr_config(i2cx->i2c_x, I2C_I2CMODE_ENABLE, I2C_ADDFORMAT_7BITS, i2cx->slave_addr);
/* enable I2C0 */
i2c_enable(i2cx->i2c_x);
/* enable acknowledge */
i2c_ack_config(i2cx->i2c_x, I2C_ACK_ENABLE);
}

21.4.2EEPROM buf寫入接口函數

EEPROM buf寫入接口函數實現如下，通過該函數可實現對AT24C16任意地址的多字節寫入。內部已根據地址和寫入長度自動識別從機地址以及對應的塊，然后寫入正確的地址空間。

C
EEPROM_STATE eeprom_buffer_write_AT24C16(uint8_t* p_buffer, uint16_t write_address, uint16_t number_of_byte)
{
uint8_t number_of_page = 0, number_of_single = 0, address = 0, count = 0;
uint8_t deviceId;
address = write_address % I2C_PAGE_SIZE;
count = I2C_PAGE_SIZE - address;
number_of_page = number_of_byte / I2C_PAGE_SIZE;
number_of_single = number_of_byte % I2C_PAGE_SIZE;

if(write_address+write_address>EEPROM_SIZE)
{
return EEPROM_ERROR;
}
/* if write_address is I2C_PAGE_SIZE aligned */
if(0 == address){
while(number_of_page--){

deviceId=(write_address>>8)>0 ? (EEPROM_ADDR | (uint8_t)((write_address>>7)&0x0E)):EEPROM_ADDR ;
if(driver_i2c_mem_poll_write(&EEPROM_I2C,deviceId,write_address,MEM_ADDRESS_8BIT,p_buffer,I2C_PAGE_SIZE) == DRV_ERROR)
{
return EEPROM_ERROR;
}
if(eeprom_wait_standby_state(&EEPROM_I2C) == EEPROM_ERROR)
{
return EEPROM_ERROR;
}
write_address += I2C_PAGE_SIZE;
p_buffer += I2C_PAGE_SIZE;
}
if(0 != number_of_single){
deviceId=(write_address>>8)>0 ? (EEPROM_ADDR | (uint8_t)((write_address>>7)&0x0E)):EEPROM_ADDR ;
if(driver_i2c_mem_poll_write(&EEPROM_I2C,deviceId,write_address,MEM_ADDRESS_8BIT,p_buffer, number_of_single)==DRV_ERROR)
{
return EEPROM_ERROR;
}
if(eeprom_wait_standby_state(&EEPROM_I2C) == EEPROM_ERROR)
{
return EEPROM_ERROR;
}
}
return EEPROM_SUCCESS;
}else{
/* if write_address is not I2C_PAGE_SIZE aligned */
if(number_of_byte < count){
deviceId=(write_address>>8)>0 ? (EEPROM_ADDR | (uint8_t)((write_address>>7)&0x0E)):EEPROM_ADDR ;
if(driver_i2c_mem_poll_write(&EEPROM_I2C,deviceId,write_address,MEM_ADDRESS_8BIT,p_buffer, number_of_byte)==DRV_ERROR)
{
return EEPROM_ERROR;
}
if(eeprom_wait_standby_state(&EEPROM_I2C)==EEPROM_ERROR)
{
return EEPROM_ERROR;
}

}else{
number_of_byte -= count;
number_of_page = number_of_byte / I2C_PAGE_SIZE;
number_of_single = number_of_byte % I2C_PAGE_SIZE;

if(0 != count){
deviceId=(write_address>>8)>0 ? (EEPROM_ADDR | (uint8_t)((write_address>>7)&0x0E)):EEPROM_ADDR ;
if(driver_i2c_mem_poll_write(&EEPROM_I2C,deviceId,write_address,MEM_ADDRESS_8BIT,p_buffer, count)==DRV_ERROR)
{
return EEPROM_ERROR;
}
if(eeprom_wait_standby_state(&EEPROM_I2C)==EEPROM_ERROR)
{
return EEPROM_ERROR;
}
write_address += count;
p_buffer += count;
}
/* write page */
while(number_of_page--){
deviceId=(write_address>>8)>0 ? (EEPROM_ADDR | (uint8_t)((write_address>>7)&0x0E)):EEPROM_ADDR ;
if(driver_i2c_mem_poll_write(&EEPROM_I2C,deviceId,write_address,MEM_ADDRESS_8BIT,p_buffer, I2C_PAGE_SIZE)==DRV_ERROR)
{
return EEPROM_ERROR;
}
if(eeprom_wait_standby_state(&EEPROM_I2C)==EEPROM_ERROR)
{
return EEPROM_ERROR;
}
write_address += I2C_PAGE_SIZE;
p_buffer += I2C_PAGE_SIZE;
}
/* write single */
if(0 != number_of_single){
deviceId=(write_address>>8)>0 ? (EEPROM_ADDR | (uint8_t)((write_address>>7)&0x0E)):EEPROM_ADDR ;
if(driver_i2c_mem_poll_write(&EEPROM_I2C,deviceId,write_address,MEM_ADDRESS_8BIT,p_buffer, number_of_single)==DRV_ERROR)
{
return EEPROM_ERROR;
}
if(eeprom_wait_standby_state(&EEPROM_I2C)==EEPROM_ERROR)
{
return EEPROM_ERROR;
}
}
}
return EEPROM_SUCCESS;
}
}

21.4.3EEPROM buf讀取接口函數

EEPROM buf讀取接口函數實現如下，通過該函數可實現對EEPROM任意地址的多字節數據讀取，內部也對讀取的地址進行自動識別從機地址。

C
EEPROM_STATE eeprom_buffer_read_AT24C16(uint8_t* p_buffer, uint16_t read_address, uint16_t number_of_byte)
{
uint8_t rNum=0; //讀取的數據長度
uint16_t lenLeft=number_of_byte;//剩余的數據長度
uint8_t deviceId;//讀取的器件地址
if(read_address+number_of_byte>EEPROM_SIZE)//如果讀取的長度加上讀取地址超過了EEPROM的空間大小，則報錯誤
{
return EEPROM_ERROR;
}
/*calculate the current read position to know how many word can read continully*/
rNum=16-read_address & 0x0F;
if(rNum == 0) rNum=16;
rNum = lenLeft>=rNum ? rNum : lenLeft;//剩余未讀字節數如果大于rNum, 則讀rNum個，如果小于rNum，則一次讀完了
/*read the data from e2prom*/
while(lenLeft)
{
//這里計算頁地址，當?shù)刂沸∮?56時，右移8位會小于0，所以器件地址為基地址A1
//如果讀取的地址大于256時，右移8位則不會小于0，所以器件地址為基地址A1 | 3位頁地址
deviceId=(read_address>>8)>0 ? (EEPROM_ADDR | (uint8_t)((read_address>>7)&0x0E)):EEPROM_ADDR ;

if(driver_i2c_mem_poll_read(&EEPROM_I2C,deviceId,read_address,MEM_ADDRESS_8BIT,p_buffer,rNum)==DRV_ERROR)
{
// printf('i2c read errorrn');
return EEPROM_ERROR;
}
read_address+=rNum;//已經讀了rNum個了，所以地址后移rNum個
lenLeft-=rNum;//剩余未讀數據減少rNum個
p_buffer+=rNum;
rNum=lenLeft>16? 16 : lenLeft;//如果剩余大于16個，則下次再讀16個，如果小于，則一次讀完
}
return EEPROM_SUCCESS;
}

21.4.4EEPROM讀寫實驗主函數

EEPROM讀寫實驗主函數如下所示。通過該實驗實現對AT24C16任意地址256字節的寫入、讀取以及校驗測試。

C
int main(void)
{
uint16_t i;
uint8_t i2c_buffer_write[BUFFER_SIZE];
uint8_t i2c_buffer_read[BUFFER_SIZE];

bsp_eeprom_init_AT24C16();
/* initialize i2c_buffer_write */
for(i = 0;i < BUFFER_SIZE;i++){
i2c_buffer_write[i]=i;
// printf('0x%02X ',i2c_buffer_write[i]);
// if(15 == i%16){
// printf('rn');
// }
}

if(eeprom_buffer_write_AT24C16(i2c_buffer_write,0x0153,BUFFER_SIZE)==EEPROM_SUCCESS)
{
__nop();
}
if(eeprom_buffer_read_AT24C16(i2c_buffer_read,0x0153,BUFFER_SIZE)==EEPROM_SUCCESS)
{
__nop();
}
/* compare the read buffer and write buffer */
for(i = 0;i < BUFFER_SIZE;i++){
if(i2c_buffer_read[i] != i2c_buffer_write[i]){
__nop();
// printf('0x%02X ', i2c_buffer_read[i]);
// printf('Err:data read and write aren't matching.nr');
// return I2C_FAIL;
}
//printf('0x%02X ', i2c_buffer_read[i]);
// if(15 == i%16){
// printf('rn');
// }
}
__nop();
// printf('I2C-AT24C02 test passed!nr');
while (1)
{
}
}

21.5實驗結果

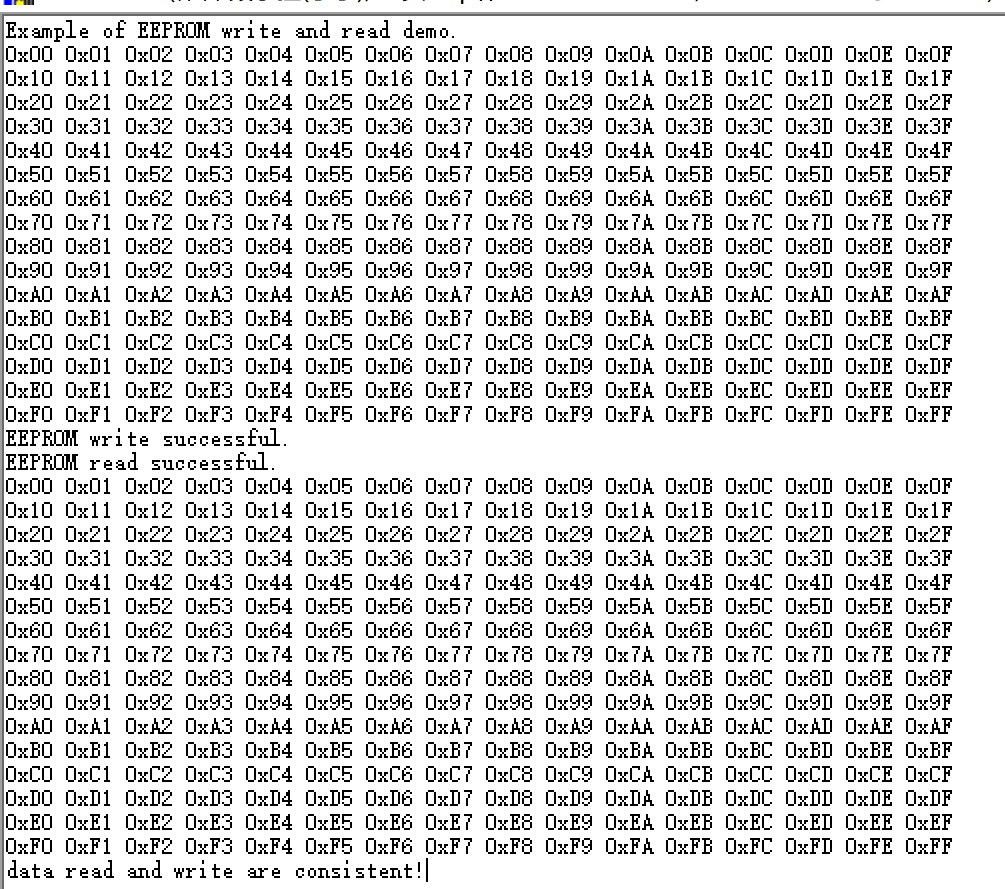

將本實驗歷程燒錄到紅楓派開發板中，運行后，可通過串口打印測試結果，可實現對于AT24C16任意地址寫入、讀取以及校驗。
