12.1實驗內容

通過本實驗主要學習以下內容：

SDIO操作原理
SD卡讀寫實現

12.2實驗原理

SD卡是一種主要以Nand Flash作為存儲介質，具有體積小、數據傳輸速度快以及支持熱插拔的優點。如今，已被廣泛應用于數碼相機、便攜式移動設備以及手機等多種設備中。SD卡的驅動一般有SPI接口或SDIO接口，本例程介紹使用GD32F4xx的SDIO接口驅動SD卡的實現。

12.2.1SD卡基礎知識

SD卡:secure digital memory card是一種安全存儲器件。屬性是快閃存儲器（flash eeprom），功能用來存儲數據。

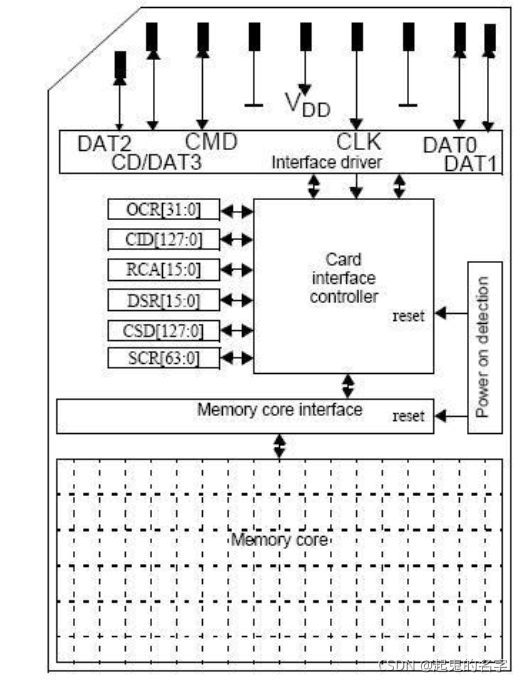

SD卡雖然是薄薄的一片，但是它并不是一個整體，而是由大量的集成電路組成。SD卡的內部結構如下圖所示，主要由信號端子，接口控制器和存儲區組成。

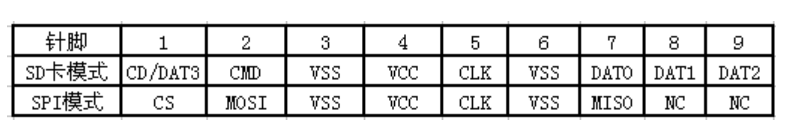

SD卡主要有兩種模式，SD模式和SPI模式。不同模式下，接口定義不同。下面是SD卡的引腳。

兩種模式的接口定義如下

SD模式中，主要由VCC(電源)，VSS(GND)，CLK（時鐘，由主控提供)，CMD(命令)，DAT0-3(數據輸入輸出)，由6線制組成進行通信。SPI模式，主要采用4線制通信，除了電源地外，由MISO，MOSI，CLK，CS組成。下面簡單介紹SD模式的操作。

要驅動SD卡工作，主要涉及兩個步驟。第一個步驟是SD卡的識別過程。第二個步驟是對SD卡進行讀寫過程，即主機控制器和SD卡之間進行數據傳輸?shù)倪^程。
要使SD卡能正常工作，一是要給SD卡供給穩定的電壓，二是要SD卡按用戶規定的方式工作。這兩項工作的實現，都是主機控制器通過給SD卡發送控制命令來實現的。
主機（SDIO控制器）要驅動SD卡工作，要使用許多的命令，包括應用層命令A(yù)CMD和通用命令CMD.主機（SDIO控制器）把命令發送給SD卡，SD卡會作出回應，這里的回應叫做響應，響應命令分為6類，分別是R1、R1b、R2、R3、R6、R7。主機（SDIO控制器）給SD卡發送命令之后，SD卡會作出響應，響應中包含主機（SDIO控制器）需要的數據，這些數據有SD的信息，容量，和存儲數據等等。上面已經提到了，SD卡工作，主要是識別和數據傳輸，它的識別過程有些復雜，寫代碼的時候，可以參考協議給的初始化流程圖。數據傳輸包括讀和寫，單字節和多字節讀寫。下兩節描述識別初始化流程圖和數據讀寫時序圖。

1、讀寫數據的時序圖

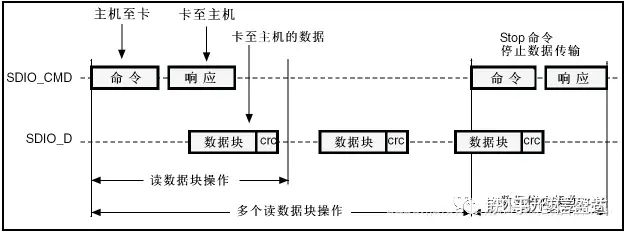

SDIO與SD卡通信一般以數據塊的形式進行傳輸，SDIO(多)數據塊讀操作，如下圖所示。

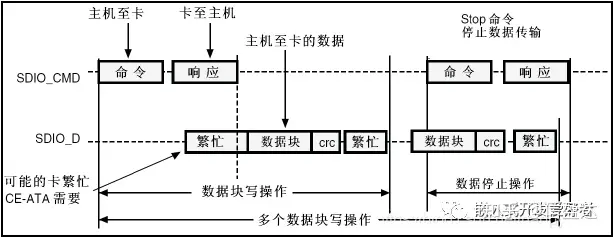

SDIO(多)數據塊寫操作，如下圖所示。

2、命令格式

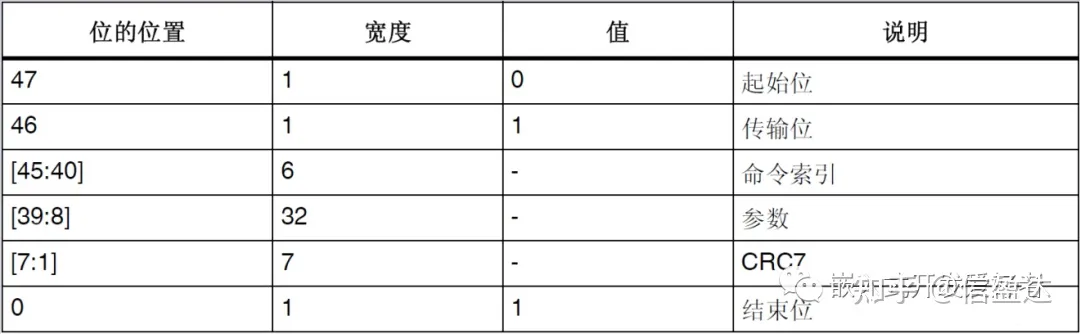

SDIO所有的命令和響應都是在SDIO_CMD引腳上面?zhèn)鬏數?，命令長度固定為48位，SDIO命令格式如下表所示。

3、寄存器
SDIO控制器的寄存器，主要設置SDIO控制器和命令的索引與參數。SD卡有5個寄存器CID,RCA,CSD,SCR.OCR。SD卡的信息從SD卡寄存器中獲取。

SD卡正常工作，就是根據SD卡初始化流程圖，發送命令，收到回復，直到流程結束。傳輸數據，也是根據讀寫時序圖，將要發送的數據放進命令中發送出去。

12.2.2SDIO模塊原理

SDIO為安全的數字輸入輸出接口，可以用于驅動SD卡、EMMC等，主要特征如下：

? MMC：與多媒體卡系統規格書V4.2及之前的版本全兼容。有三種不同的數據總線模式：1位(默認)、4位和8位；
? SD卡：與SD存儲卡規格版本2.0全兼容；
? SD I/O：與SD I/O卡規格版本2.0全兼容，有兩種不同的數據總線模式：1位(默認)和4位；
? CE-ATA：與CE-ATA數字協議版本1.1全兼容；
? 48MHz數據傳輸頻率和8位數據傳輸模式；
?中斷和DMA請求；
?完成信號使能和失能(CE-ATA)。

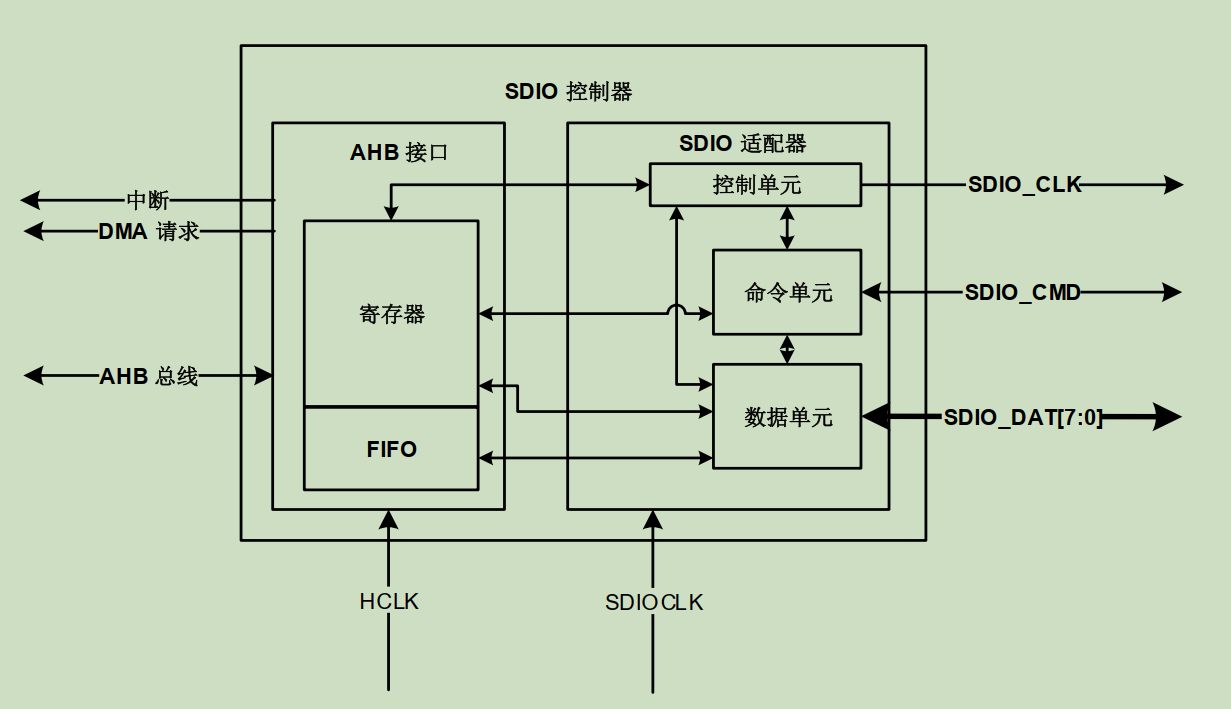

SDIO模塊結構框圖如下所示。主要包含兩大部分：SDIO適配器：由控制單元、命令單元和數據單元組成，控制單元管理時鐘信號，命令單元管理命令的傳輸，數據單元管理數據的傳輸；AHB接口：包括通過AHB總線訪問的寄存器、用于數據傳輸?shù)腇IFO單元以及產生中斷和DMA請求信號。

SDIO模塊可以實現對SD卡的完全驅動以及協議的實現，包括命令、響應等相關操作，本例程實現使用SDIO驅動SD卡初始化以及讀寫測試等相關操作，具體實現可以參考GD32F4xx用戶手冊以及代碼解析等。

12.3硬件設計

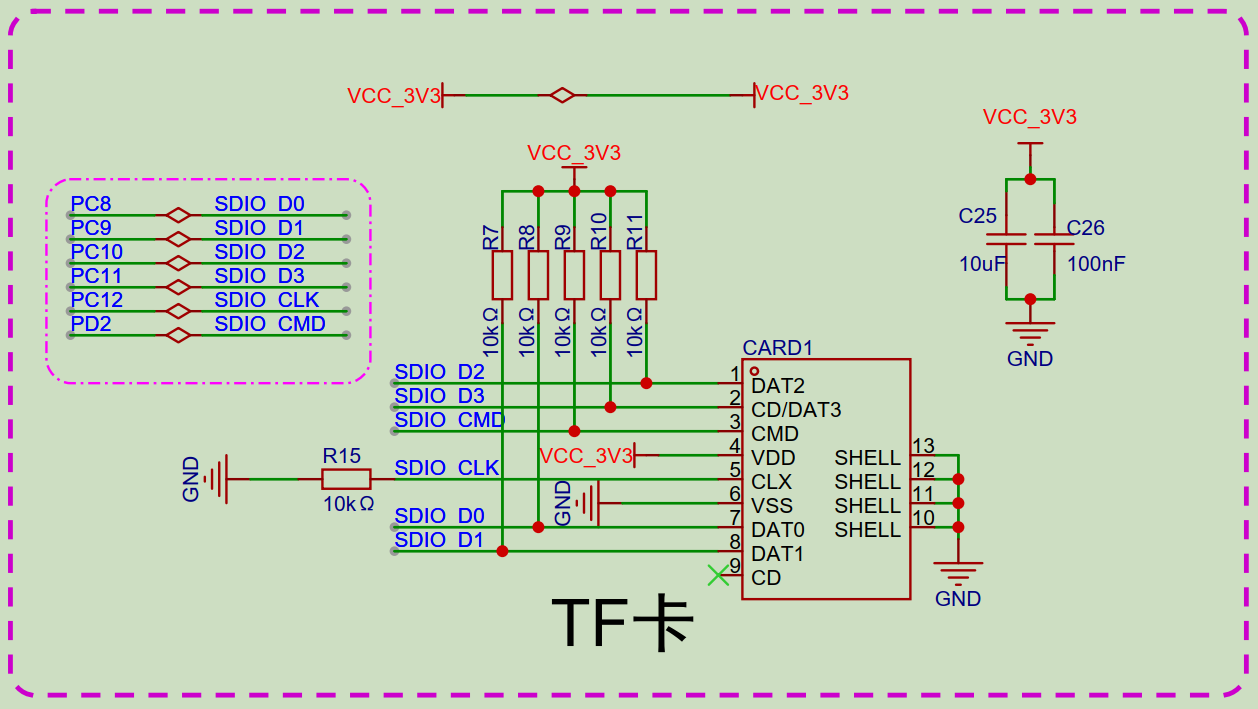

SD卡相關硬件電路如下圖所示，實驗板上具有SD卡卡座，信號線上有四根數據線，一根CMD命令線以及一根CLK時鐘線，所有信號線通過10K電阻進行上拉，電源地信號線具有10uf以及100nf電容，SD卡插入時，金屬接觸點朝下插入。

12.4代碼解析

12.4.1SDIO初始化配置函數

SDIO初始化配置在sd_io_init（）函數中，其中包括sd_init()初始化、sd_card_information_get（）SD卡信息獲取、sd_card_select_deselect（）SD卡選擇、sd_cardstatus_get（）SD卡狀態獲取、sd_bus_mode_config（）SD卡總線寬度配置以及sd_transfer_mode_config（）SD卡通信模式配置，歷程中選擇了4線查詢模式。

C
sd_error_enum sd_io_init(void)
{
sd_error_enum status = SD_OK;
uint32_t cardstate = 0;
status = sd_init();
if(SD_OK == status){
status = sd_card_information_get(&sd_cardinfo);
}
if(SD_OK == status){
status = sd_card_select_deselect(sd_cardinfo.card_rca);
}
status = sd_cardstatus_get(&cardstate);
if(cardstate & 0x02000000){
// printf('rn the card is locked!');
while (1){
}
}
if ((SD_OK == status) && (!(cardstate & 0x02000000)))
{
/* set bus mode */
status = sd_bus_mode_config(SDIO_BUSMODE_4BIT);
// status = sd_bus_mode_config( SDIO_BUSMODE_1BIT );
}
if (SD_OK == status)
{
/* set data transfer mode */
// status = sd_transfer_mode_config( SD_DMA_MODE );
status = sd_transfer_mode_config( SD_POLLING_MODE );
}
return status;
}

12.4.2獲取SD卡信息函數

獲取SD卡信息的函數如下所示，card_info_get（）。

C
void card_info_get(void)
{
uint8_t sd_spec, sd_spec3, sd_spec4, sd_security;
uint32_t block_count, block_size;
uint16_t temp_ccc;
//printf('rn Card information:');
sd_spec = (sd_scr[1] & 0x0F000000) >> 24;
sd_spec3 = (sd_scr[1] & 0x00008000) >> 15;
sd_spec4 = (sd_scr[1] & 0x00000400) >> 10;
if(2 == sd_spec)
{
if(1 == sd_spec3)
{
if(1 == sd_spec4)
{
// printf('rn## Card version 4.xx ##');
}
else
{
// printf('rn## Card version 3.0x ##');
}
}
else
{
// printf('rn## Card version 2.00 ##');
}
}
else if(1 == sd_spec)
{
// printf('rn## Card version 1.10 ##');
}
else if(0 == sd_spec)
{
// printf('rn## Card version 1.0x ##');
}

sd_security = (sd_scr[1] & 0x00700000) >> 20;
if(2 == sd_security)
{
// printf('rn## SDSC card ##');
}
else if(3 == sd_security)
{
// printf('rn## SDHC card ##');
}
else if(4 == sd_security)
{
// printf('rn## SDXC card ##');
}

block_count = (sd_cardinfo.card_csd.c_size + 1)*1024;
block_size = 512;
// printf('rn## Device size is %dKB ##', sd_card_capacity_get());
// printf('rn## Block size is %dB ##', block_size);
// printf('rn## Block count is %d ##', block_count);

if(sd_cardinfo.card_csd.read_bl_partial){
// printf('rn## Partial blocks for read allowed ##' );
}
if(sd_cardinfo.card_csd.write_bl_partial){
// printf('rn## Partial blocks for write allowed ##' );
}
temp_ccc = sd_cardinfo.card_csd.ccc;
//printf('rn## CardCommandClasses is: %x ##', temp_ccc);
if((SD_CCC_BLOCK_READ & temp_ccc) && (SD_CCC_BLOCK_WRITE & temp_ccc)){
// printf('rn## Block operation supported ##');
}
if(SD_CCC_ERASE & temp_ccc){
// printf('rn## Erase supported ##');
}
if(SD_CCC_WRITE_PROTECTION & temp_ccc){
// printf('rn## Write protection supported ##');
}
if(SD_CCC_LOCK_CARD & temp_ccc){
// printf('rn## Lock unlock supported ##');
}
if(SD_CCC_APPLICATION_SPECIFIC & temp_ccc){
// printf('rn## Application specific supported ##');
}
if(SD_CCC_IO_MODE & temp_ccc){
// printf('rn## I/O mode supported ##');
}
if(SD_CCC_SWITCH & temp_ccc){
// printf('rn## Switch function supported ##');
}
}

12.4.3SD卡數據塊寫入函數

SD卡數據塊寫入函數如下所示，通過該函數可實現SD卡數據塊的數據寫入。

C
sd_error_enum sd_block_write(uint32_t *pwritebuffer, uint32_t writeaddr, uint16_t blocksize)
{
/* initialize the variables */
sd_error_enum status = SD_OK;
uint8_t cardstate = 0;
uint32_t count = 0, align = 0, datablksize = SDIO_DATABLOCKSIZE_1BYTE, *ptempbuff = pwritebuffer;
uint32_t transbytes = 0, restwords = 0, response = 0;
__IO uint32_t timeout = 0;

if(NULL == pwritebuffer){
status = SD_PARAMETER_INVALID;
return status;
}

transerror = SD_OK;
transend = 0;
totalnumber_bytes = 0;
/* clear all DSM configuration */
sdio_data_config(0, 0, SDIO_DATABLOCKSIZE_1BYTE);
sdio_data_transfer_config(SDIO_TRANSMODE_BLOCK, SDIO_TRANSDIRECTION_TOCARD);
sdio_dsm_disable();
sdio_dma_disable();

/* check whether the card is locked */
if(sdio_response_get(SDIO_RESPONSE0) & SD_CARDSTATE_LOCKED){
status = SD_LOCK_UNLOCK_FAILED;
return status;
}

/* blocksize is fixed in 512B for SDHC card */
if(SDIO_HIGH_CAPACITY_SD_CARD == cardtype){
blocksize = 512;
writeaddr /= 512;
}

align = blocksize & (blocksize - 1);
if((blocksize > 0) && (blocksize <= 2048) && (0 == align)){
datablksize = sd_datablocksize_get(blocksize);
/* send CMD16(SET_BLOCKLEN) to set the block length */
sdio_command_response_config(SD_CMD_SET_BLOCKLEN, (uint32_t)blocksize, SDIO_RESPONSETYPE_SHORT);
sdio_wait_type_set(SDIO_WAITTYPE_NO);
sdio_csm_enable();

/* check if some error occurs */
status = r1_error_check(SD_CMD_SET_BLOCKLEN);
if(SD_OK != status){
return status;
}
}else{
status = SD_PARAMETER_INVALID;
return status;
}

/* send CMD13(SEND_STATUS), addressed card sends its status registers */
sdio_command_response_config(SD_CMD_SEND_STATUS, (uint32_t)sd_rca << SD_RCA_SHIFT, SDIO_RESPONSETYPE_SHORT);
sdio_wait_type_set(SDIO_WAITTYPE_NO);
sdio_csm_enable();
/* check if some error occurs */
status = r1_error_check(SD_CMD_SEND_STATUS);
if(SD_OK != status){
return status;
}

response = sdio_response_get(SDIO_RESPONSE0);
timeout = 100000;

while((0 == (response & SD_R1_READY_FOR_DATA)) && (timeout > 0)){
/* continue to send CMD13 to polling the state of card until buffer empty or timeout */
--timeout;
/* send CMD13(SEND_STATUS), addressed card sends its status registers */
sdio_command_response_config(SD_CMD_SEND_STATUS, (uint32_t)sd_rca << SD_RCA_SHIFT, SDIO_RESPONSETYPE_SHORT);
sdio_wait_type_set(SDIO_WAITTYPE_NO);
sdio_csm_enable();
/* check if some error occurs */
status = r1_error_check(SD_CMD_SEND_STATUS);
if(SD_OK != status){
return status;
}
response = sdio_response_get(SDIO_RESPONSE0);
}
if(0 == timeout){
return SD_ERROR;
}

/* send CMD24(WRITE_BLOCK) to write a block */
sdio_command_response_config(SD_CMD_WRITE_BLOCK, writeaddr, SDIO_RESPONSETYPE_SHORT);
sdio_wait_type_set(SDIO_WAITTYPE_NO);
sdio_csm_enable();
/* check if some error occurs */
status = r1_error_check(SD_CMD_WRITE_BLOCK);
if(SD_OK != status){
return status;
}

stopcondition = 0;
totalnumber_bytes = blocksize;

/* configure the SDIO data transmission */
sdio_data_config(SD_DATATIMEOUT, totalnumber_bytes, datablksize);
sdio_data_transfer_config(SDIO_TRANSMODE_BLOCK, SDIO_TRANSDIRECTION_TOCARD);
sdio_dsm_enable();

if(SD_POLLING_MODE == transmode){
/* polling mode */
while(!sdio_flag_get(SDIO_FLAG_DTCRCERR | SDIO_FLAG_DTTMOUT | SDIO_FLAG_TXURE | SDIO_FLAG_DTBLKEND | SDIO_FLAG_STBITE)){
if(RESET != sdio_flag_get(SDIO_FLAG_TFH)){
/* at least 8 words can be written into the FIFO */
if((totalnumber_bytes - transbytes) < SD_FIFOHALF_BYTES){
restwords = (totalnumber_bytes - transbytes)/4 + (((totalnumber_bytes - transbytes)%4 == 0) ? 0 : 1);
for(count = 0; count < restwords; count++){
sdio_data_write(*ptempbuff);
++ptempbuff;
transbytes += 4;
}
}else{
for(count = 0; count < SD_FIFOHALF_WORDS; count++){
sdio_data_write(*(ptempbuff + count));
}
/* 8 words(32 bytes) has been transferred */
ptempbuff += SD_FIFOHALF_WORDS;
transbytes += SD_FIFOHALF_BYTES;
}
}
}

/* whether some error occurs and return it */
if(RESET != sdio_flag_get(SDIO_FLAG_DTCRCERR)){
status = SD_DATA_CRC_ERROR;
sdio_flag_clear(SDIO_FLAG_DTCRCERR);
return status;
}else if(RESET != sdio_flag_get(SDIO_FLAG_DTTMOUT)){
status = SD_DATA_TIMEOUT;
sdio_flag_clear(SDIO_FLAG_DTTMOUT);
return status;
}else if(RESET != sdio_flag_get(SDIO_FLAG_TXURE)){
status = SD_TX_UNDERRUN_ERROR;
sdio_flag_clear(SDIO_FLAG_TXURE);
return status;
}else if(RESET != sdio_flag_get(SDIO_FLAG_STBITE)){
status = SD_START_BIT_ERROR;
sdio_flag_clear(SDIO_FLAG_STBITE);
return status;
}
}else if(SD_DMA_MODE == transmode){
/* DMA mode */
/* enable the SDIO corresponding interrupts and DMA */
sdio_interrupt_enable(SDIO_INT_DTCRCERR | SDIO_INT_DTTMOUT | SDIO_INT_TXURE | SDIO_INT_DTEND | SDIO_INT_STBITE);
dma_transfer_config(pwritebuffer, blocksize);
sdio_dma_enable();

timeout = 100000;
while((RESET == dma_flag_get(DMA1, DMA_CH3, DMA_FLAG_FTF)) && (timeout > 0)){
timeout--;
if(0 == timeout){
return SD_ERROR;
}
}
while ((0 == transend) && (SD_OK == transerror)){
}

if(SD_OK != transerror){
return transerror;
}
}else{
status = SD_PARAMETER_INVALID;
return status;
}

/* clear the SDIO_INTC flags */
sdio_flag_clear(SDIO_MASK_INTC_FLAGS);
/* get the card state and wait the card is out of programming and receiving state */
status = sd_card_state_get(&cardstate);
while((SD_OK == status) && ((SD_CARDSTATE_PROGRAMMING == cardstate) || (SD_CARDSTATE_RECEIVING == cardstate))){
status = sd_card_state_get(&cardstate);
}
return status;
}

12.4.4SD卡數據塊讀取函數
