樹莓派的板子為什么一直那么受歡迎？因?yàn)樗_源，所以具備非常強的靈活性和可玩性。

最近，國外就有一個眾籌項目火了，這個項目就把RP2040的板子替換成了柔性板，讓它能夠安裝在任何狹小的空間或者是彎曲的外殼內。

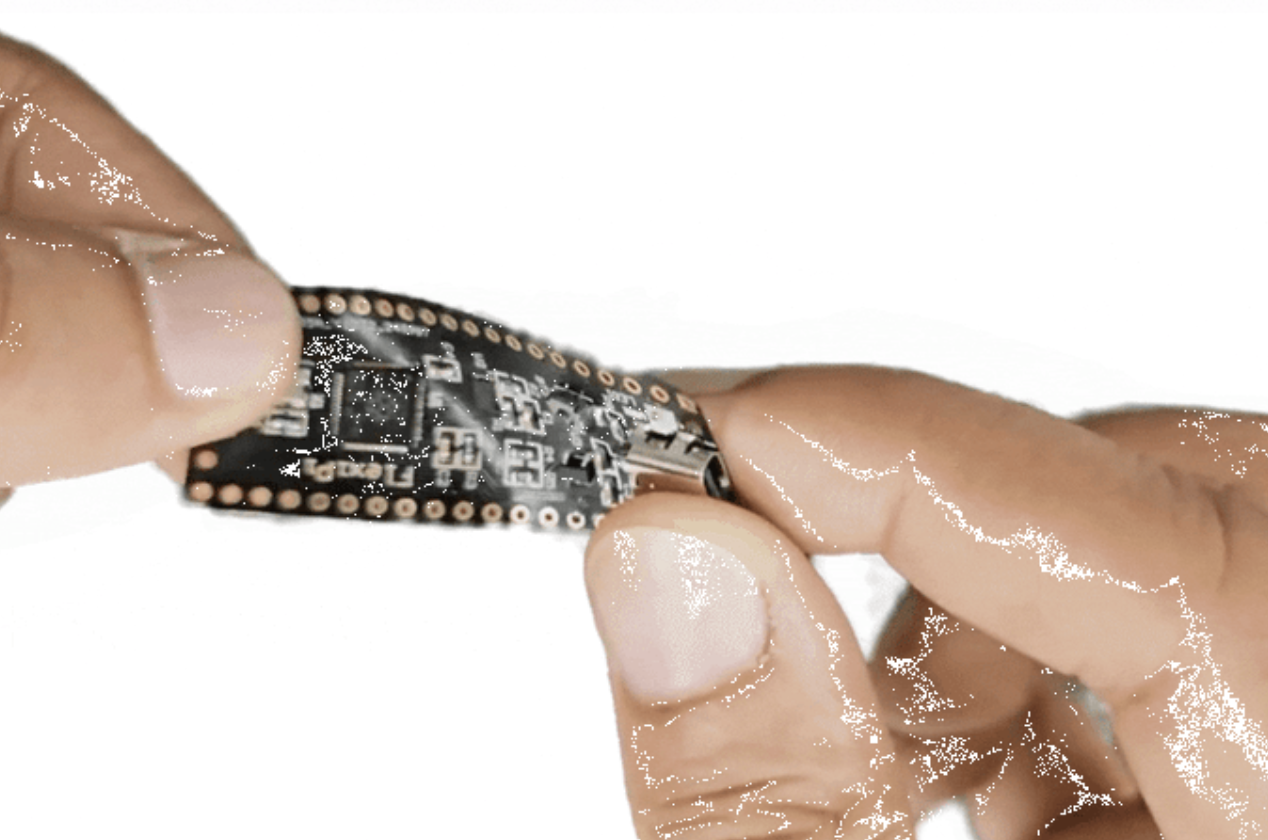

柔性的RP2040

在國外很火的平臺KickStarter上，TOP Gadgets發起了FlexiPi這一個眾籌項目。根據介紹，F(xiàn)lexiPi在緊湊的空間融合了柔性和性能，它基于RP2040構建，為開發人員、制造商和愛好者提供了無與倫比的靈活性。

從外觀來看，F(xiàn)lexiPi外形尺寸與最初的Pico以及大多數規格非常接近。整體與Pico有一些變化，包括一個可編程的RGB LED和一個 USB Type-C 端口。

FlexiPi支持 C/C++、MicroPython、Circuit Python 和 Arduino IDE，可以滿足各種項目的需求，從簡單的原型設計到復雜的嵌入式應用。

RP2040作為FlexiPi的核心，擁有雙核Cortex-M0+，2MB板上閃存，具有PIO（可編程I/O），可以支持開發者定制外圍設備和各種應用。

在眾籌價格方面，F(xiàn)lexiPi的單件、5件和10件價格分別為20、95和185美元，且每筆交易均包含15美元的全球運費。最基本的軟件包價格為20美元，除了FlexPi本身以外，產品還提供涵蓋Raspberry Pi Pico、MicroPython和Circuit Python的三個入門指南。

FlexPi關鍵特性：

• 外形尺寸和樹莓派Pico板子基本一致，尺寸僅21毫米x51 毫米

• 搭載雙核133MHz Arm Cortex-M0+處理器

• 機上安裝WS2812 RGB LED

• 配備264 KB SRAM和2MB OSPI閃存

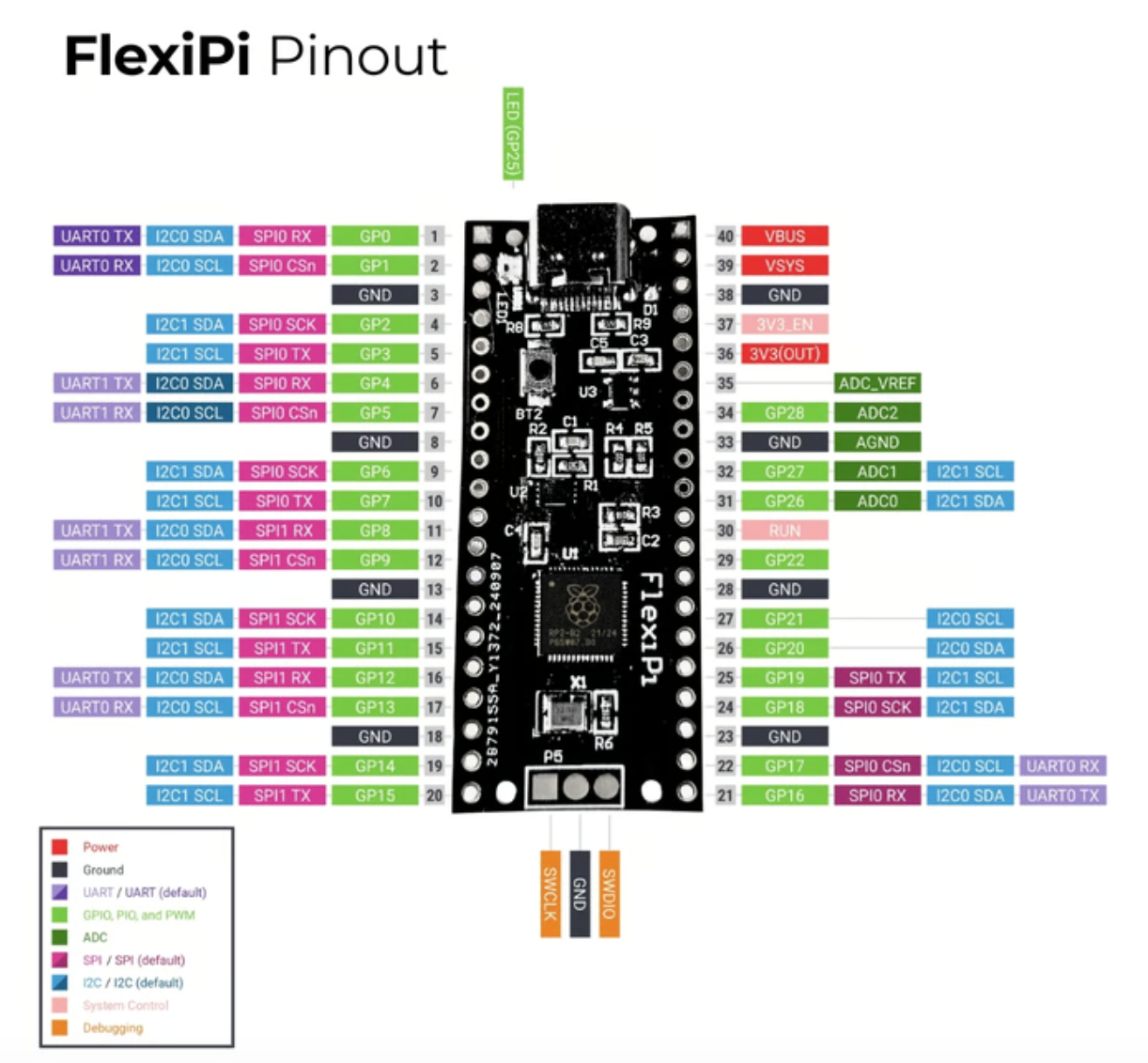

• 2 x UART，2xSPI controllers，2x12C controllers，16個PWM通道，8x可編程I/O

• 無論是I2C、SPI還是自定義外圍設備，F(xiàn)lexiPi的26個GPIO引腳、3個模擬輸入和8個可編程I/O狀態機都可以輕松定制設置

• 內置USB1.1功能，支持主機和設備模式，實現最大的通用性。

• 溫度范圍-20°C～+85°C，可在1.8V～5.5V直流電壓范圍內工作，具有低功耗睡眠模式

• 使用UF2引導加載程序和MicroPython/circuit Python支持的拖放編程意，入門門檻低

• 附加功能包括片上時鐘、溫度傳感器、低功耗模式和浮點庫。

從PCB到FPC

從這個眾籌項目不難看出，他們將RP2040的PCB更換成了FPC。

軟板也稱柔性線路板，簡稱FPC，屬于PCB細分領域，可以像PCB一樣焊接電子元件，如IC芯片、電阻、電容、連接器等組件，使電子產品能發揮既定的功能。

由于FPC擁有可彎折性、可3D安裝等特性，廣泛應用于輕薄短小或需要彎曲折疊的電子產品或設備中。

FPC設計其實與PCB設計基本相同，但對成品的彎折上面會有更多考慮。工程師曾在EEWorld論壇表示，F(xiàn)PC折斷是初期問題，這個問題不是很難，在后期最要命的是FPC響。

FPC設計最主要應該是減少應力集中，圓角一定要盡可能大，過軸的兩端不要有明顯的應力產生。FPC還有自身的扭力，過軸部分軸向長度長一些會消弱自身的扭力，但太長會有明顯的層與層之間的拍打聲。對于FPC搖擺區的屏蔽層使用印刷或涂布導體的制作方法，或者貼合專用于FPC電磁屏蔽的導電布，可以避免出現屏蔽斷裂的問題，并且成本上也不會增加。此外，F(xiàn)PC可以設計一條防撕裂線，或者將FPC的銅層改為銅網，增加FPC的撓度。

總之，這樣來看，這個QQ彈彈的RP2040需要考慮的東西還挺多的，之后到底能不能從眾籌變成實際的量產產品，還需要一定時間。

Arm也造過柔性處理器

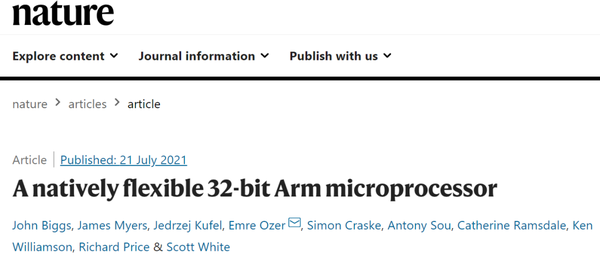

除了這個眾籌項目，實際上Arm公司也嘗試過把處理器做成柔性的。2021年7月，Arm公司與柔性電子制造商PragmatIC聯合研制的塑料芯片，以《原位柔性的 32 位 Arm 微處理器》為題發表在Nature上。

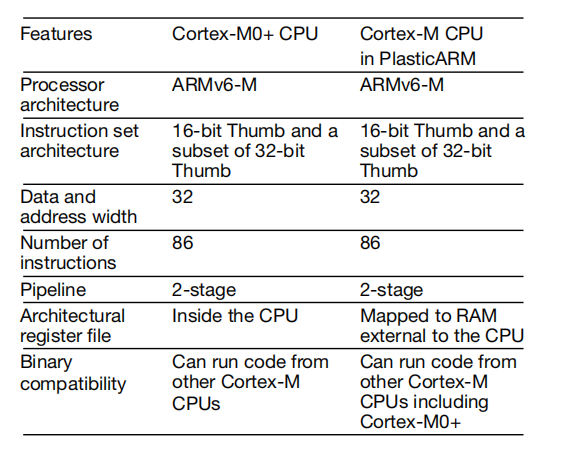

該芯片名為PlasticArm，Arm公司表示這是 “第一個全功能、非硅的基于Arm 架構的處理器，并稱它集成了12倍于此前最好的柔性IC的邏輯門?！?p>PlasticArm選用Cortex-M0+設計，包含18000個邏輯門、56340個器件、456字節的只讀存儲和128字節的隨機存儲。時鐘頻率最高達29kHz，最大功耗21mW，99%以上為靜態功耗，同時可執行16位 Arm Thumb指令集架構和32位Arm Thumb指令集架構子集。

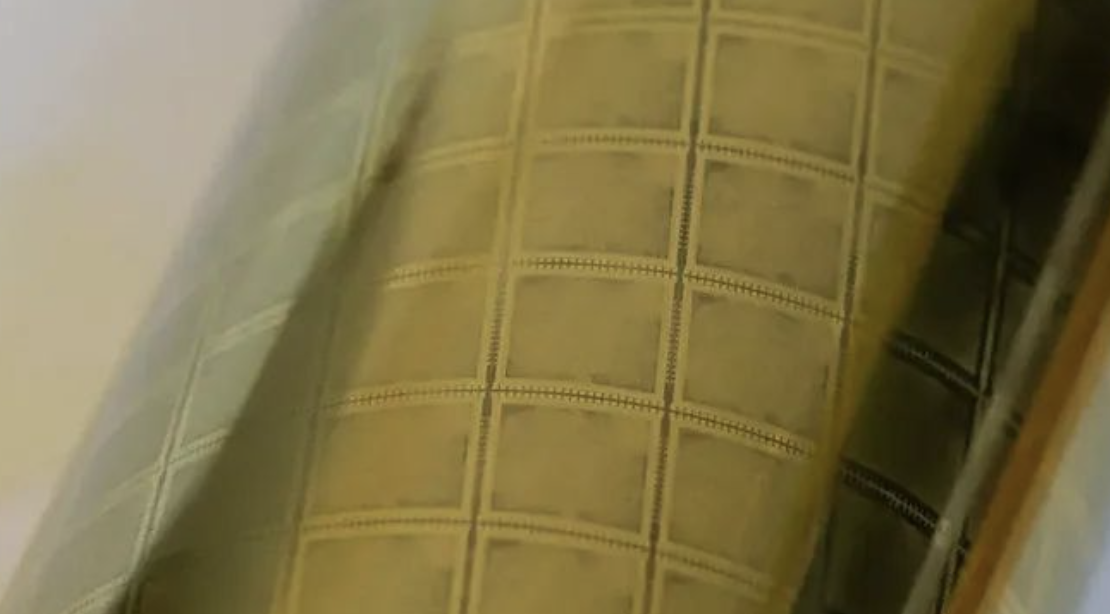

該塑料芯片的晶體管由柔性薄膜半導體銦鎵鋅氧化物 (IGZO) 制成，比硅芯片中的晶體管更薄?；宀牧喜捎镁埘啺罚⒃谄渖蠘?gòu)建了薄膜金屬氧化物晶體管。

這種柔性芯片還挺讓人腦洞大開的，之后PragmatIC依然活躍在柔性處理器領域，并表示“在塑料上造芯片，每片不到1美分?！笨傊?，柔性芯片可以彌補一些硬PCB無法適應的場景。不過換材料造芯片倒不是什么難題，難點在于性能指標還有可靠性，所以目前這些距離產業還比較遠。
