STM32G0系列單片機是ST新推出的一個系列，基于Arm Cortex-M0 +內核，在嚴格的功率預算內提供出色的性能。目前來說相比F系列的，價格也比較實惠。

但是新東西，就意味著資料相對較少，不過還好有STM32CubeMx這個工具，使用戶只關心應用層程序即可，可以像F系列一樣使用，大大降低了開發難度。

當然也會有一些意想不到的問題。今天調試G070的ADC就遇到一個問題，分享給大家，使大家少走彎路。

遇到問題

項目用到多通道ADC采樣，使用DMA+多通道掃描的方式，配置了以下4個通道：

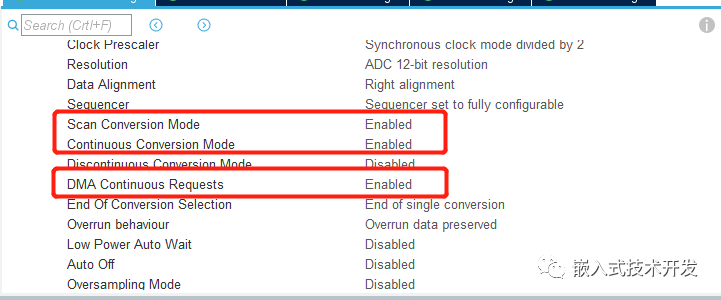

使能了掃描模式、連續轉換模式和DMA：

但是在配置轉換通道時，發現下拉菜單只有ADC_IN10和ADC_IN11，無法配置ADC_IN15和16通道：

原以為是我用的庫版本有BUG，于是更新到了最新的庫，發現還是這樣。然后就試著先生成代碼，手動修改為ADC_IN15和16.程序運行發現各個通道的數據都亂了。。。去掉這兩個通道就正常了。

心想，難道芯片有BUG？還是看看芯片的手冊吧，于是翻看了數據手冊和參考手冊。終于發現了問題所在，不是芯片本身的問題，而是使用的問題。

發現問題

G0系列的ADC在多通道掃描應用時有兩種模式：

• Sequencer fully configurable

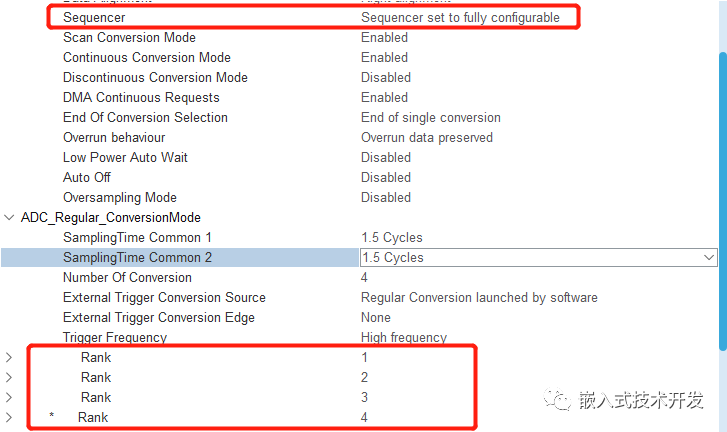

轉換序列號可完全配置。采用這種方式時，多通道ADC的轉換順序是可以自定義的。如下，每個通道可單獨配置。

• Sequencer not fully configurable

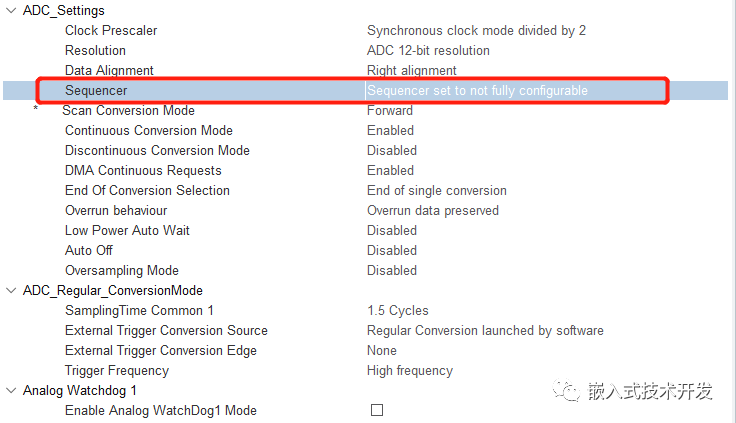

轉換序列號不可配置。采用這種方式時，多通道ADC的轉換順序是固定的，按照通道號從小到大的順序來依次轉換。如下圖，采用選擇這種方式時，沒有單獨配置每個通道的選項。

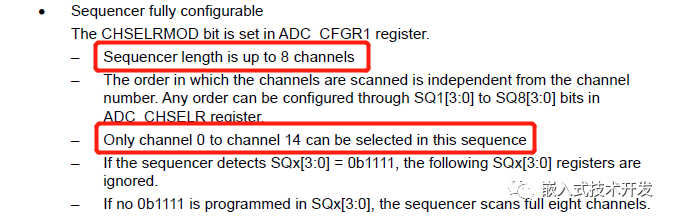

在Sequencer fully configurable這種方式時，參考手冊中有這樣兩句話：

這種方式最多支持8個序列通道，只有ADC_IN0~ADC_IN14通道才可以使用這種模式。

解決問題

所以說上面配置的ADC_IN15和16通道是無法配置的，修改為Sequencer not fully configurable模式后，重新生成代碼，運行采樣后一切正常！

另外跟F系列不同的是，Sequencer fully configurable方式最多支持8個通道，使用超過8個通道時需要注意。
