前言

STM32PCROP專有代碼讀出保護，將某個區域設置為僅允許執行，可防止代碼被非法讀出與修改。ST網站提供了免費的PCROP參考代碼，但是例程中僅僅提供了用代碼設置PCROP。為方便利用PCROP進行知識產權保護的開發和部署，這篇文章提供了方法，可在RDP級別設置為1或者0時，使用代碼清除PCROP。

ST網站上的PCROP參考代碼

學習使用PCROP，可從ST網站下載文檔以及參考代碼。文檔里有一步一步的詳細說明。參考代碼則實現了，如何設置編譯開發環境去掉文字庫（Literal pool），以避免受保護區域需要被讀訪問；參考代碼也實現了如何利用代碼使能PCROP保護以及如何導出接口符號供二次開發使用。

你可以編譯運行PCROP參考代碼。一旦下載到開發板并運行后，扇區2會自動被設置成PCROP保護。你將無法再次下載代碼到該扇區，也無法讀出該扇區的內容。若想通過STLink工具解除PCROP保護，則會導致整個Flash被擦除。

使用代碼清除PCROP

在熟悉ST網站上的PCROP參考代碼基礎之上，我們將討論如何使用代碼清除PCROP。

1. 原理

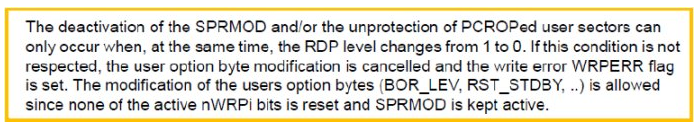

根據STM32用戶手冊，要想清除PCROP保護，讀保護RDP級別必須從1設置成0。也就是說，即使當前RDP級別為0，我們也要使用代碼將其設置成1。然后，同時關掉PCROP和將RDP設置成0。這也說明，盡管是清除PCROP保護，我們的代碼必須加入RDP的設置函數， 而不能僅僅修改參考代碼中的PCROP_Enable的狀態字段使其變成PCROP_Disable。

2. 材料準備

開發板：STM32F429I_Discovery

開發工具：STM32Cube_FW_F4_V1.15.0

STM32CubeExpansion_AN4701_F4_V1.0.0（從ST網站下載的參考代碼）

STM32STLink

IAR/Keil

注：也可以選擇其他支持PCROP的STM32系列，并選擇相應的STM32開發板與STM32固件庫。

3. 代碼

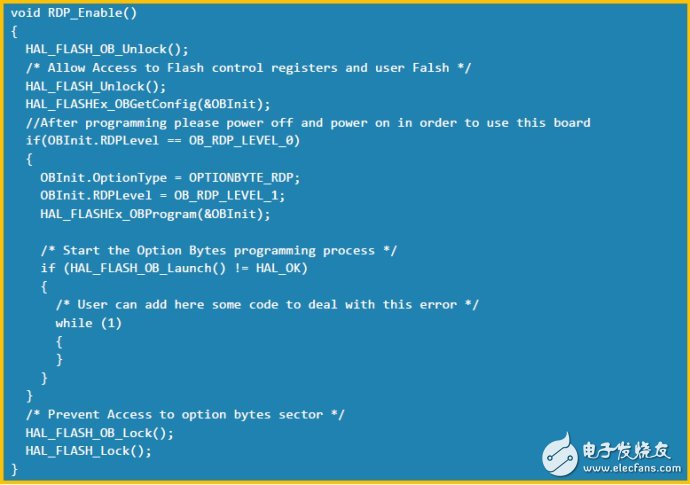

 ●設置RDP到級別1

該函數在RDP級別為0時，若需要清除PCROP， 必須被使用。

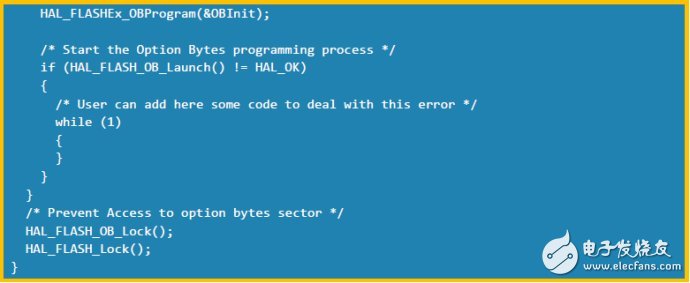

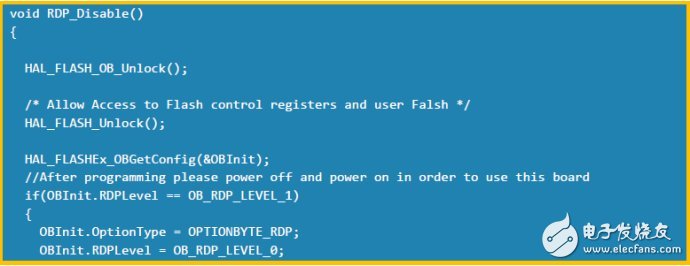

 ●設置RDP到級別0

在清除PCROP保護的代碼里不會直接調用這個函數。參考手冊提到，PCROP的清除必須與RDP從1到0同時發生，而下列RDP_Disable函數則是完整獨立的，無法與PCROP的Option bytes同時操作。不過，這個代碼的中間部分，也就是實際功能部分，將在清除PCROP時被重用。

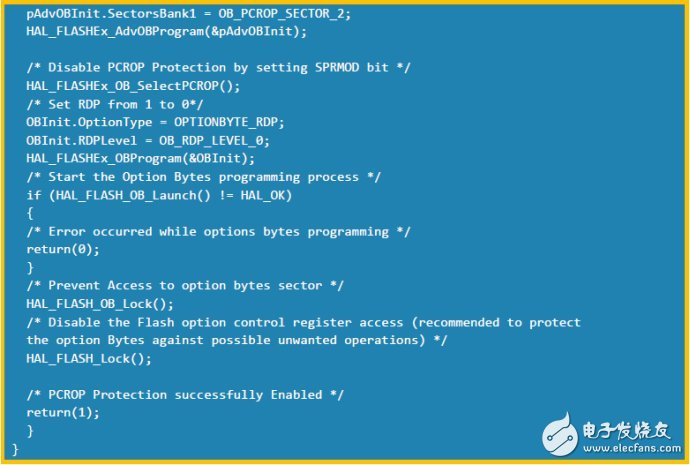

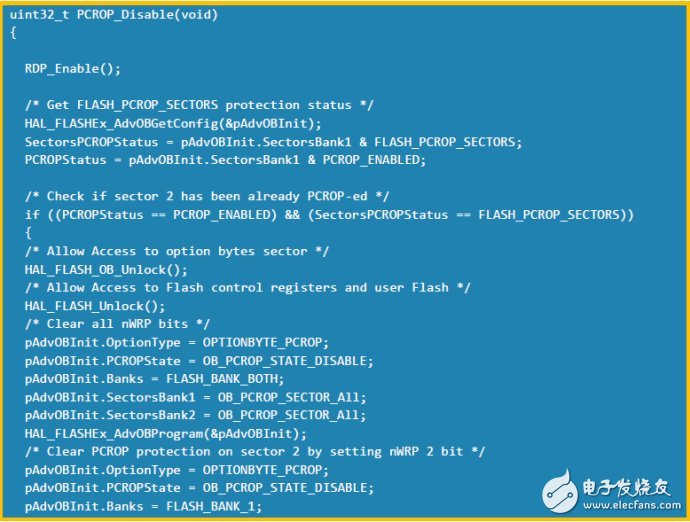

●清除PCROP

下述代碼清除PCROP，它基于參考代碼中的PCROP_Enable函數改寫而成。首先，它通過RDP_Enable將RDP設置成1。注意實驗中不要將RDP設置成為2，否則所有的Option bytes將不再被允許修改。然后將RDP和PCROP都設置完畢，調用一次HAL_FLASH_OB_Launch達到同時將RDP設置成1并清除PCROP保護。

4．運行

在主函數中，調用PCROP_Disable可解除PCROP保護。RDP_Enable后需要關閉電源，重新啟動，然后系統正常運行解除PCROP保護。解除保護后，可通過STLink確認PCROP Option bytes已恢復，同時也可以看到整個Flash內容已被擦除。

結論

本文討論了完全使用代碼控制PCROP的設置與清除。它可以使用在PCROP代碼保護的開發與部署階段。
