在處理UART數據的時候,DMA是一種非常靈活、高效的方式。

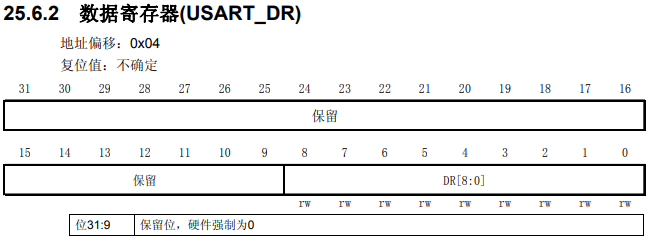

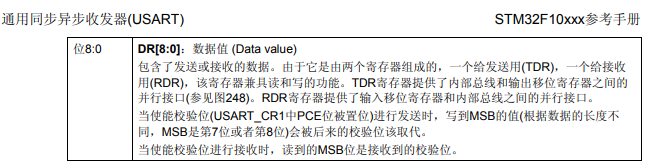

※補記:USART_DR 串口數據寄存器是一個雙寄存器,包含了TDR和RDR,對它讀操作,讀取的是RDR寄存器的值,對它的寫操作,實際上是寫到TDR寄存器;當向該寄存器寫數據的時候,串口就會自動發送,當收到收據的時候,也是存在該寄存器內。
關于讀寫:
__STATIC_INLINE uint8_t LL_USART_ReceiveData8(USART_TypeDef *USARTx);/*
讀取接收寄存器USARTx_DR中8位數據,接收即所得。返回值最大為0xFF
若使能校驗位,接收的最高位MSB將由硬件自動進行校驗。
*/
__STATIC_INLINE uint16_t LL_USART_ReceiveData9(USART_TypeDef *USARTx);/*
讀取接收寄存器USARTx_DR中9位數據(當字節長9,接收即所得)。返回值最大為0x1FF
若使能校驗位,接收的最高位MSB將由硬件自動進行校驗。
*/
__STATIC_INLINE void LL_USART_TransmitData9(USART_TypeDef *USARTx, uint16_t Value);/*
向發送寄存器寫入9位數據。當使能校驗位,發送時最高位MSB自動替換成校驗值
*/
__STATIC_INLINE void LL_USART_TransmitData8(USART_TypeDef *USARTx, uint8_t Value)/*
向發送寄存器寫入8位數據。當使能校驗位,發送時最高位MSB自動替換成校驗值
*/
·
API:
__STATIC_INLINE void LL_USART_EnableDMAReq_RX(USART_TypeDef *USARTx);/*
使能接收DMA,啟用后DR有數據時將允許發送DMA請求;具體見示例用法
*/
__STATIC_INLINE void LL_USART_DisableDMAReq_RX(USART_TypeDef *USARTx);/*
禁用接收DMA
*/
__STATIC_INLINE uint32_t LL_USART_IsEnabledDMAReq_RX(USART_TypeDef *USARTx);/*
檢測是否使能接收DMA
*/
__STATIC_INLINE void LL_USART_EnableDMAReq_TX(USART_TypeDef *USARTx);/*
使能發送DMA
*/
__STATIC_INLINE void LL_USART_DisableDMAReq_TX(USART_TypeDef *USARTx);/*
禁用發送DMA
*/
__STATIC_INLINE uint32_t LL_USART_IsEnabledDMAReq_TX(USART_TypeDef *USARTx);/*
檢測是否使能發送DMA
*/
/**************************************************/
__STATIC_INLINE uint32_t LL_USART_DMA_GetRegAddr(USART_TypeDef *USARTx);/*
返回UART模塊數據寄存器DR地址;無論是否啟用DMA均可用
*/
/ 結力期末考分界線 */
配置使用DMA收發:

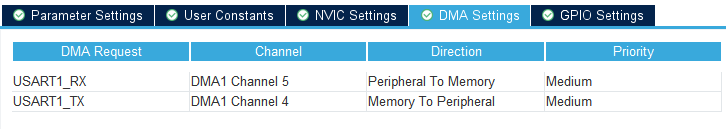

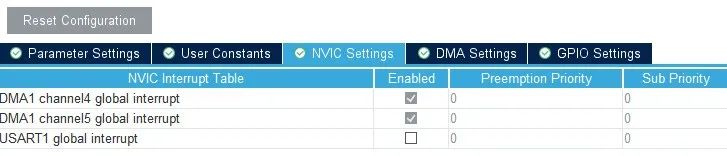

1.在CubeMX中:
+在項目設置中調整為使用LL
2.生成代碼
此時在生成代碼已實現了串口DMA的初始化設置并生成了相應的DMA中斷句柄。接下來通過代碼實現功能。示例為一個簡單的功能,將串口接收到的數據再通過串口發出。
3.配置
①在main.h中定義全局變量test_data:
uint8_t test_data;
②在usart.c中引入變量
extern uint8_t test_data;
③在usart.c中進行設置
※通道配置為非循環模式時,傳輸結束后(即傳輸計數變?yōu)?)將不再產生DMA操作。要開始新的DMA傳輸,需要3個步驟:在關閉DMA通道的情況下,在DMA_CNDTRx寄存器中重新寫入傳輸數目(有需要?jiǎng)t需重新配置地址),然后重新開啟DMA。
//RX DMA配置
LL_DMA_SetPeriphAddress(DMA1, LL_DMA_CHANNEL_5,LL_USART_DMA_GetRegAddr(USART1));//連接外設寄存器USART1- >DR
LL_DMA_SetMemoryAddress(DMA1, LL_DMA_CHANNEL_5, (uint32_t)&test_data);//連接數據存儲地址
LL_DMA_SetDataLength(DMA1, LL_DMA_CHANNEL_5, 1);/*設置傳輸?shù)臄?shù)據長度,由于是一字節一傳所以此處為1,
若數據為n字節則會在接收到的字節數量達到n的時候,才傳輸結束。*/
LL_USART_EnableDMAReq_RX(USART1);//使能RX接收DMA
LL_DMA_EnableIT_TC(DMA1, LL_DMA_CHANNEL_5);//使能DMA通道的傳輸完成中斷功能;當傳輸量達到數據長度將引發中斷
LL_DMA_EnableChannel(DMA1, LL_DMA_CHANNEL_5);//開啟DMA傳輸,此時若RX讀取到數據寫入DR將傳輸至MemoryAddress
//
//TX DMA配置
LL_DMA_SetPeriphAddress(DMA1, LL_DMA_CHANNEL_4, LL_USART_DMA_GetRegAddr(USART1)); //連接外設寄存器USART1- >DR
LL_DMA_SetMemoryAddress(DMA1, LL_DMA_CHANNEL_4, (uint32_t)&test_data); //連接數據存儲地址
LL_DMA_EnableIT_TC(DMA1, LL_DMA_CHANNEL_4); //使能DMA中斷
LL_USART_EnableDMAReq_TX(USART1); //使能TX接收DMA
/* USER CODE END USART1_Init 1 */
④中斷處理函數:
void DMA1_Channel5_IRQHandler(void)
{ //RX中斷調用
/* USER CODE BEGIN DMA1_Channel5_IRQn 0 */
if(LL_DMA_IsActiveFlag_TC5(DMA1))//判斷是否由DMA傳輸完成引發中斷
{
LL_DMA_DisableChannel(DMA1, LL_DMA_CHANNEL_5);//關閉通道,以在之后開啟新的DMA傳輸
LL_DMA_SetMemoryAddress(DMA1, LL_DMA_CHANNEL_4, (uint32_t)&test_data); //TX連接數據存儲地址
LL_DMA_SetDataLength(DMA1, LL_DMA_CHANNEL_4, 1);//設置TX數據長度
LL_DMA_ClearFlag_TC5(DMA1);//清除中斷標志,使能下一次RX中斷
LL_DMA_EnableChannel(DMA1, LL_DMA_CHANNEL_4);//從數據位置向TX啟動一次DMA;傳輸完成后調用TX的DMA中斷
}
/* USER CODE END DMA1_Channel5_IRQn 0 */
}
void DMA1_Channel4_IRQHandler(void)
{ //TX中斷調用
/* USER CODE BEGIN DMA1_Channel4_IRQn 0 */
if(LL_DMA_IsActiveFlag_TC4(DMA1))//判斷是否由DMA傳輸完成引發中斷
{
LL_DMA_ClearFlag_TC4(DMA1); //清除中斷標志
LL_DMA_DisableChannel(DMA1, LL_DMA_CHANNEL_4); //關閉通道,以在之后開啟新的DMA傳輸
LL_DMA_SetMemoryAddress(DMA1, LL_DMA_CHANNEL_5, (uint32_t)&test_data); //RX連接數據存儲地址
LL_DMA_EnableChannel(DMA1, LL_DMA_CHANNEL_5);//再次啟動RX DMA功能
}
/* USER CODE END DMA1_Channel4_IRQn 0 */
}
以上代碼即可實現功能。
