一、電阻的串聯電路

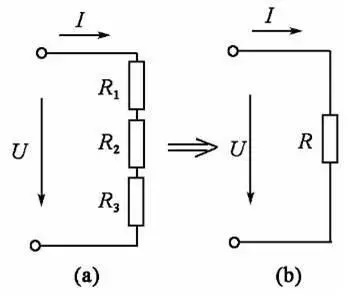

將兩個或兩個以上電阻依次連接起來，中間無分支的連接方式叫做串聯。如圖。

電阻的串聯

電阻串聯電路具有以下特點：

（1）流過每個電阻的電流都相等，即電流強度處處相等。

串聯電阻的電流關系

（2）電路兩端的總電壓等于各電阻兩端的電壓之和。

串聯電阻的電壓關系

（3） 串聯電路的總電阻等于各串聯電阻的代數和。

串聯電阻的阻值關系

（4）電阻串聯電路的電壓分配與阻值成正比。

（5）串聯電路中各個電阻消耗的功率跟它的阻值成正比。

串聯電阻的作用：

（1）限流。比如在接LED燈的電路中，都要串聯一個電阻進行限流，因為LED燈一般的工作電流在幾毫安~十幾毫安，如果不串聯電阻可能就會導致流過LED的電流遠大于正常值，而燒壞LED。

（2）分壓。仍然是LED燈的電路，LED燈正工作的電壓是1伏~3伏左右，在正常設計電路時不可能為LED燈專門設計一個電源，實際設計中就串聯電阻來進行分壓，來讓LED燈正常工作。

二、電阻并聯電路

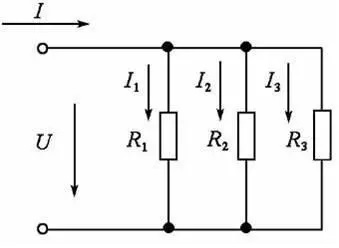

兩個或兩個以上電阻，接在電路中相同的兩點之間，使每一電阻兩端電壓相同的連接方式，叫做電阻的并聯。

電阻并聯

（1）電阻兩端的電壓都相等。

并聯電阻的電壓關系

（2）電路中的總電流等于各電阻中的電流之和。

并聯電阻的電流關系

（3）并聯電路的總電阻(等效電阻)的倒數，等于各并聯電阻的倒數之和。

并聯電阻的阻值關系

（4）電路的電流分配與阻值成反比。

（5）電阻并聯電路的功率分配與阻值成反比。

并聯電阻的作用：

（1）分流。比如說我們在設計電流源的時候，有一個采樣電阻，要求采用電阻阻值要小，功率要大。但是手頭上沒有足夠大小的功率的電阻時候，就可以選擇多個小阻值的電阻并聯。那么每個電阻需要的功率的就不會很高就可以完成設計的需求。

三、電阻混聯電路

既有電阻的串聯，又有電阻的并聯的電路，稱為電阻的混聯電路。

畫等效電路圖的一般步驟如下：

（1）按電路結構，在電路的各連接點上標注字母。

（2）忽略導線電阻，若兩連接點間無電阻，則兩點是等電位點，可認為是同一點，標注相同字母。

（3）從一待求端出發，按電路結構或電流分合依次畫出方向和結構清晰的電路圖。
