一、電容檢測

現在的數字萬用表有測量電容的檔位，操作簡單方便，就不用多說了，今天著重講解指針式萬用表檢測電容。

1.容量固定電容器漏電的判別

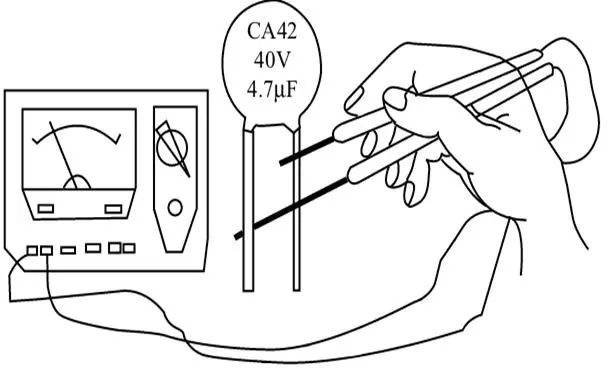

(1)用萬用表歐姆擋R×10k量程，將表筆與電容兩極并接，如圖所示。

電容器漏電判斷

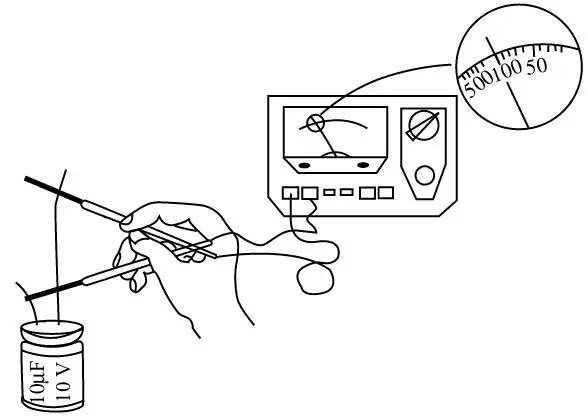

（2）電容器漏電電阻數據的讀取，如圖所示。此值越大越好，越大說明電容器絕緣性越好，一般應為幾百到幾千兆歐。

電容器漏電判斷

2.電容量的初步估判

(1) 用表筆接觸電容器兩端時，表針應先是一跳，然后逐漸復原。

(2) 調換表筆再測，表針又一跳，但應跳得更遠，然后再逐漸復原。

(3) 上面（1）（2）步是電容器充電和放電時的情形。電容器容量越大，表頭跳動也越大，指針復原的速度也就越慢，說明電容器充、放電時間越長。由此初判電容器容量相對大小。

3.電解電容器極性的判別

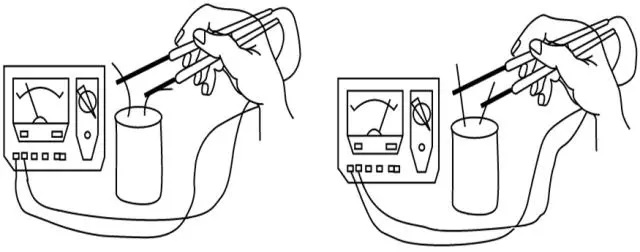

根據電解電容器正向接入時，漏電電流小反接時漏電電流大的現象可判別電解電容器的極性，如圖所示。

電解電容極性判斷

二、電容的作用

1.旁路

一般在信號的輸入端。為本地器件提供能量的存儲器件，它能使信號均勻化。為了減少阻抗，旁路電容盡量靠近負載的引腳。

2.去耦

一般在電源輸入端，信號輸出端。去耦有稱解耦。將輸出信號的干擾作為濾除對象，防止干擾信號返回電源。一般在設計電路的時候，芯片的電源引腳都要接一個0.1uF的電容到地，這樣可以防止芯片自身干擾影響了電源的純凈度。必要時還可以用1uF或10uF的電容與0.1uF一起并接到電源引腳與地之間。

3.濾波

將一定頻段內的信號從總信號中去除。一般大電容會并聯一個小電容，這時大電容通低頻，小電容通高頻。大小電容最好相差在10倍以上。

4.儲能

電容器能夠存儲電場能。

5.耦合

用于前級的輸出與后級的輸入之間的連接，進行信號傳遞。

6.振蕩/同步

如LC、RC振蕩器。

7.定時

三、電容的特性

電容有兩大特性，一是通交流阻直流，二是電壓不能發生突變。以上電容的作用全部都是依靠這兩個特性的。方便理解我們把電容比作水池。水池里的水不能一次性裝滿，也不能一次性放干，因此水池里的水不能發生突變，頂多變化快一點，這個就是電容兩端電壓不能發生突變的一個原因，也體現出了電容的充放電。
