隨著科學技術的發展和作戰需求，軍用飛機已成為現代戰爭中克敵制勝最重要的武器裝備;民用飛機已成為現代社會最主要的交通運輸工具，各式各樣的飛機在當代社會發揮著越來越重要的作用，然而飛機制造是一項復雜的系統工程，在制造過程不同階段中逐步裝配結構、電氣、機電、液壓等系統，并需要對這些系統進行調試檢查。對于電氣部分（線束線纜）的檢測是飛機各部件、整機測試中必不可少的一項工作。主要是針對線束線纜的導通性能和絕緣耐壓性能的檢查。
整機中電氣部分線束線纜數量規模大、數量多，傳統的測試線束線纜的方法是通過萬用表對線纜進行測量，一是耗時耗力，二是準確性不高，容易出現誤操作，這就將飛機制造數字化裝配、自動化檢測推向了一個新的發展階段。國內外領先的航空制造企業，在全機線束線纜檢測方面已經不再采用人工方式完成，高效、快捷、更為可靠的線束線纜自動化測試系統技術已被廣泛應用。采用自動化檢測可以對全機線纜的導通、斷路、短路、串接進行集成檢測，判斷線束線纜連接的正確性和全機線纜故障，如短路、斷路、錯接、漏接、多接、不正確等信息，可以加快檢測速度，提高檢測可靠性，避免人為差錯。

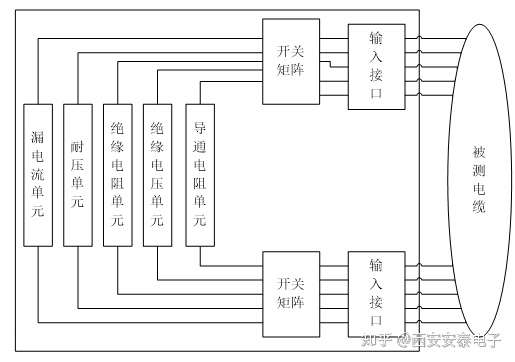

Aigtek針對整機線束線纜測試問題提出ATX-3000系列線纜測試儀測試系統，主要由導通電阻單元、絕緣電阻單元、絕緣電壓單元、耐壓單元、漏電流單元以及輸出接口等組成，具有導通測試、電阻測試、絕緣測試以及耐壓測試等測試功能。
線纜測試儀原理：
導通測試原理：給需要測試的線束施加一定電流，測量線纜端點處的電壓值和電流值，由測試儀內部對測量結果使用歐姆定律進行換算，得出準確的電阻值。用此電阻值與用戶設定的電阻值進行比較，判定是否有質量隱患。使用時，將控制線纜的兩頭分別與裝置相對應的連接件連接上，接通電源，并依次按下檢測開關，顯示屏幕會提示對應的控制線纜內部傳輸線是否正常?？焖贆z測線纜中每根導線的通斷狀況，檢測其導通、短路、開路、錯接的連接關系。
ATX-3000系列是臺式線纜測試儀，專用于各種線纜，線束和排線品質及連接可靠性檢驗的多功能，自動化的線束參數測試系統。設備可單機操作，亦可連接至電腦操作，基于模塊化設計結構，二線制電阻測試。兼容智能化測試軟件，幫助客戶進行數據對比分析。
主要測試功能特點：
1.導通測試功能：可快速測試出導線的通路、短路、斷路、插針錯位（線序關系）等故障狀態；
2.絕緣測試功能：給被測線纜施加額定直流電壓條件下，自動完成多點的絕緣測試，升壓時間、測試時間均可人為設置，可快速測試任意不通兩線間、任意線與殼體的絕緣電阻值；
3.耐壓測試功能：給被測線束施加額定交流電壓條件下，自動完成多點的耐壓測試，升壓時間、測試時間均可人為設置，可快速測試任意不通兩線間、任意線與殼體的耐壓漏電流值；
4.電阻測試功能：四線制高精度電阻測試；
5.采用先進的恒流法測試，大大減少了因外部干擾而引起的測量誤差
6.測試報告可生成Excel表格，文件檔案可追蹤朔源。

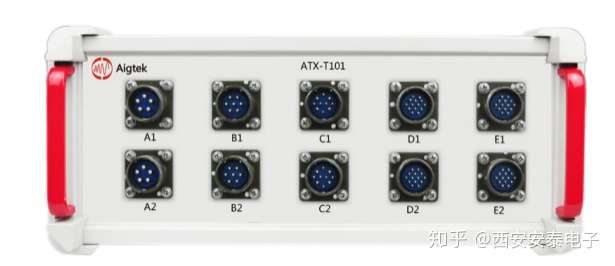

線纜測試轉接工裝：

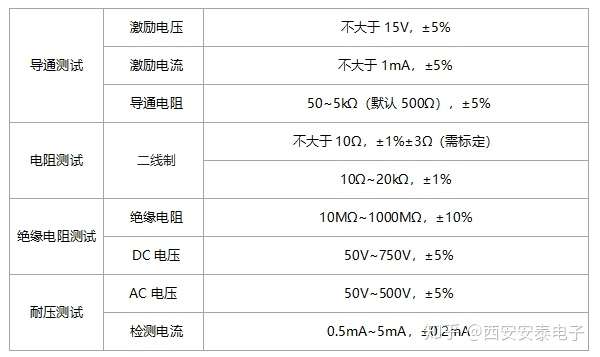

ATX3000線纜測試儀具體參數指標：
目前，ATX3000線束測試系統已應用于多種型號飛機的靜力/疲勞試驗中，在各項試驗中及時有效地檢測出故障線纜，并有效提高控制線纜檢測效率，保障試驗安全。各個系列不同的線纜測試儀測試設備各適用于大型飛機的線束線纜自動化測試，對于加快大型飛機生產效率、提高檢測質量有深遠的意義。
