隨著全球物聯網的發展以及汽車電子智能化的普及，傳感器的應用范圍變得越來越廣。從信號鏈的角度來講，傳感器、運算放大器和比較器是相伴而生的，傳感器負責前端環境信號的采集，而運算放大器和比較器則用來將信號進行轉換。

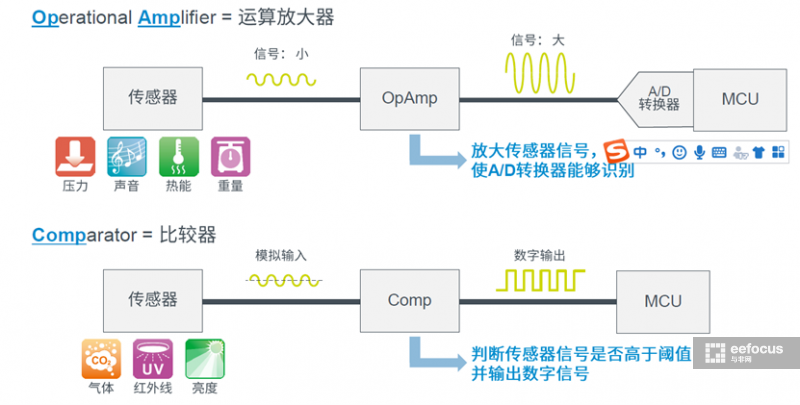

圖 | 運算放大器和比較器的作用

具體來講，傳感器接采集的信號有兩種方式可以傳輸?shù)組CU進行控制，一種是通過運算放大器把傳感器的小信號進行放大，最終傳輸?shù)組CU；另一種是通過比較器設定的閾值來判斷傳感器信號的高低，然后再傳輸給MCU。運算放大器和比較器，作為信號的中間使者，要做到的就是準確傳遞的工作，這也就要求其具有低誤差、高精度的特性。

那么，又有哪些因素或者說參數，將影響運算放大器和比較器的精度呢？它們包括輸入偏置電流、輸入失調電壓，以及等效輸入噪聲電壓，這些都是運算放大器自身的參數。通過優化這些參數，我們可以使傳感器系統的精度得到提高。

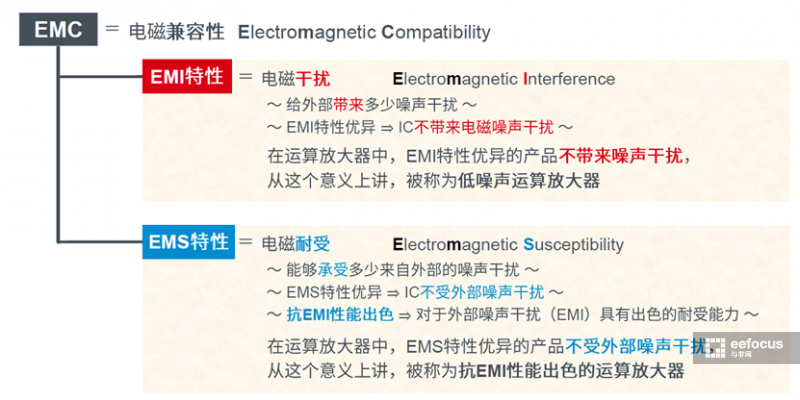

我們說，噪聲會影響傳感器系統的精度，這個噪聲主要包括兩方面，一個是EMI（電磁干擾）特性，即IC本身產生的噪聲，另一個是EMS（電磁耐受）特性，即外部的噪聲對于芯片的干擾，有可能造成芯片的誤動作。站在傳感器系統的角度，我們不希望有誤差或者是誤動作的發生，這就要求運算放大器具有低噪聲和抗干擾性能。

 圖 | 阻礙傳感器系統精度提高的噪聲及其評估標準

針對噪音的這兩方面問題，羅姆分別開發出了低噪聲的運算放大器，以及抗EMS性能非常出色的運算放大器?？赡苣銜?huì)有疑問，為何不能將EMI和EMS性能同時在一款芯片內進行優化？事實上，這是未來要攻克的一個課題，因?yàn)檫@兩種性能所用的工藝是截然不同的，只有解決了工藝問題才能解鎖該挑戰。

羅姆在運算放大器抗噪領域的成就

在2020年度的運算放大器和比較器產品的出貨實績中可以看到，羅姆年出貨量超過了5億枚，其中工業部分占12%，車載部分占25%。而未來在汽車領域，隨著踏板位置、節氣門位置、油位、風門位置、溫度、氣壓等各種精密傳感器的增加，運算放大器和比較器的時常需求也會與日俱增。


圖 | 羅姆運算放大器和比較器的出貨實績

為了應對EMS性能的挑戰，羅姆在2017年左右推出了LMR1802產品系列。從圖中的紅色曲線可以看出，在整個平面范圍內，從10Hz-10kHz頻率范圍，它的指標都是最低的，相比以往產品以及普通產品，整體的性能都是非常好的，能夠?qū)崿F(xiàn)傳感器對于高精度的要求。

為了應對EMI性能的挑戰，羅姆從2017年開始開發EMARMOUR?系列，該系列的產品具有非常出色的抗干擾性能，有助于減輕降噪設計負擔，在車載和工業設備市場獲得了高度好評。

什么是EMARMOUR?？

“EMARMOUR”是羅姆產品的品牌名，EM是電磁輻射的縮寫，ARMOUR是鎧甲的意思。意為羅姆開發的運算放大器，如同身披鎧甲一樣，免受外部噪聲干擾。

 圖 | EMARMOUR?品牌示意

該品牌產品融合了羅姆的“電路設計技術”、“布局技術”、“工藝技術”優勢開發而成，僅用于在ISO 11452-2國際抗擾度評估測試中，在整個噪聲頻段輸出電壓波動都非常小的抗干擾性能出色的產品。例如，在汽車制造商實施的“電子輻射抗擾度測試 ISO 11452-2”中，普通產品的輸出電壓在整個噪聲頻段內波動達到±300mV以上，而羅姆新產品的輸出電壓波動僅在±10mV以內（僅為普通產品的1/30）。因此，將新產品配置在傳感器等部件的后段時，利用CMOS元件結構可實現快速且精準的信號放大而完全不受外部噪聲的影響，在包括以各種異常檢測系統為首的廣泛應用中，非常有助于減少設計工時并提高系統的可靠性。

EMARMOUR?產品陣容有哪些？有何特點？

2018年羅姆推出了EMARMOURTM系列雙極型產品，共有四款。本次發布會上，羅姆又推出了CMOS類型的運算放大器——BD87581YG-C以及BD87582YFVM-C，對應一通道和兩通道的產品，其偏置電流、轉換速率都比上一代的雙極型產品有較大提高。這兩款產品都已于今年5月份開始量產。


圖 | 車載用EMARMOUR?運算放大器和比較器系列的產品陣容

值得一提的是，BD8758xYx-C系列運算放大器在4種國際抗干擾度測試中均實現非常出色的抗干擾性能。這個抗干擾度測試包括了 “電子輻射抗擾度測試 ISO 11452-2”、“BCI測試 ISO 11452-4”、“近距離輻射抗擾度測試 ISO 11452-9”、“DPI測試 IEC 62132-4”4種國際通行的抗擾度評估測試。為何要強調這一點呢？這是因?yàn)槠胀ǖ目笶MI性能出色的運算放大器，一般僅做“DPI測試”，通過采取濾波器對策，僅在特定頻段具有較強的抗噪能力。而羅姆為了其運放在應用產品中不采取特別的對策，也不會發生誤動作，通過了4種國際抗干擾度測試。

此外，這款符合AEC-Q100標準的軌對軌輸入輸出的高速CMOS運算放大器BD8758xYx-C系列擁有兩大主要特點。第一點，抗EMI性能非常出色，可減輕降噪設計負擔。第二點，配備了高精度仿真模型——“ROHM Real Model”的SPICE模型，這個模型相比傳統的SPICE模型，最大的優勢就是仿真值與實際IC的值完全一致，它的使用可防止實際試制后返工。

EMARMOUR?產品將給客戶帶來怎樣的體驗？

EMARMOUR?產品在客戶體驗方面的特性主要體現在三點。


圖 | EMARMOUR?產品無需任何濾波對策

第一點，就是上面一直在強調的抗EMI性能出色。

第二點，使用普通的運算放大器，從整體設計流程來看，特別是汽車電子的流程來看，在設計新產品時，都要對系統整體的噪聲進行評估。普通產品在設計的初期階段是很難做噪聲設計的，噪聲設計一般是要等到DEMO板出來以后，再進行整體評估，這個時候可能會導致噪聲測試結果NG。這樣就要花更多的工時來減低噪聲，甚至要在設計前期追加對策，增加了整體設計工時。使用EMARMOURTM系列產品，由于出廠時抗噪能力強，能夠有效減輕降噪設計負擔，從而可以幫助客戶減少系統設計工時和設計成本，在整體交付周期較短的設計中，也可以做到快速響應。

第三點，作為降低外部噪聲干擾的措施，普通運放本身輸入、輸出端需要追加濾波器件，最簡單的就是RC濾波，就是每一個端口要加電阻和電容。使用羅姆的EMARMOURTM系列產品，無需任何濾波對策就可以實現出色的降噪水平。簡單地來比較一下，使用四通道產品時，可削減多達18個外圍元器件，有效節省客戶元器件成本以及布板面積成本。

當然除了以上三點，還有前面提到的SPICE模型的優勢等，不再贅述。

結語

在汽車電氣化的今天，各類電子器件都在比拼可靠性，這也導致我們的半導體廠商們不得不在這方面苦下功夫，從而更早地占領汽車電子這塊高地，顯然，羅姆在這一塊是走在前列的。
