車載 DCDC 轉換器方案基于PPEC32F334RBT7多拓?fù)渫ㄓ眯虯RM芯片，采用Buck + LLC拓?fù)浼壜?lián)結構，支持開環、恒壓、恒流工作模式，具備軟啟動、預充電電路控制、故障保護和自恢復、采樣校正等功能。

Buck 拓?fù)淇蛇m應廣泛的電壓范圍，LLC諧振變換器拓?fù)渚哂懈咝屎蛙涢_關特性，兩者級聯結構可用于寬泛的電壓范圍、高轉換效率、輸入輸出電氣隔離和高功率密度的電源開發，特別適用于車載DCDC轉換器電源。

一、PPEC 車載DC/DC轉換器

1、方案特點

▍快速交付：繼承 PPEC 控制芯片免代碼開發優勢，短周期快速交付。

▍高轉換效率：滿載工作效率不低于96%。

▍體積小：輕量化設計，便于安裝和布局。

▍寬范圍輸入：具備寬廣的電壓輸入適應性，能在不同電源環境中穩定運行。

▍高穩定性：屏蔽抗干擾能力強，可長時間110%過載運行。

▍高可靠性：全數字控制，支持 CAN 通信。

▍保護功能完善：具備全面的保護機制和故障自恢復功能。

2、規格參數

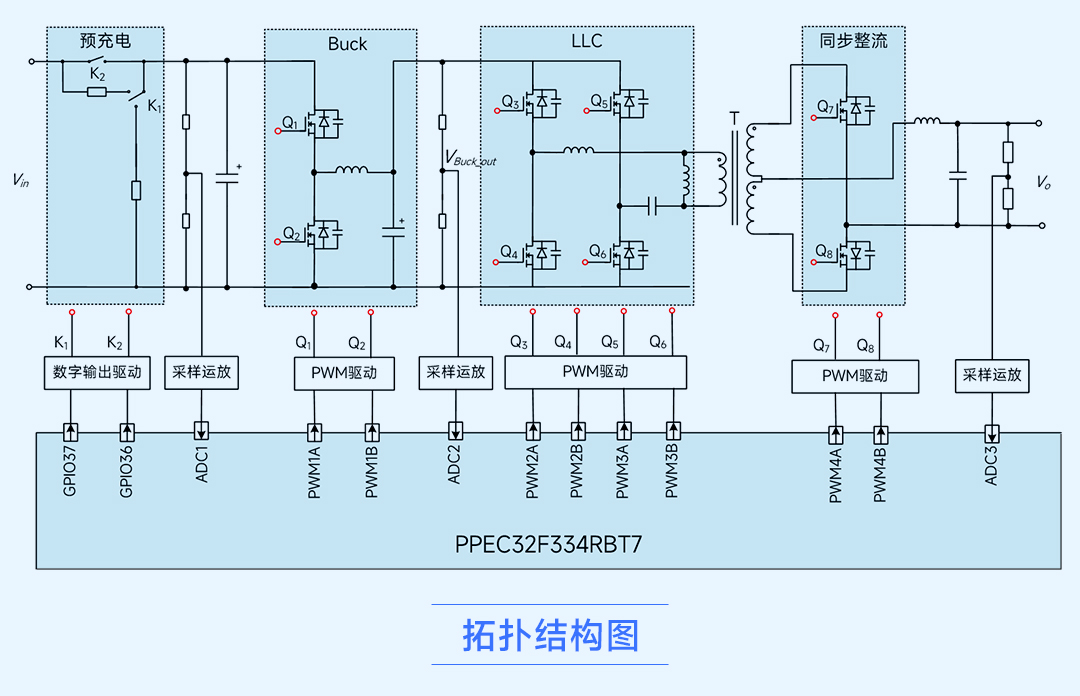

3、拓?fù)浣Y(jié)構及功能

支持功能：

?預充電電路控制，緩解上電沖擊。

?拓?fù)淇刂扑惴ǚ€(wěn)定，靈活可配置。

?故障保護閾值、自恢復功能可配置。

?開環、恒壓、恒流多種工作模式。

?可配置軟啟動，提高系統穩定性。

?采樣校正功能簡單易用。

二、核心功能

拓?fù)浣Y(jié)構：前級 Buck 拓?fù)鋵崿F(xiàn)降壓轉換，可滿足寬范圍的電壓輸入；后級LLC拓?fù)涓哳l高效傳輸能量，降低損耗、提升效率和功率密度、減小體積，同時實現電氣隔離。

控制功能：控制電路負責 PWM 控制，調節占空比、頻率等參數控制輸出，還具備軟啟動功能，防止啟動沖擊。

保護功能：具備多重保護機制，實時監測電源狀態，確保電源可靠運行。

三、軟件方案

1、控制策略

系統對前級 Buck 變換器采用閉環控制策略進行精確調節，對后級LLC諧振變換器采用開環控制，確保系統在諧振狀態下穩定運行。

系統控制方式如圖所示：

▍控制方案優勢：電壓增益范圍寬泛，簡化控制流程及LLC 設計，系統穩定性增強。

2、系統流程

軟件包含“預充電”、“停止/就緒”、“軟起動”、“運行”、“故障”以及“自恢復”幾種狀態，具體狀態流程如圖。

?裝置上電后將進入“預充電”狀態，預充電電路與控制過程。預充電完成后，等待指令。

?在收到“運行”指令后進入“軟啟動”狀態。過程中需要進行故障判斷。在“運行”狀態時，仍需進行故障判斷。

?收到“停止”指令后裝置將回到等待指令狀態。

?裝置進入“故障”狀態后將停止PWM 輸出。若需要進行自恢復，則進入自恢復流程，否則保持“故障”狀態。

系統時序如圖所示：

四、主控芯片

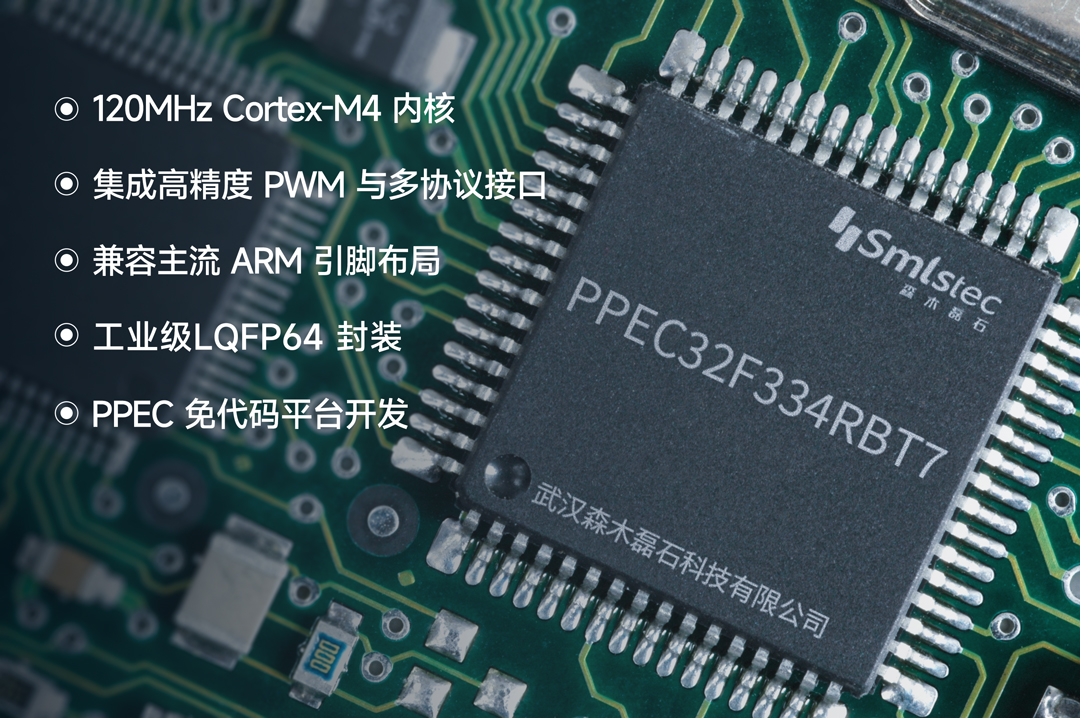

1、主控芯片：PPEC32F334RBT7

PPEC32F334RBT7是森木磊石最新推出的圖形化編程數字電源專用ARM Cortex-M4 MCU，以全面圖形化零代碼編程為電源開發賦能，有效解決了傳統電源開發中代碼復雜、調試周期長、技術門檻高等痛點，可廣泛應用于AC/DC、DC/DC、DC/AC類型的數字電源。

該芯片基于120MHz主頻Cortex-M4內核，集成高精度PWM、多協議通信接口等豐富資源，兼容主流ARM芯片引腳布局。配套自研PPEC Workbench免代碼開發平臺，支持可視化芯片配置與圖形化邏輯編程，內置豐富的功能模塊組件及各種拓?fù)涔こ棠０澹脩艏瓤煽焖僬{(diào)用預設方案，亦可自定義功能參數。

2、芯片核心特性
