西門子PLC EtherNet/IP功能模塊下載地址：
主站模塊：
https://support.industry.siemens.com/cs/document/109782314/ethernet-ip-scanner-–-connecting-third-party-i-o’s-using-ethernet-ip?dti=0&lc=en-WW
從站模塊：
https://support.industry.siemens.com/cs/document/109782315/ethernet-ip-adapter-connecting-third-party-control-systems-to-simatic-s7-controllersvia-ethernet-ip?dti=0&lc=en-DE
示例配置要求：

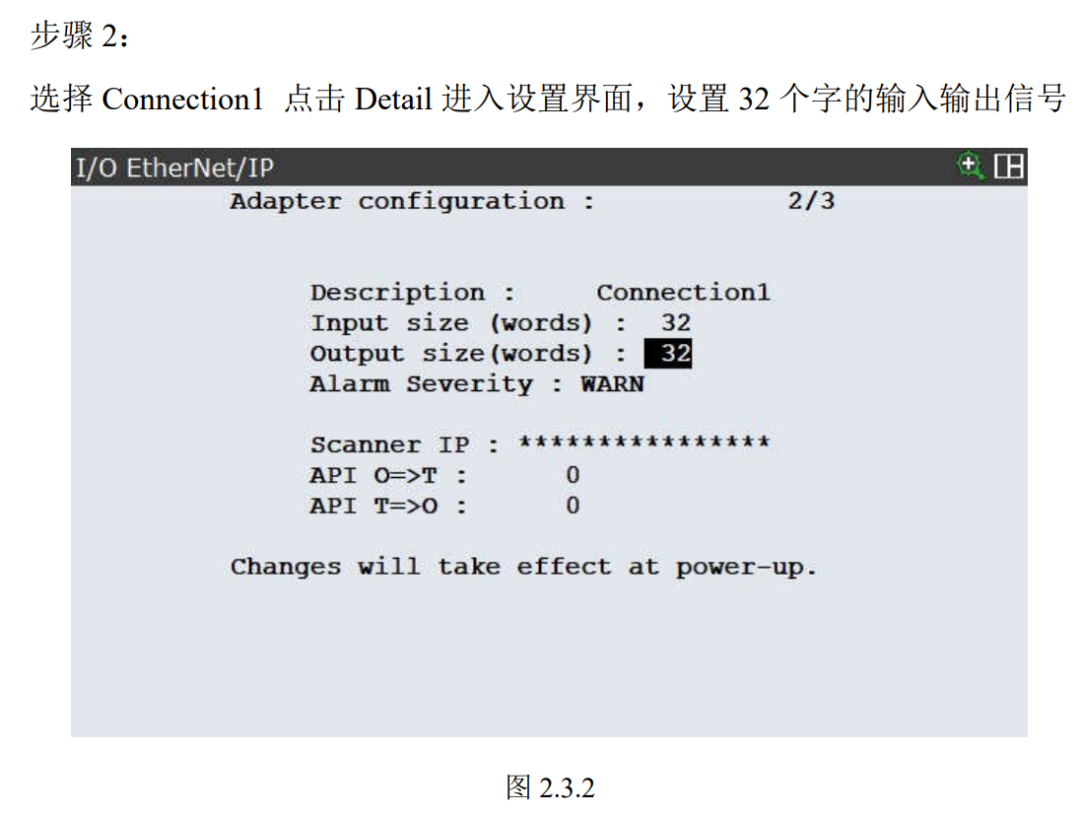

?輸入/輸入 64 字節，通訊 RPI 設置 30ms

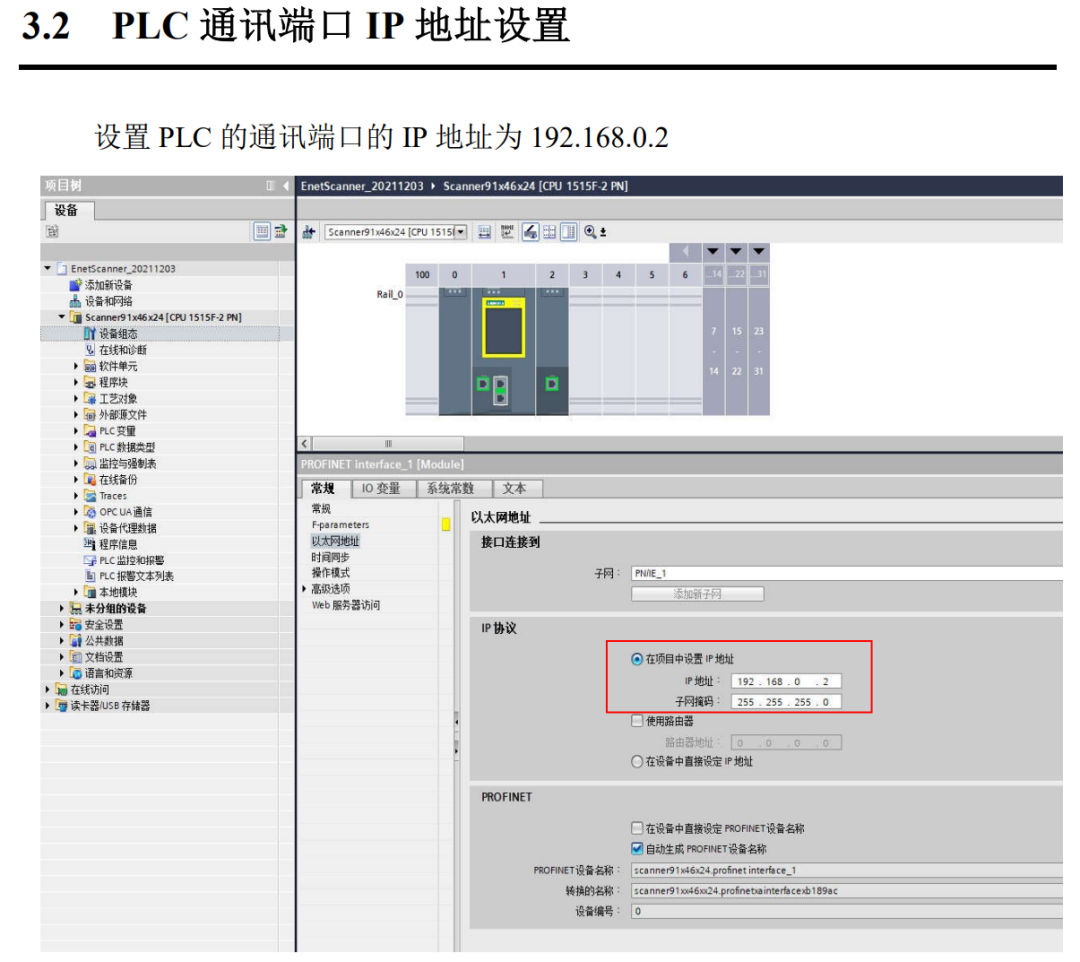

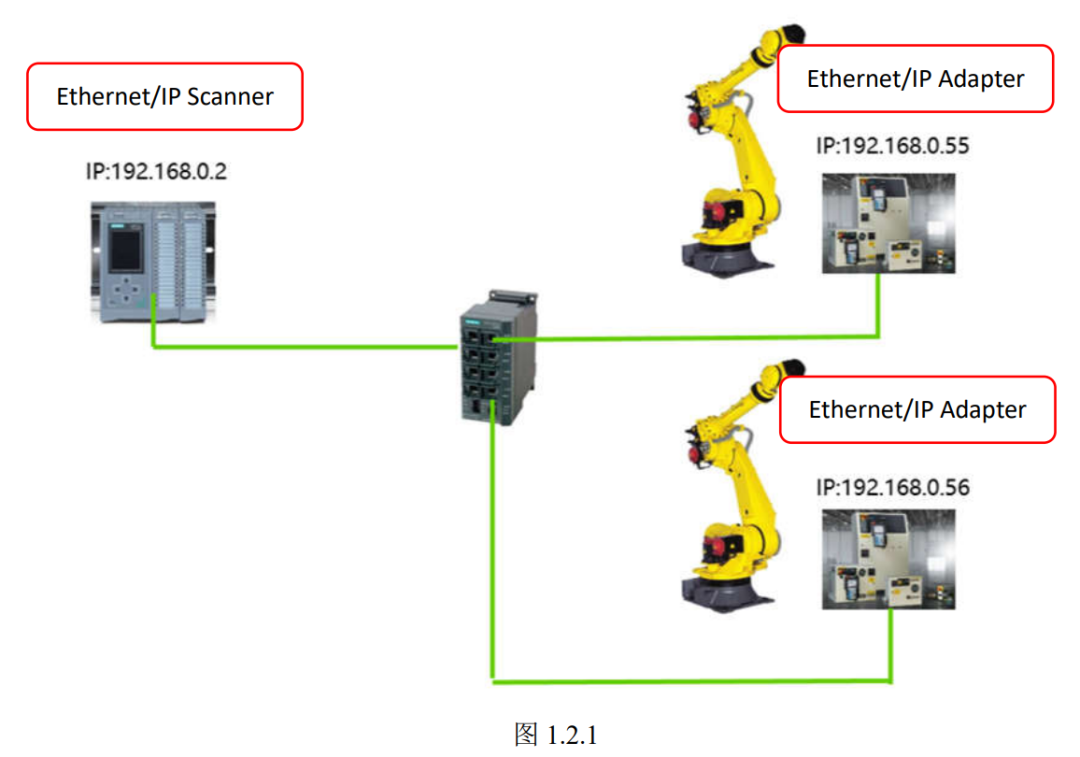

?西門子 PLC 作為掃描器，IP 地址設置為 192.168.0.2

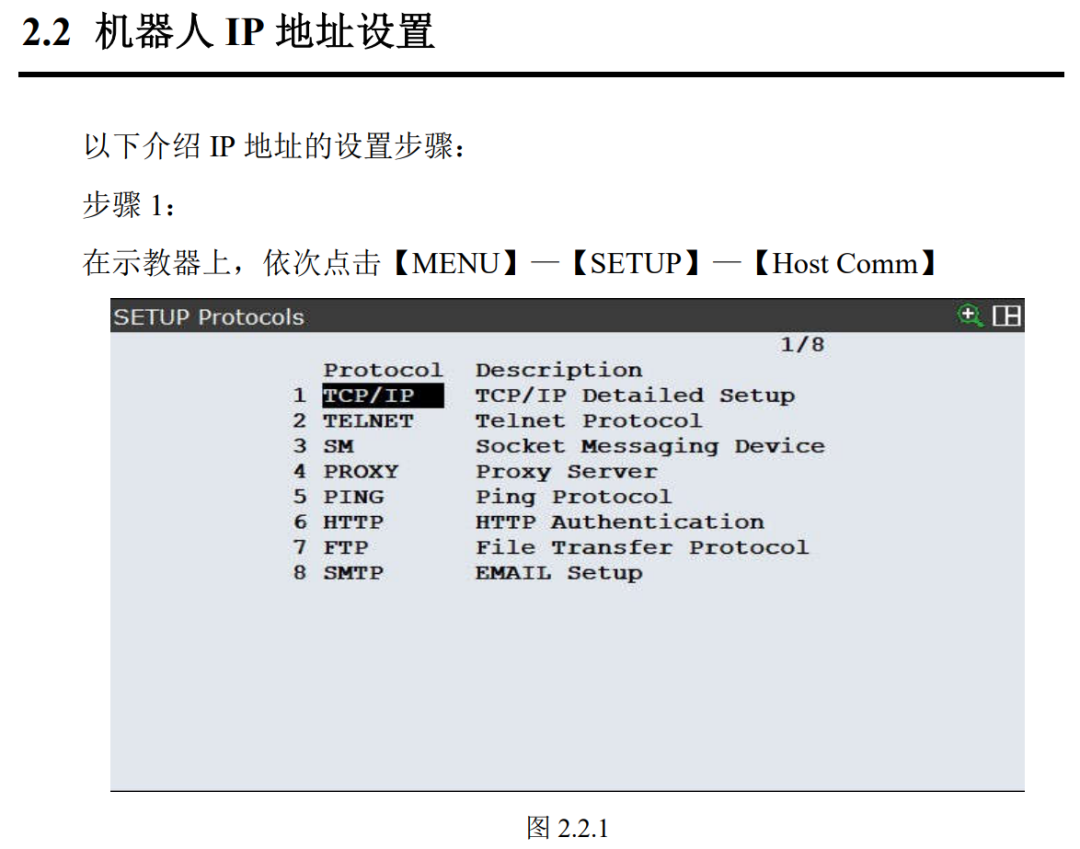

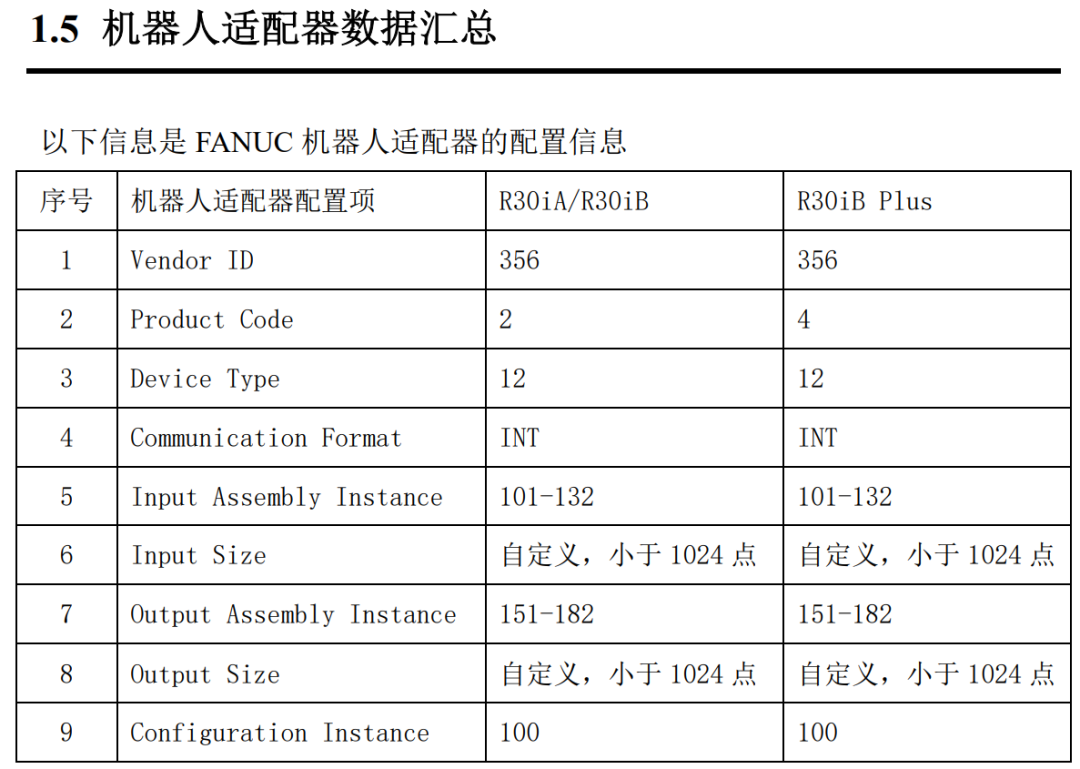

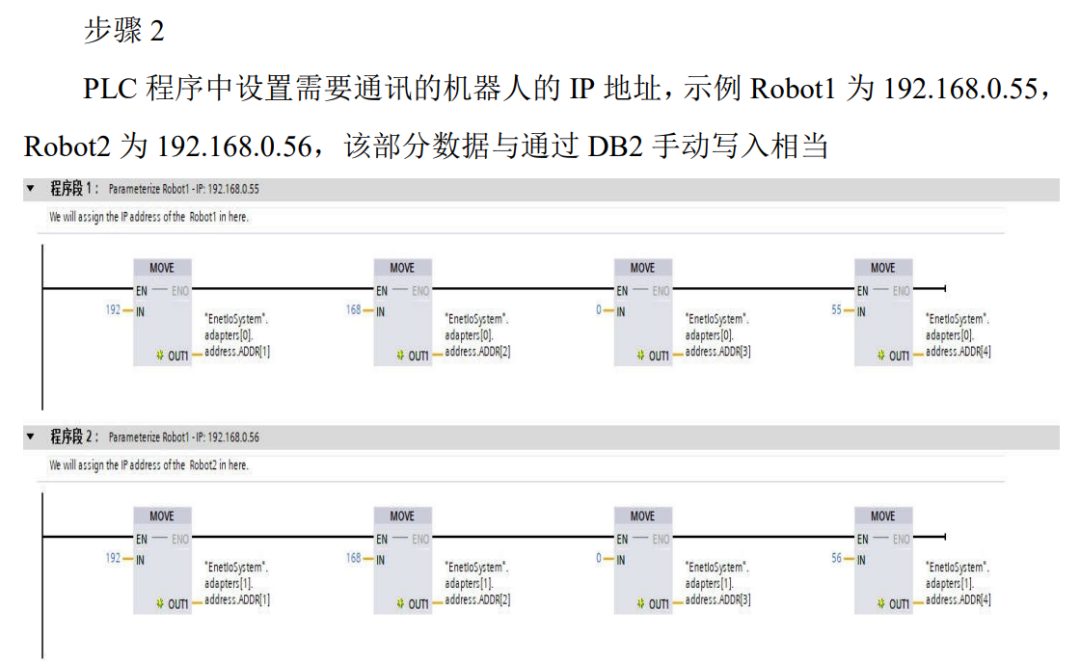

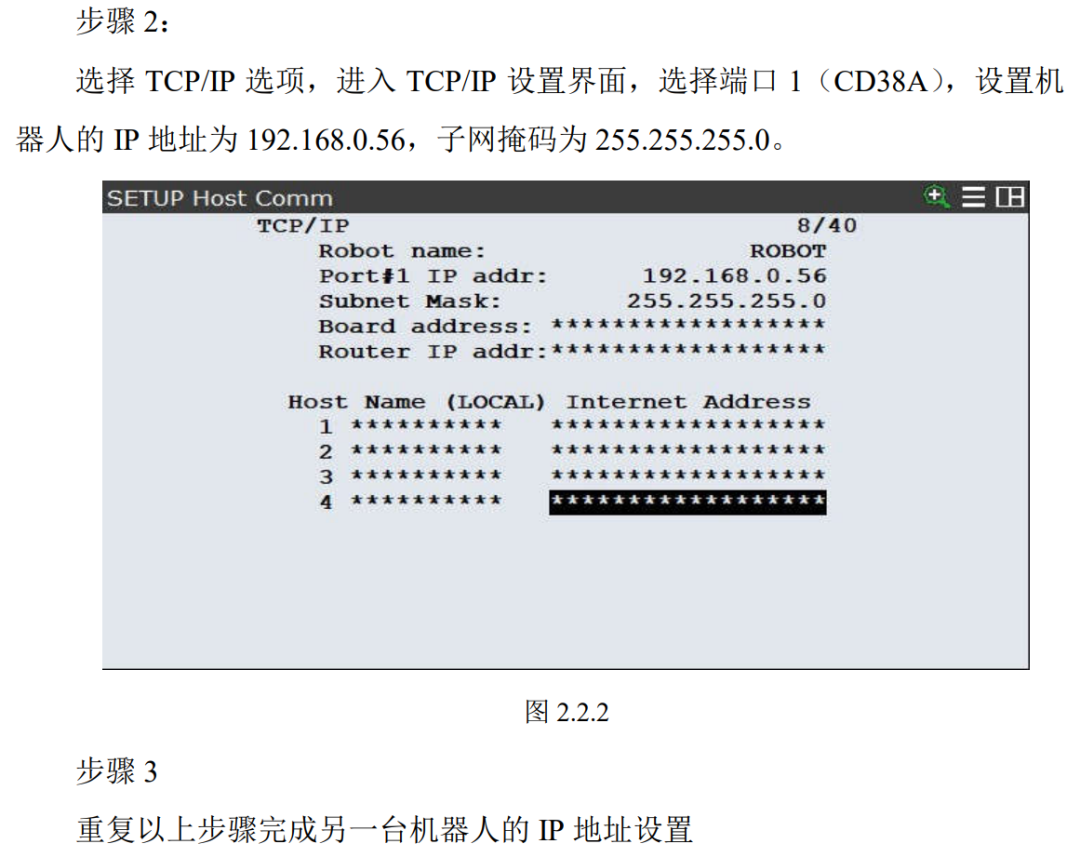

?FANUC 機器人作為適配器，IP 地址分別設置為 192.168.0.55 和 192.168.0.56
1.6 參考資料
? B-82854EN_03 Ethernet/IP Operation Manual 發那科官方資料
? B-82974EN_04 Ethernet Function Operation Manual 發那科官方資料

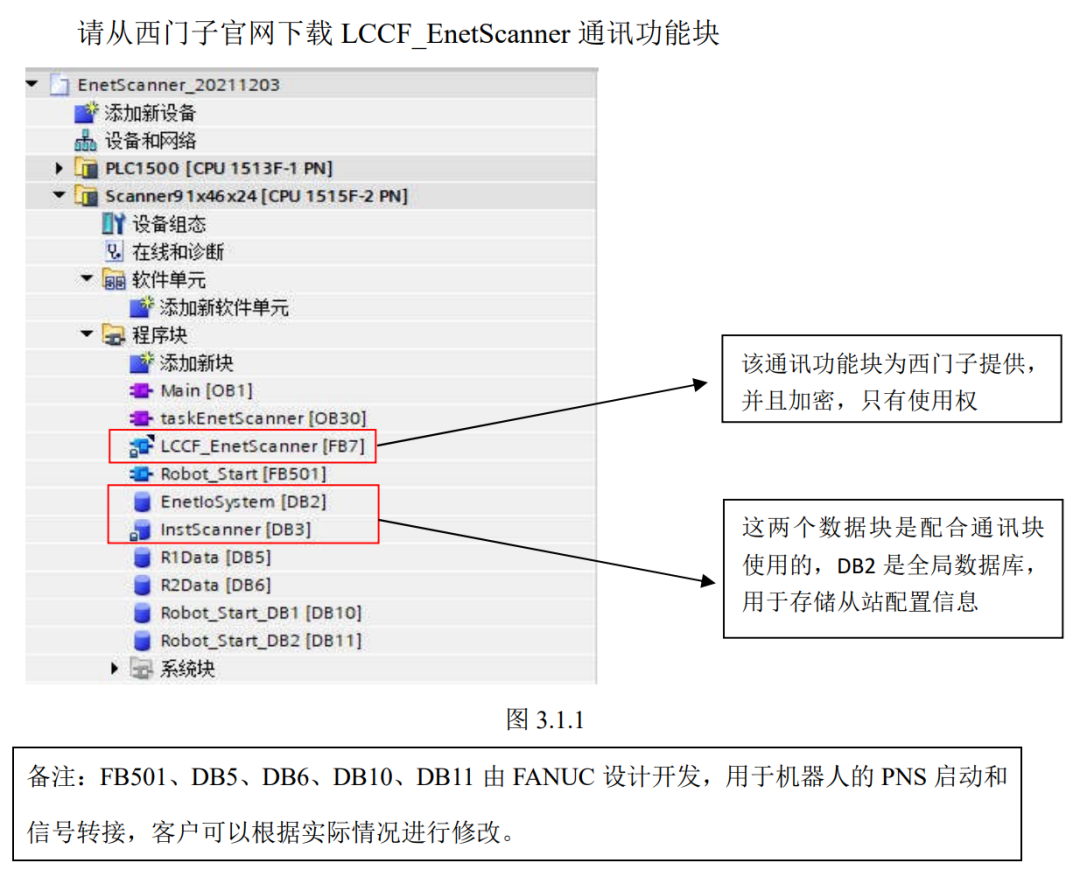

? 109782314_EtherNetIP_Scanner_DOC_v1_1_en 西門子官方資料
3.3 Ethernet/IP 掃描器設置
步驟：1

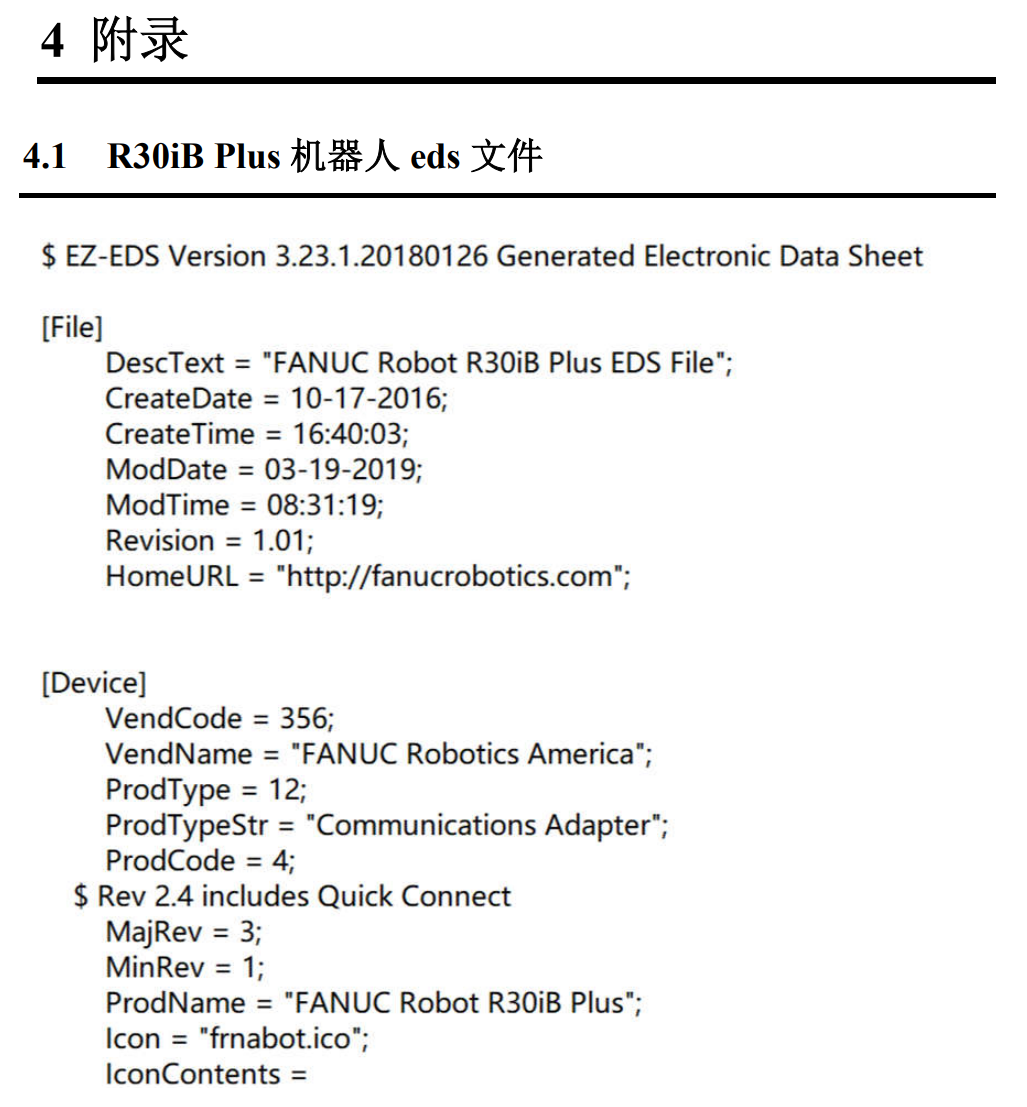

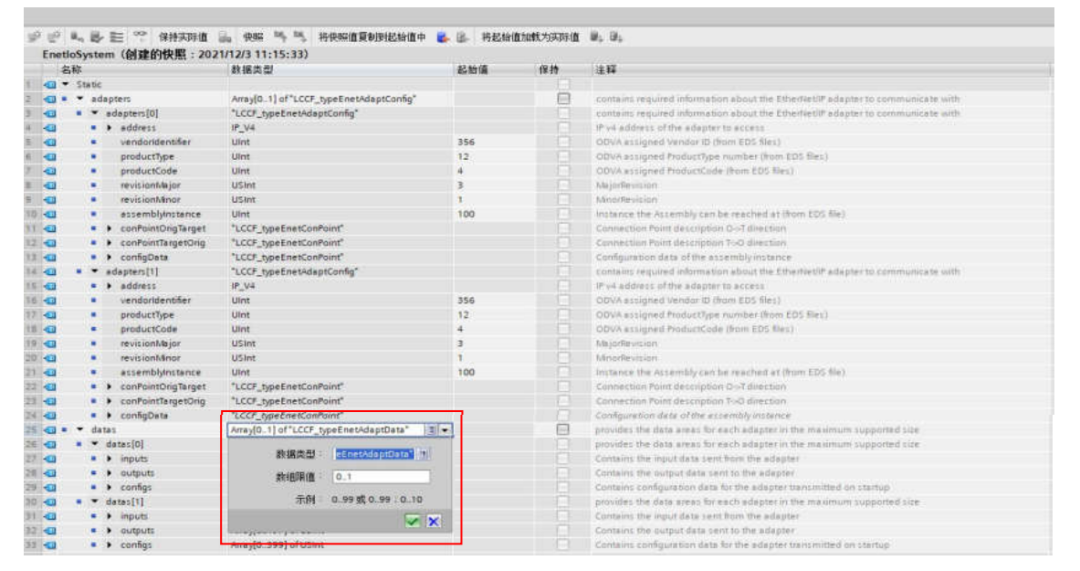

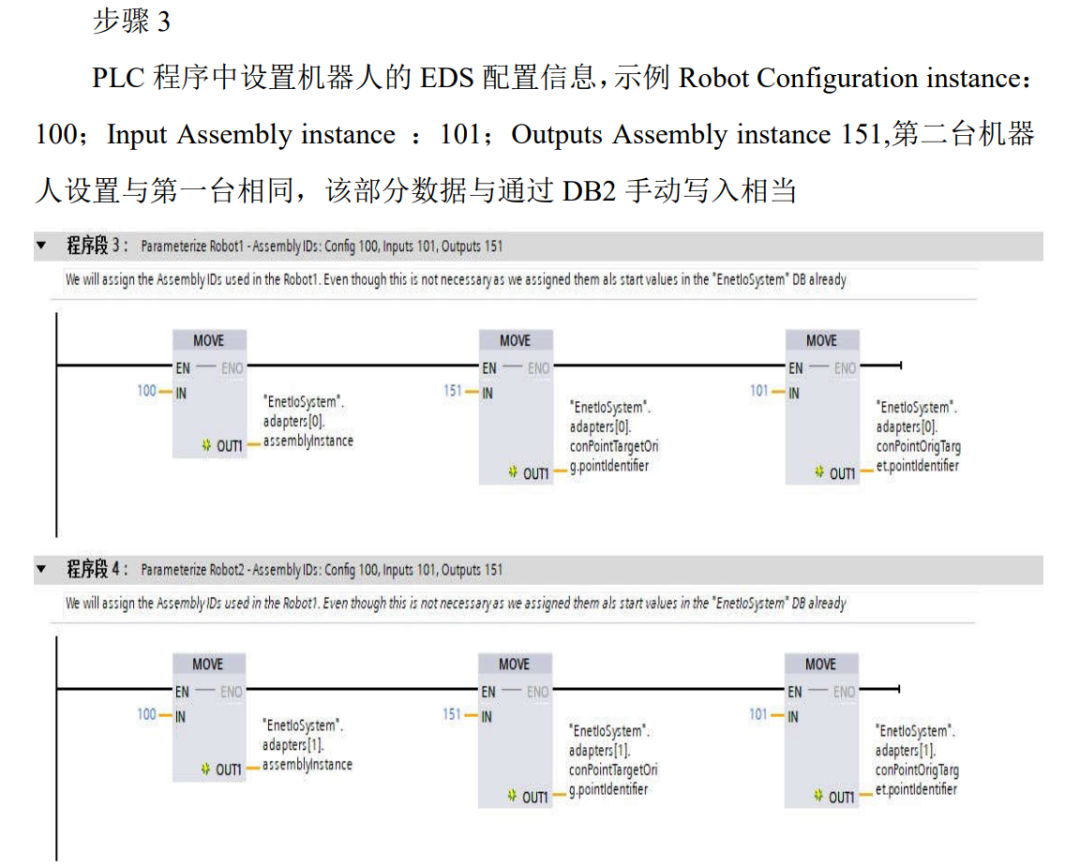

打開 EnetIoSystem（DB2）功能塊，設置機器人 EDS 配置信息
備注：機器人默認的 RPI 為 32ms，最快為 8ms；該設置與網絡狀況密切相關，不建議設置過 低，否則會嚴重加重網絡的通訊負荷。

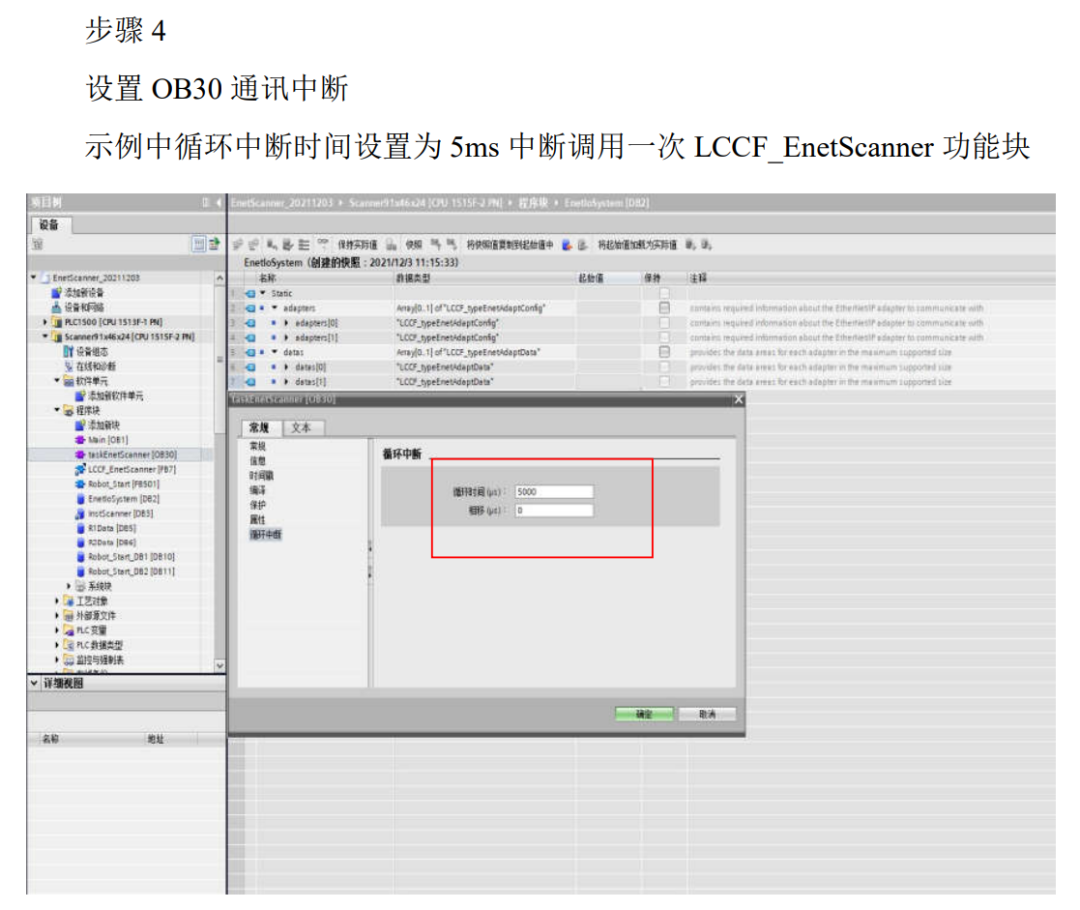

備注：循環中斷的設置與適配器的數量及 RPI 設置密切相關，建議適配器的 RPI 時間設置要
5-10 倍的循環中斷時間。
