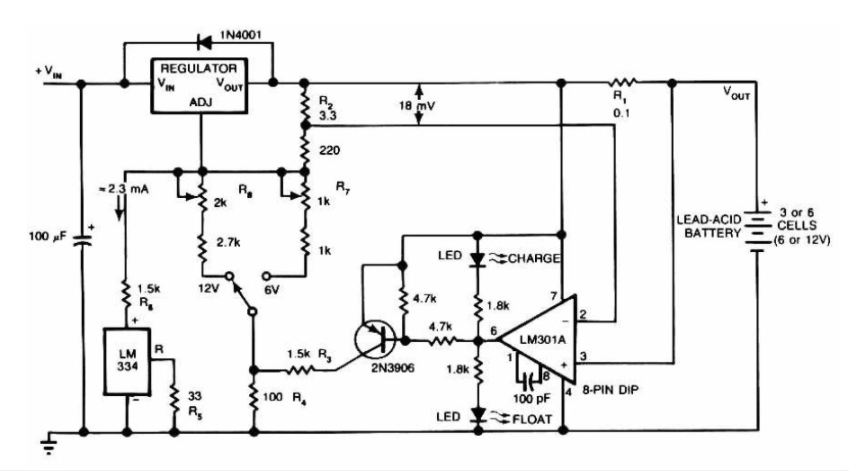

下面的方案圖是鉛酸電池充電器的電路圖。

該電路在 25 Ω 時為每節電池提供 2.5 V 的初始電壓。為電池快速充電。充電電流隨著電池充電而減小，當電流降至 180 mA 時，充電電路將每節電池的輸出電壓降低 2.35 V，使電池處于完全充電狀態。這種較低的電壓可防止電池過度充電，從而縮短其壽命。

LM301A 將 R1 上的電壓降與 R2 設置的 18 mV 基準電壓進行比較。比較器的輸出控制電壓調節器，當通過 R1 的電池充電電流降至 180 mA 以下時，迫使其產生較低的浮動電壓。充電電壓和浮動電壓之間的 150 mV 差異由 R3 與 R4 的比率設置。LED 顯示電路的狀態。

溫度補償有助于防止過度充電，特別是當電池在充電時經歷較大的溫度變化時。LM334 溫度傳感器應放置在電池附近或電池上，以將充電電壓降低 4 mV/？ 對于每個單元格。因為電池在較低溫度下需要更多的溫度補償，所以將 R5 更改為 30 Ω 以獲得 -5 mV/Ω 的 tc 如果應用程序將看到低于 -20 的溫度，則每個單元格。

充電器的輸入電壓必須經過濾波后的直流電壓，該電壓至少比所需的最大輸出電壓高 3 V：每節電池約 2.5 V。為所需的最大電流選擇一個穩壓器：LM371 用于 2 A、LM350 用于 4 A 或 LM338 用于 8 A。在 25？在沒有輸出負載的情況下，將 R7 調整為 7.05 V 的 V OUT，調整 R8 以使 V OUT為 14.1 V。
