芯對話 | CBMG719單刀雙擲模擬開關:高精度信號切換低阻高速寬溫

發布者:EE小廣播最新更新時間:2025-07-16 來源: EEWORLD關鍵字:模擬開關  信號切換  模擬信號 手機看文章 掃描二維碼
隨時隨地手機看文章

總述


CBMG719是一款由芯佰微推出的CMOS單刀雙擲(SPDT)模擬開關,專為解決工業控制、通信系統、醫療設備等領域的高精度信號切換需求而設計。該產品以低導通電阻、高速開關特性、寬電壓適配及超低功耗為核心優勢,支持1.8V~5.5V單電源供電,具備-40℃~+125℃寬溫工作能力,適配從便攜式設備到工業級系統的多元場景。通過SOT-23-6與MSOP-8兩種小尺寸封裝,CBMG719在保證200MHz高帶寬信號傳輸?shù)耐瑫r,實現了靜態功耗<0.01μW的能效突破,其先斷后通的切換機制與高隔離度特性,為敏感信號鏈提供了可靠保障,成為模擬信號路由領域的高性能解決方案。



一、應用技術背景:模擬開關市場的需求與挑戰


在工業自動化、消費電子與醫療電子快速發展的當下,模擬開關作為信號鏈中的核心組件,正面臨多重技術挑戰:設備集成度提升倒逼開關向小尺寸、低功耗升級(如智能手表需在狹小空間實現長續航);工業與通信系統對高頻信號(5G 射頻、高清視頻)傳輸?shù)耐暾砸笊?,需高帶寬、低串擾特性;極端環境(高溫車間、車載場景)則要求寬溫穩定運行作。


在這樣的背景下,市場亟需一款兼具低阻、高速、寬溫、低功耗特性的模擬開關,以填補高精度信號切換領域的技術空白,CBMG719正是針對這些需求推出的針對性解決方案。


二、CBMG719的定位與核心價值


面對模擬開關市場的技術痛點,CBMG719以“高精度、高可靠、低功耗”為設計目標,通過CMOS工藝創新與架構優化,實現了多項關鍵性能突破。作為單刀雙擲(SPDT)模擬開關,其核心功能是在數字控制下實現兩路信號選擇性導通,切換過程保障信號無失真、無短路。


與傳統產品相比,CBMG719的核心價值體現在三個維度:一是通過低導通電阻與高平坦度,減少信號傳輸損耗,適配高精度測量場景;二是憑借高速開關時間與200MHz帶寬,支持高頻信號實時路由,滿足通信與視頻傳輸需求;三是通過寬電壓供電與寬溫設計,覆蓋從電池供電設備到工業級系統的應用范圍,同時以超低功耗延長設備續航。這些特性使CBMG719既能替代機械式舌簧繼電器等傳統器件,又能滿足新一代電子設備對信號切換的嚴苛要求。


三、從電氣性能到可靠性設計


1.寬電壓適配與低功耗特性


CBMG719支持1.8V~5.5V單電源供電(絕對最大值-0.3V~+7V),兼容鋰電池(3.7V)、工業標準電源(5V)及低電壓系統(1.8V),無需額外電源轉換模塊即可適配多元場景。在功耗控制上,其靜態功耗表現尤為突出:3V或5V供電時,靜態電流(IDD)典型值僅 0.001μA,最大值≤1.0μA,靜態功耗 < 0.01μW,僅為傳統開關的萬分之一,極大延長了電池供電設備的續航時間。


2. 低導通電阻與高平坦度


導通電阻是模擬開關的核心性能指標,直接影響信號傳輸損耗。CBMG719在5V供電時,導通電阻(RON)典型值僅2.5Ω,最大值7Ω;即使在3V低電壓供電下,典型值也僅6Ω,最大值12Ω,遠低于同類產品的10Ω+水平。更重要的是,其導通電阻平坦度(RFLAT(ON))表現優異:5V供電時典型值0.75Ω,最大值1.5Ω;3V供電時典型值2.5Ω,確保在0V~VDD全信號范圍內電阻波動極小,——5V 供電時 0.75Ω 平坦度使音頻信號傳輸損耗偏差 < 0.3%,解決傳統開關因電阻波動導致的音質失真問題,特別適合音頻、傳感器等高精度場景。


3. 高速開關與高帶寬傳輸


CBMG719具備極快的開關速度,導通時間(tON)最大值12ns,關斷時間(tOFF)最大值6ns,確保高頻信號的實時切換。其-3dB帶寬大于200MHz,可支持視頻信號(如1080P高清視頻)、射頻信號(如5G中頻信號)的無衰減傳輸,滿足通信系統與多媒體設備的高頻需求。同時,通道間導通電阻差異(ΔRON)典型值僅0.1Ω,最大值0.4Ω,保證兩路信號傳輸特性的一致性,避免切換時的信號幅度偏差。


4. 高隔離度與低串擾


為保障信號完整性,CBMG719在隔離性能上表現出色:關斷隔離度在10MHz時典型值-67dB,1MHz時達-87dB,有效防止關斷通道的信號泄漏至導通通道。通道間串擾在10MHz時典型值-62dB,1MHz時達-68dB(3V供電時1MHz串擾達-82dB),避免兩路信號相互干擾,尤其適合多通道信號采集系統(如醫療多導聯監測)。此外,關斷時的源端漏電流(IS(Off))與導通時的通道漏電流(ID、IS(On))典型值均為±0.01nA,最大值±0.25nA,極低的漏電流確保微弱信號(如μV級心電信號)傳輸無失真。


5. 安全切換機制與寬溫可靠性


CBMG719采用先斷后通(Break-Before-Make)的切換機制,在數字控制信號切換時,先斷開當前導通通道(S1),再導通另一通道(S2),切換延時(tD)范圍1~8ns,避免兩路信號同時導通導致的短路風險,保障醫療設備、工業控制系統等敏感場景的安全運行。


在環境適應性上,該產品工作溫度范圍覆蓋-40℃~+125℃,儲存溫度范圍-65℃~+150℃,結溫最高150℃,可在高溫車間、寒冷戶外等極端環境下穩定工作,滿足工業級與車規級應用需求。其ESD防護等級達1kV,抗靜電能力強,降低生產與使用過程中的損壞風險。


6. 封裝與接口設計

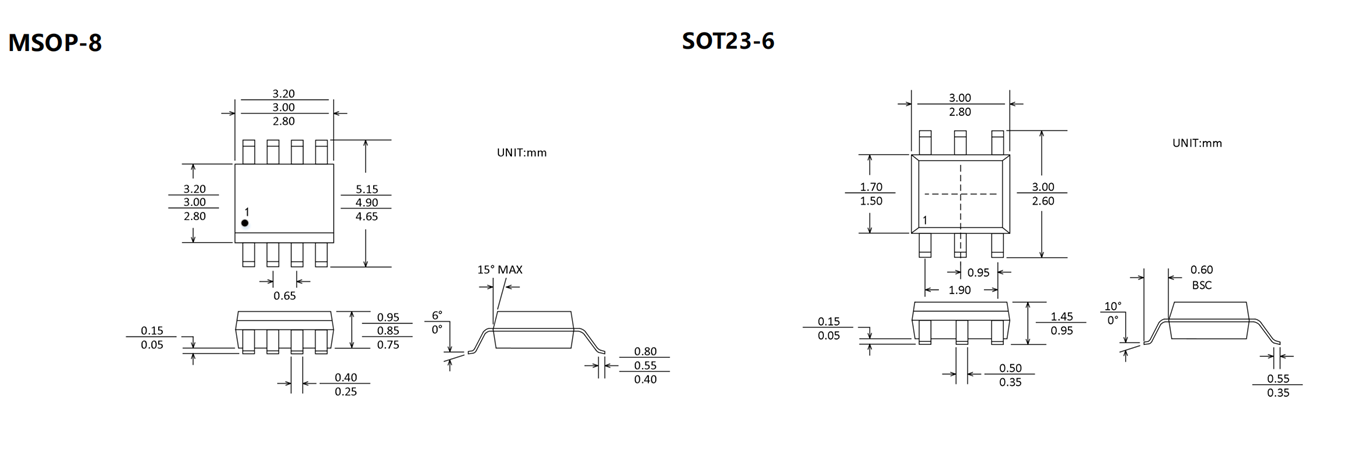

CBMG719提供6引腳SOT-23與8引腳MSOP兩種封裝選擇:SOT-23-6封裝尺寸小巧,適合空間受限的便攜式設備;MSOP-8封裝引腳布局更靈活,便于PCB布線。引腳定義清晰,漏極端(D)可作為輸入或輸出,源終端(S1、S2)對應兩路信號通道,數字開關控制端(IN)兼容TTL/CMOS邏輯,輸入高電壓(VINH)在5V供電時≥2.4V,3V供電時≥2.0V,輸入低電壓(VINL)≤0.8V,無需電平轉換即可直接與MCU、DSP等數字芯片對接。



四、應用場景案例:從消費電子到工業控制


1.電池供電系統:智能穿戴設備信號切換


在智能手表、TWS耳機等電池供電設備中,需實現傳感器信號(如心率、加速度)與音頻信號的切換。CBMG719的1.8V~5.5V寬電壓適配3.7V鋰電池,0.001μA靜態電流可將待機功耗降至最低,延長設備續航至7天以上。其 2.5Ω 低導通電阻有效減少 μV 級信號的傳輸衰減,保障心率傳感器數據的測量精度 。SOT-23-6小封裝(3×2mm)節省PCB空間,200MHz帶寬支持音頻信號高質量傳輸,滿足用戶對設備續航與測量精度的雙重需求。


2. 通信系統:5G基站射頻信號路由


基站的多頻段信號切換需高帶寬、低損耗的模擬開關。CBMG719的200MHz帶寬支持射頻信號無失真?zhèn)鬏敚?67dB@10MHz的關斷隔離度避免頻段間干擾。12ns高速開關時間確保頻段切換無延遲,5V供電下2.5Ω導通電阻減少信號衰減,-40℃~+125℃寬溫特性適應基站戶外環境,MSOP-8 封裝的 206℃/W 熱阻(θJA)與 315mW 功耗保障長期穩定運行,提升基站信號傳輸效率。


3. 醫療設備:便攜式心電監測儀導聯切換


心電監測儀需在多導聯間切換,對信號完整性與安全性要求極高。CBMG719 的 ±0.01nA 漏電流大幅降低 μV 級心電信號的失真風險, 先斷后通機制避免導聯切換時的信號短路,保障監測數據準確。60dB以上的串擾隔離度防止多導聯信號干擾,-40℃~+125℃寬溫適應不同臨床環境,1.8V~5V供電兼容設備內置鋰電池,靜態功耗<0.01μW使設備續航延長至24小時以上,滿足便攜式醫療設備的嚴苛需求。


4. 視頻開關:高清機頂盒信號切換


高清機頂盒需實現HDMI、AV等多路視頻信號的切換,要求高帶寬與低損耗。CBMG719的200MHz帶寬支持1080P視頻信號傳輸,2.5Ω導通電阻減少信號衰減,確保畫質清晰。-87dB@1MHz的關斷隔離度避免未選中通道的信號干擾,12ns高速切換無畫面延遲,SOT-23-6封裝適配機頂盒緊湊設計,5V供電與TTL兼容接口簡化電路設計,提升設備信號切換的穩定性與流暢度。


5. 工業自動化:機器人傳感器信號切換


工業機器人的多傳感器(如視覺、力覺)信號切換需適應高溫車間環境。CBMG719的-40℃~+125℃寬溫特性可在-40℃低溫啟動與+125℃高溫運行,30mA持續電流(S/D端)承載傳感器信號電流,800~1200mA限流保護防止過載損壞。先斷后通機制避免傳感器信號短路,2.5Ω導通電阻確保測量精度,MSOP-8封裝的206℃/W熱阻(θJA)保障散熱,有效提升機器人控制系統的可靠性。
