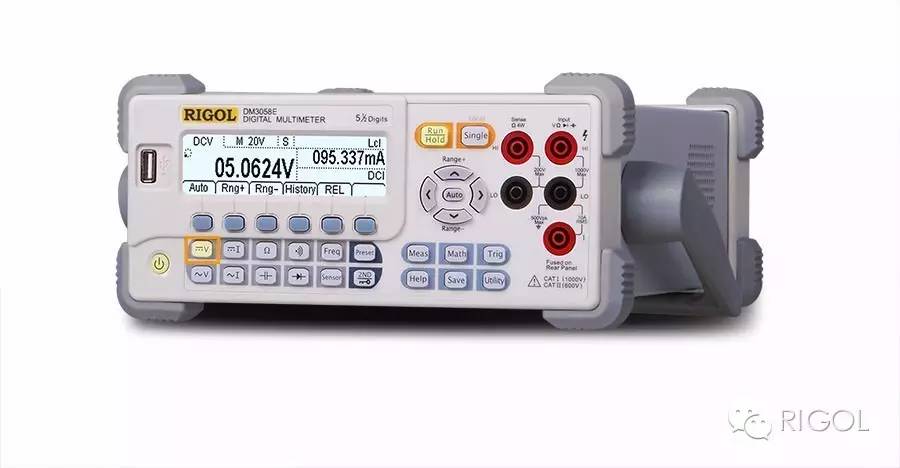

RIGOL DM3058 系列數字萬用表是一款簡單易用的臺式測量儀器，提供多種省時的功能。其中之一便是第二測量功能。通常，該儀器配置為一次測量一個參數，如直流電壓。但很多情況下可能還需要進行其他測量。這就需要重新對儀器進行連線。這無疑增加了復雜性，且增加了測量時間。
DM3058的第二測量功能可以同時顯示兩種測量?？捎玫牡诙y量以灰色顯示在下圖中：

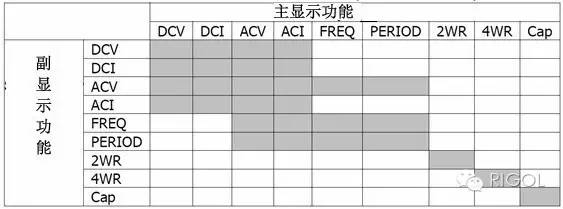

圖 1：DM3058 系列數字萬用表可進行的主副測量顯示圖
注：灰色框表示有效的測量選擇。
正確連接好儀器后，我們便可以使用該第二測量功能快速獲得兩個參數。
在本應用說明中，我們將演示如何利用儀器的第二測量功能來測量DCV和DCI。
設置步驟：
1、首先，正確配置儀器，使其能夠進行正確的主測量。本例中，我們以DCV測量為例。
將被測設備連接至數字萬用表。接線對于正確測量至關重要。
將被測電壓的正端連接至數字萬用表的Vhi端。
將待測電阻的負端連接至數字萬用表的Ihi端。
連接數字萬用表Vlo/Ilo端。
如下圖3所示：

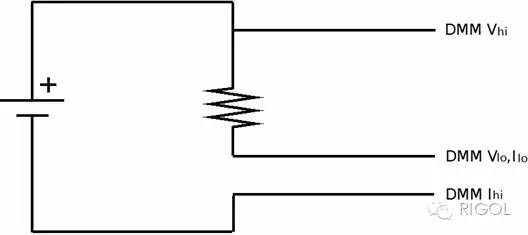

圖 2：利用DM3058測量DCV和DCI的正確接線示意圖
2、啟用第二功能時，首先按第二功能鍵，然后按測量項的功能鍵，如DCI。
之后，屏幕上會顯示出DCV和DCI測量結果。
