設計文檔是一份工程報告，介紹了 5 A CV/CC 充電器（3 V 至 8 V 范圍），該充電器使用 InnoSwitch3-Pro 和 Microchip 的 PIC16F18325 微控制器在 8 V 至 20 V 范圍內切換到恒定功率。 PIC16F18325 通過 I2C 接口控制 InnoSwitch3-Pro，對其命令和遙測寄存器進行編程。 該設計展示了 InnoSwitch3-Pro 控制器的高集成度可能帶來的高功率密度和效率。 該報告包含電源規格、原理圖、物料清單、變壓器文檔、印刷電路布局和性能數據。

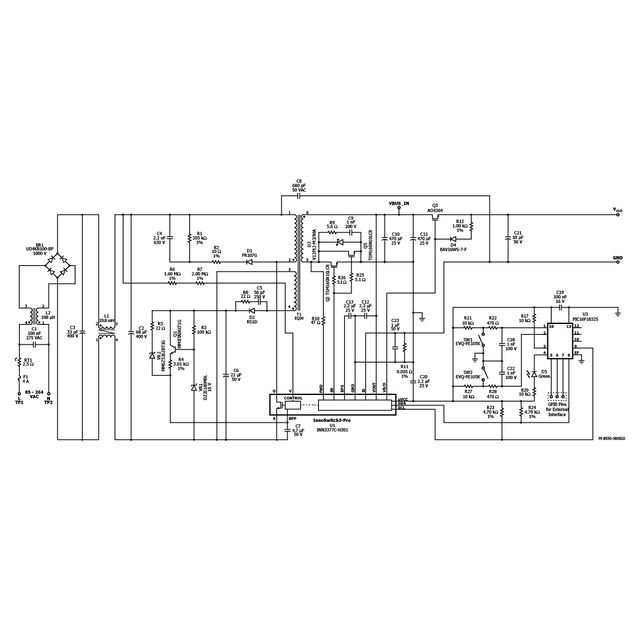

解決方案框圖
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| InnoSwitch3-Pro | innoswitch | 集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC | 點擊下載 |
