本案例涉及開疆智能Profinet轉Modbus485網關KJ-PNG-201的轉換應用，旨在實現與電能表的連接?？蛻籼岢龅男枨笫菍⒏皇?a href="http://m.womende.cn/zhuanti/0KCyD8" style="color:#4595e6;" target="_blank">電機溫控器的參數導入至PLC系統。為完成此任務，所必需的設備包括：一臺西門子1200PLC、一款可靠的Profinet轉Modbus485網關，以及一臺富士電機溫控器。

啟動PLC組態軟件（如Step7、博圖或任何其他Profinet主站軟件），然后導入開疆智能Profinet轉Modbus485網關的GSD文件進行配置。為了進一步增強您的工業網絡系統的互操作性，您需要在網絡視圖中添加一個關鍵的網關模塊。具體操作如下：請打開您的硬件配置目錄，細心地找到PN-MD圖標，這個圖標代表了Profinet轉Modbus485網關的配置工具。接下來，雙擊這個圖標，啟動安裝程序。

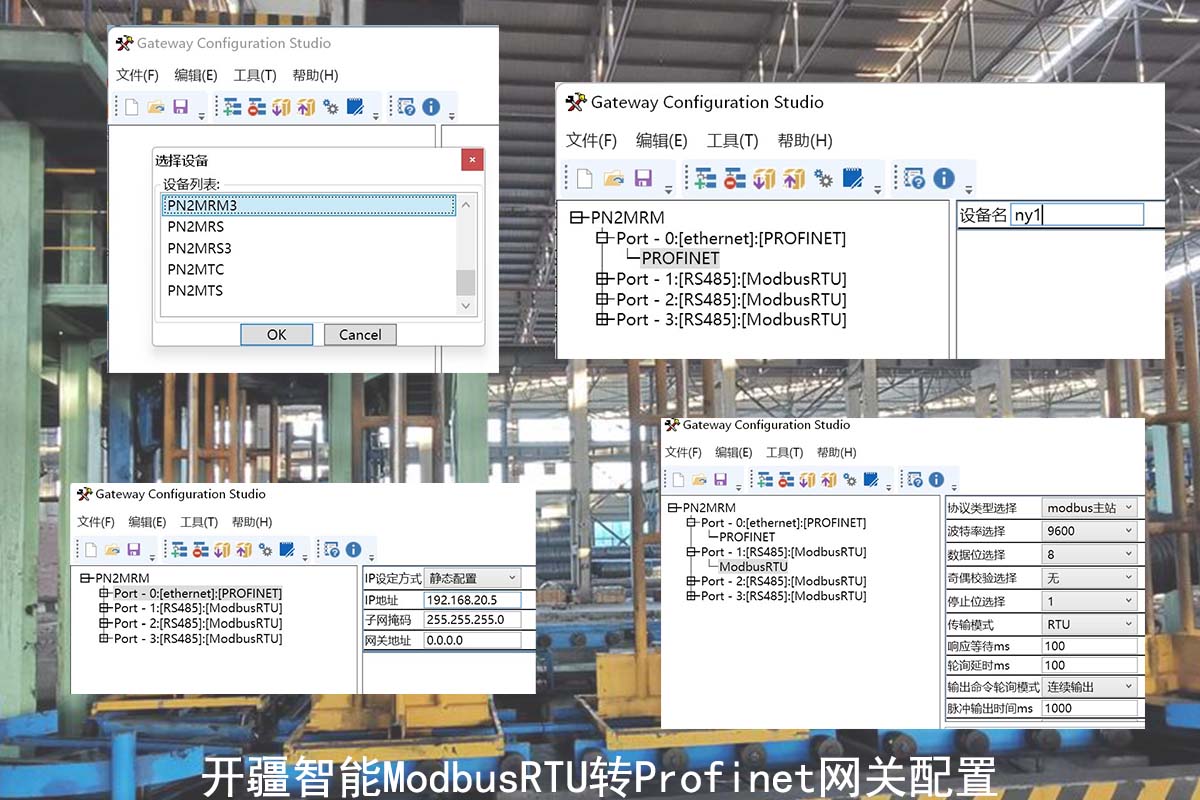

在配置開疆智能Profinet轉Modbus485網關時，正確設置IP地址和設備名稱是基礎步驟。以本例為例，我們將詳細說明如何進行這些設置（本例中IP地址設定為20.5，設備名稱定為KJ1）。確保已經連接好Profinet轉Modbus485網關，能夠進入其配置界面。在界面上找到IP地址和設備名稱的配置部分。對于IP地址，輸入一個有效的地址以確保網關能夠與其他設備通信。我們選擇20.5作為IP地址。根據實際網絡環境選擇合適的IP地址，設置設備名稱。

在配置界面中，找到輸入輸出數據總長度的設置選項。輸入16個字節作為示例值，這代表了網關與富士電機溫控器之間交換的數據量。根據實際應用需求，這個長度可能會有所不同，因此請根據實際情況配置完成后下載到PLC，打開Profinet轉Modbus485網關配置軟件，新建選擇PN2MRM3；設置開疆智能Profinet轉Modbus485網關的IP地址和設備名稱（要和博圖配置保持一致）；

設置開疆智能Profinet轉Modbus485網關的485參數和要連接的Modbus從站保持一致（注意如果從站數據為是8奇偶校驗不是無的話網關數據位要選擇9），打開從站通訊手冊找到通訊參數一欄，從手冊中得知設備接線為2線制、波特率為9600，數據格式為8個數據位，1個停止位無校驗/奇偶；

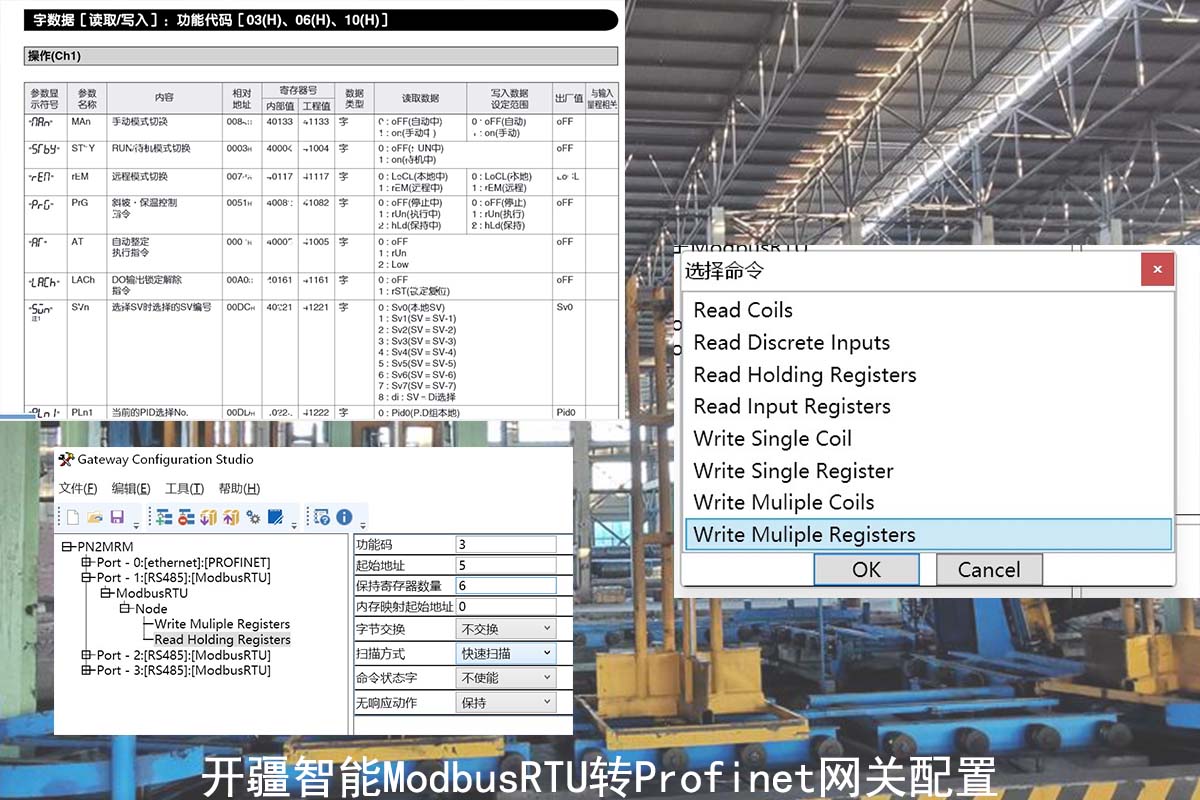

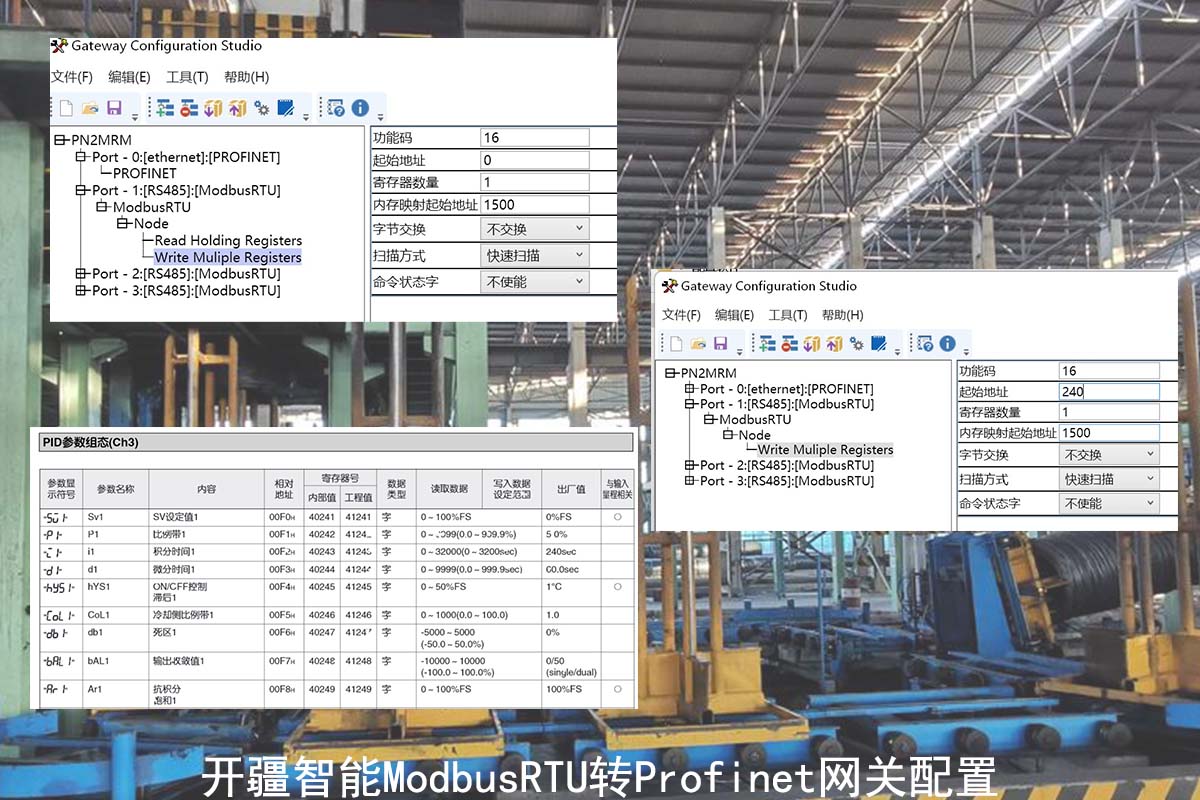

設定好從站的485參數，根據手冊可得知，Modbus485的讀寫用到03H和06H,10H功能碼，首先配置Profinet轉Modbus485網關的讀取參數。先填寫Modbus485從站設備的站地址；添加03H功能碼（讀保持寄存器）。從設備通訊手冊可得知需要讀取參數的寄存器地址；假如我們要向SV1這個參數寫值，開疆智能Profinet轉Modbus485網關的寫入，地址寫入F0H的十進制數即240，寄存器數量為1內存映射地址1500對應PLC的Q地址第一個字節；

在完成了所有必要的配置步驟之后，接下來的步驟將參數下載到開疆智能Profinet轉Modbus485網關中。為了確保更改生效，您需要對網關設備進行重新上電操作。這一過程是確保您的網絡通信順暢的關鍵步驟，因此請仔細按照設備制造商的指導手冊進行操作。
