博達遠程透?jìng)骶W(wǎng)關-V900是一款工業邊緣透?jìng)骶W(wǎng)關，配合博達遠程透?jìng)鞴ぞ呓M成PLC/觸摸屏遠程調試模塊，支持遠程監控和數據透?jìng)鳎ㄟh(yuǎn)程編程、遠程調試、遠程上下載程序）等操作，方便用戶快速便捷的對PLC進行遠程配置維護和設備管理。

V900采用4G/WIFI/手機熱點/網線等多種聯網方式，無需繁瑣的配置，聯網即可實現一鍵啟動遠程網口/串口透?jìng)?，現場通過交換機可接入多個PLC和觸摸屏，且兼容市場上多數網口PLC和觸摸屏。

前期準備

■ PLC：三菱FX3U PLC

■ 軟件：GX Works2、博達透?jìng)髋渲霉ぞ?p>■ 網關：帶網口的博達遠程透?jìng)骶W(wǎng)關-V900

■ 其他：232轉換線、4G卡、WIFI天線、網線

接線

將網關通電，將網線連接網關和電腦；

使用232轉換線，圓口轉232口插入PLC中，如圖所示將TX接網關上的TX，RX接網關上的RX，GND接網關上的GND（無法連接成功可嘗試反接）

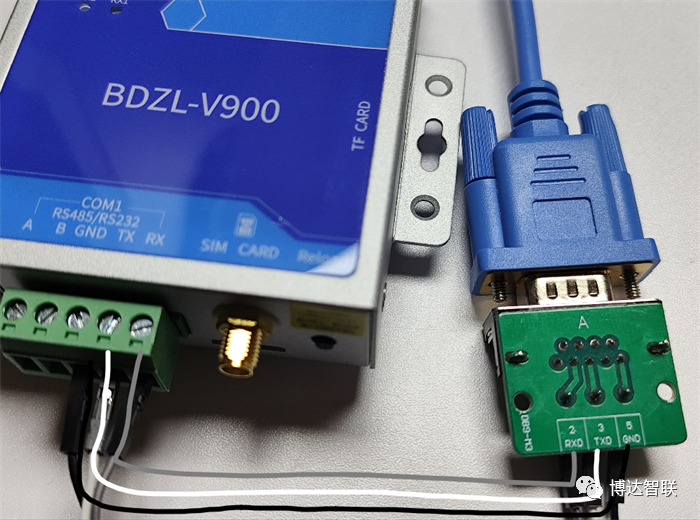

串口接線

配置IP地址

打開控制面板中的網絡設置，選擇Internet協議版本4(TCP/IPV4)，輸入靜態IP進行配置

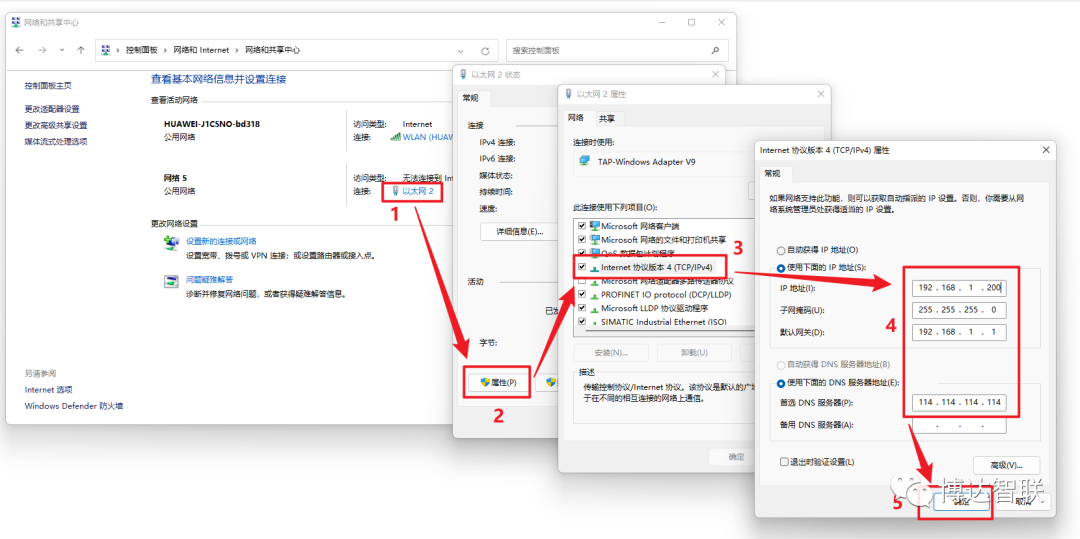

控制面板-配置靜態IP

輸入網址登錄

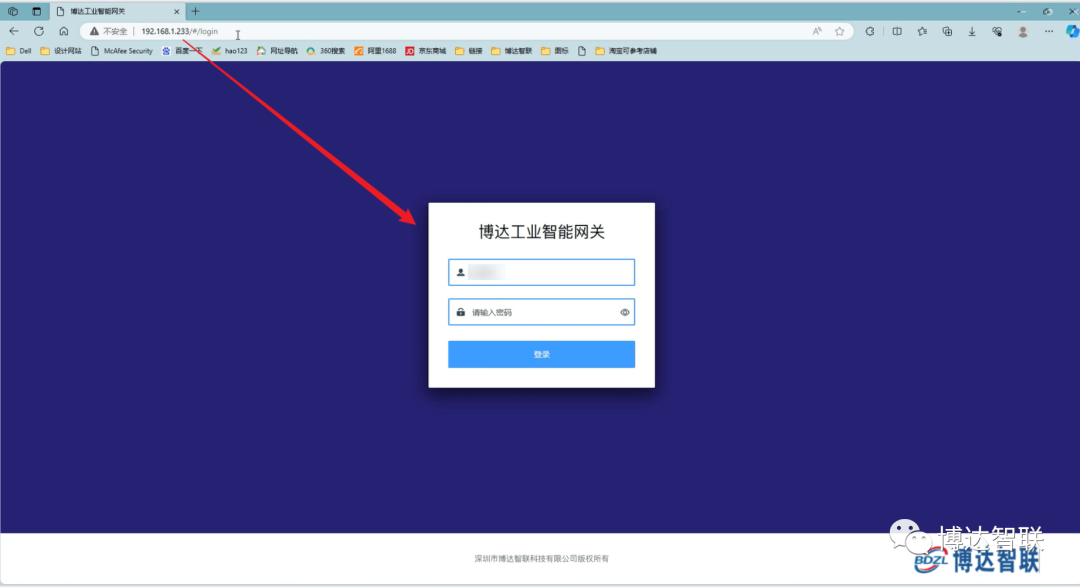

在瀏覽器輸入 http://192.168.1.233 后進行登錄

配置聯網方式

三種聯網方式

4G聯網

出廠默認設置，只需按示意圖插入，無需其他配置，方便快捷

SIM卡槽插卡示意圖

WIFI聯網

將WIFI天線插入U(xiǎn)SB口；

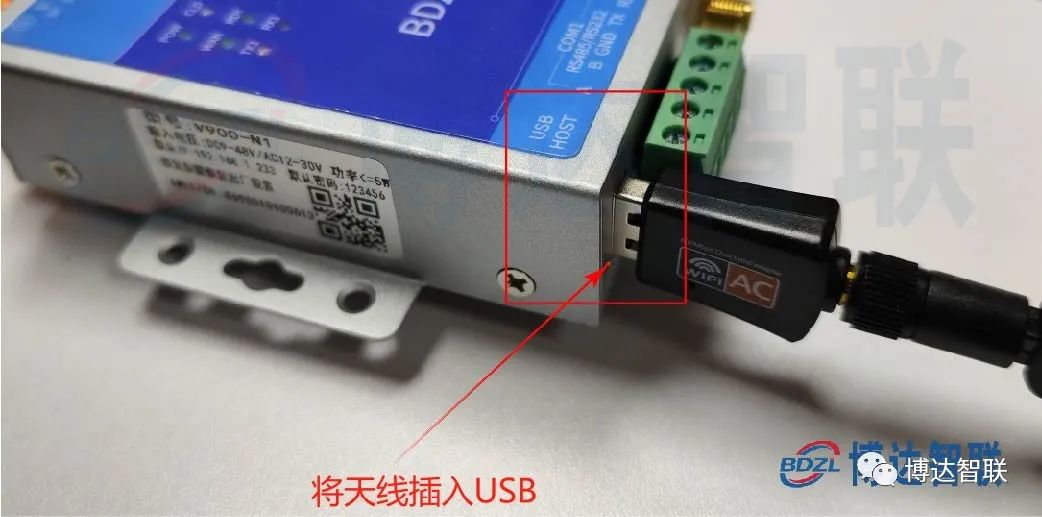

WIFI接線示意圖

直接搜尋附近熱點選擇連接后輸入密碼，點擊測試WIFI驗證是否可以連通

點擊聯網方式選擇WIFI聯網，提交配置后重啟網關即可

博達工業智能網關工具-網絡配置-WIFI

有線聯網

將網線連接插入網口；

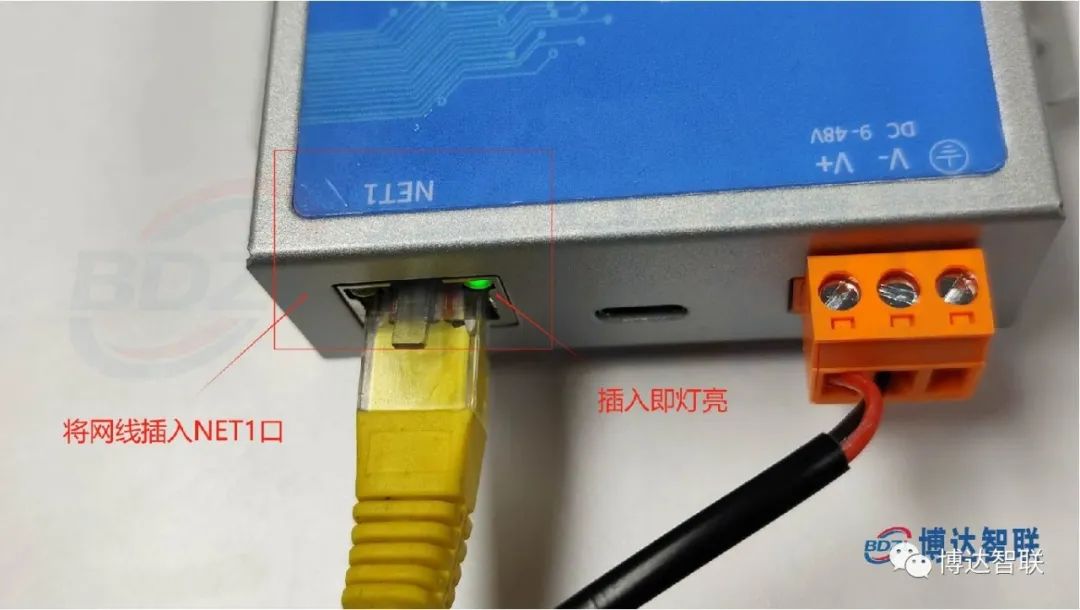

有線接線示意圖

2. 網絡配置中選擇WAN/LAN，網口類型選擇WAN，再自動獲取IP

3. 點擊聯網方式選擇有線聯網，提交配置后重啟網關即可

博達工業智能網關工具-網絡配置-WAN/LAN

遠程透?jìng)髋渲霉ぞ?p>下載并解壓遠程透?jìng)鞴ぞ撸鶕?jù)廠家提供的賬號密碼進行登錄

選擇串口透?jìng)鲄f(xié)議后點擊連接網關按鈕即可完成遠程透?jìng)?p>

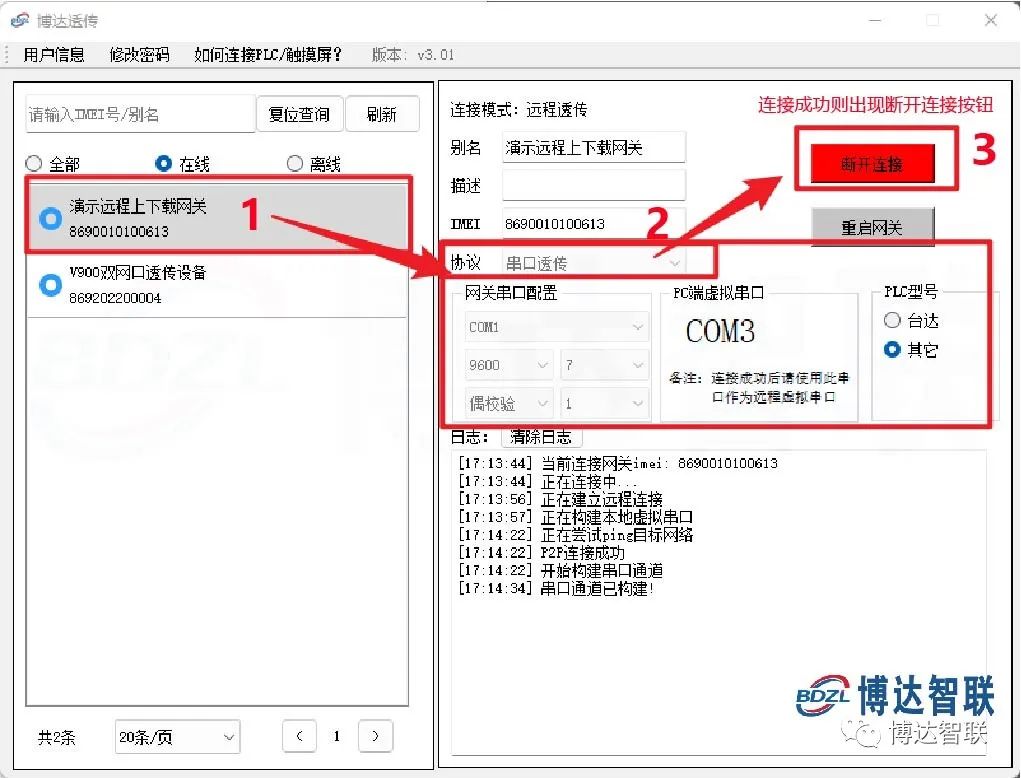

遠程透?jìng)髋渲霉ぞ?p>

PLC編程軟件配置通信

PLC通過網線連接網關，電腦下載并打開PLC編程軟件，根據步驟配置PLC

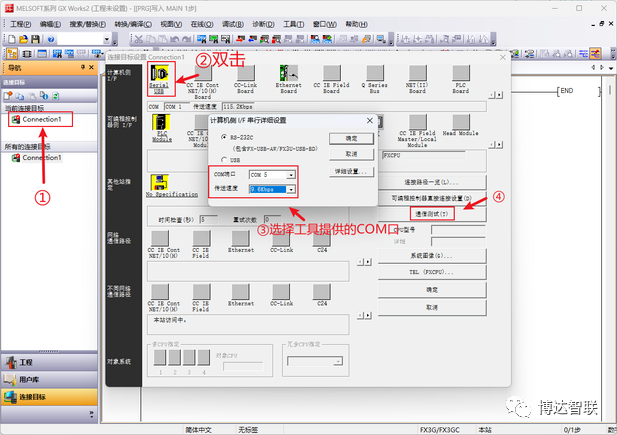

PLC編程軟件-建立通信

遠程程序上下載

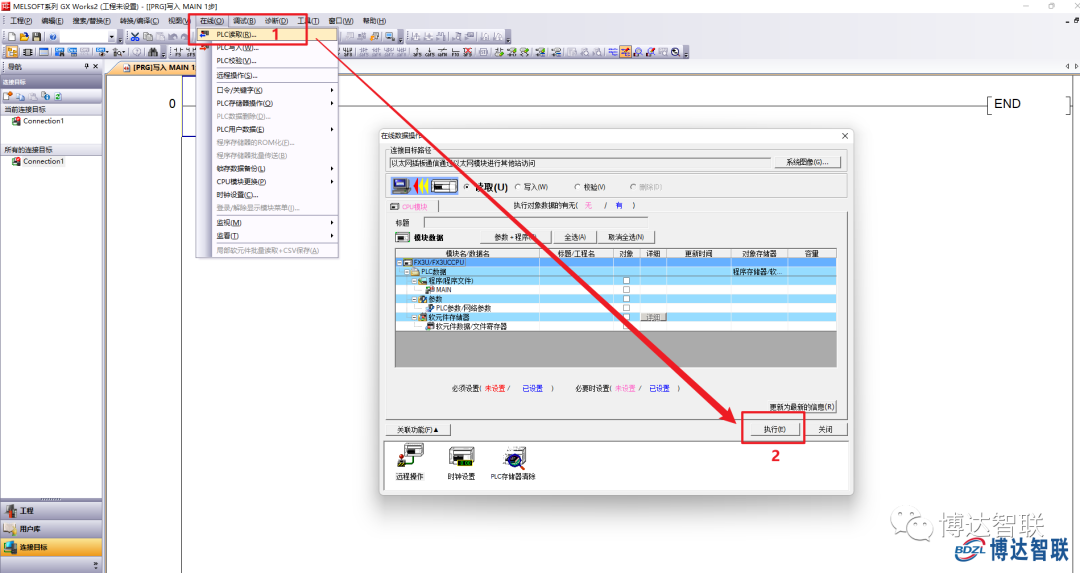

1.點擊PLC讀取，遠程將PLC程序上傳至電腦

PLC編程軟件-下載程序至電腦

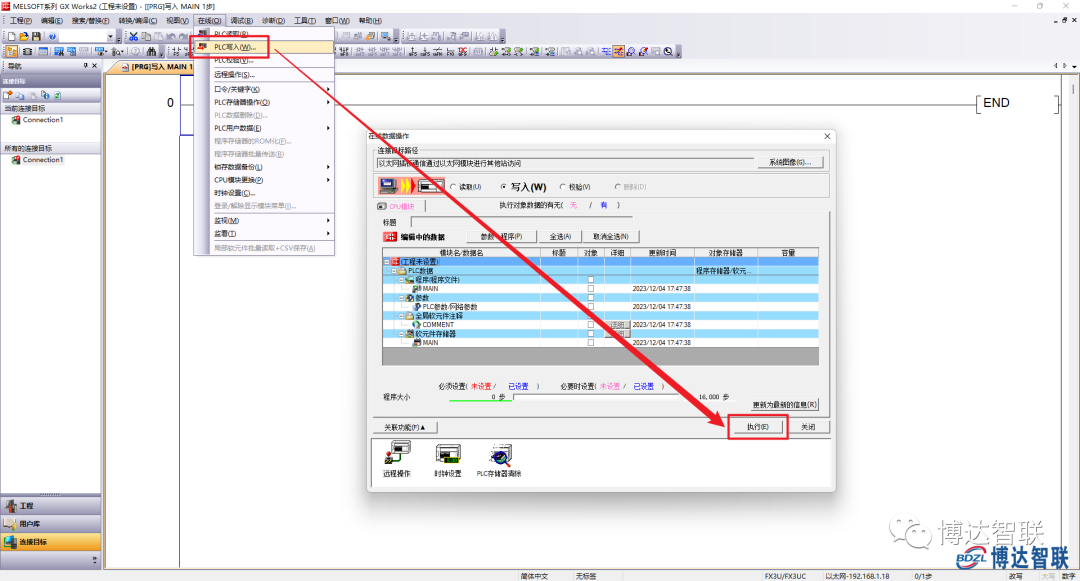

2.選擇PLC寫入，遠程下載程序至PLC

PLC編程軟件-寫入程序?qū)崿F(xiàn)上傳

遠程監控PLC

點擊監視模式，實現遠程實時監控PLC的運行狀態

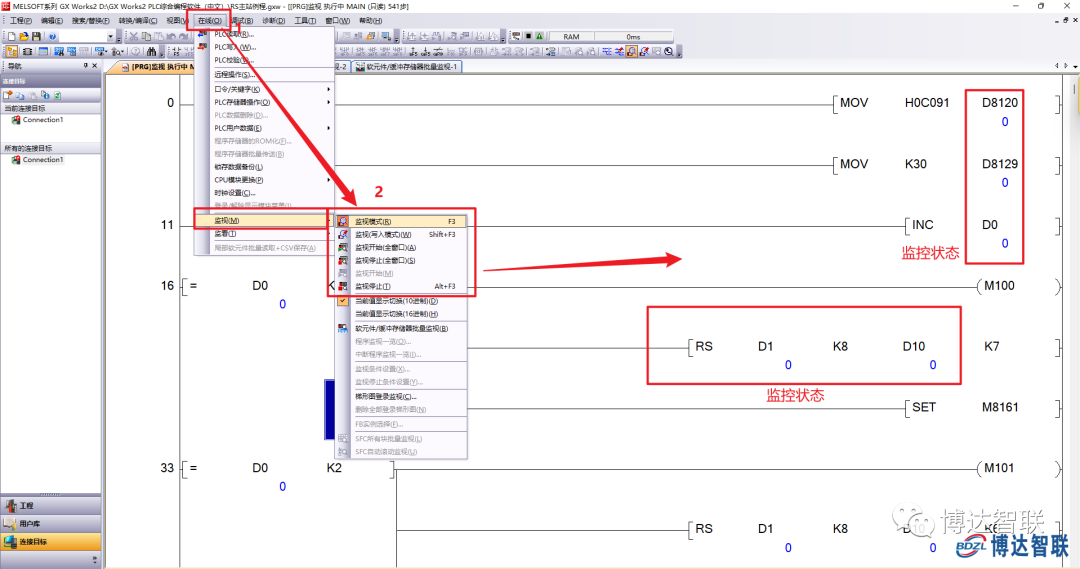

PLC編程軟件-遠程監控PLC
