電路功能與優勢
    圖 1所示電路提供一種簡單的方法， 可控制 75 MHz低功耗(20 mW)波形發生器(DDS) AD9834的輸出波形幅度。 DDS（直接數字頻率合成器）器件能夠產生正弦波、方波和三角輸出波形，因此可以用作波形發生器。 AD9834 內置相位調制和頻率調制功能。不過，為了調制輸出信號的幅度，需要一個低功耗 DAC 或數字電位計來設置滿量程電流?？梢岳靡粋€電壓輸出 DAC，通過一個串聯電阻驅動 AD9834 的 FS ADJUST 引腳，從而決定滿量程 DAC 電流的幅度。 本例所用的DAC為nanoDAC系列的 12 位AD5620。它內置一個 5 ppm/°C片內基準電壓源，配有SPI接口，采用 8 引腳SOT-23 或MSOP封裝。低功耗（3.3 V電源時為 2.2 mW）和小尺寸（8 引腳SOT-23）的特點，使得AD5620 非常適合從AD9834 產生幅度調制輸出。

    電路描述
    該電路采用 3 V 至 5 V 單電源供電。 DAC 和 DDS 均采用 SPI接口工作。許多 DDS 器件的片內 DAC 都能為 AD9834 DDS提供互補電流輸出 IOUT 和 IOUTB。  和外部電阻R DAC的基準電流是內部基準電壓VREF SET的函數，該電阻一般從DAC FS ADJUST引腳接地?；鶞?zhǔn)電流等于VREF/RSET，其中VREF是AD9834 的內部基準電壓，典型值為1.20 V。RSET電阻的典型值為 6.8 k?。 DAC 的滿量程電流是基準電流的倍數。例如，AD9834 的滿量程電流為：

    改變VDAC將改變滿量程電流，從而改變DDS器件的電壓輸出。可以利用一個電壓輸出DAC提供該可變電壓。 AD5620 是一種適用的低功耗、小尺寸、高性價比解決方案。它屬于 nanoDAC 系列，內置一個 5 ppm/°C 片內基準電壓源，采用8引腳SOT-23或MSOP封裝， 輸出電壓為0 V至+2.5 V。

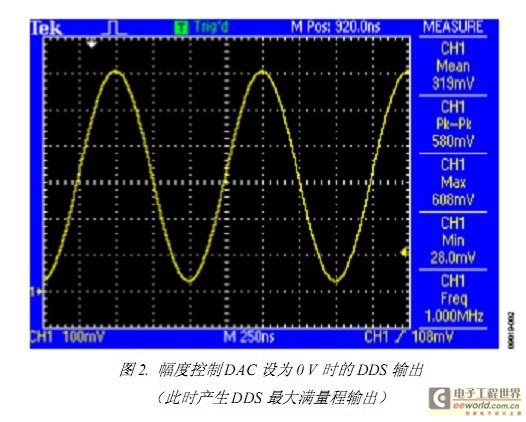

當VDAC = 0 V （零電平）時，達到最大滿量程輸出電流， AD9834的電流在約 0.16 mA至約 3.12 mA之間變化。負載電阻為 200 Ω時，AD9834 的輸出電壓在約 0.032 V至約 0.624 V之間變化。AD9834 IOUT引腳上的輸出電壓如圖 2所示，其中DDS輸出頻率設為 1 MHz。

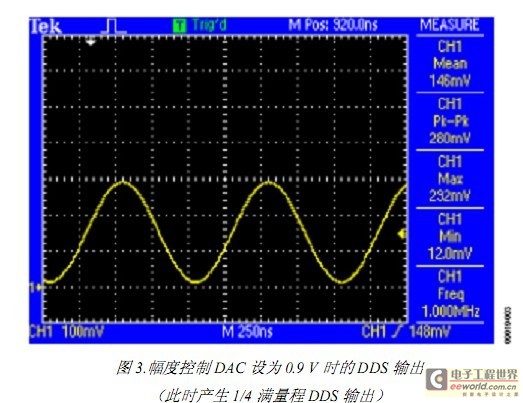

    提高AD5620 的電壓輸出將降低AD9834 的滿量程輸出電流。當AD5620 的輸出電壓等于VREF或 1.20 V時，達到最小滿量程電流。 圖 3顯示 1/4 量程輸出電流對應的AD9834 輸出電壓，其中V  = 0.75 × V DAC REF或 0.9 V。

    本電路必須構建在具有較大面積接地層的多層電路板上。為實現最佳性能，必須采用適當?shù)牟季?、接地和去耦技術（請參考教程MT-031 MT-101）。
    常見變化
    AD5640和AD5660分別是AD5620 的 14 位和 16 位版本，適合需要較高分辨率的應用。AD9833可提供與AD9834 相同的功能，但不具有幅度調制能力。

[附件:用于AD9834 波形發生器(DDS)的幅度控制電路]
