做嵌入式的基本上都清楚，板子基本上跑起來了，第一個肯定要配置的是串口，便于我們后面調試信息的輸出，和一些系統參數的輸出，讓我們有更直觀看見程序的運行。
—————————————————————————————————————————————
硬件平臺：TQ2440 （S3C2440A）
開發環境：ADS1.2
時 間：2010-12-12
—————————————————————————————————————————————
1：硬件電路：
底板電路 核心板上的連接管腳
由于TQ2440的板子上只引出了一個串口，也就是用的UART0作為COM1，所以我嗎只需要配置相關的引腳為串口功能即可。

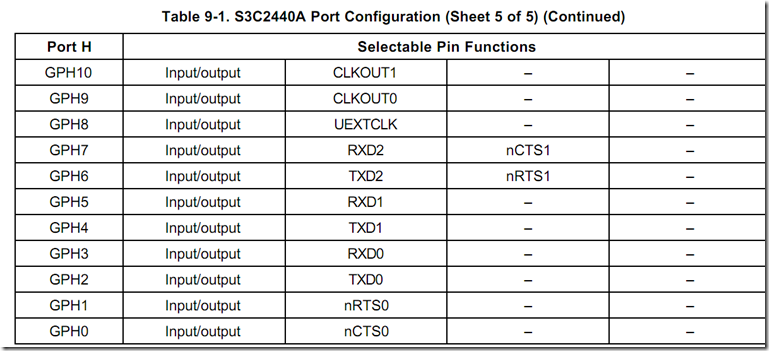

接著參考2440的說明文檔：
所以把GPH相關的GPH0-3都配置為第二功能UART功能。即可以上至完成了管腳的配置，接著對UART的功能進行配置。
A:UART寄存器：
從2440的數據手冊上我們可以知道他的寄存器的地址都是連接著的，所以我們直接用結構體來表示，因?yàn)樗?個串口，所以，我們這里就可以用3個不同的結構體指針來操作不同的寄存器。代碼如下：
1: #define IO_CON_BASE 0x56000000
2: #define IO_DAT_BASE 0x56000004
3:
4: #define UART0_BASE 0x50000000 // UART0 Base Address
5: #define UART1_BASE 0x50004000 // UART1 Base Address
6: #define UART2_BASE 0x50008000 // UART2 Base Address
7:
8: #define REG8(x) (*((volatile unsigned char *)(x)))
9: #define REG16(x) (*((volatile unsigned short *)(x)))
10: #define REG32(x) (*((volatile unsigned long *)(x)))
11:
12: typedef volatile unsigned char reg8;
13: typedef volatile unsigned short reg16;
14: typedef volatile unsigned long reg32;
15:
16: /*
17: GPIO_CFG_SET說明: group--表示是那組IO（注意沒有GPA）
18: index--表示這組中的那個引腳
19: type --表示是配置為輸入還是輸出等其他功能
20: */
21: #define GPIO_CFG_SET(group,index,type) do{
22: (*(volatile unsigned int*)(IO_CON_BASE+group*0x10))&=~(0x3< 25: 26: /* 27: GPIO_DAT_SET說明: group--表示是那組IO（注意沒有GPA） 28: index--表示這組中的那個引腳 29: val --表示對此引腳寫入的數據 30: */ 31: #define GPIO_DAT_SET(group,index,val) do{ 32: (*(volatile unsigned int*)(IO_DAT_BASE+group*0x10))&=~(0x1< 35: /* 36: 因?yàn)镚PA的控制寄存器，每個引腳只只占用一位，所以為了能統一這里，就沒有把 37: GPA加進來，而后面的GPB-GPJ的控制寄存器每個引腳對應2位 38: */ 39: enum{GPB=1,GPC,GPD,GPE,GPF,GPG,GPH,GPI,GPJ}; 40: /* 41: 從GPB開始由于用兩位表示此引腳的功能所以有四種可能 42: 0代表INPUT，1代表OUTPUT,2代表第三功能,3代表第四功能 43: */ 44: enum{INPUT=0,OUTPUT,THI_FUNC,FOR_FUNC}; 45: /* 46: 定義高低電平 47: */ 48: enum{LOW=0,HIG}; 49: 50: // UART Registers 51: typedef struct { 52: reg32 ULCON; // UART Line Control 由于控制數據格式，常用的為N-8-1模式 53: reg32 UCON; // UART Control 控制UART的工作狀態，例如DMA，中斷等 54: reg32 UFCON; // UART FIFO Control 控制UART的FIFO，這里沒有用到 55: reg32 UMCON; // UART MODEM Control 在MODEM模式下的控制寄存器，這里沒有用到 56: reg32 UTRSTAT; // UART Tx/Rx Status UART發送和接受狀態寄存器 57: reg32 UERSTAT; // UART Error Status UART錯誤狀態寄存器 58: reg32 UFSTAT; // UART FIFO Status UART---FIFO狀態寄存器 59: reg32 UMSTAT; // UART MODEM Status UART---MODEM狀態寄存器 60: reg8 UTXH; // UART Tx Hold UART發送數據寄存器 ##注意這里是一個char類型的 61: reg8 pad0[3]; 62: reg8 URXH; // UART RX Buffer UART接受數據寄存器 ##注意這里是一個char類型的 63: reg8 pad1[3]; 64: reg32 UBRDIV; // UART Baud Rate Divisor UART的波特率產生器的分頻率 65: } regUART; 66: 67: #define pUART0 ((regUART *)UART0_BASE) 68: #define pUART1 ((regUART *)UART1_BASE) 69: #define pUART2 ((regUART *)UART2_BASE) 2:2440的UART的配置 上面已經把相關的寄存器介紹的很清楚了，所以這里的配置就直接給出代碼了，因?yàn)榭梢灾苯訁⒖紨?shù)據手冊得到： 1: void uart_init(void) 2: { 3: //設置GPH[0..3]為uart0的輸出引腳 4: GPIO_CFG_SET(GPH,0,THI_FUNC); 5: GPIO_CFG_SET(GPH,1,THI_FUNC); 6: GPIO_CFG_SET(GPH,2,THI_FUNC); 7: GPIO_CFG_SET(GPH,3,THI_FUNC); 8: 9: pUART0->ULCON= 0x03; //N-8-1 10: pUART0->UCON= 0x245; //中斷和查詢模式 11: pUART0->UFCON= 0x0; //No Use 12: pUART0->UMCON= 0x0; //No Use 13: pUART0->UBRDIV= 26; //當前板子的速度是FCLK：400M，HCLK=100M，PCLK=50M，UATR=115200 14: } 這樣串口就能工作起來的了，自己在把鏈接串口工具配置成相同的波特率就能正常工作了。 3: 相關代碼的實現 接下來就是串口發送和接受數據的一些功能函數的實現了，下面也只實現了一些簡單的函數： 輸出部分： 1: void u_printf(char *fmt,...) //格式化輸出 2: { 3: va_list ap; 4: char str[100]; 5: va_start(ap,fmt); 6: vsprintf(str,fmt,ap); 7: send_str(str); 8: va_end(ap); 9: } 10: void send_str(char *p_str) //發送一個字符串 11: { 12: while(*p_str!='
