2019年06月10日 | 光刻技術為什么是芯片制造的基石?

發布者:SereneSerenity 來源: 知乎日?qǐng)?bào)關鍵字:光刻技術 手機看文章 掃描二維碼
隨時隨地手機看文章

光刻是將掩模版上的圖形轉移到涂有光致抗蝕劑(或稱光刻膠)的硅片上,通過一系列生產步驟將硅片表面薄膜的特定部分除去的一種圖形轉移技術。光刻技術是借用照相技術、平板印刷技術的基礎上發展起來的半導體關鍵工藝技術。


通俗易懂的說,集成電路制造,是要在幾平方厘米的面積上,成批的制造出數以?xún)|計的器件,而每個器件結構的也相當復雜,如圖1所示。打個比方,這個規模相當于在一根頭發絲的橫截面積上制造幾十上百萬個這樣的晶體管。有些類似于印刷術或者照相的技術,首選需要一個模具,然后想辦法將模具上的圖形結構轉移到旋涂有光刻膠的基底上。然而由于要做的晶體管結構相當小,只有借用“無孔不入”的光來實現這一功能,這就是光刻技術,字面理解,就是用光來“雕刻”。

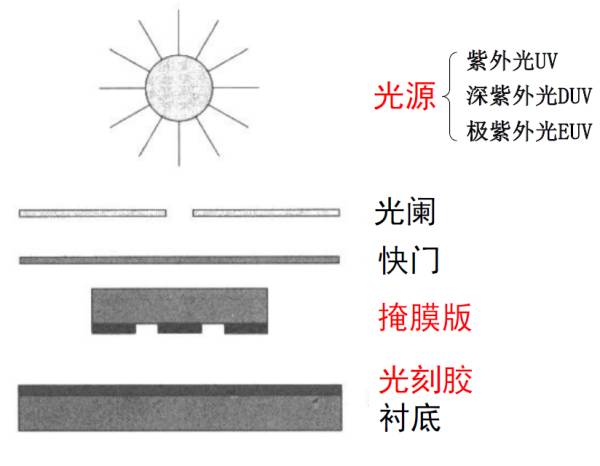

想象一下照相,物體反射的光線經過鏡頭,投影在底片上,然后底片上的感光材料發生變化,從而將物體“轉移”到底片上,這是一個成像過程。光刻也類似,如圖2所示,光源發出的光線照射在掩模版(前文說的模具)上,出射的光線已經攜帶了掩模版上的圖形信息。掩模版就是在透明的基底(石英)上繪制出需要制作的圖形結構,有圖形的地方是透明的,沒有圖形的地方是遮光(金屬鉻)的,也可以反過來。攜帶掩模版圖形信息的光線照射在旋涂有感光材料(光刻膠)的基底上,這一過程稱為曝光,受到照射的位置光刻膠性質會發生改變,使其能夠溶于堿性或者酸性溶液,這一過程稱為顯影。通過曝光和顯影,掩模版上的圖形就被轉移到了光刻膠上,然后經過后續刻蝕或者薄膜淀積等工藝再將光刻膠上的圖形轉移到基底上。

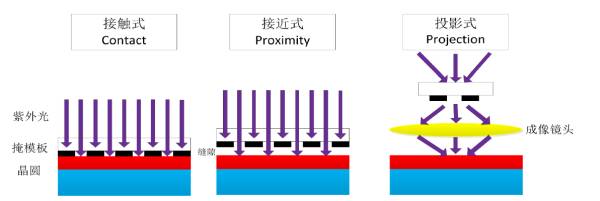

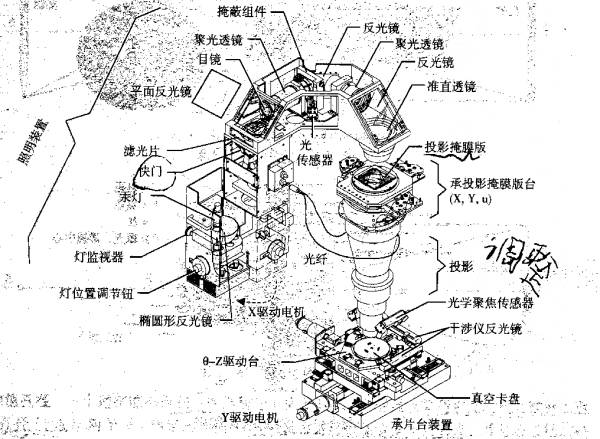

根據曝光方式的不同,光刻機主要分為3種,接觸式,接近式以及投影式,如圖3所示。接觸式光刻機是最簡單的光刻機,曝光時,掩模壓在涂有光刻膠的晶圓片上,優點是設備簡單,分辨率高,沒有衍射效應,缺點是掩模版與涂有光刻膠的晶圓片直接接觸,每次接觸都會在晶圓片和掩模版上產生缺陷,降低掩模版使用壽命,成品率低,不適合大規模生產。接近式光刻機掩模版與光刻膠間隔10~50μm,所以缺陷大大減少,優點是避免晶圓片與掩模直接接觸,缺陷少,缺點是分辨率下降,存在衍射效應。而現今硅片光學曝光最主要的方法是投影式曝光,一般光學系統將掩模版上的圖像縮小4x或5x倍,聚焦并與硅片上已有的圖形對準后曝光,每次曝光一小部分,曝完一個圖形后,硅片移動到下一個曝光位置繼續對準曝光,這種方法有接觸式的分辨率,但不產生缺陷。實際光刻機中的曝光系統復雜的多,如圖4所示。



上面簡述了光刻工藝的流程,在實際工藝中,一個芯片的產生要經歷幾十次光刻才能完成,有些結構層甚至需要多次光刻才能形成。光刻是芯片制造的核心,是IC制造的最關鍵步驟,在主流的微電子制造過程中,光刻是最復雜、昂貴和關鍵的工藝,其成本約占整個硅片加工成本的三分之一甚至更多。


說道芯片制造,不得不說摩爾定律,摩爾定律是由英特爾創始人之一戈登·摩爾于1965年提出來的。其內容為:集成電路上可容納的電晶體(晶體管)數目,約每隔24個月便會增加一倍;經常被引用的“18個月”,是由英特爾首席執行官大衛·豪斯所說:預計18個月會將芯片的性能提高一倍(即更多的晶體管使其更快)。

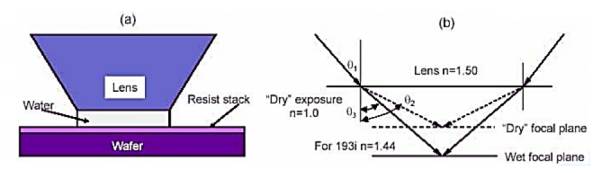

摩爾定律的推動下,為了更高的新能,更低的功耗以及更低的成本,用于光刻的光源波長從436nm(G線,汞燈),405nm(H線,汞燈),365nm(I線,汞燈),248nm(DUV,汞燈KrF準分子激光),193nm(DUV,ArF),157nm(未使用),到目前最先進的13.5nm(EUV)。157nm的光源并未實際使用,而是由193nm浸沒式光刻所替代(利用水的折射率大于空氣的原理,如圖5所示)。

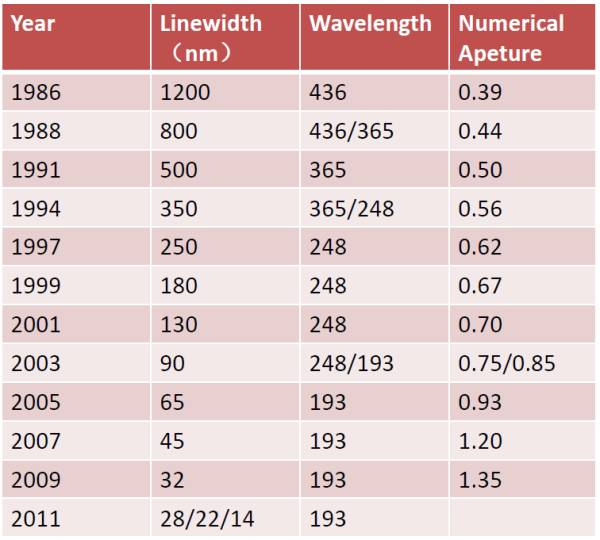

之所以要不斷縮小波長,就是要提高光刻分辨率,光刻分辨率,就是指能清晰分辨出硅片上相隔很近的特征圖形的能力,公式是R=kλ/NA,其中k代表工藝因子,λ表示波長,NA表示曝光系統的數值孔徑??梢钥闯觯岣吖饪谭直媛?,需要減小光源波長,或者增大數值孔徑。光刻機曝光波長與透鏡數值孔徑發展趨勢如下表所示,193nm波長干式光刻機的極限數值孔徑為0.93,之后采取浸沒式光刻,數值孔徑增加到1.35。分辨率高了,做的結構體積就越小,性能和功耗自然就會改善,最重要的是,成本會更低(簡單的理解,同樣大小的硅晶圓上,可以生產更多的芯片)



摩爾定律的驅使下,芯片器件尺寸不斷縮小,對工藝的要求越來越高,最大的瓶頸就是分辨率的提高,而光刻機的發展逐漸跟不上節奏了,更小波長的光刻機難以制造,因此出現了一系列分辨率增強技術,例如離軸照明、多級光源,光學臨近效應修正,移相掩模,光源掩模協同優化,多重曝光,自對準多重光刻技術等,這些技術的出現,將摩爾定律硬生生延續了下來,當然,也有人在研究光刻技術的替代技術,例如納米壓印,DSA等。
