當今電子界什么技術最火?SoC!SoC哪家強?看Altera帶你來分享!

請閱讀后選擇適合自己的型號

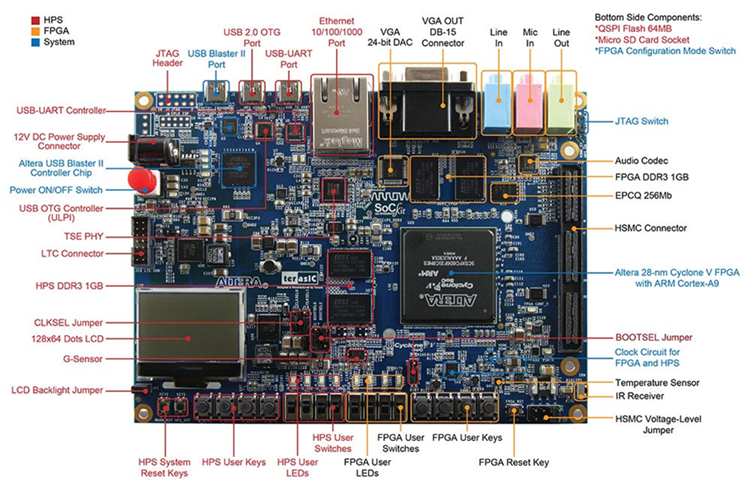

Arrow SoC Kit

每套均包含:

   Altera cyclone V SOC包含:內置雙核ARM Cortex-A9;110K LE可編程的邏輯資源

   高速擴展接口(HSMC),并支持3.125G高速串行收發器

   兩排低功率DDR3內存

   MicroSD卡和10/100/1000M自適應以太接口

   采用Silicon Labs公司的可編程時鐘輸出芯片

   彩色128*64LCD顯示屏(SPI接口)

   VGA和音頻接口

   USB2.0 OTG(全速)和USB轉UART接口

   3軸數字加速度計和溫度傳感器

   用戶手冊USB接線及電源線

參考資料(視頻):

   基于Cyclone V SoC可重構的網絡控制系統

   2014 Altera SoC合作伙伴研討會 昇偉電子 IEEE61850方案

   2014 Altera SoC合作伙伴研討會北京文通圖像處理與識別方案

   Arrow SoCkit JESD204B 演示

   2014 Altera SoC合作伙伴研討會 Arrow Electronics Demo方案演示

   2014 Altera SoC合作伙伴研討會 Arrow Soc Kit方案

   2014 Altera SoC合作伙伴研討會 昇偉電子 IEEE61850方案演示

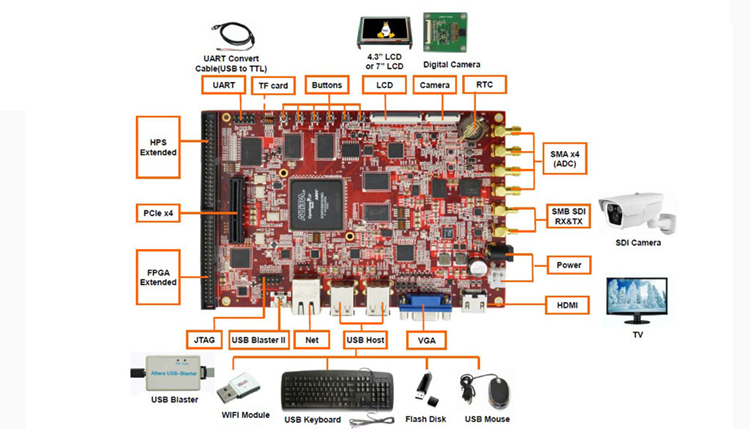

Embest SoC board

Lark Board 采用的是Altera Cyclone V SX系列SoC芯片,核心資源包含三大部分:傳統FPGA通用IO與邏輯、傳統ARM通用IO及控制器、高速差分收發器。Lark Board的外圍接口也主要根據這三大部分進行定制,主要擴展和定制應用包括:

   板載USB Blaster II JTAG在線調試

   TF卡及eMMC系統啟動

   HPS與FPGA各1GB DDR3內存

   SDI高清輸入和輸出

   VGA及HDMI高清顯示

   可外接中小尺寸LCD觸摸屏(7’’)

   高帶寬模擬前端及ADC采樣

   10/100/1000Mbps以太網

   4個USB擴展

   可外接數字攝像頭擴展

   PCIE x1/x4擴展

   RTC時鐘

   HPS部分擴展接口(QSPI、UART、SPI、I2C、GPIO等)

   FPGA高速收發器(LVDS、RSDS、SLVS、mini-LVDS)擴展

   Linux內核版本是3.13;u-boot版本是2013.01.01

參考資料(視頻):

   2014 Altera SoC合作伙伴研討會 How to start a Linux based design on Altera SoC – part 1

   2014 Altera SoC合作伙伴研討會 How to start a Linux based design on Altera SoC – part 2

   2014 Altera SoC合作伙伴研討會 Embest Demo演示

   2014 Altera SoC合作伙伴研討會 Embest AMP Reference Design

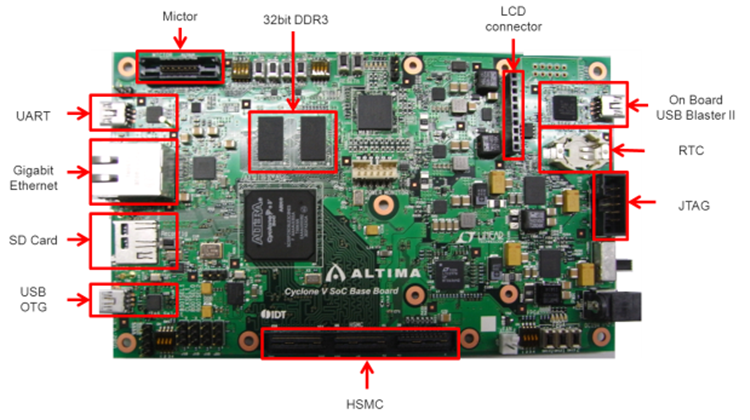

Macnica Helio Kit

Helio主板功能:

   主芯片: Cyclone V 5CSXFC6C6U23ES SoC with Dual-core ARM? Cortex? A9 processor

   電源器件: LTC2978, LTC3605, LTC3613, LTC3026, LT3509

   內存: Micron DDR3 2Gb @ 32bit @ 533MHz ECC

   配置方式: On board USB Blaster II, Configuration ROM, JTAG

   軟件支持: Yocto Linux BSP support

   外圍接口:HSMC, Gigabit Ethernet, USB 2.0 OTG, UART, SD card, GPIO, LCD

   其他功能:Power Supply Monitor by Linear Technology, Real Time clock, Buttons, LEDs, Switches

參考資料(視頻):

   2014 Altera SoC合作伙伴研討會 駿龍科技Demo方案演示

   many Cytech training on below website

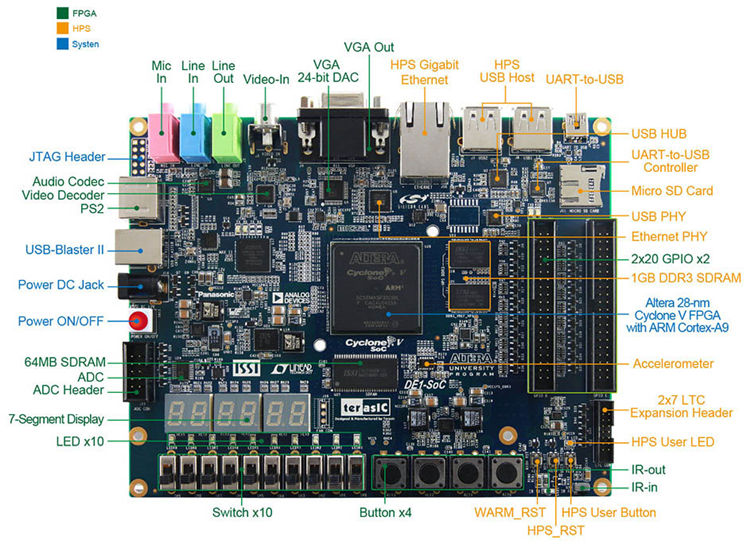

TerAsic DE1-SoC board

   主芯片:

      Cyclone V SoC 5CSEMA5F31C6 Device

      Dual-core ARM Cortex-A9 (HPS)

      85K Programmable Logic Elements

   配置以及調試:

      Quad Serial Configuration device – EPCQ256 on FPGA

      On-Board USB Blaster II (Normal type B USB connector)

   存儲設備:

      64MB (32Mx16) SDRAM on FPGA

      1GB (2x256Mx16) DDR3 SDRAM on HPS

      Micro SD Card Socket on HPS

   通訊:

      兩個 Port USB 2.0 Host (ULPI interface with USB type A connector)

      USB to UART (micro USB type B connector)

      10/100/1000 Ethernet

      PS/2 mouse/keyboard

      IR Emitter/Receiver

   外擴接口:

      兩個 40-pin 擴展頭 (voltage levels: 3.3V)

      一個10-pin ADC 輸入頭

      一個 LTC 接口 (一個 Serial Peripheral Interface (SPI) Master ,一個 I2C 以及一個 GPIO )

   Display:

      24-bit VGA DAC

   Video Input:

      TV Decoder (NTSC/PAL/SECAM) and TV-in connector

   開關,按鍵以及顯示燈:

      4 用戶按鍵 (FPGA x4)

      一個10-pin ADC 輸入頭

      11 用戶LEDs (FPGA x10 ; HPS x 1)

      2 HPS Reset (HPS_RST_n and HPS_WARM_RST_n)

      Six 7-segment displays

   傳感器:

      G-Sensor on HPS

   設計資源

   參考視頻
