• 調試說明：

其他功能我就不重點講了，這里主要講擴展口1和擴展口2的事情?。?！

擴展口支持：RGMII（1Gbps）和MII MAC/PHY（10/100Mbps） 兩種模式

聽過大佬指點說：RTL8367RB交換機芯片擴展口雖然需要寄存器（需要軟件）配置，但是每個芯片初始化默認配置為MII MAC/PHY，之后我就在找了一個PHY芯片RLT8201F來使用。

這時候又出現一個問題：如下圖

在MII MAC模式下：MIM_TXD是發送；MIM_RXD是接收

在MII PHY模式下：MIP_TXD是接收；MIP_RXD是發送

因為這個情況導致我最新版VT1.4才調對了引腳?。?！

但是還是不能用，不過卻能LED燈通訊（而且有時候能用有時候卻不能用，所以我就奇怪的很）

在過了驗證很長一段時間后，他能連上內網，卻不能上網沖浪?。?！所以我這里認為還是沒有調好擴展口，但我希望我的研究給各位一點啟發?。?！

?

• 元器件選取及主要事項：

如果你是一個電子愛好者或者是學生，那么你身邊會有和我元器件一樣的 就別自行挑出不需要購買的元器件（如電阻電容0603常用1k 10k 100nf 1uf）

如果你有其他USB接口（如Type-C母座，可以自行克隆到自己修改原理圖和PCB）

如果你什么都不懂也什么都沒有，請直接按照附件上元件清單進行采購?。?！

0603封裝的LED燈 不指定用什么顏色 如果你有其他顏色可以自行焊接?。?！

所有元器件以省錢為主?。?！

?

• 焊接說明：

當如果你不用焊擴展兩個口的時候！這些1K電阻必須焊 不然會啟動不了?。?！

原理圖上注明是預留的不用焊！?。≡韴D上注明是預留的不用焊?。?！原理圖上注明是預留的不用焊?。。?/p>

?

• 安裝說明：

當要安裝底面散熱器的時候：（如下圖，圈的電容用0.1u 0402封裝，如果用0603封裝頂著?。o法散熱）

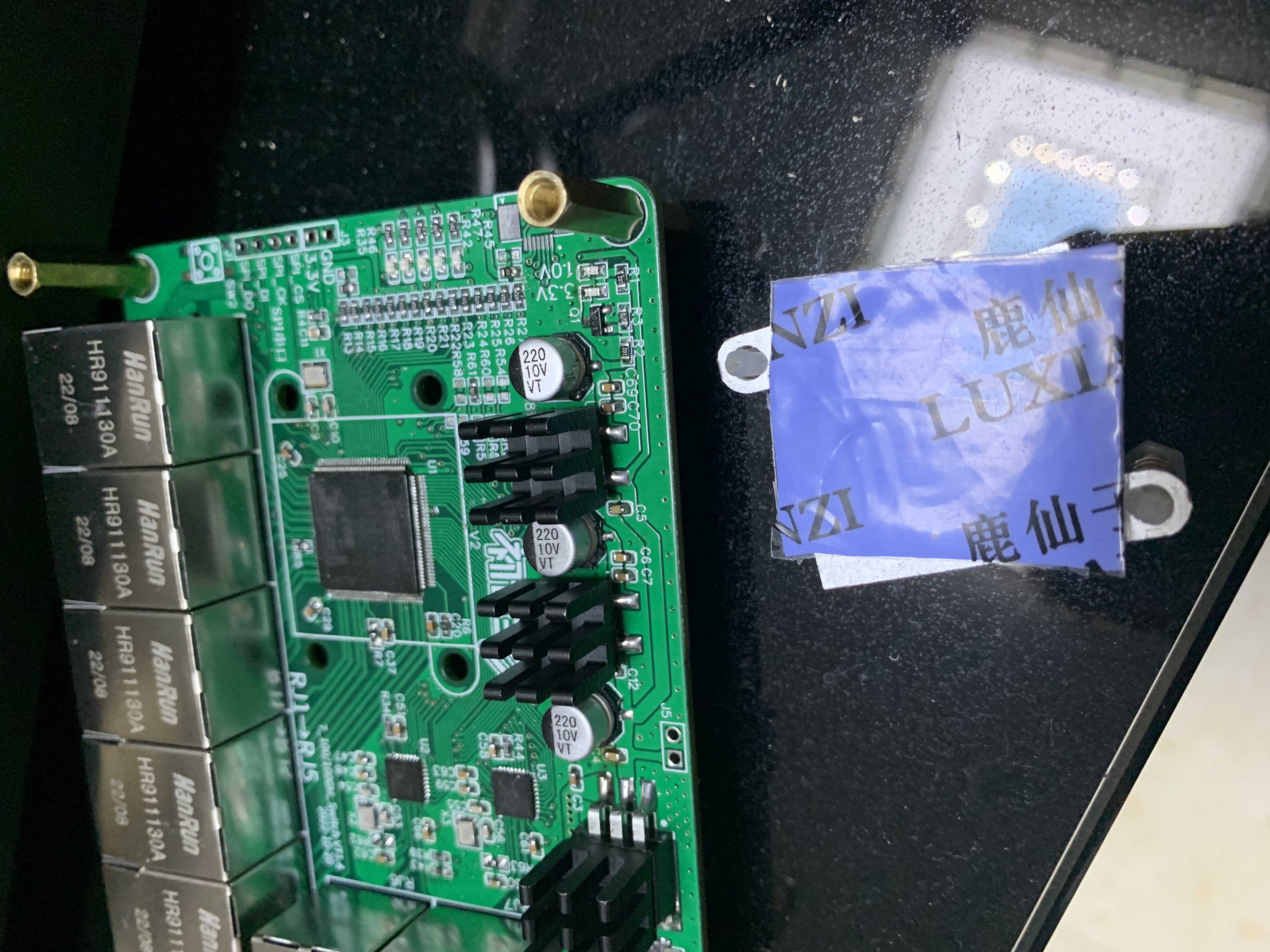

下圖 紫藍色為導熱硅膠片 1.0mm厚度 自行購買然后切割?。?！

?

當要安裝頂面散熱器的時候：（撕開然后貼上去就可）

?

• 功耗與熱量：

用5V2A適配器！?。。ㄓ?V1A適配器會燒適配器）

最高功耗 4.8W-4.9W

（忘記拍照了就文字說明情況）

給交換機壓力測試的時候發現：千兆的熱量是不可忽視的 一旦過熱就會千兆變百兆！??！所以散熱一定要壓好！??！

目前最新VT1.4版本已經過壓力測試：接滿五口之后互相傳文件 但是熱量非常的熱? 沒關系你只要裝好散熱器就不會降百兆速率 頂多只會輕微影響傳輸速率

?

• 成本環節：

交換機芯片：10塊左右/PCS；

RJ45帶網口變壓器：2.8塊左右/PCS；

3.3vLDO：1.8塊左右/PCS；

1.0vLDO：1.5塊左右/PCS；

亞克力打?。?1塊/一整套外殼
散熱白嫖某寶的簽到得紅包（不懂白嫖進群問問）

其他電阻 電容 LED燈 忽略不計...

?

• 成品圖：

正面：

?

反面：

?

• 版權說明：

注意！注意！注意！

工程不用于任何商業用途?。?！請遵守相關開源協議！??！

?

如果對你有用的話，請點贊收藏對我的研發支持。

如果對你有用的話，請點贊收藏對我的研發支持。

如果對你有用的話，請點贊收藏對我的研發支持。

（重要的事情說三遍?。。。?/strong>
