DC948A，用于 LTC2926 MOSFET 控制器電源跟蹤器的演示板

使用 Analog Devices 的 LTC2926CUFD 的參考設計

設計簡介

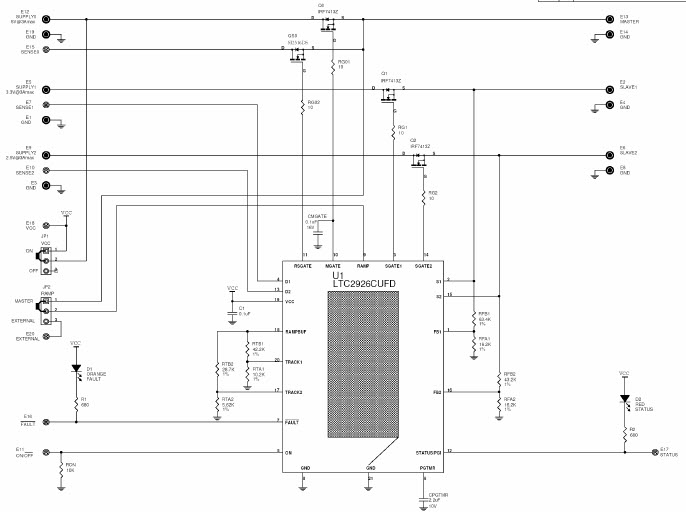

DC948A，LTC2926 MOSFET 控制器電源跟蹤器的演示板。演示電路板 DC948A 旨在評估 LTC2926 MOSFET 控制電源跟蹤器的性能。該板包含一個 LTC2926 跟蹤器、三個用于跟蹤和排序三個電源軌的功率 MOSFET、幾個用于配置跟蹤配置文件的電阻器以及一個用于主軌壓降補償?shù)男⌒盘?hào) MOSFET

說明

DC948A, Demo Board for the LTC2926 MOSFET-Controller power Supply Tracker. Demonstration circuit board DC948A is intended to evaluate the performance of the LTC2926 MOSFET Controlled Power Supply Tracker. The board contains one LTC2926 Tracker, three power MOSFETs for tracking and sequencing three power supply rails, a few resistors for configuring tracking profiles and one small signal MOSFET for voltage drop compensation in the master rail

參考設計下載

相關文檔

dc948a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC2926CUFD#TRPBF	Supervisory Circuits	Processor Supervisor 3 20-Pin QFN EP T/R	點擊下載
LTC2926CUFD#PBF	Supervisory Circuits	Processor Supervisor 3 20-Pin QFN EP Tube	點擊下載
